ки располагают симметрично относительно центра основания

шкалы и защитного стекла.

Рассмотрим порядок градуировки на примере показывающе-

го магнитоэлектрического милливольтметра. Отремонтирован-

ный прибор подключают к источнику регулируемого напряжения

и наносят крайние отметки шкалы. Нулевую отметку ставят при

отключенном напряжении. У конца стрелки остро заточенным ка-

рандашом наносят точку или штрих вдоль направления стрелки.

При этом не следует сильно нажимать на карандаш, чтобы отмет-

ки легко можно было стереть после окончательного изготовления

шкалы. Расстояние от нулевой точки до винта, закрепляющего

шкалу, измеряют циркулем и переносят на противоположный

край шкалы по отношению к другому крепежному винту. Этим

достигают симметричного расположения крайних отметок шка-

лы. Включают измеряемое напряжение, и прибор регулируют

шунтом или добавочным сопротивлением, чтобы при установке

стрелки на максимальной отметке напряжение соответствовало

требуемому пределу измерения. Величину напряжения измеря-

ют образцовым прибором, включенным параллельно. Плавно

уменьшая напряжение, устанавливают расчетные градуировоч-

ные значения по образцовому прибору и наносят карандашом от-

метки против конца стрелки. На нулевой отметке ток отключают

и проверяют правильность возврата стрелки. Далее напряжение

плавно увеличивают с остановками на тех же расчетных точках

и снова наносят отметки Если вариация показаний прибора не-

большая, то эти отметки будут почти совпадать с первоначаль-

ными. Окончательные отметки при вычерчивании шкалы ставят

между штрихами, нанесенными при прямом и обратном ходе

стрелки. Этим снижается погрешность прибора от вариации. Од-

новременно по стрелке делают разметку, необходимую для опре-

деления центра дуги, по которой располагают деления шкалы.

Поскольку для нанесения отметок приходится снимать корпус

или стекло, на стрелку прибора оказывает сильное воздействие

движение окружающего воздуха.

Чтобы избежать больших ошибок от колебаний стрелки, при-

меняют следующий практический прием: расположение стрелки

зрительно запоминают по малейшим ориентирам на поверхности

основания шкалы, не снимая стекла, а затем по ним ставят от-

метку. Градуировка приборов без кожуха не допускается, осо-

бенно для тех приборов, где кожух оказывает экранирующее

действие на электрическую схему.

При градуировке большого числа однотипных стрелочных при-

боров удобно применять специально приспособленные корпуса со

съемным защитным стеклом. В таком корпусе можно также сде-

лать вырез против подвижной части измерительного механизма

для выполнения операций по балансировке без снятия кожуха.

Это не только экономит время, затрачиваемое на балансировку

251

и градуировку, но также предохраняет измерительный механизм

от возможных повреждений при снятом корпусе. После проведе-

ния этих операций и нанесения шкалы измерительный механизм

переставляют в свой корпус для поверки показаний.

Поверка вновь изготовленных, находящихся в эксплуатации

или выходящих из ремонта стрелочных электроизмерительных

приборов, помимо сравнений показаний испытуемого прибора с

образцовыми мерами или показаниями образцовых приборов, в

целях определения их погрешностей включает в себя: осмотр-

прибора, испытание электрической изоляции, определение вре-

мени успокоения колебаний подвижной части, проверку уравно-

вешенности подвижной части.

В зависимости от вида прибора поверка может включать в

себя и другие элементы, но определение погрешности показаний

обязательно для всех приборов.

При осмотре прибора необходимо удостовериться в плотнос-

ти корпуса, отсутствии трещин на защитном стекле, отсутствии

дефектов на шкале, исправности корректора и выходных зажи-

мов. Наклоняя прибор в разные стороны, нужно убедиться на

слух в том, что в корпусе нет посторонних предметов или плоха

закрепленных деталей. Только после этого прибор считают при-

годным для проведения поверки.

На шкалах приборов указывается: марка завода-изготовите-

ля, номерной знак, наименование прибора или сокращенное наи-

менование измеряемой величины, класс точности, испытательное

напряжение, условное обозначение системы прибора и род тока.

Для каждого вида приборов условные обозначения предусмот-

рены Государственными стандартами.

Испытание электрической изоляции приборов, как правило,

производится на переменном токе. Напряжение плавно увеличи-

вают до необходимого значения и выдерживают на максималь-

ном уровне в течение 1 мин. Как уже указывалось, большинство

электроизмерительных приборов испытывают на напряжение

2000 в. Для каждого вида приборов испытательное напряжение

не должно превышать значения, указанного в инструкции.

Время успокоения подвижной части стрелочных приборов оп-

ределяют так. Регулируя ток или напряжение, выводят стрелку

прибора на середину шкалы. Прибор отключают и снова вклю-

чают, положение регулировочных приспособлений остается неиз-

менным. При этом наблюдают за ходом стрелки. Движение

стрелки будет апериодическим, если она при выходе на показа-

ние не переходит нужной отметки, и колебательным, если стрел-

ка устанавливается на нужной отметке после нескольких коле-

баний около нее.

Для измерения времени успокоения включают прибор и одно-

временно пускают в ход секундомер. У приборов с апериодиче-

ским характером движения стрелки за время успокоения счита-

252

A — показание поверяемого прибора в единицах измеряе-

мой величины;

— действительное значение измеряемой величины, опре-

деляемое по показанию образцового прибора;

253

ют промежуток времени от момента включения до момента, ког-

да стрелка приблизится к своему окончательному положению

на расстояние, составляющее приблизительно 1 % от длины шка-

лы. У приборов с колебательным движением время успокоения

считается с момента включения прибора до того момента, когда

стрелка в последний раз отклоняется от окончательного положе-

ния на 1 % от длины шкалы.

Приборы с двусторонней шкалой проверяют на время успо-

коения не включением, а отключением напряжения. Для этого

стрелку прибора предварительно устанавливают на максималь-

ной отметке шкалы, а колебания стрелки наблюдают у нулевой

отметки.

После определения времени успокоения прибор проверяют на

уравновешенность подвижной части. На шкале испытуемого при-

бора устанавливают какое-либо показание в средней части шка-

лы. Затем прибор наклоняют поочередно в каждую из четырех

сторон на угол, приблизительно равный 5°, и определяют погреш-

ность испытуемого прибора по отношению к ранее выбранной от-

метке шкалы. Установленное значение измеряемой величины

контролируют по образцовым приборам. Дополнительная по-

грешность, обусловленная влиянием неуравновешенности, будет:

где γ —дополнительная погрешность, %;

— погрешность при наклоне прибора;

— погрешность при нормальном положении прибора;

— верхний предел измерения прибора.

Дополнительная погрешность от неуравновешенности под-

вижной системы не должна превышать значения основной допу-

стимой погрешности.

Если прибор на всех рассмотренных предварительных стади-

ях поверки признан пригодным, то приступают к определению

основной погрешности показаний.

Поверка, так же как и градуировка, проводится при прямом

и обратном ходе стрелки указателя прибора. Стрелку прибора

устанавливают точно на поверяемых отметках шкалы. Основная

приведенная погрешность каждого измерения равна отношению

абсолютной погрешности к верхнему пределу измерения

— основная приведенная погрешность;

где

— верхний предел измерения поверяемого прибора.

Прибор считают годным, если основная погрешность не пре-

вышает погрешности, соответствующей классу точности данного

прибора.

Кроме вычисления основной погрешности, при поверке в неко-

торых случаях требуется определить поправки. Поправка равна

погрешности, взятой с обратным знаком. Если показание при-

бора больше действительного значения измеряемой величины, то

поправка будет со знаком минус, и, наоборот, если показание

прибора меньше действительного значения, поправка будет со

знаком плюс.

Методика поверок контрольно-измерительных приборов, из-

мерительные схемы и перечень рекомендуемых образцовых при-

боров подробно приведены в инструкциях, издаваемых организа-

циями Комитета стандартов, мер и измерительных приборов. Все

работники, занимающиеся ремонтом и поверкой приборов в ла-

бораториях и цехах КИП предприятий, должны обязательно ру-

ководствоваться этими инструкциями.

§ 50. ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ НА КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ

ПРИБОРЫ

Измерительный прибор, признанный годным к применению,

должен иметь клеймо или пломбу. Клеймо является знаком, удо-

стоверяющим, что прибор прошел поверку и отвечает требова-

ниям Государственного комитета стандартов. На клейме указано

время клеймения. При поверке комплектного прибора, состояще-

го из датчика и вторичного прибора, клеймо ставят на вторич-

ном приборе. Клеймо или пломба удостоверяет пригодность

прибора к эксплуатации в течение установленного срока. На об-

разцовые и контрольные меры, а также измерительные приборы

после государственной поверки выдают аттестаты, подтверждаю-

щие законность их применения. В аттестатах приводится протокол

поверки данной меры или прибора по исходным образцовым при-

борам. В протоколе указывают числовые значения погрешностей

на каждой точке измерения или максимальную приведенную по-

грешность.

На участке ведомственного надзора каждый прибор должен

иметь паспорт, являющийся постоянно действующим докумен-

том, отражающим учет состояния прибора на протяжении вре-

мени его эксплуатации. В паспорте записывают все данные, от-

носящиеся к установке прибора, указания по наладке и обслу-

живанию, схемы включения и сведения о ремонтах и поверках.

При каждой поверке на приборы составляют протоколы ис-

пытаний, в которые заносят данные об условиях поверки и чис-

ловые значения результатов поверки на каждой точке с поправ-

ками по отношению к показаниям образцовых приборов.

254

Службы КИП и автоматики ведут специальные журналы, на-

ходящиеся в цехах, эксплуатирующих контрольно-измерительные

приборы и средства автоматизации. В журналах ведется учет

осмотра и выявленных дефектов аппаратуры, отмечаются причи-

ны и время простоя. На основании записей принимаются соот-

ветствующие меры для повышения эксплуатационной надежнос-

ти приборов.

Контрольные вопросы

1. Какой порядок установлен в СССР для обеспечения правильности при-

менения и систематической поверки мер и измерительных приборов?

2. В зависимости от каких условий определяют необходимые сроки перио-

дической поверки приборов?

3. В чем заключается цель поверки прибора на месте установки и каков

объем этой поверки?

4. Что понимают под градуировкой прибора?

5. Какие дополнительные операции следует выполнять при лабораторной

поверке прибора помимо сравнения показаний испытуемого прибора с образ-

цовыми мерами или показаниями образцовых приборов?

6. Если прибор признан годным к применению после поверки, то каким

требованиям он должен удовлетворять в части погрешностей измерения?

ПРИЛОЖЕНИЕ 1

Основные правила при работе с ртутными приборами

1. Приборы, заполняемые ртутью, ремонтируют в отдельном, специально

оборудованном помещении.

2. Запасы ртути хранятся в вытяжном шкафу, в специальных железных

сосудах с герметическими пробками.

3. Рабочие столы и вытяжные шкафы должны иметь по краям возвы-

шающиеся борта и отверстия для стока ртути. Рабочую поверхность столов

и вытяжных шкафов покрывают гладким линолеумом, который огибает борт

и закрепляется на нижней поверхности. Поверхность стола делают с уклоном

в сторону стока ртути. Под отверстием для стока ртути закрепляется метал-

лическая трубка, покрашенная краской изнутри и снаружи. Место крепления

тщательно шпаклюют и закрашивают. Конец трубки опускают в сосуд-прием-

ник, заполненный водой, который ежедневно освобождается от собравшейся

в нем ртути.

4. Приборы заполняют ртутью только на противнях. По окончании запол-

нения пролитую ртуть тщательно собирают с помощью амальгамированных

пластинок или кисточек из белой жести. Приставшие к амальгамированной

поверхности капли ртути стряхивают в сосуд с водой.

5. Для сливания загрязненной ртути должен быть специальный сосуд

с герметической пробкой. Сливание ртути в канализацию не допускается.

6. Рабочие столы и вытяжные шкафы не должны иметь ящиков под ра-

бочей поверхностью.

7. Скорость движения воздуха в открытом вытяжном шкафу должна быть

не меньше 1 м/сек.

8. Лица, работающие с ртутью, должны быть одеты в халаты с застеж-

кой сзади и без карманов. Спецодежду хранят отдельно от домашней одежды

и стирают не реже одного раза в неделю. Стирать спецодежду в домашних

условиях запрещается.

9. По окончании работы и., перед приемом пищи обязательно следует

тщательно промывать руки с мылом и щеткой. Хранение и прием пищи в рабо-

чем помещении не допускаются.

10. Вентиляцию включают за 30 мин до начала работы и останавливают

спустя 30 мин после окончания работы.

11. В помещениях, в которых производится работа с ртутью, должны быть

вывешены правила внутреннего распорядка, включающие пункты о безопасных

способах работы с ртутью и ртутными приборами, а также пункты о мерах

личной профилактики.

12. К работе с ртутью работники допускаются только после предваритель-

ного инструктажа.

256

ПРИЛОЖЕНИЕ 2

Основные правила работы с радиоактивными

контрольно-измерительными приборами

1. В контрольно-измерительных приборах и аппаратах разрешается ис-

пользовать только закрытые источники излучений.

2. Монтаж и эксплуатация приборов допускаются только при выполнении

условий, предусмотренных инструкцией, прилагаемой к прибору.

3. Организация, получившая прибор, обязана в десятидневный срок изве-

стить об этом местные органы санитарного надзора.

4. Опытные образцы приборов с радиоактивными изотопами разрешается

испытывать по согласованию с местными органами санитарного надзора.

В период монтажа должны быть приняты меры, исключающие возможность

облучения лиц, не связанных с монтажом.

5. Приборы и аппараты должны размещаться или экранироваться так,

чтобы излучения на рабочих местах не превышали величин, допустимых для

лиц, не работающих с радиоактивными веществами.

6. При наличии опасной зоны для пребывания людей граница ее должна

обозначаться предупредительными знаками, видными на расстоянии не ме-

нее 3 м.

7. Мощность дозы излучения на поверхности блока прибора не должна

превышать 10 мр/ч, а на расстоянии 1 м — 0,3 мр/ч.

8. В период прекращения работы прибора выход пучка излучения дол-

жен перекрываться устройством, предусмотренным конструкцией прибора.

9. Блоки приборов с источниками излучения должны храниться в за-

щитных устройствах. Источники излучения, не пригодные для дальнейшего

использования, собирают в специальные приемники для отходов.

10. В случае необходимости извлечь источник излучения из контейнера

следует пользоваться дистанционным инструментом. Запрещается прикасаться

к источнику излучения руками.

11. Перезарядка приборов источниками излучений выполняется только

теми организациями, которые имеют на это разрешение от местных органов

надзора.

12. При исполнении стационарных приборов с направленным пучком излу-

чения он должен направляться по возможности в сторону земли или на на-

ружную стену здания, не имеющую окон и обеспечивающую надлежащую

защиту от излучений.

13. При использовании источников излучений в переносных устройствах

(аппараты, дефектоскопия и др.) необходимо обеспечить:

а) предпочтительное направление излучения в сторону земли;

б) ограничение времени пребывания людей вблизи источников;

в) наибольшее удаление источников от обслуживающего персонала;

г) наличие ограждений, экранов и предупредительных знаков.

14. Для контроля за соблюдением правил работы с радиоактивными при-

борами администрация предприятия обязана назначить приказом специального

работника.

258

ПРИЛОЖЕНИЕ 3

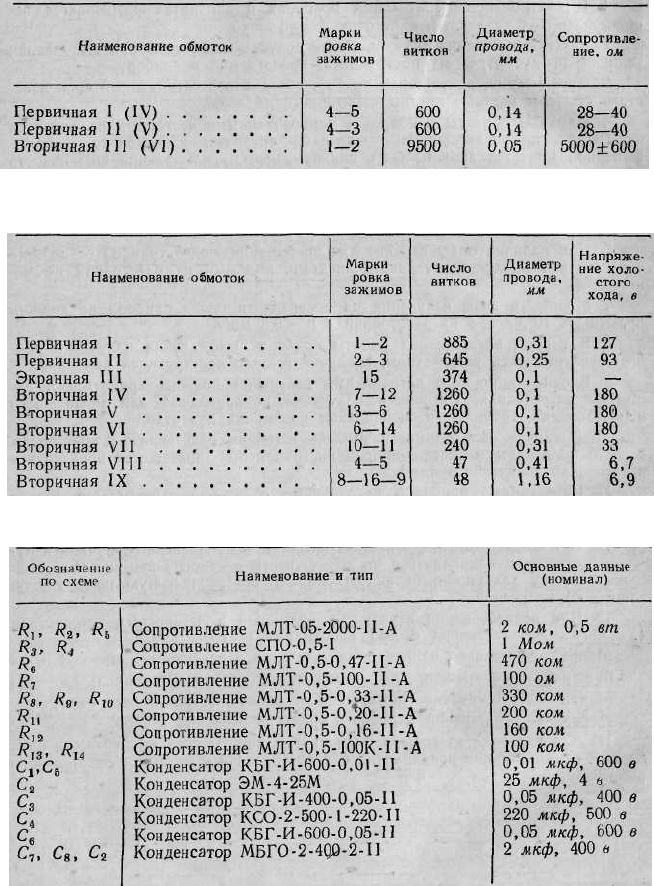

Данные электрических деталей унифицированных усилителей

УЭУ-109 и УЭУ-209 для вторичных приборов

а) Входной трансформатор

(обмоточный провод ПЭЛ)

δ) Силовой трансформатор

(обмоточный провод ПЭВ-2)

в) Сопротивления и конденсаторы

ПРИЛОЖЕНИЕ 4

Обмоточные данные трансформаторов

вторичного полупроводникового прибора ВМД

Наименование трансформаторов

Дифференциальный трансформа-

тор

Силовой трансформатор

Дифференциальный трансформа-

тор регулировки нуля

Межкаскадный трансформатор I

Межкаскадный трансформатор II

Об

мотка

III

Марка и диа-

метр провода,

мм

ПЭВ

0,14

ПЭВ

0,14

ПЭВ

0,12

ПЭВ

0,12

ПЭВ

0,20

ПЭВ

0,20

ПЭВ

0,25

ПЭВ

0, 14

ПЭВ

0,20

ПЭВ

0,08

ПЭВ

0,05

ПЭВ

0, 10

ПЭВ

0,41

Количество

витков

1350

2000X2

1525

1125

110

145

110

225X75

400X2

250X2

1130

8500

1000

250

Сопротив-

ление, ом

220

240

193

7,2

9,8

7,8

3,8

14,4

111

160

4100

90,0

1,95

ПРИЛОЖЕНИЕ 5

Данные силового трансформатора потенциометра ЭПП-09

Номера обмоток и

выводов

І (1 и 2)

II (3, 4, 5)

III (6 и 7)

IV (13 и 14)

V (11 и 12)

VI (8 и 9)

VII — 10 (экран)

Напряжение

на

обмотке, в

127

317 + 317

317

Число витков

1000

2500 + 2500

2500

290

200

Диаметр провода,

мм

0,31

0,11

0,31

1,16

0,51

0,2

259

ПРИЛОЖЕНИЕ 7

Значение сопротивлений измерительной схемы для различных

градуировок и пределов измерения ЭПП-09М1

№

п/п

Гра-

дуи-

ровка

ΧК

ΧΑ

ПП

Предел изме.

рения

0—600°С

0—400°С

0—300°С

200—600°С

0—200°С

0—150°С

0—100°С

—50—+50°C

—50—+100°С

—50—+150°С

—100—50

0—1100Х

0— 800°С

0— 600°С

400— 900°С

600—110°С

0—1300°С

0—1600°С

0—10 мв

0—20 мв

0—50 мв

0—100 мв

Сопротивление, ом

катушка № 2

3,66

0,03

3,66±0,03

3,66

0,03

7,30

0,03

3,66

0,03

3,66

0,03

3,66

0,03

3,00

0,03

3,00+0,03

3,00

0,03

2.32

0,02

+ 0,02

2,16

0,02

2,16+0,02

6,30

0,03

8,45

0,04

0,15+0,01

0,15 +

0,01

2,32+0,02

2,16

0,02

2,16±0,02

1,90+0,02

катушка № 3

14,42

0,05

8,70

0,05

6,14

0,05

9,60

0,05

3,80

0,05

2,70

0,02

1,70

0,02

1,60

0,02

2,55

0,02

3,55

0,03

2,42

0.02

13,15

0,05

9,25

0,05

6,74

0,05

5,55+0,05

5,35±0,05

3,40

0,03

4,35±0,03

2,50 ±0,02

5,30+0,05

14,80

0,05

35,6 ±0,1

катушка

№

125

30+2

20+1

125

55+3

40+2

55+2

125+2

150±5

катушка № 6

243+1

247

±1

249,5±1

243

±1

251,5±1

252,5 + 1

253,5±1

254,5+1

253.5 + 1

252,5 + 1

254,5±1

243,5+1

246,5 + 1

249+1

245,5+1

243,5±1

251,5+1

250,5±1

252

249,5+1

242

229,5+1

Примечания:

1. R

(катушка № 5) =509,5 ± 2 ом,

2. Сопротивление реохорда R и R

равно 90 ± 0,1 ом.

260

ПРИЛОЖЕНИЕ 6

Данные силового трансформатора потенциометров ПС-1 и ПСР-1

№ обмоток

III

Напряжение, в

127

160

200

3,2+3,2

6,3

Число витков

1016

1250

1600

26+26

Диаметр провода, мм

0,27

0,07

0,08

0,93

0,41
