Глава 4

Радиорелейные и спутниковые системы SONET/SDH

166

Глава 4

Радиорелейные и спутниковые системы SONET/SDH

Технология SONET/SDH не ограничивается использованием только ВОК в качестве среды

передачи. В последнее время для организации радиорелейных линейных сетей SONET/SDH ши-

рокое распространение получило использование не только радиоканалов, как было отмечено в

[215], но и спутниковых каналов для передачи специально сформированных спутниковых моду-

лей STM-sstm-1k,2n [126, 378].

4.1. Структурные схемы радиорелейных и спутниковых систем

SDH

Структурные схемы мультиплексных секций радиорелейных (РРЛ) и спутниковых линей-

ных систем связи, реализующих топологию "точка-точка" и использующих технологию SDH для

передачи сигнала, приведены на рис. 4-1 [126, 376, 377]. Эти секции могут быть использованы как

цифровые секции, связывающие, например, две транспортные сети SDH или два сегмента такой

сети.

Для сравнения на рис. 4-1 (в верхней части) приведена схема мультиплексной секции MS

линейной сети SDH, использующей ВОК в качестве среды передачи и ограниченной оптически-

ми линейными окончаниями OLT. Эта секция состоит из последовательно включенных оптиче-

ских регенераторов OR, взаимодействующих через линейные оптические интерфейсы OLI и

формирующих регенераторные секции RS.

Глава 4

Радиорелейные и спутниковые системы SONET/SDH

167

Радиорелейная MS RS) отличается от волоконно-оптической тем, что вместо окончаний

OLT используются радиорелейные линейные окончания RRLT, вместо регенераторов OR - ра-

диорелейные регенераторные терминалы RRRT, а взаимодействие между RRRT осуществляет-

ся через радиорелейные эфирные интерфейсы RRAI, а не интерфейсы OLI. Характерным явля-

ется наличие двух типов интерфейсов: приборного (RREI) и эфирного (RRAI).

Аналогично спутниковая MS (SS) отличается от волоконно-оптической тем, что вместо

окончаний OLT используются линейные окончания LT, вместо регенераторов OR - спутниковые

регенераторные терминалы SRT, а взаимодействие между SRT осуществляется через спутни-

ковые эфирные интерфейсы SAI, а не интерфейсы OLI. Характерным также является наличие

двух типов интерфейсов: приборного (SEI), совпадающего (для ВОК) с OLI, и эфирного (SA1).

Из других обозначений, приведенных на рис. 4-1, используются следующие:

IOS - интраофисная секция - интерфейсная секция, которая в общем случае эквивалентна ин-

терфейсу G.703;

NNI- интерфейс сетевого узла - физический интерфейс между любыми сетевыми SDH узлами,

может быть ассоциирован с IOS;

NNRP - эталонная точка сетевого узла - эталонная точка между окончанием MS и модельной

функцией связи с виртуальным контейнером верхнего уровня HOVC или точка между

двумя непосредственно связанными MS.

Указанные базовые конфигурации спутниковых и РРЛ мультиплексных секций могут

быть использованы для построения более сложных сетей, включающих любые другие базовые

топологии SDH, описанные в главе 2.

4.2. Особенности радиорелейных линейных систем SDH

Радиорелейные линии (РРЛ) в сетях SDH, использующие уровень STM-1, появились в начале 90-х

годов почти сразу после внедрения этой технологии, так как использовали стандартный для SDH

формат сигнала.

Радиорелейные линии имеют определенные перспективы для применения в следующих целях:

- для замены радиорелейных PDH систем доступа с целью более эффективного взаимодействия с

существующими SDH системами;

- организации альтернативных путей передачи SDH сигналов в ячеистых сетях;

- резервирования существующих волоконно-оптических SDH линий;

- связи двух и более колец, сетей или сегментов сетей SDH;

- временных оперативных решений при замыкании колец SDH на сложных для прокладки ВОК участках.

Магистральные SDH РРЛ до недавнего времени использовали уровень STM-1 или ско-

рость передачи 155 Мбит/с. При необходимости обеспечить большую емкость канала формирова-

лись N каналов STM-1, учитывая исключительную сложность организации передачи потоков со

скоростями уровня STM-4 и выше по РРЛ.

Учитывая большую востребованность РРЛ, работающих на меньших скоростях передачи (8-34

Мбит/с), в последней версии рекомендации ITU-T G.707 [16] появилась возможность использовать для

РРЛ формат SONET STS-1 (ОС-1), называемый иногда нулевым уровнем SDH - STM-0. Следует ого-

вориться, что в [16, см. п.6.7] специально подчеркнуто, что этот формат «не представляет какой-либо

уровень SDH». Этот уровень классифицируется в [126] как суб-модуль STM-1, или как особый фор-

мат STM-RR модуля STM-1 со скоростью передачи 51,84 Мбит/с и особой схемой формирования,

которая не может использоваться на интерфейсах кабельных сетевых узлов SDH.

4.2.1. Структура фрейма STM-RR и методы его мультиплексирования

Рекомендованную структуру фрейма STM-RR, первоначально описанную в старом (март 1993)

стандарте ITU-T G.708 (Annex А), можно найти теперь в стандартах G.707 [16, Annex А] или в

G.861 [126]. Она приведена на рис. 4-2 и фактически соответствует структуре модуля STS-1 тех-

нологии SONET (см. выше гл. 3), включая описания всех заголовков.

Глава 4

Радиорелейные и спутниковые системы SONET/SDH

168

На рис. 4-2 показана структура используемого для этой цели виртуального контейнера

VC-3, столбцы 30 и 59 которого фиксированы в структуре и не используются под полезную нагруз-

ку (заполняются наполнителем). Этот контейнер служит полезной нагрузкой административного

блока AU-3, который и формирует структуру модуля STM-RR, как это показано на обобщенной

схеме мультиплексирования, представленной на рис. 4-3. В публикации [12] этот модуль называ-

ется "субпервичным", а схема его формирования, приведенная в соответствии со стандартом

ETSI (DE/TM 4029), не содержит ветви VC-11







TU-11, вместо нее используется ветвь VC-11







TU-12. Схема мультиплексирования/демультиплексирования этого же модуля в [126] вообще не

содержит ветвь с виртуальным контейнером VC-11 (см. ниже рис. 4-5).

Сам путь создания модуля STM-RR в соответствии с рис. 4-3 достаточно прозрачен. Его

формирование из структур нижних уровней идет по следующей схеме:

TUG-2







VC-3







AU-3 (т.е. по схеме SONET),

а дальнейшее формирование STM-1 по этой ветви происходит по схеме:

AU-3







AUG







STM-1 (минуя AU-4),

тогда как формирование STM-1 по схеме SDH идет по следующей схеме:

TUG-2







TUG-3







VC-4







AU-4







AUG







STM-1 (минуя AU-3),

В результате, несмотря на то, что представленная структура контейнера VC-3 формально

совпадает со структурой оболочки SPE (см. гл. 3), их внутреннее наполнение различно в силу раз-

личий в формировании структуры STM-1.

Учитывая это, при приеме модуля STM-RR в системах SDH для его правильной интерпре-

тации необходимо использовать специальные процедуры демулыпштексирования-

ремулыпиплексировтшя. Суть этих процедур становится ясной, если проследить схему перехода

от модуля STM-RR к STM-1, показанную на рис. 4-4.

Глава 4

Радиорелейные и спутниковые системы SONET/SDH

169

Эта схема рекомендуется для использования на интерфейсах сетевых узлов NNI европей-

ских сетей [12] и состоит в демультиплексировании STM-RR до уровня TUG-2 или СЗ и после-

дующего ремультиплексирования, но уже до уровня TUG-3, по схеме:

TUG-2







TUG-3 или СЗ







VC-3







TU-3







TUG-3,

а далее от TUG-3 до STM-1 по стандартной схеме:

TUG-3







VC-4







AU-4







AUG







STM-1.

Еще один (упрощенный) вариант такой процедуры описан ниже в разд. 4.3.2.

Ясно, что подобные преобразования требуют в общем случае специального процессора

или дополнительных системных ресурсов для необходимой обработки заголовков и указателей в

режиме реального времени.

Следует заметить, что модуль STM-0 (несмотря на официальное непризнание) уже использу-

ется как структурный модуль в аппаратурных реализациях мультиплексоров SDH последней генера-

ции (см. например, [57]), давая возможность новым мультиплексорам реализовать простую и гибкую

связь между SDH РРЛ, использующими скорость 51,84 Мбит/с, и стандартными сетями SDH.

Как видно из обзора, приведенного выше в разд. 2.7.2 (гл. 2), многие компании, произво-

дящие SDH оборудование, такие как: Alcatel, ECI, NEC, Siemens, имеют и SDH РРЛ системы. Две

из этих компаний: NEC и Siemens использовали оборудование SDH РРЛ в России на линиях SDH:

Москва-Хабаровск и Москва-Новороссийск. Соответствующее оборудование указанных фирм пе-

речислено в номенклатурных списках, приведенных в разд. 2.7.2.3 (гл. 2).

4.2.2. Архитектурные принципы, применяемые в SDH РРЛ

Следующие основные архитектурные принципы должны соблюдаться в цифровых РРЛ секциях [126]:

1 - должны поддерживаться минимально необходимые стандартные функции RSOH и MSOH

(см. рис. 4-2), кроме того, используя байты ОН, могут быть добавлены функции, учитываю-

щие специфику РРЛ;

2 - РРЛ могут быть реализованы либо как MS (между NNI), либо как RS (между EI) - часть MS;

- при реализации как RS должны поддерживаться функции RSOH для обеспечения общности

управления и прозрачности передачи MS и фазы фрейма, соответствующей MS;

4 - при реализации как MS должны поддерживаться функции SOH (RSOH и MSOH) для обеспе-

чения общности управления и прозрачности передачи HOVC и/или LOVC, а также фазы

фрейма, соответствующей VC (TU, TUG);

5 - для интерфейсов RREI (SEI) должно быть выделено свое поле (байт) в заголовке ОН; они

должны прозрачно передавать MS (но не RS); при этом должен быть хотя бы одна RS с под-

держкой основных функций RSOH;

6 - если добавляются поля в заголовке ОН, учитывающие РРЛ специфику, показатель проверки

на четность BIP-N должен пересчитываться в точках его формирования/терминирования,

Глава 4

Радиорелейные и спутниковые системы SONET/SDH

170

либо дополнительные байты должны формироваться так, чтобы не нарушать типа "четности"

расширенного поля, проверяемого процедурой BIP-N.

Дополнительные требования, которые при этом должны соблюдаться, изложены в [126, п.2.2].

Согласно изложенным принципам, РРЛ должны поддерживать некий минимальный набор функ-

ций SOH. Список этих функций приведен ниже в табл. 4-1 в соответствии с требованиями стан-

дарта [126], причем указан статус поддержки: О - обязательна, НО - необязательна.

4.3. Особенности спутниковых систем SDH

В отличие от радиорелейных линий, уже использующих STM-1 с начале 90-х годов, спутниковые

сегменты сетей SDH стали эксплуатироваться относительно недавно, учитывая, что первые вари-

анты стандартов [126, 378], касающихся созданию спутниковых сегментов сетей SDH, появились в

1994-95 гг.

Основным препятствием для передачи широкополосного сигнала STM-1 через спутник яв-

ляется то, что стандартная ширина полосы спутниковых транспондеров составляет 36 и 72 МГц.

Она не позволяет передавать (даже при использовании современных спутниковых модемов с квад-

ратурной модуляцией, например, 16QAM) не только сигналы SDH STM-1, но и PDH E4 (несмотря

на формальную возможность его передачи при использовании модуляции 16QAM, позволяющий

примерно в 2 раза сжать требуемую полосу частот передачи). На практике до недавнего времени

ограничивались передачей сигналов PDH ЕЗ через транспондер 36 МГц, или ТЗ через транспондер

72 МГц.

Хотя формат ЕЗ в принципе позволяет передавать (путем инкапсуляции по стандарту ITU-

Т G.832 [124]) сигналы SDH STM-1 (см. выше разд. 2.6.5), по-настоящему такие возможности ста-

ли реализовываться только с внедрением для спутниковых сетей SDH формата модуля STM-0

(51,84 Мбит/с), а также спецмодулей SSTM-1k и SSTM-2n (см. ниже).

Ясно, что благодаря особой схемы формирования этих модулей они не могут (без исполь-

зования специальной схемы демультиплексирования/ремультиплексирования) использоваться на

интерфейсах кабельных сетевых узлов SDH.

Основной частью спутниковой сети SDH является спутниковая цифровая, секция MS,

представленная на рис. 4-1 двумя (левой и правой) секциями SS, ограниченными спутниковыми

регенераторными терминалами SRT, между которыми расположен собственно спутниковый

сегмент.

При реализации спутниковой сети SDH (в отличие от радиорелейной) сталкиваются с не-

которыми характерными проблемами. Так, общей проблемой является проблема синхронизации.

Синхронизация нарушается не только из-за увеличенного дрожания и дрейфа фазы на спутнико-

вом тракте, но и из-за наличия эффекта Доплера, полное устранение которого возможно только в

том случае, если имеется возможность выделения вызванных им изменений из общего дрейфа

синхросигнала. Другая проблема связана с передачей заголовковSOH,если используются спецмо-

дули.

Глава 4

Радиорелейные и спутниковые системы SONET/SDH

171

Спутниковые сети SDH имеют точно такие же, как у РРЛ перспективы для их применения

в тех же целях, что указаны в п.4.2.

4.3.1. Схема мультиплексирования, структура мультифрейма и состав мо-

дулей SSTM-xx

Как указывалось выше для спутниковых сегментов допускается применение не только

модуля STM-0 (51,84 Мбит/с), но и спецмодулей SSTM-1k и SSTM-2n, позволяющих использовать

форматы (l-2)xTU-12 и (l-6)xTUG-2, соответственно.

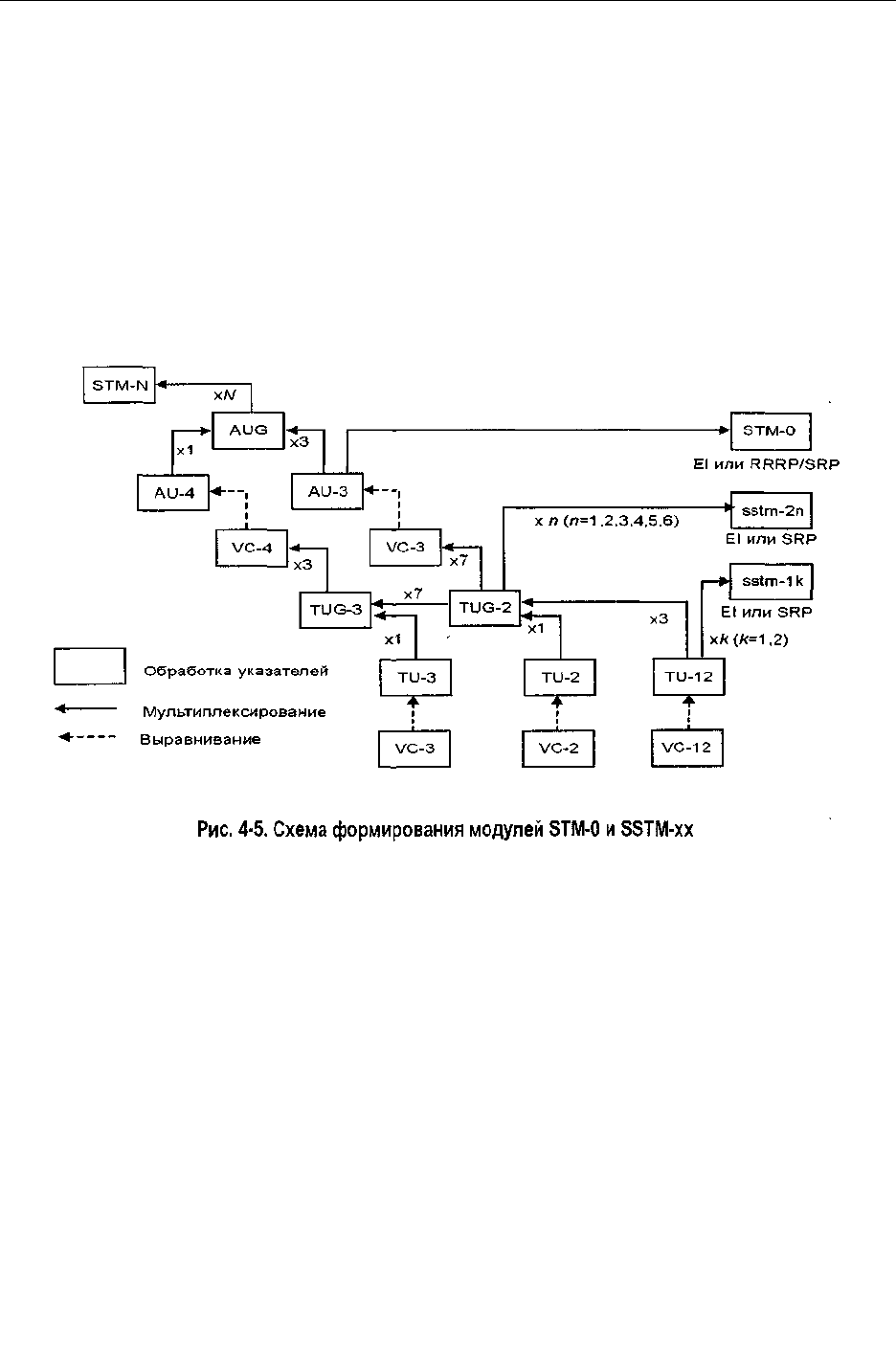

Схема мультиплексирования, формирующая sub-STM-1 модули типа STM-0 и SSTM-xx

(здесь хх - 1k, где k=1,2, или 2n, где n=1,2,...,5,6) приведена на рис. 4-5.

Согласно общим принципам мультиплексирования модулей SDH, при формировании мо-

дулей sub-STM-1 должны соблюдаться следующие общие правила:

- мультиплексирование ведется по схеме с байт-интерливингом;

- сформированный модуль должен обеспечить прозрачность прохождения по сети SDH по

крайней мере контейнеров VC-12 и VC-2;

- должна быть обеспечена возможность поддержки выполнения основных функций заголовка

ОН, приведенных в табл. 4-1.

4.3.1.1. Структура фреймов спутниковых модулей SSTM-xx

Модуль SSTM-1k, как видно из рис. 4-5, формируется путем мультиплексирования (по схеме с

байт-интерливингом) 1 или 2 трибных блоков TU-12, что дает право (как это сделано в [378]) на-

зывать его спутниковой группой трибных блоков (STUG-1k), которая затем и преобразуется в

модуль SSTM-lk. Таким образом, формат STUG-1k- матрица размером 9 строк х (4x1 к) столбцов,

т. е. 9x4 или 9x8 байт. Модуль SSTM-1k отличается от STUG-1k наличием заголовка спутнико-

вой секции (SSOH) длиной 2 байта, присоединяемого так, как показано на рис. 4-6,а.

Аналогично, модуль SSTM-2n, как видно из рис. 4-5, формируется путем мультиплексиро-

вания (по схеме с байт-интерливингом) групп трибных блоков TUG-2 с коэффициентом я, кото-

рый может изменяться от 1 до 6, что дает право (см. [378]) называть его спутниковой группой

Глава 4

Радиорелейные и спутниковые системы SONET/SDH

172

трибных блоков (STUG-2n), которая затем и преобразуется в модуль SSTM-2n. Таким образом,

формат STUG-2n - матрица размером 9 строк х (4x3хп) столбцов, т. е. 9x12 или 9x72 байт.

SSTM-2n отличается от STUG-2n наличием заголовка спутниковой секции (SSOH) дли-

ной 2 байта, присоединяемого как показано на рис. 4-6,6. Заголовки передаются периодически в

составе фреймов SSTM каждые 125 мкс.

Структура заголовка SSOH приведена ниже;

байт 1

биты 1-4- сигнал фреймовой синхронизации;

бит 5 - идентификатор маршрута источника;

биты 6-8- канал управления;

байт 2

бит 1 - служебный голосовой канал;

биты 2-3 - служебный канал передачи данных;

бит 4 - зарезервирован на будущее;

биты 5-8 - поле результата проверки на четность предыдущего фрейма процедурой BIP-4.

4.3.1.2. Структура мультифрейма SSTM и управление трафиком

Учитывая небольшое поле SSOH (2 байта), которое недостаточно для целей управления, организо-

ван мультифрейм, состоящий из 8 фреймов, период повторения которого - 1 мс. В результате

суммарная длина сигналов в битах на длине мультифрейма равна:

- сигнала фреймовой синхронизации - 32;

- идентификатора маршрута источника - 8;

- сигналов канала управления - 24 (что эквивалентно каналу 192 кбит/с);

- служебного голосового канала - 8 (что эквивалентно каналу 64 кбит/с);

- служебного канала передачи данных - 16 (что эквивалентно каналу 128 кбит/с).

Каждое сообщение, переданное по каналу управления, определяет действие, выполняемое

в пределах 1 мультифрейма, т.е. на интервале в 1 мс. Ниже представлена структура суммарного

поля управления на длине мультифрейма:

биты 1-6 - адрес пункта назначения для подачи сигнала AIS (зарезервировано 63 адреса, ис-

пользуется 18 [378], адрес 000000 используется для режима «вещания»;

биты 7-8 - тип AIS: 00/01 - начало/конец REI, 10/11 - начало/конец RDI;

биты 9-14 - адрес источника сигнала AIS (зарезервировано 63 адреса, используется 18 [378], ад-

рес 000000 используется для режима «вещания»;

биты 15-16 - фаза и тип сообщения: 00- начало вызова служебного канала; 11 - конец вызова; 01,

10 - резервные;

биты 17-22 - номер управляемого канала (зарезервировано 63 номера канала типа VC-12, исполь-

зуется 18 [378], адрес 000000 используется для сообщения типа «все каналы задейст-

вованы»;

биты 23-24 - статус канала или тип полезной нагрузки: 00 - канал VC-12 оснащен (т.е. содержит

стандартную полезную нагрузку), 01 - канал VC-12 не оснащен (т.е. не содержит по-

лезной нагрузки), 10- полезной нагрузкой являются ячейки ATM, 11 -зарезервирован.

Глава 4

Радиорелейные и спутниковые системы SONET/SDH

173

4.3.1.3. Состав модулей SSTM-xx

Рассмотренное выше позволяет перечислить полный состав модулей типа SSTM-xx, которые, на-

ряду с модулем STM-0, могут быть использованы для передачи трафика сетей SDH по спутнико-

вому сегменту. Полный состав таких модулей приведен в табл. 4-2.

4.3.2. Схема демультиплексирования/ремультиплексирования модулей

SSTM-xx

Модули STM-0 и SSTM-xx, сформированные в процессе мультиплексирования на входе спутни-

кового сегмента с помощью SRT слева (см. рис. 4-1) и переданные по нему на SRT справа должны

быть (в силу специфики своей структуры и невозможности непосредственной интерпретации в ма-

гистральной сети SDH) преобразованы в форму, допускающую такую интерпретацию.

Если поток спутникового сегмента вливается в магистральную сеть SDH, то на SRT справа

должно быть осуществлено прямое преобразование типа: sub-STM-1 - STM-N. С другой стороны,

спутниковый сегмент, как правило, питается от магистральной (кабельной) сети SDH, поэтому на

SRT слева из сигнала STM-N должен быть сформирован сигнал формата STM-0 или SSTM-xx, в

зависимости от того, какой из них используется на спутниковом сегменте сети SDH. В этом случае

должно быть осуществлено обратное преобразование: STM-N - sub-STM-1.

В обоих случаях должна быть применена специальная процедура преобразования, которая

носит название процедуры демультиплексирования-ремультиплексирования. Необходимость

использования этой процедуры объясняется тем, что модули STM-0 и SSTM-xx не являются регу-

лярными структурами в схеме мультиплексирования SDH.

Два варианта такой процедуры уже описывались нами для модуля STM-0 при рассмотре-

нии SDH PPJT, еще один вариант описан ниже.

Итак, для модулей SSTM-xx и STM-0 эта процедура имеет вид:

модуль SSTM-1k

- прямое преобразование:

SSTM-1k  TU-12  TUG-2  TUG-3  VC-4  AU-4  AUG  STM-N;

- обратное преобразование:

STM-N  AUG  AU-4  VC-4  TUG-3  TUG-2  TU-12  SSTM-1k.

модуль SSTM-2n

- прямое преобразование:

SSTM-2n  TUG-2  TUG-3  VC-4  AU-4  AUG  STM-N;

- обратное преобразование:

STM-N  AUG  AU-4  VC-4  TUG-3  TUG-2  SSTM-2n.

Глава 4

Радиорелейные и спутниковые системы SONET/SDH

174

модуль STM-0

- прямое преобразование:

STM-0  AU-3  VC-3  TUG-2  TUG-3  VC-4  AU-4  AUG  STM-N;

- обратное преобразование:

STM-N  AUG  AU-4  VC-4  TUG-3TUG-2  VC-3  AU-3 STM-0;

- дополнительное прямое преобразование:

STM-0  AU-3  AUG  STM-N;

- дополнительное обратное преобразование:

STM-N  AUG  AU-3  STM-0.

4.3.3. Архитектурные принципы, применяемые в спутниковых SDH сегмен-

тах

По аналогии с SDH PPЛ следующие основные архитектурные принципы должны соблю-

даться в спутниковых SDH сегментах [126]:

1 - спутниковые сегменты рассматриваются функционально эквивалентными сетевым элементам

(NE), находящимся в узлах сети SDH;

2 - внешние интерфейсы спутниковых сегментов должны быть согласованы с интерфейсами се-

тевых узлов сети SDH;

3 - функциональные назначения заголовков внутренних спутниковых приборных интерфейсов

(SEI) и спутниковой интраофисной секции (S-IOS) должны отражать специфику спутнико-

вых сетей;

4 - должны поддерживаться базовые стандартные функции SOH, как минимум те, что приведены

в табл. 4-1;

5 - спутниковые сегменты должны обеспечивать прозрачность, как минимум на уровне сигналь-

ных элементов виртуальных контейнеров;

6 - спутниковые сегменты сети должны рассматриваться как симметричные, способные под-

держать установление двусторонних симметричных маршрутов для виртуальных контейне-

ров VC;

7 - допускается поддержка VC нижних уровней (LOVC) в S-IOS, зависящих от среды передачи,

вместе с новыми вырожденными VC верхних уровней (HOVC) или с нестандартной группой

трибных блоков (TUG), используя, например, выполнение на спутниковых линейных тер-

миналах (SLT) определенных функций преобразования/взаимодействия сигналов;

8 - функциональность мультиплексоров с учетом возможностей по управлению, заложенных в

ITU-T G.784, должна поддерживаться служебным каналом передачи данных DCC, даже если

емкость его уменьшена для согласования с емкостью спутникового канала.

Дополнительные требования, которые при этом должны соблюдаться, изложены в [126,

п.3.2].

4.3.4. Структура сети и сценарии модельного взаимодействия

Схемы мультиплексирования и номенклатура используемых модулей, рассмотренные выше, рас-

крывает возможности и особенности спутниковых сетей SDH. Ниже рассмотрены многоуровневые

модели таких систем и сценарии их взаимодействия в рамках реализуемых структур сети.

Стандартом [378] предусмотрены три таких сценария:

1 - цифровая секция;

2 - цифровой кросс-коммутатор, функционирующий на одной скорости;

3 - цифровой кросс-коммутатор, функционирующий на различных скоростях

При работе в качестве цифровой секции согласно [126] разрешено использовать модуль

STM-0 на скорости 51,84 Мбит/с. Исходной является топология «точка-точка», режим характер-

ный для топологии «точка - много точек» не предусмотрен. Сигналы мультиплексной секции MS, a

также сигналы виртуальных контейнеров всех уровней VC-n передаются прозрачно, тогда как ре-

генераторная секция RS терминируется и оканчивается модулем SRT перед спутниковым сегмен-

Глава 4

Радиорелейные и спутниковые системы SONET/SDH

175

том (SS) и начинается с него же после SS, учитывая, что для реализации регенераторной секции

RS нужен, как минимум, модуль STM-1 на скорости 155,52 Мбит/с.

При работе в качестве цифрового кросс-коммутатора на фиксированной скорости 51,84

Мбит/с для спутниковой сети может быть реализована топология «звезды», позволяющая легко

использовать не только режимы, характерные для топологии «точка-точка», но и топологии «точка

- много точек». При этом прозрачно осуществляется трафик виртуальных контейнеров VC-12,

VC-2 (Т2) и VC-3 (хотя последние и подвергаются демультиплексированию-ремульти-

плексированию). В отличие от предыдущего на границах спутникового сегмента SS терминируют-

ся не только RS, но и MS, и VC-4.

При работе в качестве цифрового кросс-коммутатора на нескольких скоростях (ниже 51,84

Мбит/с, иногда называемых sub-STM-0 [126]) для спутниковой сети также может быть реализова-

на топология «звезды», позволяющая легко использовать не только режимы, характерные для то-

пологии «точка-точка», но и для топологии «точка - много точек». При этом прозрачно осуществ-

ляется трафик виртуальных контейнеров VC-12 и VC-2 (T2). В отличие от предыдущего на грани-

цах спутникового сегмента терминируются не только RS, MS и VC-4, но и VC-3.

Более подробную информацию о реализации указанных сценариев и соответствующих им

уровневых моделях сети можно получить в материалах стандарта ITU-R S.1149 [378].

4.4. Возможности аппаратурной реализации радиорелейных и

спутниковых систем SDH

В данном разделе мы не будем рассматривать вопросы аппаратурной реализации радиорелейных и

спутниковых систем связи SDH, в силу существенной специфики ее построения (см. например,

[379]) с одной стороны и отсутствия достаточной проработки этого вопроса в плане создания

спутниковых систем связи SDH. Ниже мы коснемся только возможностей такой реализации.

Радиорелейные системы связи SDH нашли широкое распространение в системах связи, из-

готавливаются почти всеми крупными производителями оборудования SDH и представлены в

списках производимого ими оборудования SDH выше в разд. 2.7.3 (гл. 2).

Кроме указанных в разд. 2.7.3 производителей существует ряд компаний, производящих

радиорелейное оборудование для создания сетей SDH. Одной из них является известная на рос-

сийском рынке компания Nera Telecommunications (Норвегия). Она выпускает в классе широкопо-

лосных систем радиосвязи систему CityLink - компактное радиорелейное оборудование SDH

уровня STM-1 (155,52 Мбит/с) для частотных диапазонов радиоканала 18, 23 и 25 ГГц, работаю-

щее под управлением системы управления TeleScada [380].
