Рис. 7.25. Варианты размещения пьезоэлектрических извещателей при защите стен, полов и потолков:

а — при блокировке стен, потолков, полов; б — при блокировке монолитных полов, потолков с захватом стен или поверхностей

соседних помещений; А I — извещатель или датчик сигналов вибрации (ДСВ); 51 — максимальная блокируемая одним извещате-

лем (ДСВ) площадь для сплошной бетонной, кирпичной или деревянной конструкции; R — радиус действия извещателя (ДСВ);

52 — площадь, не защищаемая извещателем (ДСВ); ШС — шлейф сигнализации прибора приемно-контрольного

Блокируемая

Рис. 7.26. Схемы блокировки стен, потолков, полов на проникновение с

помощью оптико-электронных инфракрасных активных извещателей:

а — стен; б — потолков (при блокировке потолка извещатель должен устанавли-

ваться при высоте потолка до 3 м — на расстоянии <0,5 м от потолка; при высоте

потолка 3... 5 м — на расстоянии 1 м от потолка; при высоте потолка более 5м —

на расстоянии не более 2 м от потолка); в — полов

извещателями радиоволновыми, ультразвуковыми и комбиниро-

ванными рекомендуется устанавливать их так, чтобы зоны обна-

ружения по возможности блокировали всю площадь строительных

конструкций. В помещениях, где располагаются отдельные пред-

меты, создающие «мертвые» зоны, следует размещать несколько

извещателей.

196

Извещатель

Рис. 7.27. Схема блокировки объема помещений на проникновение с

помощью оптико-электронных инфракрасных пассивных извещателей

с объемной зоной обнаружения:

а — горизонтальная плоскость; б — вертикальная плоскость

В одном помещении одновременно можно располагать:

• любые пассивные оптико-электронные извещатели;

• извещатели с различным принципом действия;

• радиоволновые извещатели с различными частотными лите-

рами;

197

Извещатель

Рис. 7.28. Схема блокировки объема помещений на проникновение с

помощью ультразвуковых, радиоволновых и комбинированных извеща-

телей:

а — горизонтальная плоскость; б — вертикальная плоскость; 51 — зона обнару-

жения извещателя; S2 — «мертвая» зона

• ультразвуковые извещатели с разными блоками выносными

ультразвуковыми (БВУ);

• радиоволновые, комбинированные и ультразвуковые извеща-

тели с одинаковыми частотными литерами.

198

, " '.ч

Lzzzz - I _ I

У//////Л

У/////Л

У///////?

I , I

а б

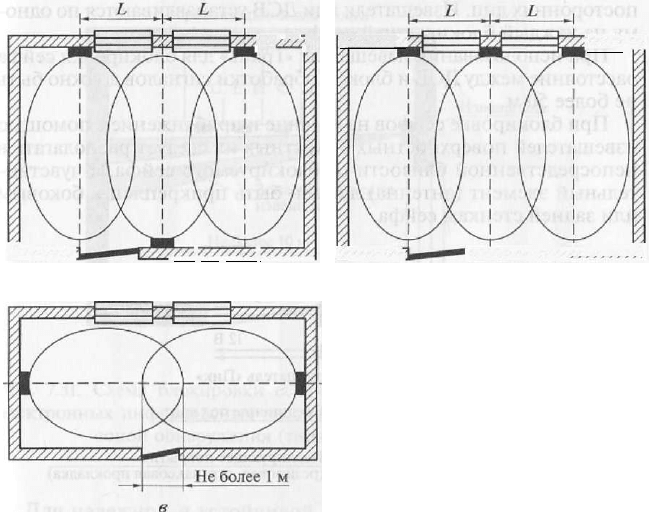

Рис. 7.29. Схемы размещения ультразвуковых, радиоволновых и комби-

нированных извещателей с одинаковыми частотными литерами для за-

щиты объема помещений от проникновения:

а — на противоположных стенах, при расположении извещателей не соосно друг

другу; б — на одной стене; в — на противоположных стенах, при расположении

извешателей на одной оси; L — расстояние между извещателями, равное не ме-

нее '/, максимальной ширины зоны обнаружения

Варианты блокировки с помощью различных извещателей при-

ведены на рис. 7.22...7.29.

7.13.5. Блокировка сейфов и отдельных

предметов

При блокировке сейфов на ударные воздействия (сверление,

пиление и разрушение) с помощью извещателей поверхностных

пьезоэлектрических вибрационных рекомендуемое размещение

извещателей типа «Шорох» или датчиков сигналов вибрации ДСВ

извещателя типа «Грань» — на боковых и задней стенках сейфа в

местах, защищенных от механических повреждений и доступа

199

посторонних лиц. Извещатели или ДСВ устанавливаются по одно-

му на каждый блокируемый сейф.

При использовании извещателя «Грань» для блокировки сейфа

расстояние между ДСВ и блоком обработки сигналов должно быть

не более 50 м.

При блокировке сейфов на касание и приближение с помощью

извещателей поверхностных емкостных их следует располагать в

непосредственной близости от блокируемого сейфа, а чувстви-

тельный элемент (антенна) должен быть прикреплен к боковым

или задней стенкам сейфа.

Рис. 7.30. Схемы блокировки сейфов на приближение с помощью ем-

костных (а) и на разрушение с помощью пьезоэлектрических (б, в) из-

вещателей

200

В горизонтальной плоскости

Рис. 7.31. Схема блокировки сейфов на подход с помощью оптико-

электронных инфракрасных пассивных извещателей с поверхностной

зоной обнаружения (типа «занавес» или «штора»)

Для надежной и устойчивой работы извещателя рекоменду-

ется под блокируемый сейф подкладывать изолирующее покры-

тие.

При блокировке на подход к защищаемым предметам с помо-

щью пассивных оптико-электронных извещателей с поверхност-

ной узконаправленной зоной обнаружения («занавес») или актив-

ных линейных извещателей рекомендуется устанавливать извеща-

тели на боковых стенах так, чтобы зоны обнаружения или И К

лучи распространялись вдоль блокируеммых предметов (анало-

гично блокировке стен).

При блокировке отдельных предметов извещателями пассив-

ными оптико-электронными с объемной зоной обнаружения,

извещателями радиоволновыми, ультразвуковыми и комбиниро-

ванными рекомендуется устанавливать их так, чтобы зоны обна-

ружения блокировали все возможные подходы к защищаемым

предметам.

При наличии «мертвых» зон, открывающих доступ к предметам,

следует для надежной блокировки размещать в одном помещении

несколько извещателей.

При блокировке отдельных предметов на перемещение изве-

щателями магнитоконтактными их рекомендуется устанавливать

скрытым способом так, чтобы максимальное расстояние между

магнитом и герконом извещателя было не более 6 мм.

201

202

Рис. 7.33. Схема блокировки сейфов на подход с помощью ультразвуко-

вых, радиоволновых и комбинированных извещателей:

а — горизонтальная плоскость; б — вертикальная плоскость

При блокировке отдельных предметов на перемещение или их

разрушение с помощью провода рекомендуется прикреплять его

к предмету с помощью зажимов или приклеиванием так, чтобы

при любом незначительном перемещении или нарушении целост-

ности охраняемого предмета происходил бы обрыв провода.

203

Окно

Рис. 7.34. Схема блокировки отдельных предметов с помошью оптико-

электронных инфракрасных пассивных извещателей с объемной зоной

обнаружения:

а — горизонтальная плоскость; б — вертикальная плоскость

Для защиты отдельных как миниатюрных (массой около 50 г),

так и достаточно больших (массой до 20 кг) предметов на пере-

мещение (давление) рекомендуется использовать извещатели

поверхностные пьезоэлектрические типа «Гюрза». Данный тип

извещателя рекомендуется применять для блокировки картин,

204
