В окне «Угол поворота вокруг заданной оси» нужно выбрать ось, вокруг кото-

рой будет произведен поворот. Эта ось может быть как центральной, так и совпадаю-

щей с осями участков, примыкающими к выбранному узлу (положительное направ-

ление оси определяется нумерацией участка; так ось, совпадающая с направлением 4-

14 означает знак «+», а 14-4 имеет противоположное направление и знак «-»). Затем

вводится ве

личина угла поворота (рис. 18)

Рис. 18

Положительное направление определяется правилом «правого винта»: глядя со

стороны положительного направления оси вращения, поворот против часовой стрелки

считается положительным (знак «+»), а по часовой стрелке – отрицательным (знак «-»).

Нужно обязательно указать, что поворачивается копия выделенного участка (окошко

Копировать выделенный фрагмент на рис.18). Если этого не сделать, то будет повер-

нут сам выделенный участок, т.е вместо ответвления мы получим поворот трассы в узле

на заданный угол. После окончания работы с диалогом сначала нажмите кнопку При-

менить для просмотра на экране заданного поворота, а затем следует нажать Закрыть

для выполнения необходимой операции. В образовавшемся узле разветвления програм-

ма автоматически вставляет тройниковое соединение.

Рис. 19

Для лучшего усвоения описанной процедуры рассмотрим конкретный пример.

Требуется сделать врезку в магистраль под углом 45

к горизонту. Схема трубопровода

показана на рисунке 19. Врезка должна быть сделана в узле 12.

Выделяем участок 5-12 (рис. 20) и нажимаем на панели инструментов кнопку По-

вернуть фрагмент трубопровода.

Рис. 20

Появившийся курсор подведем к узлу 12 и щелкнем мышью, помечая его, как вы-

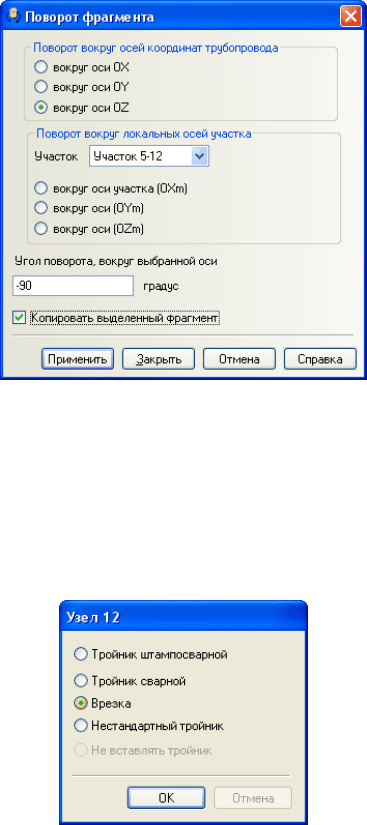

бранный узел. В появившемся на экране окне диалога задаем характеристики поворота

(рис. 21): ось OZ, угол поворота по часовой стрелке на 90°(со знаком «-»), поворачивается

не сам участок 5-12 , а его копия (галочка в окошке Копировать выделенный фраг-

мент).

Рис. 21

После нажатия последовательно кнопок Применить и Закрыть программа предла-

гает вставить в узел 12 Т – образное соединение (рис. 22).

Рис. 22

Выбираем тип соединения «Врезка» и нажимаем ОК, после чего задаём характери-

стики врезки. Снова нажимаем ОК. В результате получаем схему трубопровода, показан-

ную на рисунке 23.

Ответвление 12-3 лежит в плоскости горизонта. Теперь осталось повернуть его на

угол 45

к этой плоскости. Действуем в той же последовательности. А именно – щелчком

мыши пометим участок 12-3. Нажимаем кнопку на панели инструментов Поворот фраг-

мента трубопровода, помечаем мышью узел 12 и задаём в окне диалога поворот вокруг

Рис. 23

Рис. 24

Рис. 25

участка 5-12 на угол 45° против часовой стрелки. Функция копирования отсутствует, так

как мы поворачиваем сам выделенный участок (рис.24).

Нажимаем ОК и получаем требуемый результат (рис. 25).

Зачастую ответвление имеет типоразмеры, отличающиеся от магистрали (диаметр,

толщину стенки, длину участка и т.д.). Дальнейшая корректировка этих данных выполня-

ется обычным путем. В приведенном примере нужно щелкнуть два раза по участку 12-3 и

в появившемся окне изменить данные, автоматически скопированные с участка магистра-

ли 5-12.

7. Разбиение прямого и изогнутого участка

7.1 Разбиение прямого участка

Данная функция позволяет автоматизировать процесс создания модели длинного

участка с промежуточными опорами. Этот вариант характерен для воздушных трубопро-

водов тепловых сетей, линейной части магистральных газо- и нефтепроводов, эстакадных

прокладок технологических трубопроводов.

Для подробного рассмотрения работы этой функции зададим участок длиной 50

метров. Пометим его и нажмём на панели инструментов кнопку Разбить участок (рис.

26).

Рис. 26

Появится следующее окно диалога, показанное на рис.27.

Рис. 27

Введем число частей (пролетов), на которое нужно разбить участок 1-2 и номер уз-

ла, с которого программа будет нумеровать первый внутренний узел. Пусть, например,

число частей равно пяти. Нажмём кнопку Разбить. Окно диалога изменит вид (рис. 28).

Рис. 28

Двойной щелчок мыши по выбранной ячейке с номером узла или расстоянием по-

зволит изменить данные, которые сгенерированы автоматически. Третий столбец предна-

значен для внесения в новый узел какого-нибудь элемента. Пометим третий столбец в

первой строке и из открывающегося списка элементов выберем скользящую опору (рис.

29).

Рис. 29

Мы можем аналогичным образом вставить элементы и в остальные строки, а мо-

жем продублировать наш элемент ниже, нажав кнопку Копировать изделия (рис. 30).

Рис. 30

Теперь нажмём ОК, для внесения изменений в расчётную схему. В результате по-

лучим модель, показанную на рис. 31.

Рис. 31

7.2. Разбиение изогнутого участка или отвода

Аналогичным образом можно разбить на несколько частей и изогнутый участок.

Для подробного рассмотрения работы этой функции зададим два участка длиной 20 мет-

ров и между ними изогутый участок радиусом 15 метров (рис.32). Пометим его и нажмём

на панели инструментов кнопку Разбить участок.

Рис.32

В результате появится окно диалога, аналогичное диалогу для прямолинейного

участка (рис. 33).

Рис.33

Зададим количество частей равным 5 и нажмём кнопку разбить, а затем кнопку

ОК. В результате на экране увидим поделённый на пять частей изогнутый участок

(рис.34)

Рис.34

8. Смещение узла на прямом или изогнутом участке

Рис. 35

Если мы пометим мышкой узел, лежащий на прямом или изогнутом участке, то

станет доступна функция Смещение узла (рис. 35). Данная функция позволяет сместить

выбранный узел к одному из соседних узлов. Это удобно делать, когда, например, в узле

Рис. 36
