Лекция 8

Специальные приемы, облегчающие создание и корректировку

расчетной модели трубопровода

Оглавление

1. Изменение масштаба графических изображений элементов........................................2

2. Групповая замена данных на участках трубопровода ...................................................3

3. Групповая замена данных элементов трубопровода .....................................................6

4. Переход в заданный узел или участок.............................................................................8

5. Копирование - вставка фрагмента трубопровода...........................................................8

6. Поворот фрагмента трубопровода.................................................................................10

7. Разбиение прямого и изогнутого участка .....................................................................15

7.1 Разбиение прямого участка .........................................................................................15

7.2. Разбиение изогнутого участка или отвода...............................................................18

8. Смещение узла на прямом или изогнутом участке......................................................20

9. Отменить, повторить …..................................................................................................21

10. Работа с табличными данными и панелями................................................................22

11. Определение перемещений ..........................................................................................26

12. Вставка П-образного компенсатора.............................................................................27

12.1. Вставка П-образного компенсатора с использованием

одного помеченного узла...................................................................................................27

12.2. Вставка П-образного компенсатора с использованием

двух помеченных узлов........................................................................................................29

13. Перенос свойств пружин ..............................................................................................32

14. Замена пружинных опор (подвесок) нестандартными креплениями.......................33

15. Перенумерация узлов....................................................................................................34

1. Изменение масштаба графических изображений элементов

Требуется, когда изделие (например, арматура или переход) не вписывается в те

расстояния, которые ему отведены в расчетной схеме трубопровода. Для изменения раз-

меров изображений элементов следует пройти меню в последовательности Вид → Пара-

метры графического окна→ Размеры графических обозначений (рис. 1).

Рис.1

В результате появится окно диалога, в котором можно изменить масштаб используе-

мых графических примитивов (рис. 2).

Рис.2

После внесения изменений щелкните мышкой по кнопке ОК и изменения отобра-

зятся на экране.

2. Групповая замена данных на участках трубопровода

Используется в тех случаях, когда надо поменять данные для группы расчетных

участков трубопровода. Перед тем как изменить данные, выбирается любой участок из

группы и в нем корректируется та информация, которая в дальнейшем будет тиражиро-

ваться на все остальные участки. Делается это обычным образом – двойной щелчок мы-

шью по выбранному участку. После внесения изменений в данные участка, нажимается с

помощью мыши кнопка на панели инструментов Копировать свойства участка в другие

участки (рис. 3).

Рис. 3

В результате появляется окно диалога, показанное на рисунке 4.

Рис.4

Затем выделяются те участки, на которые будут тиражироваться изменения. Сде-

лать это можно несколькими способами:

Рис. 5

Рис. 6

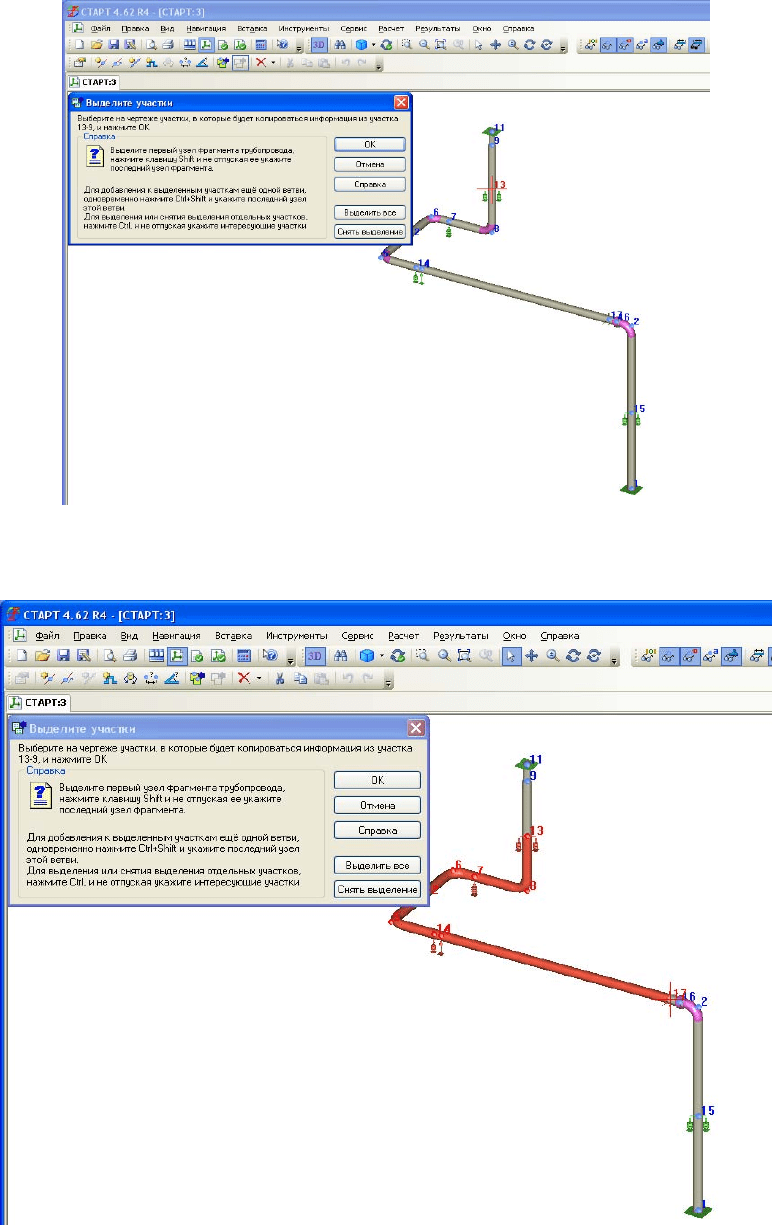

1) При нажатой кнопке SHIFT мышью отметить начальный и конечный узел

группы участков (фрагмента на схеме трубопровода), в которые будут тиражироваться

данные. Например, на схеме трубопровода (рис. 5) помечается первый узел 13, затем (при

нажатой кнопке SHIFT) второй узел 17, после чего получается фрагмент 13-8-7-6-12-5-14-

4-17, выделенный красным цветом (рис. 6);

2) Если требуется пометить участки, не связанные между собой, то надо, держа

нажатой кнопку CTRL, мышью пометить все участки для последующего тиражирования;

3) Если требуется выделить весь трубопровод, то следует пройти по экранному

меню в последовательности Правка → Выделить все (рис. 7).

Рис. 7

Данные, которые под-

лежат тиражированию

на д

ру

гие

частки

Участки, на которые

должна копироваться ин-

формация

Рис. 8

Работать со списком участков можно также в процессе самого копирования, ис-

пользуя окно диалога, показанное на рисунке 8. Порядок внесения изменений и допол-

нений в перечень участков в этом варианте полностью аналогичен описанному в пунк-

тах 1 и 2.

После завершения выделения нажимается кнопка ОК в окне диалога (рис. 4),

после чего появится следующее окно (рис. 8).

Двойным щелчком мыши выделяются те данные, которые требуют замены.

Диалог принимает несколько иной вид (рис.9).

Рис.9

Помеченные данные в перечне «Свойства участка-источника» тут же переходят в

список «Копируемые свойства». Затем с помощью мыши нажимается кнопка ОК и все

данные из списка «Копируемые свойства» тиражируются на выделенные участки.

3. Групповая замена данных элементов трубопровода

Процедура, аналогичная вышеописанной, но выполняется не для участков, а для

элементов расчетной схемы.

Рис. 10

Выберите на схеме элемент (опору, отвод и т.п.), информация по которому нужно

скорректировать. Для примера, пусть это будет пружинная опора. Нажмите пиктограмму

Заменить свойства опор и изделий (рис.10). Появится окно диалога, показанное на ри-

сунке 11.

Рис. 11

Из полученного списка выделяется нужная опора нажимается кнопка Изме-

нить характеристики. После этого появится окно диалога, показанное на рисунке 12.

Рис. 12

В этом окне можно откорректировать какие-либо характеристики и нажать ОК

для тиражирования изменений во все пружинные опоры данного типа.

Если вместо Изменить характеристики нажать кнопку Изменить тип, то

можно, например, пружинную опору заменить на скользящую или жесткую подвеску.

4. Переход в заданный узел или участок

В сложной схеме зачастую бывает трудно ориентироваться. Например, требует-

ся по каким либо причинам отыскать нужный участок, не прибегая к ручному скани-

рованию всей схемы. Для этих целей служит описываемая процедура перехода в за-

данный узел или участок.

Нажимается кнопка Поиск участка или узла (рис. 13а), после чего на экране

появляется окно диалога (рис. 13б).

а)

б)

Рис. 13

Далее вводится номер узла или его имя и нажимается кнопка ОК. Крестообраз-

ный курсор на схеме трубопровода встает в искомый узел. Для поиска участка, кото-

рому искомый узел принадлежит, нажимается кнопка Найти. Если найденный уча-

сток не тот, который требуется, кнопка Найти нажимается повторно для поиска сле-

дующего участка с таким же номером узла. Требуемый участок можно также сразу

выбрать из появляющегося на экране списка участков. После выбора нужного участ-

ка, нажимается кнопка ОК для его отображения в центре экрана.

5. Копирование - вставка фрагмента трубопровода

Процедура, используемая для расчетных схем трубопроводов с регулярно по-

вторяющимися фрагментами. Программа позволяет копировать фрагменты как внутри

одного расчета трубопровода, так и между разными расчетами. Перед началом копи-

рования следует выделить требуемый фрагмент (см. процедуру групповой замена уча-

стков), а затем нажать мышкой на кнопку панели инструментов Копировать (рис. 14).

При использовании клавиатуры то же самое можно сделать, нажав одновременно две

клавиши Ctrl+C.

Рис. 14

Курсор изменит свой вид на . Для завершения процесса копирования следу-

ет выбрать базовый узел выделенного фрагмента (базовый узел – это конечный узел

фрагмента, который пристыковывается в другую часть схемы трубопровода). Если

узел выбирается правильно (не запрещен для вставки), то курсор изменит свой вид на

первоначальный.

Перед вставкой фрагмента следует отметить мышкой узел на трубопроводе, ку-

да будет пристыковываться базовый уз

ел фрагмента. После пометки узла надо нажать

на панели инструментов кнопку Вставить (рис. 15).

Существенное ограничение: базовый узел фрагмента и узел трубопровода,

выбранный для стыковки должны быть «пустыми», т.е в них не могут находиться

опоры, компенсаторы, тройники и т.п. В узле, выбранном для стыковки это проверяет-

ся довольно просто - после выделения уз

ла многие пиктограммы, расположенные

справа на экране, перестают быть активными. Это и является своеобразной подсказ-

кой, чего в выделенном узле быть не должно.

В случае нарушения указанного ограничения программа выдает соответствую-

щее сообщение и прекращает процедуру вставки фрагмента. В противном случае

фрагмент появляется на экране.

Рис. 15

Если в месте вставки образуется разветвление, то программа автоматически по-

местит в это место тройниковое соединение и запросит о нем соответствующую ин-

формацию.

6. Поворот фрагмента трубопровода

В процессе создания компьютерной модели очень часто требуется задать от-

ветвление в выбранной точке на оси трассы. Если ось трассы совпадает с направлени-

ем одной из центральных осей, то никаких проблем не возникает. Если же эта ось на-

клонена к двум или (что еще хуже!) к трем центральным осям, то простая процедура

задания участка ответвления, перпендикулярного оси трассы, получается достаточно

трудоемкой - требуется вычислять проекции участка ответвления на центральные оси.

Для сокращения трудозатрат предусмотрена специальная функция Повернуть фраг-

мент трубопровода.

Щелчком мышки выделим на трассе участок, от которого пойдет ответвление.

Рис. 16

Затем щелкнем копку Поворот сегмента на панели инструментов (рис. 16) и появив-

шийся на экране курсор подведем к узлу будущего разветвления, который обязательно

должен принадлежать к одному из концов выделенного участка магистрали. После

пометки узла разветвления, на экране появится окно диалога (рис. 17).
