230

ПРОХІДНИЦЬКИЙ КОМБАЙН ПК-8МА

Прохідницький комбайн ПК-8МА призначений для проведення підго-

товчих виробок і очисних камер при підземній розробці калійних руд з опо-

ром різанню 450 Н/мм² (рис. 6.3).

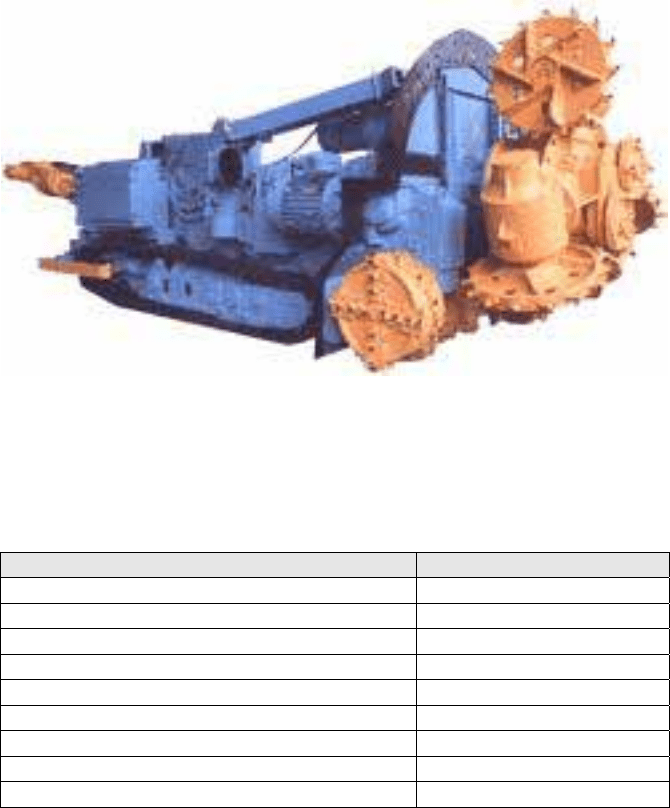

Рис. 6.3. Загальний вигляд прохідницького комбайна ПК-8МА

Таблиця 6.3

Технічна характеристика

комбайна ПК-8МА

Параметр Показник

Середня продуктивність, м

/хв 2,24

Форма поперечного перерізу виробки аркова

Площа перерізу виробки, м

8...9

Кут нахилу виробки, град ±15

Тип механізму переміщення гусеничний

Тип конвеєра стрічковий

Довжина, м 9,2

Ширина, м 3,0...3,2

Висота, м 3,0...3,2

Маса комбайна, т 59...60



231

ПРОХІДНИЦЬКИЙ КОМБАЙН ПКС-8

Прохідницький комбайн ПКС-8 призначений для проведення гірничих

виробок аркової форми перерізом 8 м² з кутом нахилу ± 15° по соляних поро-

дах з опором різанню до 450 Н/мм². Умовами застосування комбайну є капі-

тальні, підготовчі й очисні виробки калійних рудників. Комбайн здійснює

відбивання гірничої маси, вивантаження її з вибою й навантаження в транс-

портні засоби, встановлювані за

комбайном (рис. 6.4).

Рис. 6.4. Загальний вигляд прохідницького комбайна ПКС-8

Таблиця 6.4

Технічна характеристика

комбайна ПКС-8

Параметр Показник

Середня продуктивність, м

/хв 3,1

Форма поперечного перерізу виробки аркова

Площа перерізу виробки, м

Кут нахилу виробки, град ± 15

Тип механізму переміщення гусеничний

Тип конвеєра стрічковий

Довжина, м 9,2

Ширина, м 2,85

Висота, м 2,85

Маса комбайна, т 58,8



232

КОМБАЙН ПРОХІДНИЦЬКО-ОЧИСНИЙ УРАЛ-10А

Комбайн прохідницько-очисний Урал-10А призначений для застосу-

вання на очисних роботах у камерах і проходки виробок овально-аркової фо-

рми по пластах калійних руд потужністю 2,2...2,6 м, з опором порід різанню

450 Н/мм², при кутах нахилу до ± 12°. Комбайн розрахований на напругу

660 В с частотою струму 50 Гц (рис. 6.5).

Рис. 6.5. Загальний вигляд прохідницько-очисного комбайна Урал-10А

Таблиця 6.5

Технічна характеристика

комбайна Урал-10А

Параметр Показник

Продуктивність, т/хв 5,0

Форма поперечного перерізу виробки овально-аркова

Площа перерізу виробки, м

8,3; 9,4; 10,5

Кут нахилу виробки, град ± 12

Тип механізму переміщення гусеничний

Сумарна потужність двигунів, кВт 527

Довжина, м 12,5

Ширина, м 4,1

Висота, м 2,4

Маса комбайна, т 65



233

КОМБАЙН ПРОХІДНИЦЬКО-ОЧИСНИЙ УРАЛ-20А

Комбайн прохідницько-очисний Урал-20А призначений для застосу-

вання на очисних роботах у камерах і проходки виробок овально-аркової фо-

рми по пластах потужністю 3,1...3,7 м при кутах падіння калійних руд до

± 12° з опором порід різанню 450 Н/мм

. Комбайн виготовляється в трьох

виконаннях для виробок зі змінною висотою та перерізом (рис. 6.6).

Рис. 6.6. Загальний вигляд прохідницько-очисного комбайна Урал-20А

Таблиця 6.6

Технічна характеристика

комбайна Урал-20А

Параметр Показник

Продуктивність, т/хв 6,4

Форма поперечного перерізу виробки овально-аркова

Площа перерізу виробки, м

15,3; 17,9; 20,2

Кут нахилу виробки, град ±12

Тип механізму переміщення гусеничний

Сумарна потужність двигунів, кВт 590

Довжина, м 11,5

Ширина, м 5,1

Висота, м 3,1; 3,4; 3,7

Маса комбайна, т 82



234

КОМБАЙН ПРОХІДНИЦЬКО-ОЧИСНИЙ УРАЛ-20Р

Комбайн прохідницько-очисний Урал-20Р призначений для застосу-

вання на очисних роботах у камерах і проходки виробок овально-аркової фо-

рми по пластах калійних руд потужністю 3,1...3,7 м при кутах падіння до

± 12° з опором порід різанню 450 Н/мм

. Комбайн випускається в трьох ви-

конаннях для виробок з різною висотою та перерізом (рис. 6.7).

Рис. 6.7. Загальний вигляд прохідницько-очисного комбайна Урал-20Р

Таблиця 6.7

Технічна характеристика

комбайна Урал-20Р

Параметр Показник

Продуктивність, т/хв 7,0

Форма поперечного перерізу виробки овально-аркова

Площа перерізу виробки, м

15,5; 20,2

Кут нахилу виробки, град ± 12

Тип механізму переміщення гусеничний

Сумарна потужність двигунів, кВт 710

Довжина, м 12,0

Ширина, м 5,1

Висота, м 3,1; 3,7

Маса комбайна, т 90



235

КОМБАЙН ПРОХІДНИЦЬКО-ОЧИСНИЙ УРАЛ-61

Комбайн прохідницько-очисний Урал-61 призначений для проходки

підготовчих виробок аркової форми й очисних робіт при розробці калійних

родовищ на пластах з кутом нахилу порід до 12°, а також оброблення камер

розвороту й розширення проведених виробок (рис. 6.8).

Рис. 6.8. Загальний вигляд прохідницько-очисного комбайна Урал-61

Таблиця 6.8

Технічна характеристика

комбайна Урал-61

Параметр Показник

Продуктивність, т/хв 3,0

Форма поперечного перерізу виробки аркова

Кут нахилу виробки, градус + 12

Тип механізму переміщення гусеничний

Сумарна потужність двигунів, кВт 370

Довжина, м 11,0

Ширина, м 2,95

Висота, м -

Маса комбайна, т 52,8



236

РОЗДІЛ 7. МАШИНИ ДЛЯ МЕХАНІЗОВАНОГО

ЗАРЯДЖАННЯ ШПУРІВ І СВЕРДЛОВИН

При підривних роботах найбільш трудомісткими операціями є достав-

ка вибухової речовини (ВР) і заряджання шпурів і свердловин. На цей час у

підземних виробках експлуатують зарядники пневматичного типу, конструк-

ції яких розроблені для шахт і рудників, безпечних за газом і пилом. Заряд-

ники за принципом дії виконавчого органу поділятьюся на нагнітальні і

еже-

кторні. За призначенням зарядні машини діляться на дві групи: для заря-

джання шпурів і свердловин. Для заряджання шпурів і свердловин гранульо-

ваними ВР застосовуються різні пневматичні зарядники, класифікація яких

наведена на рис. 7.1.

Рис. 7.1. Класифікація пневматичних зарядних пристроїв



237

7.1. ЗАРЯДНІ МАШИНИ

ВИРОБНИЦТВА УКРАЇНИ ТА РОСІЇ

КАСЕТНИЙ ПНЕВМОЗАРЯДНИК

Касетний пневмозарядник призначений для заряджання шпурів аміач-

но-селітровими ВР у патронах. Патроновані ВР не повинні містити нітроефі-

рів і гексогену. Один кінець трубки вставляється в шпур, а іншій з’єднується

з шлангом, що підводить стиснене повітря. Періодично відкриваючи клапан,

стисненим повітрям подають патрони в шпур (рис. 7.2).

Рис. 7.2. Касетний зарядник:

1 – трубка; 2 – касета; 3 – затиск; 4 – гвинти; 5 – патрони ВР



238

ПНЕВМАТИЧНИЙ ПОРЦІОННИЙ ЗАРЯДНИК УЗП-2

Пневматичний порціонний зарядник УЗП-2 призначений для заря-

джання шпурів будь-якого напрямку діаметром до 50 мм, глибиною до 5 м

гранульованими ВР, допущеними до механізованого заряджання при вико-

нанні прохідницьких і очисних робіт у шахтах безпечних за газом і пилом

(рис. 7.3).

Рис. 7.3. Загальний вигляд пневматичного порційного зарядника УЗП-2

Таблиця 7.1

Технічна характеристика

пневматичного порційного зарядника УЗП-2

Параметр Показник

Продуктивність технічна, кг/с 0,5...0,6

Довжина транспортування ВР, м 100

Маса порції ВР за один цикл, кг 0,7...2,0

Швидкість транспортування ВР, м/с, не менш 10

Витрата стисненого повітря, м

/с 0,02

Діаметр зарядного трубопроводу, мм 25; 32

Діаметр підвідного рукава, мм 20

Місткість лійки, дм

Висота, м 1,11

Діаметр лійки, м 0,64

Маса, кг, не більше 20



239

ПНЕВМАТИЧНИЙ РАНЦЕВИЙ ПОРЦІОННИЙ ЗАРЯДНИК

УРЗ-1Б ЕРА

Пневматичний ранцевий порціонний зарядник УРЗ-1Б ЕРА призначе-

ний для механізованого заряджання шпурів будь-якого напрямку діаметром

до 52 мм і глибиною до 3 м гранульованими ВР у підземних рудниках і шах-

тах (рис. 7.4).

Рис. 7.4. Загальний вигляд пневматичного ранцевого порціонного зарядника

УРЗ-1Б ЕРА

Таблиця 7.2

Технічна характеристика

пневматичного ранцевого порціонного зарядника УРЗ-1Б ЕРА

Параметр Показник

Продуктивність, кг/с 0,6

Діаметр шпурів, мм до 52

Глибина шпурів, м до 3

Довжина транспортування, м до 10

Маса, кг 7
