Утилита "Планирование задания"
Определение даты и времени прогноза
Задания
Планирование
217
Определение даты и времени прогноза
При запуске утилиты Планирование задания автоматически
рассчитывается прогноз, соответствующий текущей дате и времени.
К параметрам определения времени прогнозирования относятся дата
(месяц, год, день), а также начальное и конечное время (максимальная
продолжительность наблюдения – 24 часа).
Чтобы задать новые дату и время прогноза:
- Щелкните по , или же в строке меню выберите Правка>Эпоха
и в появившемся диалоговом окне задайте следующие параметры:
Дата: выберите месяц, год и день прогнозирования;
От: укажите начальное время прогнозирования;
До: установите конечное время.
- Нажатием кнопки OK завершите процесс.
Диалоговое окно, позволяющее задать дату и время прогноза:
A
Утилита "Планирование задания"
Определение момента внутри прогнозного периода
218
Определение момента внутри прогнозного
периода
Вы можете определить отдельный момент наблюдения в пределах
периода прогноза:
- Щелкните по кнопке или в строке меню выберите Правка>
Тек. время.
- В поле внизу справа задайте интересующий момент времени
(часы,
минуты, секунды).
- Нажатием кнопки OK завершите процесс.
Диалоговое окно, позволяющее задать отдельный момент времени
внутри периода прогнозирования:
Этот момент в прогнозе можно графически смещать на любом из
изображений прогноза. См.
Переопределение отдельного момента в
прогнозе на стр. 230.
Утилита "Планирование задания"
Определение отклонения местного/UTC времени
Задания
Планирование
219
Определение отклонения местного/UTC
времени
По этому отклонению определяется часовой пояс, в котором находится
точка наблюдения.
Для изменения отклонения:
- В строке меню выберите Правка>Часовой пояс.
- Выберите рабочую область в поле Зона.
Отклонение также можно задать в часах, минутах и секундах.
Для
этого в поле Зона выберите пункт "UTC+ЧЧ:ММ:СС" и в
появившемся под списком поле
ЧЧ:ММ:СС введите значение
отклонения времени.
- Нажатием кнопки OK завершите процесс.
Диалоговое окно, позволяющее определить отклонение местного/
UTC времени:
A
Утилита "Планирование задания"
Результаты прогнозирования
220
Результаты прогнозирования
Результаты прогнозирования представляются в графическом виде
и
называются диаграммами. Все виды диаграмм, за исключением
Во время и Полярный, используют систему отсчета, отображающую
интервал прогнозирования по оси Х (применяется линейная шкала,
каждое деление которой соответствует 0,1 общего времени
прогнозирования). На оси Y указаны возможные значения
представленных параметров. Каждая из диаграмм отображает один
из
следующих параметров:
- В виде Расписание: количество КА (от 1 до 32) и количество
видимых спутников.
- В виде Диапазон: расстояние от 20000 до 26000 км.
- В виде Допплер: допплеровская скорость в диапазоне от -1000
до
+1000 м/с.
- В виде Возвышение: угол возвышения от 0 до 90°.
- В виде Азимут: азимут от 0 до 360°.
- В виде DOP: DOP от 0,1 до 100 (по логарифмической шкале).
Полярный вид диаграммы использует полярные координаты,
что
очевидно из его названия. Диаграмма Во время предоставляет
цифровые данные, соответствующие одному заданному моменту
прогнозирования.
Чтобы выбрать вид диаграммы:
- Откройте меню Вид>[Имя диаграммы] или установите курсор в
любой точке экрана изображения, нажмите правую клавишу мыши
и в появившемся меню выберите нужный пункт.
В подзаголовке каждой диаграммы содержится следующая информация:
- Метка и координаты точки наблюдения по осям X,Y,Z (1-я строка)
- Начальное и конечное время прогноза (2-я строка)
- Дата достоверности данных альманаха, используемого в прогнозе,
минимальный угол возвышения и наличие/отсутствие барьера
(3-я строка).
Утилита "Планирование задания"
Результаты прогнозирования
Задания
Планирование
221
Диаграмма "Во время"
Диаграмма "Во время" указывает положения спутников, видимых в
точке наблюдения в момент, заданный в прогнозе.
Пример диаграммы "Во время":
A
Утилита "Планирование задания"
Результаты прогнозирования
222
Диаграмма "Расписание"
Данная диаграмма отображает время видимости каждого спутника, а
также общее количество спутников, видимых в заданный промежуток
времени в рамках прогноза.
Жирной горизонтальной линией представлен отрезок времени,
в
течение которого спутник видим. Красная линия отображает общее
количество видимых спутников в любое время прогнозирования.
Серые линии, если таковые есть, указывают на "нездоровые" спутники.
Пример диаграммы "Расписание":
Утилита "Планирование задания"
Результаты прогнозирования
Задания
Планирование
223

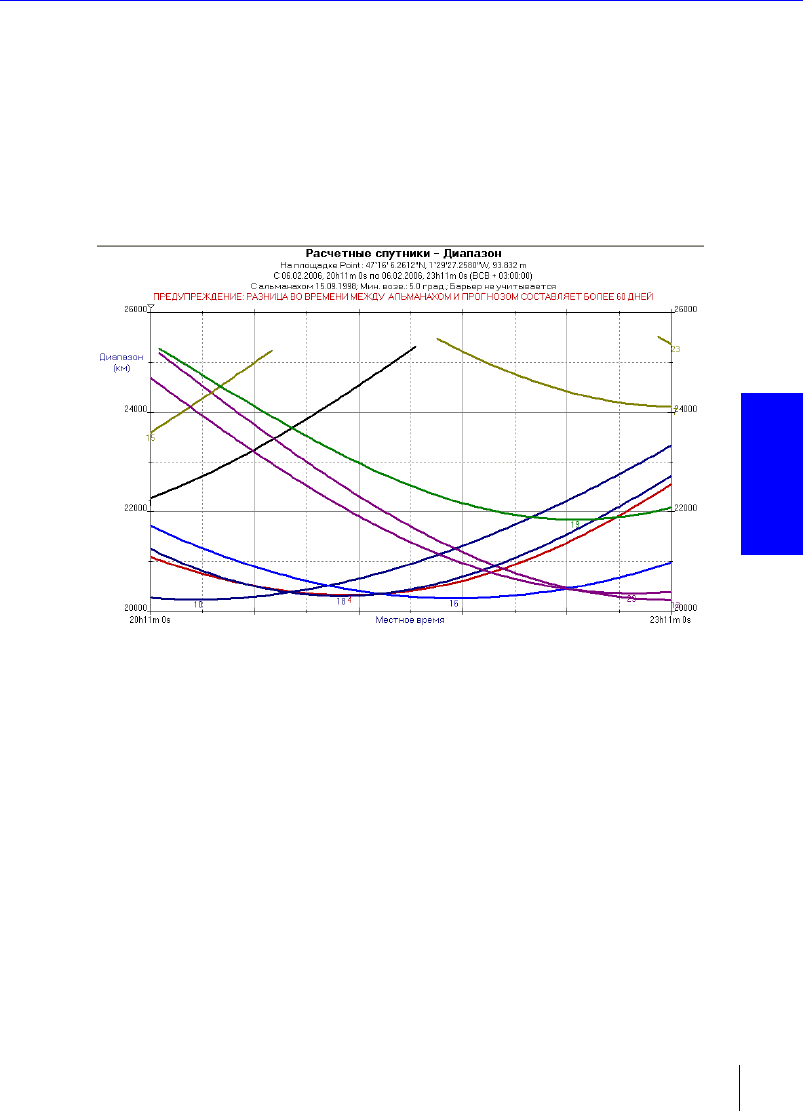

Диаграмма "Диапазон"
На данной диаграмме представлены изменения расстояния между
каждым видимым спутником и точкой наблюдения.
Пример диаграммы "Диапазон":
A
Утилита "Планирование задания"
Результаты прогнозирования
224
Диаграмма "Допплер"
На этой диаграмме представлены изменения скорости движения
каждого видимого спутника относительно точки наблюдения.
Пример диаграммы "Допплер":
Утилита "Планирование задания"
Результаты прогнозирования
Задания
Планирование
225
Диаграмма "Возвышение"
На данной диаграмме представлены изменения возвышений каждого
видимого спутника в течение срока прогноза.
Пример диаграммы "Возвышение":
A
Утилита "Планирование задания"
Результаты прогнозирования
226
Диаграмма "Азимут"
На этой диаграмме представлены изменения азимута каждого
видимого спутника в течение срок прогноза.
Пример диаграммы "Азимут":
