Фоновые карты
Удаление фоновой карты
Фоновые
карты
137
Удаление фоновой карты
Чтобы удалить фоновую карту из проекта, сделайте следующее:
- Щелкните правой кнопкой мыши в любом месте окна "Вид съемки"
и выберите опцию
Легенда.
- Прокручивайте вниз список слоев, пока не увидите фоновую карту,
которую следует удалить.
- Выделите эту фоновую карту, нажмите на кнопку ,
расположенную в правом верхнем углу этого диалогового окна и
затем на кнопку
OK. В результате фоновая карта исчезнет из окна
"Вид съемки" и из проекта.
Загрузка векторной карты на внешнее
устройство
Векторная карта, которую необходимо загрузить, должна быть заранее
импортирована в открытый проект, иначе никаких данных загружено
не будет.
- Используя соответствующий кабель, подключите внешнее
устройство к последовательному порту RS232 или к порту USB
офисного компьютера.
- Включите внешнее устройство.
- На компьютере запустите программу GNSS Solutions и откройте
проект, содержащий векторную карту, которую необходимо
загрузить.
- Выберите команду Проект>Загрузить карты на внешнее
устройство
.
- Выберите порт, используемый для связи с внешним устройством.
- Нажмите на кнопку OK. Заданное по умолчанию имя файла для
загрузки – “Detail00”.
5
Фоновые карты
Загрузка векторной карты на внешнее устройство
138
Отчеты
Отчеты
139
Раздел 9: Отчеты
В этом разделе описываются процедуры создания печатных копий
проектных данных. Программа создания отчета позволяет отбирать
предназначенную к печати информацию и автоматически вставляет
выбранные элементы в стандартный отчет в формате RTF, который
может быть затем отредактирован и напечатан любой стандартной
программой обработки текстов. Предполагается, что проект уже
создан, обработка, описанная в предыдущих разделах
, завершена,
и
теперь необходимо собрать результаты воедино.
GNSS Solutions позволяет практически моментально создавать отчет о
съемке для ваших клиентов или для личных архивов. Этот отчет – часть
проекта, и в главном окне GNSS Solutions он будет занимать ту же
область, что и окна "Просмотр времени" и "Вид съемки". Чтобы
переключиться с вида отчета в окно "Просмотр времени" или "Вид
съемки", достаточно нажать
на соответствующую закладку внизу этой
области.
Для создания отчета о съемке используется макрос VB Script,
находящийся в каталоге ..\Studio\Macro.
В проекте можно создавать столько отчетов, сколько необходимо.
GNSS Solutions автоматически присваивает этим отчетам имена в
следующей форме: "Отчет по топографической съемке №...".
9
Отчеты
Настройка отчетов
140
Настройка отчетов
Перед созданием отчета выберите команду Сервис>Параметры и
нажмите на закладку
Отчет. В этом окне можно настроить следующие
параметры:
• Автоматическое выделение слов. Если снять пометку с этой
опции, то внутри сгенерированного отчета можно будет выбирать
любой участок текста. Если установить флажок в этом поле, то
GNSS Solutions будет автоматически продлевать выделение до
полного слова.
• Единицы линейки (дюймы, сантиметры, пункты, цицеро
[интервалы]): Определяет градуировку шкалы линейки,
расположенной в верхней части окна отчета после его создания.
• Перенос по словам: В зависимости от выбранной опции,
текст
отчета будет либо простираться вправо без ограничений
(
Не производить), либо будет перенесен на следующую строку по
достижении правой границы окна (
В границах окна) или правого
конца линейки (
В границах полей).
Отчеты
Создание отчета
Отчеты
141
Создание отчета
Чтобы создать отчет:
1. Нажмите клавишу F9 или выберите команду
Проект>Акт наземного наблюдения.

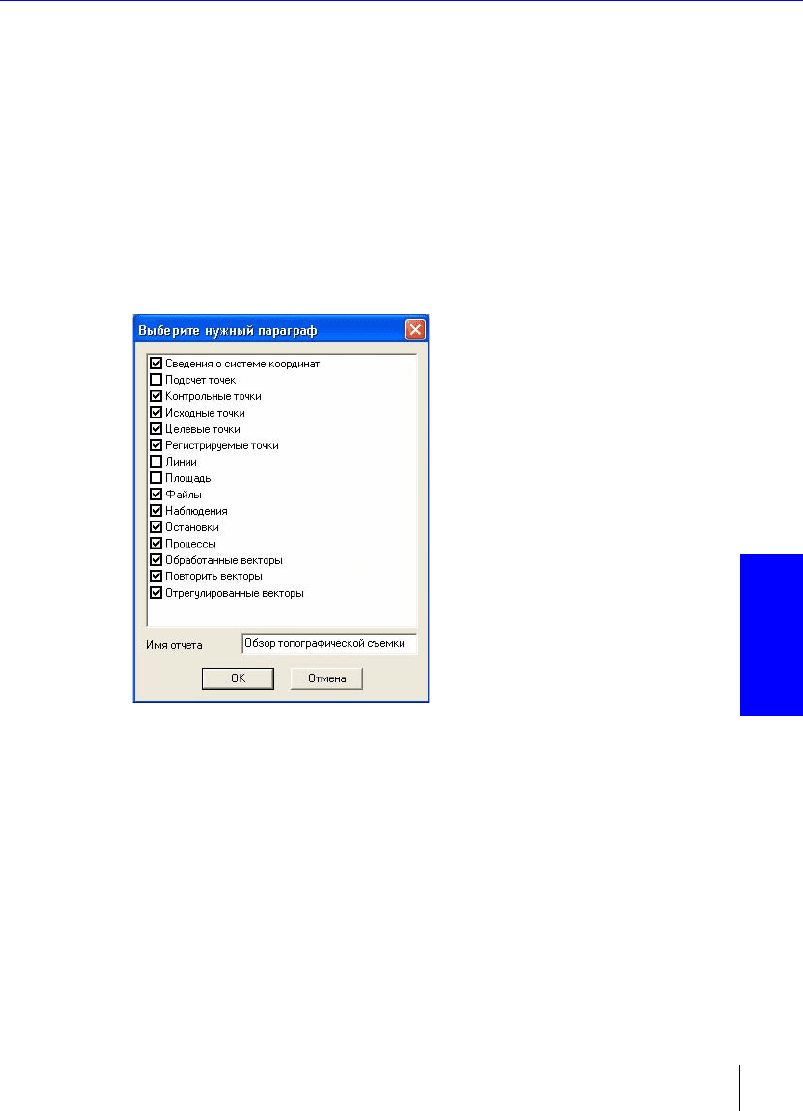

Откроется следующее диалоговое окно, в котором выбираются
тематические разделы для включения в отчет:
2. Отметьте темы, которые необходимо включить в отчет,
и снимите пометку с тех из них, которые нужно исключить.
3. Присвойте отчету имя.
4. Щелкните по кнопке OK, чтобы начать создание отчета в
соответствии с выбранными предпочтениями.
9
Отчеты
Создание отчета
142
Ниже представлен пример того, как отчет о съемке будет выглядеть
на
экране:
После того как отчет сгенерирован, его можно свободно редактировать:
удалять или заменять части текста и т.п. Когда окно отчета активно,
для
форматирования документа можно также использовать функции,
доступные из меню
Отчет:
• Шрифт...: Позволяет выбрать шрифт для текущего выделенного
объекта.
• Стиль списка: Добавляет/снимает маркер абзаца в начале текущего
параграфа.
• Параграф...: Позволяет задать параметры текущего абзаца
• Таблицы...: Позволяет установить табуляцию для выделенного
абзаца.
Кроме того, можно задать ширину документа, выделив весь текст и
переместив 2 маркера на линейке в нужное положение.
Отчеты
Вставка карты в отчет
Отчеты
143
Вставка карты в отчет
Добавление карт в отчеты придаст результатам большую четкость и
произведет на ваших клиентов более выгодное впечатление.
Чтобы вставить в отчет карты, выполните следующее:
• Убедитесь, что документ отчета, в который следует вставить карту,
открыт.
• Нажмите на закладку «Вид съемки».
• Расположите этот Вид таким образом, чтобы все элементы,
присутствие которых необходимо в отчете, были видимы.
• Щелкните в любом месте окна "Вид съемки", чтобы сделать
его
активным.
• В строке меню выберите команду Правка>Копировать вид.
• Щелкните по закладке с именем отчета, чтобы сделать его
активным.
• Щелкните в том месте отчета, куда необходимо вставить
содержимое окна "Вид съемки" (укажите точку ввода).
• В строке меню выберите команду Правка>Вставить. В результате
точная копия окна "Вид съемки" появится в отчете в виде
изображения, помещенного в точку ввода.
• Чтобы сохранить файл отчета, в строке меню выберите команду
Файл>Сохранить отчет.
В отчет можно вставить любой число карт из окна "Вид съемки".
Для
этого повторите вышеуказанную процедуру столько раз, сколько
потребуется. При этом каждый раз необходимо убеждаться, что в окне
"Вид
съемки" отображается именно то, что следует вставить в отчет, а
также удостовериваться, что в документе отчета правильно указана точка
ввода перед вставкой.
9
Отчеты
Вставка карты в отчет
144
Экспорт данных
Экспорт данных в файл
Экспорт
данных
145
Раздел 10: Экспорт данных
Экспорт данных в файл
- Выберите данные для экспорта. Данные можно выбрать в
документе карты или таблицы.
- В строке меню GNSS Solutions нажмите на
Проект>Экспортировать географические данные в файл.
В
следующей таблице представлены все форматы экспорта,
поддерживаемые программой GNSS Solutions, и типы
экспортируемых данных.
- Выберите на диске каталог, в который будет сохранен
экспортируемый файл, и введите для него имя.
- Щелкните по кнопке Сохранить, чтобы экспортировать данные в
этот файл.
Формат экспорта Точки Векторы Объекты
NMEA (*.txt файл) 3
TDS (*.CR5 файл) 3
Carlson (*.CRD файл) 3
Пользовательский 3 3
Ashtech (O*.* файл) 3
AutoCAD (*.DXF файл) 3
10
Экспорт данных
Создание пользовательских форматов
146
Создание пользовательских форматов
В программе GNSS Solutions можно легко создать формат импорта или
экспорта данных, отвечающий вашим потребностям. Вся процедура
создания происходит в одном диалоговом окне, открыть которое
можно с помощью описанных ниже действий, после того как в
программе GNSS Solutions будет открыт проект:
- В строке меню GNSS Solutions выберите Проект>Загрузить
географические данные из файлов
или Проект>Экспортировать
точки в файл на диске...
- В левой части появившегося диалогового окна выберите Точки
или
Векторы, в зависимости от того, для какого из этих объектов
создается пользовательский формат.
- Для того чтобы создать новый формат, щелкните по кнопке или
по кнопке , что позволяет внести изменения в уже
существующий пользовательский формат, выбрав его в списке
справа. В открывшемся диалоговом окне задайте новый или
отредактируйте уже существующий пользовательский формат.
Это диалоговое окно разбито на 5 основных панелей, как показано на
рисунке ниже:
- Панель, в которой задается имя файла, содержащего создаваемый
пользовательский формат (1).
- Панель для выбора параметров, которые можно вставить в
пользовательский формат, а также кнопки добавления параметров и
кнопки выбора заголовка/тела формата (2).
- Панель редактирования заголовка пользовательского формата (3).
- Панель редактирования тела пользовательского формата (4).
- Панель, позволяющая посмотреть пример вывода файла с данными
в определяемом пользовательском формате (5).
