472 Глава17

Для получения всех SYSMOD, включая HOLDDATA, для определенного продукта

(например, для WebSphere Application Server), используется следующая команда:

SET BDY(GLOBAL).

RECEIVE FORFMID(H28W500).

17112 Использование команды APPLY

Команда APPLY определяет, какие из полученных SYSMOD нужно выбрать для уста-

новки в целевых библиотеках (target libraries, TLIB). SMP/E также проверяет, установ-

лены ли все требуемые SYSMOD (предварительные условия), или устанавливаются ли

они параллельно и в правильной последовательности. Источником элементов явля-

ются наборы данных SMPTLIB, набор данных SMPPTS или отдельные библиотеки, в

зависимости от того, как была выполнена упаковка. На этом этапе обработки SMP/E

выполняются следующие действия:

• Запуск требуемой утилиты для установки SYSMOD в целевой библиотеке в за-

висимости от типа входного текста и изменяемого целевого модуля.

• Обеспечение корректной связи нового SYSMOD с другими SYSMOD в целевой зоне.

• Модификация CSI с отображением обновленных модулей.

Команда APPLY обновляет системные библиотеки, и ее следует осторожно ис-

пользовать в реальной рабочей системе. Рекомендуется сначала использовать копию

рабочих целевых библиотек и зон.

Целевая зона отражает содержимое целевых библиотек. Поэтому после завершения

работы утилиты и обновления зоны она точно отражает состояние этих библиотек.

{

Целевые

библиотеки

Целевая зона

SMPPTS

Глобальная зона

Записи SYSMOD

обновлены

SMPTLIB

Дистрибутивные

библиотеки

Дистрибутивная

зона

Записи SYSMOD

Элементы созданы

Системные

утилиты

Рис 1716 ОбработкакомандыAPPLYвSMP/E

 ИспользованиеSMP/E 473

Обновление целевой зоны происходит при обработке команды APPLY

(рис. 17.16):

• Все записи SYSMOD в глобальной зоне обновляются таким образом, чтобы от-

разить применение SYSMOD к целевой зоне.

• Целевая зона точно отражает каждую примененную запись SYSMOD. Также

в целевой зоне создаются записи элементов (такие как MOD и LMOD).

• Записи BACKUP создаются в наборе данных SMPSCDS, чтобы можно было вы-

полнить восстановление SYSMOD, если это будет необходимо.

Подобно процессу RECEIVE, команда APPLY имеет множество разных операндов,

обеспечивающих гибкость выбора SYSMOD, которые требуется установить в целевых

библиотеках, и обеспечивает разнообразные выходные данные. Используемые ди-

рективы указывают SMP/E, что нужно установить.

Чтобы установить только PTF SYSMOD, введите команду, подобную следующей:

SET BDY(ZOSTGT1).

APPLY PTFS.

Чтобы выбрать PTF SYSMOD, укажите их в директивах, например:

SET BDY(ZOSTGT1).

APPLY SELECT(UZ00001, UZ00002).

Иногда может потребоваться установить только корректирующие исправления

(APAR) или пользовательские модификации (USERMOD) в целевую библиотеку, на-

пример:

SET BDY(ZOSTGT1).

APPLY APARS

USERMODS.

В других случаях, может потребоваться обновить выбранный продукт с дистрибу-

тивной ленты:

SET BDY(ZOSTGT1).

APPLY PTFS

FORFMID(H28W500).

или

SET BDY (ZOSTGT1).

APPLY FORFMID(H28W500).

В этих двух примерах, SMP/E применяет все применимые PTF для FMID. Если не

указано иное, PTF является используемым по умолчанию типом SYSMOD.

Использование APPLY CHECK

Иногда может требоваться просмотреть, какие SYSMOD есть в наличии, прежде чем

их устанавливать. Для этого следует включить операнд CHECK в команды, например,

следующим образом:

474 Глава17

SET BDY(MVSTGT1).

APPLY PTFS

APARS

FORFMID(HOP1)

GROUPEXTEND CHECK.

После выполнения этих команд, можно просмотреть отчет о статусе SYSMOD, ка-

кие SYSMOD были бы установлены, если бы не был задан операнд CHECK. Если вас

устраивают результаты проверки, можно ввести команды повторно без операнда

CHECK, чтобы действительно установить SYSMOD.

17113 Использование команды ACCEPT

После установки и тестирования SYSMOD в целевой библиотеке изменения прини-

маются командой ACCEPT. Она устанавливает выбранные SYSMOD в соответствую-

щих дистрибутивных библиотеках.

В команде ACCEPT указываются операнды, сообщающие, какой из полученных

SYSMOD нужно выбрать для установки. На этом этапе SMP/E также убеждается в том,

что выбран правильный функциональный уровень каждого элемента.

SMPPTS

MCS-записи

«удалены»

Глобальная зона

SYSMOD-записи

«удалены»

SMPTLIB

Относительные

файлы

Целевые

библиотеки

Целевая

зона

Записи элементов

«созданы»

}

Дистрибутивные

библиотеки

Дистрибутивная

зона

SYSMOD-записи

Систе

мны

ут

илиты

Рис 1717 ОбработкакомандыACCEPTвSMP/E

Команда ACCEPT выполняет следующие задачи (рис. 17.17):

• Обновляет записи CSI, указывая целевые элементы в дистрибутивной зоне.

• Выполняет перекомпоновку или создание целевых элементов в дистрибутив-

ных библиотеках, используя содержимое SYSMOD в качестве входных данных.

 ИспользованиеSMP/E 475

• Проверяет записи CSI целевой зоны для затрагиваемых модулей и SYSMOD на

согласованность с содержимым библиотеки.

• Выполняет обслуживание устаревших элементов. При обработке команды

ACCEPT удаляются записи CSI глобальной зоны, разделы PTS и SMPTLIB для за-

трагиваемых SYSMOD. Например, ACCEPT удаляет записи SYSMOD глобальной

зоны и операторы MCS в наборе данных SMPPTS для тех SYSMOD, которые

были приняты в дистрибутивной зоне.

Есть возможность пропустить очистку глобальной зоны в SMP/E. В этом случае

SMP/E сохраняет эту информацию.

SMP/E может остановить обработку команды ACCEPT. Это позволяет убедиться в

том, что все предварительные требования выполнены, перед установкой SYSMOD.

Это позволяет посмотреть, что произойдет, в действительности не модифицируя

дистрибутивные библиотеки (что помогает выявлять проблемы).

Важно! Если SYSMODсодержитошибку,неследуетегопринимать(командойACCEPT)Процесс

RESTOREвыбираетмодули,обновленныезаданнымSYSMOD,ивыполняетперекомпоновкуих

копийвцелевыхбиблиотеках,используявкачествевходныхданныхопределенныемодули

вдистрибутивныхбиблиотекахКрометого,RESTOREобновляетзаписицелевойзоныCSI,

чтобыотразитьудалениеSYSMODПослезавершенияобработкикомандыACCEPT,невозможно

отменитьизменения,такчтоизменениястановятсяперманентными

После применения SYSMOD в целевой зоне можно указать SMP/E, что нужно уста-

новить только приемлемые PTF SYSMOD в дистрибутивной зоне:

SET BDY(ZOSDLB1).

ACCEPT PTFS.

Чтобы установить определенные PTF SYSMOD:

SET BDY(ZOSDLB1).

ACCEPT SELECT(UZ00001,UZ00002).

Иногда возникают ситуации, когда требуется обновить определенный продукт

с использованием всех SYSMOD:

SET BDY(ZOSDLB1).

ACCEPT PTFS

FORFMID(H28W500).

или

SET BDY(ZOSDLB1).

ACCEPT FORFMID(H28W500).

ПримечаниеВдвухвышеперечисленныхслучаях,SMP/EпринимаетвсеприменимыеPTFдля

продуктасFMIDH28W500,расположенноговдистрибутивнойзонеZOSDLB1

476 Глава17

Принятие предварительных SYSMOD

При установке SYSMOD может быть неизвестно, имеются ли предварительные требо-

вания (это может быть связано с тем, что ERROR SYSMOD не устанавливаются). В та

ких ситуациях можно указать SMP/E, что необходимо проверить доступность анало-

гичного (или замещающего) SYSMOD, указав операнд GROUPEXTEND:

SET BDY(ZOSDLB1).

ACCEPT PTFS

FORFMID(H28W500)

GROUPEXTEND.

Примечание Если SMP/EнеможетнайтитребуемыйSYSMOD,онищетииспользуетSYSMOD,

замещающийтребуемый

Хороший способ посмотреть, какие SYSMOD включены, прежде чем их устанав-

ливать, заключается в использовании операнда CHECK:

SET BDY(ZOSTGT1).

ACCEPT PTFS

FORMFMID(H28W500)

GROUPEXTEND

CHECK.

Отчеты ACCEPT

После завершения последнего этапа, следующие отчеты позволяют оценить резуль-

таты:

• SYSMOD Status Report (отчет состояния SYSMOD) – содержит обзор обработки,

выполненной для каждого SYSMOD, на основании операндов, заданных в ко

манде ACCEPT.

CSI

Дистрибутивная

зона

CSI

Целевая

зона

TLIBs

DLIBs

SMPTLIBs

PTS

RECEIVE APPLY

RESTORE

CSI

Глобальная

зона

Рис 1718 ОбзорпроцессаобработкиSMP/E

 ИспользованиеSMP/E 477

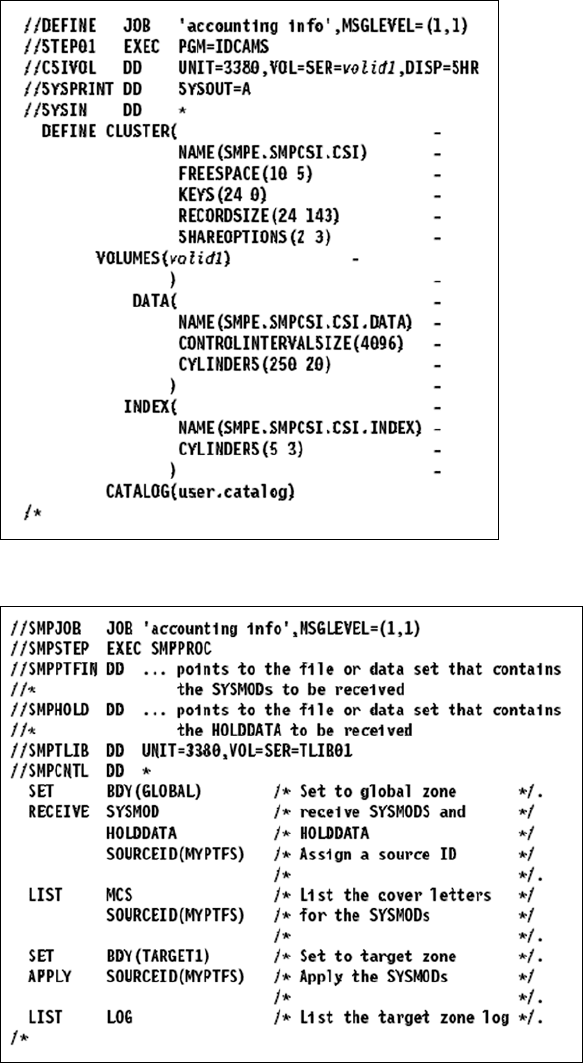

Рис 1719 ПримеропределениякластераCSIVSAM

Рис 1720 ПримерпакетногозаданияSMP

478 Глава17

• Element Summary Report (обзорный отчет элементов) – содержит подробное

описание каждого элемента, затронутого обработкой команды ACCEPT, и ука-

зывает библиотеку, в которой он находится.

• Causer SYSMOD Summary Report (обзорный отчет причинных SYSMOD) – со-

держит список SYSMOD, вызвавших отказы других SYSMOD, и описывает

ошибки, которые нужно исправить для успешной обработки.

• File Allocation Report (отчет о распределении файлов) – содержит список на-

боров данных, используемых для принятия (командой ACCEPT) обработки,

и предоставляет информацию об этих наборах данных.

17114 Прочие средства SMP/E

Вся информация, расположенная в глобальной зоне (рис. 17.18), в сочетании

с информацией, находящейся в целевой и дистрибутивной зонах, составляют данные,

требуемые SMP/E для установки и отслеживания программного обеспечения систе-

мы, и часто они составляют большой объем данных. Эту информацию можно вывес-

ти, используя следующие средства SMP/E:

• Команда LIST создает распечатку с информацией о системе.

• Команда REPORT проверяет, сравнивает и генерирует распечатку с информа-

цией о содержимом зоны.

• Диалоги QUERY в ISPF.

• SMP/E CSI API можно использовать для создания приложений, запрашивающих

содержимое системы.

1712 Наборы данных, используемые SMP/E

Возвратимся к обсуждению того, как SMP/E хранит информацию о системе. Когда

SMP/E обрабатывает SYSMOD, он устанавливает элементы в соответствующих библи-

отеках и обновляет собственные записи о выполненной обработке. SMP/E устанавли-

вает элементы программы в библиотеках двух типов.

• Целевые библиотеки (target libraries) содержат исполняемый код, необходи-

мый для работы системы (например, библиотеки, с которых происходит за-

пуск рабочей системы или тестовой системы).

•

Дистрибутивные библиотеки (distribution libraries, DLIB) содержат главные

копии каждого элемента системы. Они используются как входные данные

SMP/E-команды GENERATE или процесса генерации системы

для построения

целевых библиотек новой системы. Кроме того, они используются в SMP/E для

резервного копирования, когда необходимо выполнить замену или обновле-

ние элементов в целевых библиотеках.

Для установки элементов в этих библиотеках, SMP/E использует базу данных, со-

стоящую из нескольких типов наборов данных.

• Наборы данных SMPCSI (CSI) представляют собой наборы данных VSAM, ис-

пользуемые для управления процессом установки и записи результатов обра-

ботки. CSI можно разделить на несколько разделов, используя ключевую

структуру VSAM. Каждый раздел называется зоной (zone).

 ИспользованиеSMP/E 479

Существует три типа зон.

Одиночная глобальная зона (global zone) используется для записи инфор-

мации о SYSMOD, полученных в наборе данных SMPPTS. Глобальная зона

также содержит информацию, позволяющую SMP/E осуществлять доступ

к другим двум типам зон, информацию о системных утилитах, вызываемых

SMP/E для установки элементов из SYSMOD, и информацию, позволяющую

настраивать обработку SMP/E.

Одна или несколько целевых зон (target zones) используются для записи

информации о состоянии и структуре (целевых) библиотек операционной

системы. Каждая целевая зона также указывает на соответствующую дист-

рибутивную зону, которая может использоваться при работе команд APPLY,

RESTORE и LINK, когда SMP/E обрабатывает SYSMOD, и требуется проверить

уровень элементов в дистрибутивных библиотеках.

Одна или несколько дистрибутивных зон (distribution zones) используются

для записи информации о состоянии и структуре дистрибутивных библио-

тек (DLIB). Каждая DLIB-зона также указывает на соответствующую целевую

зону, которая используется, когда SMP/E принимает SYSMOD, и требуется

проверить, был ли SYSMOD уже применен.

Набор данных SMPCSI может содержать несколько зон (в действительности, набор

данных может содержать до 32 766). Например, набор данных SMPCSI может содер

жать глобальную зону, несколько целевых зон и несколько дистрибутивных зон. Зоны

также могут находиться в отдельных наборах данных SMPCSI. Один набор данных

SMPCSI может содержать только глобальную зону, другой набор данных SMPCSI содер-

жит целевые зоны, и третий набор данных SMPCSI содержит дистрибутивные зоны.

• Набор данных SMPPTS (PTS) представляет собой набор данных для временного

хранения SYSMOD, ожидающих установки. PTS используется только как набор

данных для хранения SYSMOD. Команда RECEIVE сохраняет SYSMOD непосред-

ственно в PTS без каких-либо изменений в информации SMP/E. PTS связан

с глобальной зоной, так как оба набора данных содержат информацию о полу

ченных SYSMOD. Только один PTS можно использовать для заданной глобаль-

ной зоны. Поэтому можно рассматривать глобальную зону и PTS как пару на-

боров данных, обрабатываемых (например, удаляемых, сохраняемых или мо-

дифицируемых) параллельно.

• Набор данных SMPSCDS (SCDS) содержит резервные копии записей целевой

зоны, модифицируемых во время обработки команды APPLY. Таким образом,

каждый SCDS непосредственно связан с определенной целевой зоной, и каж-

дая целевая зона должна иметь собственный SCDS. Наборы данных SCDS ис-

пользуются в SMP/E для хранения резервных копий записей целевой зоны,

модифицируемых во время обработки команды APPLY. Таким образом, каждый

SCDS непосредственно связан с определенной целевой зоной, и каждая целе-

вая зона должна иметь собственный SCDS.

SMP/E также использует следующие наборы данных:

• Набор данных SMPMTS (MTS) представляет собой библиотеку, в которой SMP/E

хранит копии макросов во время установки, если не задана другая целевая

480 Глава17

библиотека макросов. Таким образом, MTS связан с определенной целевой зо-

ной, и каждая целевая зона должна иметь собственный набор данных MTS.

• Набор данных SMPSTS (STS) представляет собой библиотеку, в которой SMP/E

хранит копии исходного кода во время установки, если не задана другая целе-

вая библиотека исходного кода. Таким образом, STS связан с определенной

целевой зоной, и каждая целевая зона должна иметь собственный набор дан-

ных STS.

• Набор данных SMPLTS (LTS) представляет собой библиотеку, содержащую ба-

зовую версию загрузочного модуля. Загрузочный модуль в этой библиотеке

определяет распределение SYSLIB для явного включения модулей. Таким обра-

зом, LTS связан с определенной целевой зоной, и каждая целевая зона должна

иметь собственный набор данных LTS.

• Другие наборы данных утилит и рабочие наборы данных.

SMP/E использует информацию в наборах данных CSI для выбора требуемых

уровней устанавливаемых элементов, для определения того, какие библиотеки долж-

ны содержать те или иные элементы, и какие системные утилиты нужно вызывать для

установки.

Системные программисты могут также использовать наборы данных CSI для по-

лучения последней информации о структуре, содержимом и состоянии системы.

SMP/E предоставляет эту информацию в отчетах, листингах и диалогах для выполне-

ния следующего:

• изучения функциональных и сервисных уровней;

• представления о пересечениях и связях SYSMOD (установленных или ожидаю-

щих установки);

• построения потоков заданий для обработки в SMP/E.

1713 Заключение

Как системный программист z/OS, вы будете отвечать за обеспечение правильной ус-

тановки всех программных продуктов и их модификаций в системе. Основным средс-

твом установки и обновления программного обеспечения в z/OS является SMP/E.

SMP/E можно запустить либо используя пакетные задания, либо используя диало-

ги в ISPF/PDF (Interactive System Productivity Facility/Program Development Facility).

Используя диалоги SMP/E, можно осуществлять интерактивное опрашивание базы

данных SMP/E, а также создание и передачу заданий для обработки команд SMP/E.

Программное обеспечение, устанавливаемое с использованием SMP/E, должно

быть упаковано как системные модификации (SYSMOD), совмещающие обновлен-

ный элемент с управляющей информацией. Эта информация описывает элементы

и связи программного обеспечения с другими продуктами или службами, которые

также могут быть установлены в системе.

На большом предприятии системный программист часто использует SMP/E JCL

и команды, однако MCS-инструкции SMP/E редко составляются тем же системным про

граммистом. Упаковка продукта и SYSMOD включает необходимые MCS-операторы.

 ИспользованиеSMP/E 481

Критически важной обязанностью системного программиста является работа

с группой устранения дефектов IBM при возникновении проблем в z/OS или допол

нительных продуктах IBM. Разрешение проблем требует от системного программиста

получения и применения исправлений в системе предприятия.

Основные термины в этой главе

Авторизованныйотчетобанализе



программы(APAR)

Консолидированнаябазаданных

составапрограммногообеспечения

(CSI)

Дистрибутивнаябиблиотека



(DLIB)

Дистрибутивнаязона Глобальнаязона Временноепрограммное

исправление(PTF)

SYSMOD Целеваябиблиотека Целеваязона

1714 Контрольные вопросы

Чтобы проверить понимание материала этой главы, ответьте на следующие вопросы:

1. Какое назначение SMP/E имеет в системе z/OS?

2. Какие два типа функциональных SYSMOD существуют? В чем их различия?

3. Какая информация хранится в наборе данных CSI?

4. В чем различие между APAR и PTF?

5. Заполните пробел: В SMP/E команда ______ используется для установки выбран

ных SYSMOD в соответствующих дистрибутивных библиотеках.

1715 Темы для дальнейшего обсуждения

В чем состоит важность организованного процесса управления изменениями в пред-

приятии, использующем большие системы? Каким образом установка и обслужива-

ние обеспечивают основу для высокой доступности в среде z/OS?
