Глава IV

Векторизация изображений

Rsste

Растровое изображение может быть внедрено из буфера (New

гайег

from Clipboard) или получено из файла (рис. 4.29). Мож-

но обрабатывать растровые картинки форматов: TIFF, PCX, BMP,

PNG, TGA, JPG, ICO (файл иконок Windows), CUR (файл курсора

Windows).

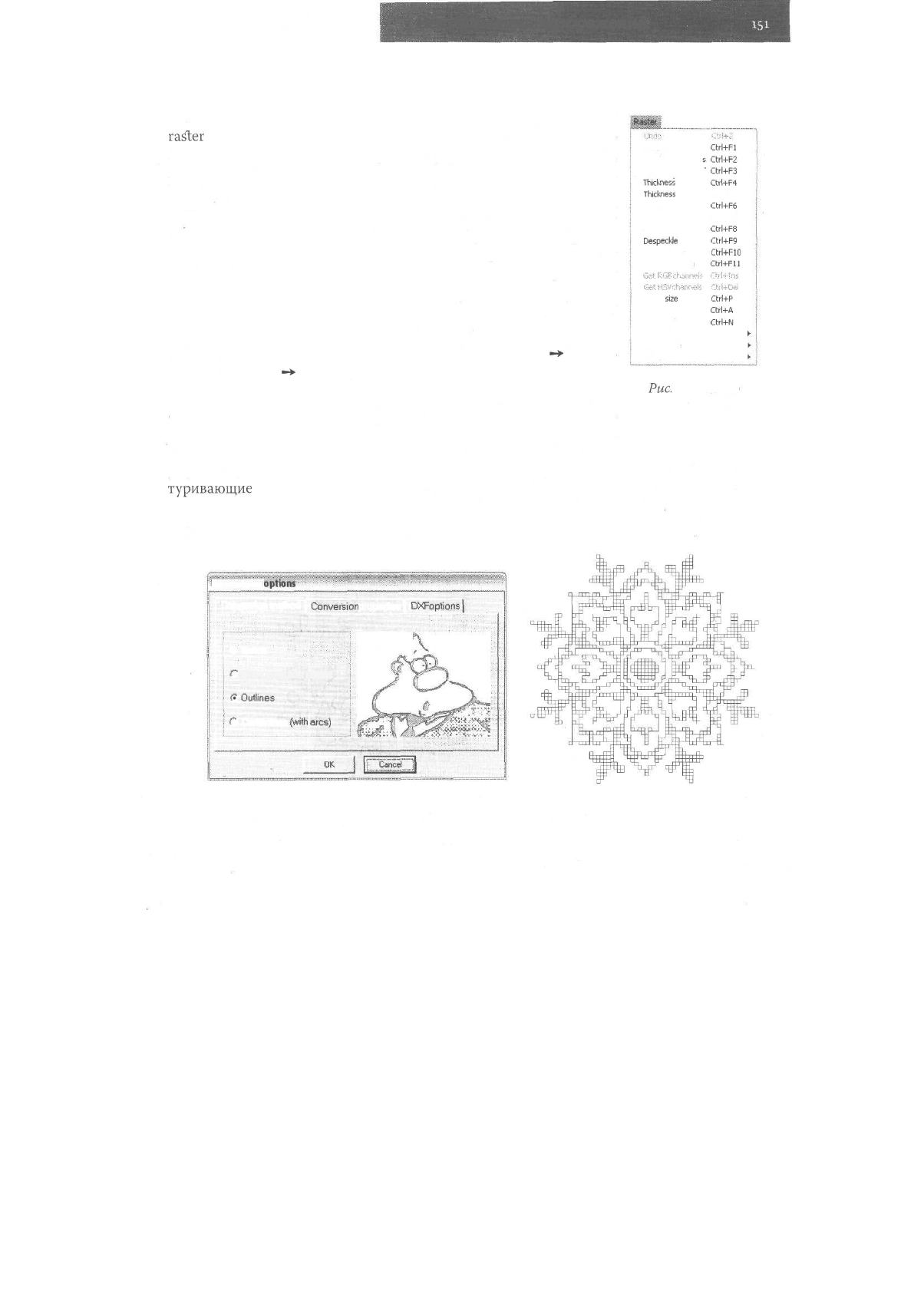

Программа позволяет совершать простейшие операции над раст-

ровыми картинками (рис. 4.29): Rotate (Поворот), Crop (Обрезка),

Invert (Инверсия цвета), Resample (Изменение разрешения), Filter

Median (Фильтр усреднения - осуществляет легкое размытие

изображения, позволяя избавиться от высокочастотного шума, на-

пример типографского муара или фотографического зерна), Color

Mode (Изменения цветового представления).

Настройки векторизации скрыты в меню Recognition

-#•

Options

(Распознавание

•*•

параметров) - рис. 4.30.

Во вкладке Conversion Method (Метод преобразования) - рис.

4.30 - выбирается метод векторизации. Возможны методы: Solids

(Заполнение однородным векторным заполнителем) - рис. 4.31,

Lines, Arcs and Circles (Аинии, дуги и окружности) - способ, представляющий инте-

рес только для черчения, в компьютерной графике не используется, Outlines (Окон-

туривающие

линии), Centerlines (Центральная линия). С последними двумя спосо-

бами мы уже сталкивались в программах CorelTRACE и Adobe Streamline.

Разберем подробнее вариант Outlines как наиболее часто использующийся.

Rotate

Rotate on 2 point

Crop

Thickness

Thickness +

Invert

Flip Horizontally

Flip Vertically

DespecWe

Median filter

Holes removing

Get.

кйВ

сЬлпп?);

Gst

HSV

Aanraif

Paper

size

Resample

Color replacing...

Color adjusting

Color mode

Effects

Puc.

4.29.

Raster

Ctrl+Fl

CM+F2

CM+F3

Ctrl+F4

Clrl+F5

Ctrl+F6

Ctrl+F7

CM+F8

Ctrl+F9

Ctrl+FlO

Ctrl+Fll

CW-Нгв

CHI-tod

Ctrl+P

СЫ+А

Ctrl+N

Меню

Recognition

option»

Conversion method |

Conversion

properties ]

DXF

options

Г Solids

tines, arcs and circles

Outlines

Centerlines

(with

arcs)

Puc. 4.30, Меню Recognition Options. Вкладка

Conversion Method, метод - Outlines

Puc. 4.31. Трассировка по методу

Solids

Векторизация

изображений

Conversion

method Conversion

properties

DXF

options j

General

Orthogonal lines | Straight

lines

Circles

and arcs j

Minimal length of polyline

(pixels)

J!J

rec

(pixels)

Snap

outputdFawtng

(in

current

units)

(Metric

(mm)

Units

ISplines

Vector

file primitives

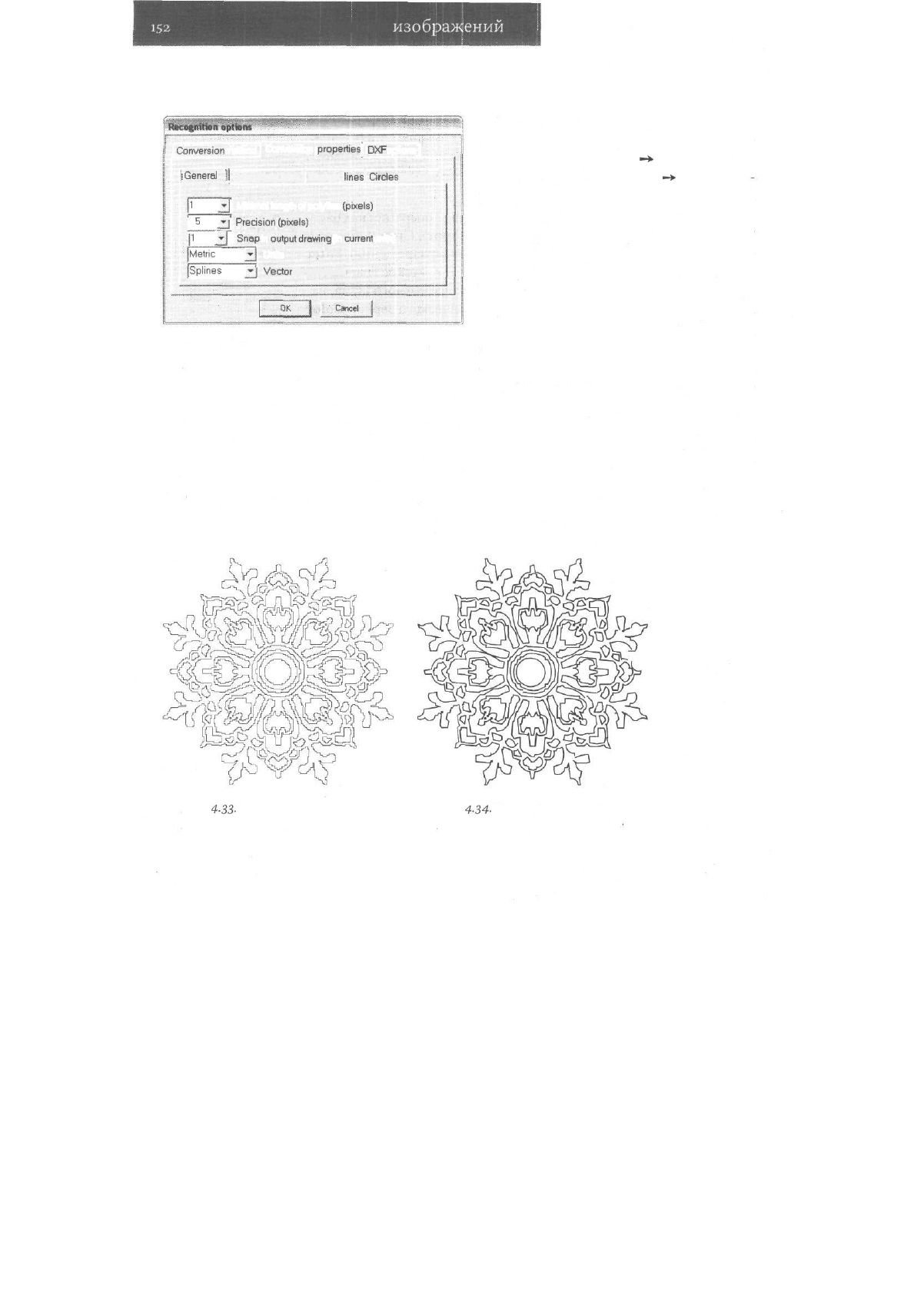

Puc. 4.32. Точная настройка параметров

преобразования по методу Outlines

Точная настройка параметров обра-

зующихся линий находится во вкладке

Conversion Properties

-*•

General (Па-

раметры преобразования

-»

Общие) -

рис. 4.32. Здесь можно выбрать Minimal

length of polyline (Минимальная толщи-

на линии), Precision (Точность), а также

Vector file primitives (Тип используемых

для описания линии векторных прими-

тивов).

К сожалению, даже при выборе в по-

следнем пункте Splines (Сплайн) система

все равно не хочет строить кубических

сплайнов и описывает фигуру прямыми

линиями, а также дугами и окружностя-

ми. Это хорошо заметно на рис. 4.33. Если мы ставим максимальную точность, век-

торный контур повторяет ступенчатый пиксельный край. Если же точность умень-

шить, фигура получается более гладкой, но несколько искаженной и с разрывами

(рис. 4.34). Для получения более-менее правдоподобного контура важно правильно

подобрать точность и в последней вкладке Circles and Arcs (Окружности и дуги) вы-

ставить точность распознавания дуг. Если распознавание дуг отключить, любой кон-

тур будет описываться отрезками и криволинейные фигуры превратятся в ломаные.

Рис.

4-33-

Векторизация

максимальной точностью

Рис.

4-34-

Трассировка с уменьшенной

точностью и применением дуг

Глава IV

Векторизация изображений

Если необходимо обойти контур с большой точностью, можно установить макси-

мальную точность во вкладке General и отключить дуги, а затем в CorelDRAW вы-

полнить уменьшение числа узлов выделенных участков кривой при помощи инстру-

мента Shape Tool из меню работы с узлами.

Во вкладке Filled Outlines (Заполнение) выбирается заполнение промежутка меж-

ду

оконтуривающими

линиями. В большинстве случаев заполнение лучше просто от-

ключить.

Для варианта Centerlines, как обычно, создаются линии по центру исходного кон-

тура. Как и в случае с Outlines, для создания плавной линии необходимо использо-

вать дуги и окружности (вкладка Circles and Arcs).

При трассировке в варианте Centerlines, как обычно, мы имеем дело с короткими

фрагментами линий. Склеивать их можно в той программе, в которой мы будем ра-

ботать с векторным изображением. В Adobe

Illustrator

нужно, разгруппировав изоб-

ражение, инструментом Direct Selection Tool выделять точки соприкосновения ли-

ний и соединять их командой Object-Path-Join. В CorelDRAW для этого необходимо

вначале объединить линии при помощи команды Combine, затем попарно соединить

концы нужных отрезков командой из меню работы с узлами.

Другие трассировщики

Целый ряд программ трассировки разработан для использования в геоинформаци-

онных системах. Это Vectory, Easy

Trace,

RasterDesk

и другие.

Практически все они рассчитаны на взаимодействие с AutoCAD или другими сис-

темами электронного проектирования и предназначены для сканирования карт, чер-

тежей и схем. Для наших целей они не слишком удобны, хотя, при желании, файлы

AutoCAD можно импортировать в CorelDRAW.

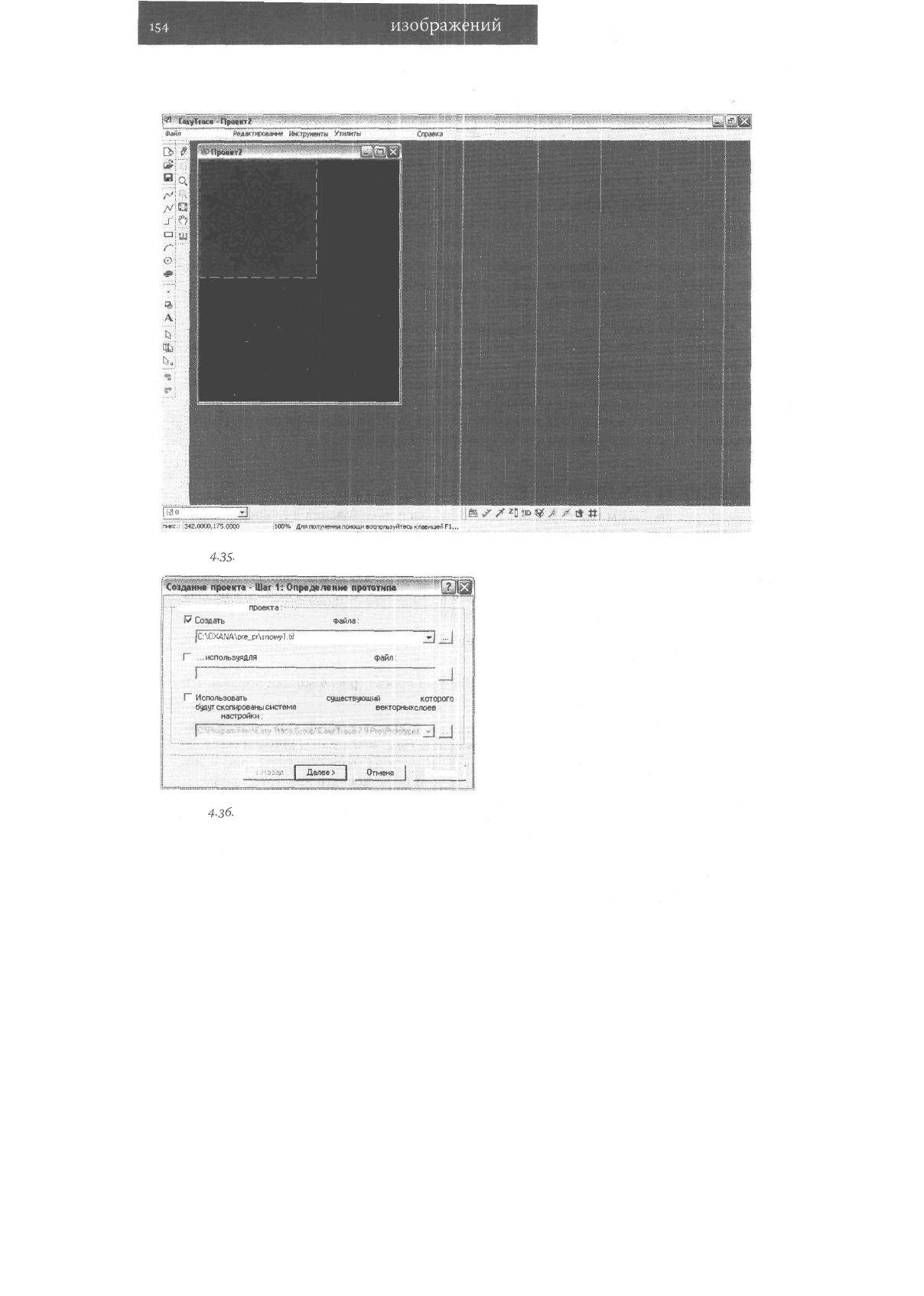

В качестве примера приведем программу Easy Trace. Она имеет русскоязычный

интерфейс (рис. 4.35).

Для начала работы необходимо создать новый проект (рис. 4.36) или привязать к

имеющемуся нужный растровый файл

Трассировку можно делать в ручном режиме, выбирая нужный тип линии в пик-

тографическом меню или в меню Инструменты (рис. 4.37), или в автоматическом.

Режим автоматической трассировки устанавливается из меню Утилиты (рис. 4.38).

Настраивается размер объектов, которые можно игнорировать при трассировке, и

формирование контуров по границам или центрам пикселов (рис. 4.39). По рис. 4.40

вы можете судить о качестве трассировки.

Векторизация

изображений

Файл

Проект Вид

Р*лактироеамие

Имструнвнты

Утилиты

Сервис Окна

Справка

Рис.

4-35-

Экран программы Easy Trace

Варианты созданий

проекта:

Создать

проект на основе растрового

Файла:

ислояьзая

для

его привязки TAB или WORLD •

Файл:

Г"

Использовать

в качестве прототипа

существующий

проект, из

которого

оуцуг

скопированы

система

координат, структура

векторных

слоев

другие

настройки;

Справка |

Рис.

4-36.

Создание проекта

Глава IV

Векторизация изображений

3D полилиния

Точка

Текст

Бпок

Простановка

высот

Ленточный

полигон

Оформитель

Криволинейная

Прямолинейная

Ортогональная

Точечная

Оконтуривание штрих-областей

Прямоугольников

Окружностей

Наборы

цветов

Рис.

4-37-

Меню Инструменты

Топология

Базы данных

Вырезание

подпроектов

...

Сшивка

полипиний,..

Генерация

рамки и

сетки...

Генерация точек...

Уточнение области

автотрассировки,.,

Трассировка

линий..,

Сшивка

концов

полилиний...

Оптимизация формы

линий...

Распознавание

окружностей...

Распознавание ортогональных

объектов,.

Растеризация

векторных

данных.,,

Рис.

4-3$-

Меню Утилиты

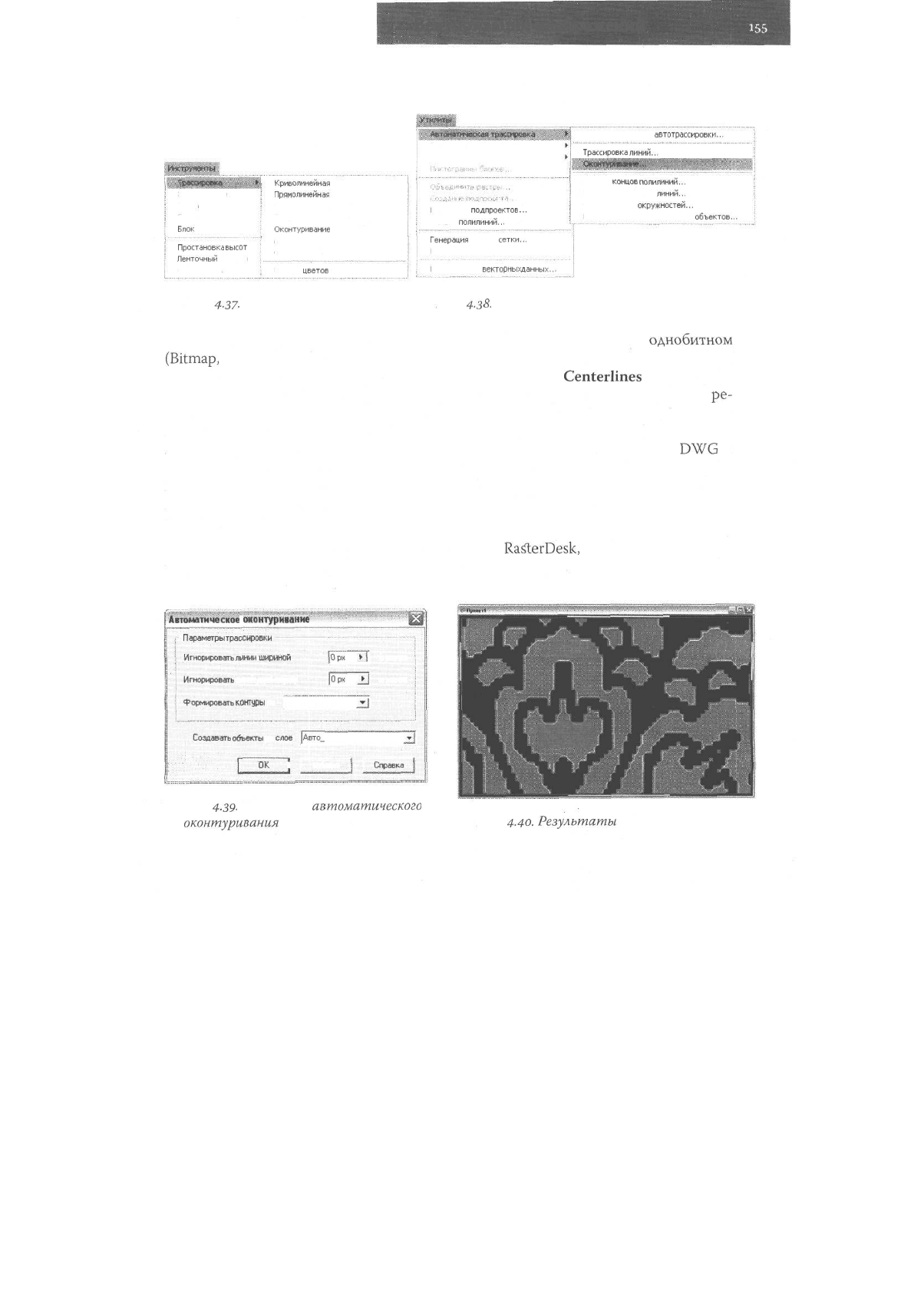

Для автоматической трассировки растровый объект должен быть в

однобитном

(Bitmap,

черно-белом) представлении. Пользователю предоставляется выбор двух

режимов автотрассировки: Трассировка линий - аналог

Center-lines

и Оконтури-

вание — аналог Outlines. На рис. 4.40 представлены результаты трассировки в

ре-

жиме Оконтуривания. Как видите, точность вполне приличная. Беда только с фор-

матами экспорта. Сохранить работу можно только во внутреннем формате. Для

экспорта предлагается несколько форматов, самые подходящие из которых

DWG

DXF (AutoCAD), все остальные имеют отношение исключительно к форматам карто-

графических систем. Еще одна неприятность заключается в том, что для окончания

процесса экспорта программа хочет открыть AutoCAD и, не найдя его, прекращает

процесс.

Другие же аналогичные программы, например

Ra^lerDesk,

вообще являются рас-

ширениями AutoCAD и работать без программы не желают.

Автоматическое

оконтуривание

•

Параметры

трассировки

Игнорировать

линии

шириной

jo'px"

и менее

Игнорировать

пятна

диаметром

рГрнjj

менее

Формировать

контуры

по [центрам пикселов

jjj

Создавать

объекты

на

слое

|Двто_

ОК

Отмена

Рис,

4-39-

Настройка

автоматического

оконтуривания

Рис.

4-4О.

Результаты

работы программы

Векторизация

изображений

В общем, можно сказать, что компьютерному графику от этих программ, как го-

ворится, ни жарко, ни холодно. А жаль, судя по всему, это

довольно

точные и друже-

любные программы.

Общий вывод, который можно сделать на основе рассмотрения программ-трас-

сировщиков: на сегодняшний день нет реальной альтернативы CorelTRACE и Adobe

Streamline.

Глава V

Использование конкретных

программ

сполъзование

конкретных

программ

Эта глава — не ликбез по программам: предполагается, что пользователь, рискнувший

довести свою идею до тиража, знаком, по крайней мере, с интерфейсом программы,

в которой он творит. Здесь речь пойдет о тех особенностях и, быть может, мелочах,

которые кажутся не очень важными дизайнеру, но весьма существенны при подго-

товке к печати.

Работа в CORELDRAW

Какие гадости не говорили бы в адрес этой программы, половина, если не больше,

пользователей России и немалое число по всему миру работают именно в ней. Конеч-

но, как и у любого пакета, у CorelDRAW есть свои, и немалые, минусы. Но если из-за

отдельных недочетов отказываться от программы - так как же это мы с вами, уважа-

емые господа, до сих пор не удалили с диска каталог Windows. Если говорить серьез-

но, CorelDRAW очень удобная и быстро (относительно Adobe

Illu^rator,

например)

работающая программа, в которой удобно создавать элементы упаковки, рекламные

модели, технические рисунки и многое другое. Длительно существовавшие пробле-

мы с передачей цвета почти преодолены в последних версиях, импорт/экспорт меж-

ду ним и Adobe

Illustrator,

являющимся неписанным стандартом для векторных про-

грамм, работает в обе стороны. При этом, разумеется, есть некоторые проблемы, и

мы постараемся показать, как их обойти.

Решение проблем с цветом

В CorelDRAW, как и в большинстве современных программ, предполагается исполь-

зование цветовых профилей. О плюсах и минусах применения профилей мы уже не-

однократно упоминали, об этом мы более рассуждать не будем, примем это как ре-

альность, против которой бороться бессмысленно.

158 Использование конкретных

программ

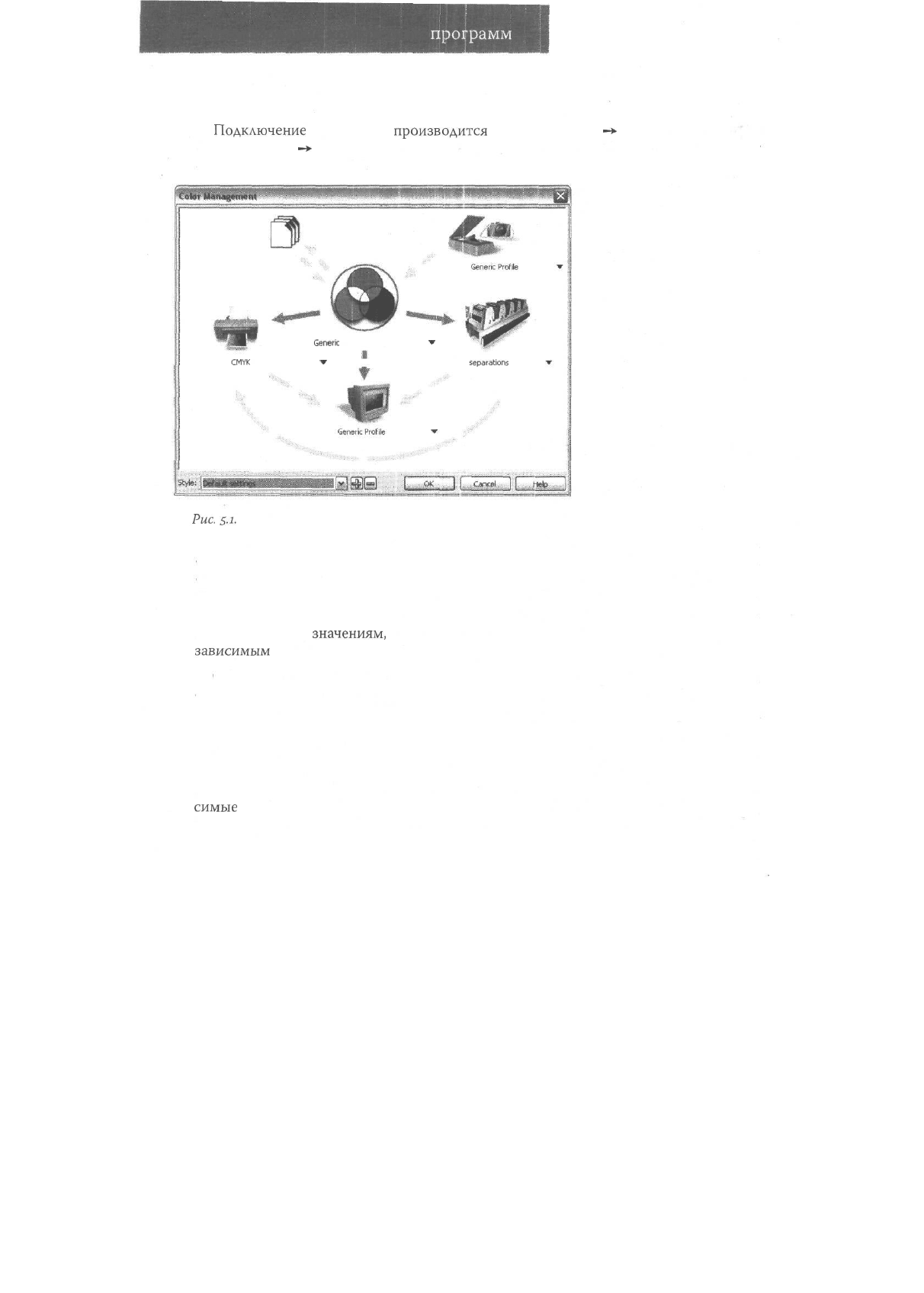

Подключение

профилей

производится

в меню Tools

-»•

Color Manmagement

(Инструменты

-*•

Управление цветом). По умолчанию окно Color Management имеет

следующий вид - рис. 5.1.

Generrc

internal RGB profile

Generic

CMYK

printer

profile

Generic

offset

separations

profile

Puc.

s.i.

Исходный вид окна Color Management

Программа дает возможность подключить профили для сканера, принтера, мони-

тора, фотовыводного устройства и изменить профиль для рабочего RGB-пространс-

тва - внутреннего цветового пространства, в котором и производятся изменения.

При смене последнего профиля изменяется вид сразу всего документа. При этом не

происходит реального искажения численных значений RGB, но цвета, соответствую-

щие конкретным

значениям,

становятся иными. Этот профиль не является апаратно-

зависимым

и не сохраняется вместе с документом.

Обратите внимание на стрелки на схеме, соединяющие различные компоненты

системы: так, монитор, в зависимости от установок, может пытаться отобразить цве-

товой охват пространства RGB или имитировать принтер или фотонаборый автомат

(ФНА)

рис. 5.2.

Остальные профили должны соответствовать оборудованию. Для установки про-

филя щелкните на названии профиля по изображению соответствующего оборудо-

вания (рис. 5.3). Не устанавливайте в качестве общего RGB-профиля аппаратно-зави-

симые

профили, тем более профили CMYK-устройств, например профиль принтера.

Те, кто совершает подобную ошибку, исходят из якобы логичной посылки: если все

Глава V

Использование конкретных программ

159

Generic internal RGB

profile

DL2324.

ice-

Model

unspecified

Generic offset separations profile

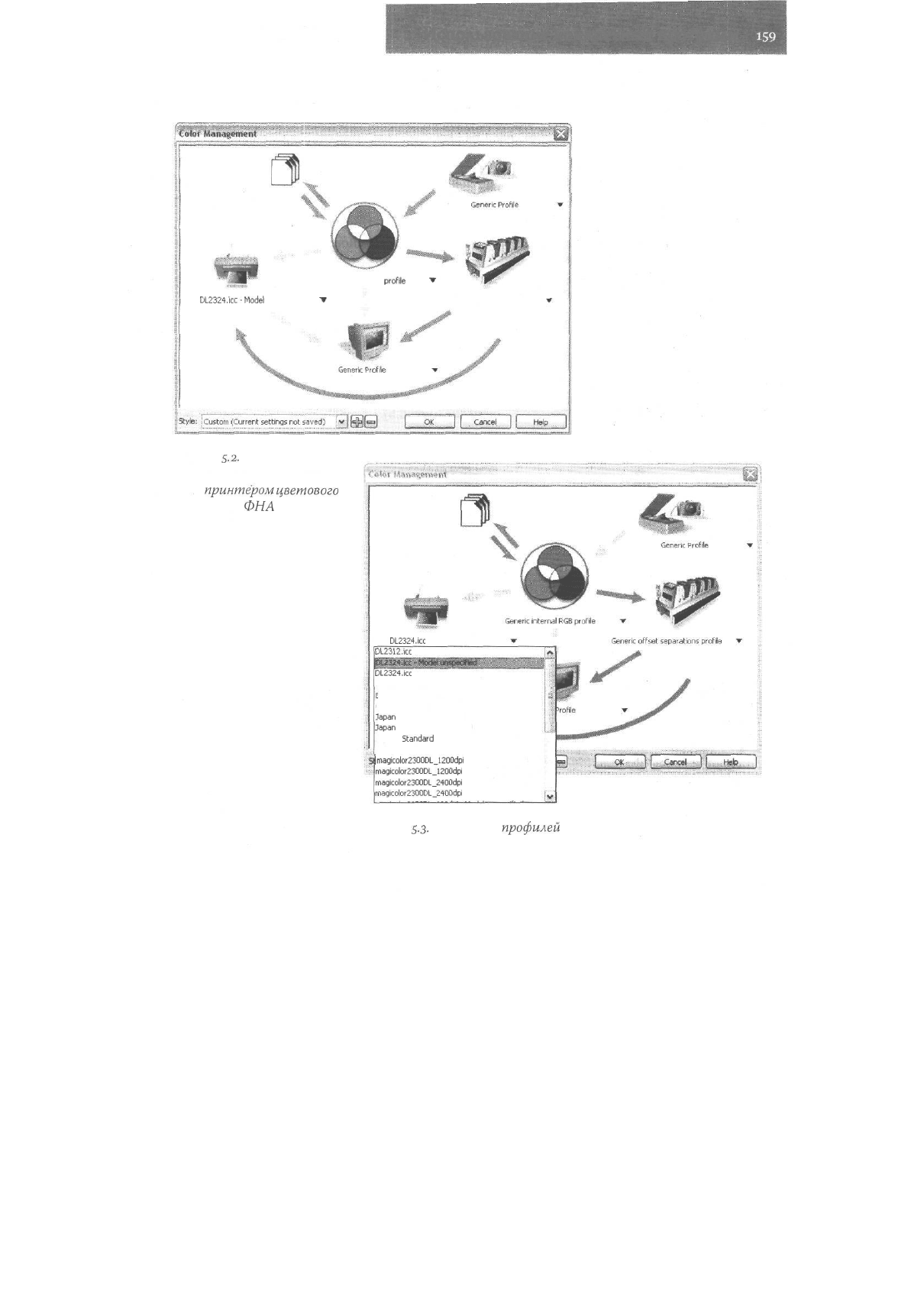

Рис.

s.2.

Включение

имитации монитором

принтером

цветового

охвата

ФНА

01.2324.ice

- Model unspecified

DL2312.icc

- Model unspecified

DL2324.icc

- Model unspecified (2)

Euroscale - Coated v2

iuroscale - Uncoated v2

Generic CMYK printer profile

lapan

- Color 2001 Coated

Japan

- Color 2001 Uncoated

Japan -

Standard

Japan - Web Coated (Ad)

•dmagicolor2300DL_1200dpi

- Model unspecified

magicolor2300DL_l200dpi

- Model unspecified (2)

magicolor2300DL_2400dpi

• Model unspecified

magicolor2300DL_2400dpi

- Model unspecified (2)

Puc.

5.3.

Установка

профилей

i6o

Использование

конкретных

программ

цвета в изображении

будут

соответствовать возможностям печати, искажений будет

меньше. На самом деле, искажения при этом возникают весьма значительные, при-

чем подобный поступок не окажется безнаказанным не только в CorelDRAW, ибо ис-

кусственное сужение общего рабочего цветового пространства вынуждает систему

делать ненужные преобразования и, кроме того, искажает экранную цветопередачу

документа.

Если у вас есть профили ко всему оборудованию, установите их. Если есть только

часть, попробуйте выбрать логичный вариант из имеющегося списка, например для

устройства офсетной печати - Euroscale Coated (европейский стандарт офсетной пе-

чати), но не устанавливайте профили случайным образом.

JW?»

Convert to

Bitmap^.

Trace

Bitmap..

I^Resample...

Inflate Bitmap

Bitmap Color Mask

3D Effects

Art Strokes

Blur

Camera

Color Transform

Contour

Creative

Distort

Noise

Sharpen

Plug-Ins

Black

and

White(l-bit)...

Grayscale (8-bit)

Duotone

(8-bit).,,

lab

Color (24-bit)

CMYK

Color (32-bit)

Apply ICC

Profile...

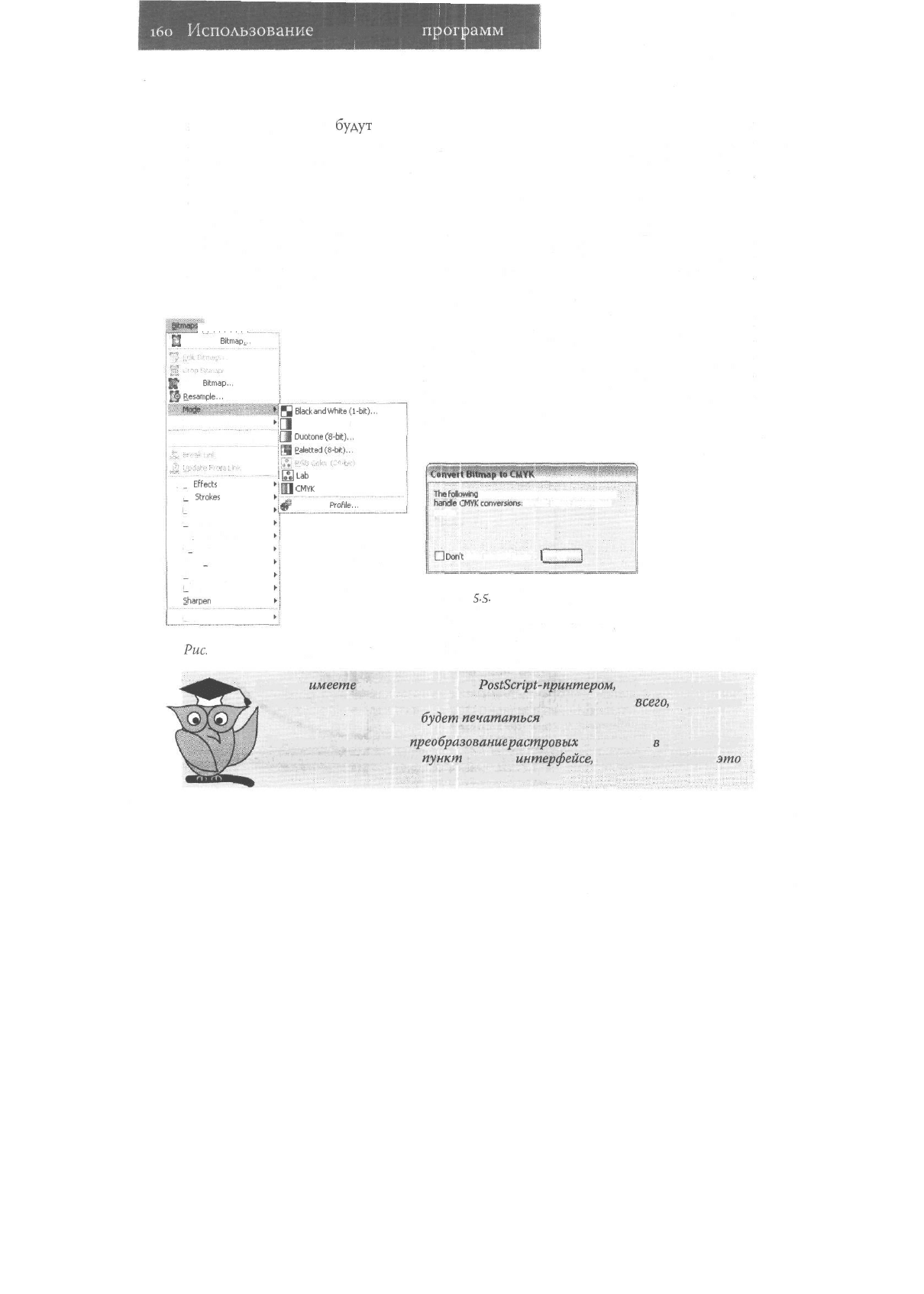

Имейте в виду, что преобразования растровой

графики из RGB в CMYK (Bitmap-Mode CMYK -

рис. 5.4) делаются здесь с использованием профи-

ля, установленного для фотонабора. При попытке

преобразования система об этом честно предуп-

реждает (рис. 5.5).

The

following

profile к selected in the Color Manager to

handte

CMVK

conversions;

Generic offset separations

profile.

Don't

show warning again

Puc.

5.4. Меню Bitmap-Mode

Рис.

$.$.

Сообщение при

преобразовании растровой

картинки из RGB в CMYK в

CorelDRAW

Если вы

имеете

дело с цветным не

PostScript-принтером,

семь раз подумайте,

стоит ли преобразовывать изображение в CMYK. Скорее

всего,

RGB-вари-

ант

будет

печататься

корректнее.

Не стоит выполнять

преобразование

растровых

картинок

CorelDRAW.

Хотя соответствующий

пункт

есть в

интерфейсе,

программа делает

зто

не лучшим образом.
