Контрольні запитання до теми 4

1. Характеристики вихідних умов і стану виробки.

2. Розрахункова схема до визначення гірничо-геомеханічних

параметрів під час витягування кріплення у виробці.

3. Чинники, що визначають залишкове навантаження на кріплення

виробки.

4. Обґрунтування параметрів паспорта перекріплення виробки.

5. Поняття про зону активізації зміщення порід у виробці під час

присікання порід за її контуром.

Тема 5

РІЗНОВИДИ РОБІТ ЩОДО РЕМОНТУ ПІДЗЕМНИХ

ВИРОБОК З РАМНИМ КРІПЛЕННЯМ

5.1 Загальні відомості

Обсяг і вид робіт, пов'язані з ремонтом виробок шахти, залежать

від:

1) площі поперечного перерізу, її втрати і форми зміни контуру;

2) різновиди кріплення й ступені деформації його елементів

(стояків, верхняків, замків, міжрамних стяжок і огорож) кроку

установлення рам;

3) величини підняття порід, що залягають у підошві виробки, або

їхнього опускання під час підробки;

4) кута нахилу виробки;

5) обсягу порід, що присікаються і випускаються, по контуру

виробки.

Ремонтуються виробки:

- протяжні (поза зоною впливу очисних робіт);

- тупикові (слідом за лавою).

Розрізняють ремонт виробок;

- плановий (профілактичний);

- аварійний (розбирання завалів).

За принципом збереження функціонального призначення

ремонтуються діючі і недіючі виробки.

Ремонтні роботи поділяються на дві основні групи; без заміни і з

заміною елементів кріплення (частковою або повною).

5.2 Ремонт виробок без витягання рам кріплення

5.2.1 Перезатягування виробки

Цей вид робіт під час ремонту виробок виконується у випадку

поломки міжрамних перекриттів (огорож). Тоді в прогоні між

кріпильними рамами відбувається висипання порід із закріпного

простору (рис. 5.1). Склад робіт в основному залежить від типу огорож.

Склад робіт:

- видалення старої затяжки на обмеженій ділянці по периметру

виробки (починаючи знизу);

- частковий випуск породи в утворений отвір;

- послідовне виведення нової затяжки;

- забутовка закріпного простору.

Рисунок 5.1 – Характер руйнування дерев'яних затяжок у

міжрамному прогоні l

5.2.2 Відновлення працездатності замка податливого кріплення

Відновлення працездатності замка кріплення виконується шляхом

стягування стояка й верхняка в їхніх замкових з'єднаннях (рис.5.2).

Рисунок 5.2 – Відновлення опору замкового з'єднання податливого

кріплення шляхом часткового стягування верхняка зі стояком та

встановлення нового хомута (скоби, планки й гайки): 1 – стяжний

гідравлічний пристрій, 2 – ручний насос, 3 – високонапірний гнучкий

шланг, 4- новий установлюваний хомут

Склад робіт:

- часткове видалення породи на місці установлення скоби

стяжного пристрою;

- установлення стяжного гідравлічного пристрою;

- стяжка верхняка й стояка за рахунок роботи насоса;

- установлення й стиск нового комплекту замка (хомута);

- зняття стяжного гідравлічного пристрою.

Установлення додаткових хомутів або їхню заміну, підтягування

гайок теж варто розглядати як ремонтні роботи без витягання елементів

рамного кріплення.

МПа

до насосу

5.2.3 Зведення нових додаткових рам кріплення

У залежності від ступеня деформації кріплення, кроку

установлення його рам і припустимих величин втрати перерізу виробки

розрізняють дві схеми зведення додаткових рам, що підсилюють опір

постійного кріплення: з установленням нових проміжних рам (рис.5.3) і

додаткових, установлюваних під кожну раму кріплення (рис.5.4).

Рисунок 5.3 – Схема установлення проміжних рам кріплення:

а і б – положення кріплення відповідно до й після зведення цих рам:

1 – установлена рама кріплення під час проведення виробки; 2 – проміжна рама

Склад робіт під час зведення проміжних рам кріплення:

- зняття міжрамних стяжок з раніше встановленого кріплення;

- зведення рами нового кріплення в проміжку l

(з урахуванням

0,5 l

);

- установлення міжрамних стяжок відповідної довжини.

Схема установки додаткових рам посилюючої кріпи під раніше

встановлені представлена на рисунку 5.4.

а)

0,5l

б)

Рисунок 5.4 – Схема зведення додаткової рами підсилювального

кріплення в арковій (а) і трапецієподібній (б) виробках; 1 – раніше

встановлена рама кріплення, 2 – додатково зведена рама кріпи,

3 – затяжка з породною забутівкою

Склад робіт:

- установлення рами нового кріплення під деформовану раніше

встановлену раму;

- зведення затяжок і забутівка породою порожнеч у місцях,

утворених між новим і старим кріпленням.

Як правило, цей спосіб посилення опору кріплення

застосовується при кроці установлення рам менш 0,5м і скривленні

вихідного її контуру в поперечному перерізі. При цьому відбувається

втрата площі перерізу виробки.

5.2.4 Зведення стояків посилення кріплення

Сутність цього способу полягає в установленні під верхняк

кріпильної рами так званих ремонтин, що сприймають додаткові

навантаження на кріплення, які виникають, і тим самим зменшують

зсув порід, а іноді й запобігають їхньому вивалоутворенню (завали

а)

б)

виробок). Як ремонтини використовуються стояки гідравлічні, тертя з

подовженими насадками, дерев'яні, а також стояки кріплення КМП-Т

(П) (рис.5.5).

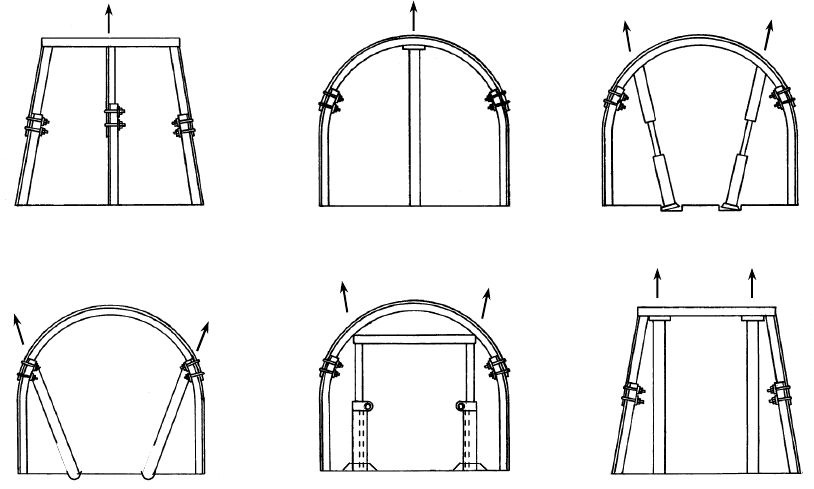

Рисунок 5.5 – Основні схеми установлення ремонтин у виробках:

а – одна по центру виробки зі стояками КМП-Т (П); б – теж дерев'яна

під верхняк КМП-А3; в – дві косо встановлені ремонтини з гідравлічних

стояків, г – теж із дерев'яних стояків під замкові з'єднання; д – рамне

установлення ремонтин зі стояків тертя; є – два дерев'яні стояки під

замкові з'єднання кріплення КМП-Т (П)

Ремонтини використовуються частіше як тимчасове кріплення

посилення, що запобігає розвитку інтенсивних зсувів порід у виробках

до початку їхнього перекріплення.

а)

б)

в)

є) д) г)

5.3 Ремонтні роботи з витяганням кріплення

Ці роботи розрізняються за повнотою витягання комплекту

рамного кріплення, тобто з частковим (рис.5.6) і повним його

витяганням.

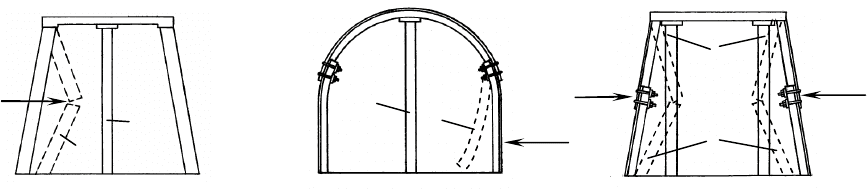

Рисунок 5.6 – Схема часткової заміни деформованого кріплення

(стояків): а – ЗБС, б – КМП-А3, в – КМП-Т (П): 1 – деформований

стояк, 2 – ремонтина

Склад робіт:

- установлення ремонтини;

- видалення затягування й випуск породи з боків;

- прибирання породи;

- видалення дефектного стояка;

- установлення нового стояка;

- зведення затяжки й забутівка породою закріпних пустот;

- вибивання ремонтини.

Ремонт виробок з повним витяганням кріплення виконується під

час його перекріплення (рис.5.7). При цьому варто розглядати три

різновиди схем перекріплення залежно від об’єму породи, що

присікається, й необхідного перерізу в порівнянні з вихідним під час

проведення виробки.

а)

б)

в)

Рисунок 5.7 – Різновиди схем перекріплення виробок за кінцевого

контуру перерізу S

вск

: а – без зміни під час перекріплення площі

поперечного перерізу виробки, коли S

пер

= S

всн

; б – зі зменшенням

пер

< S

всн

і збільшенням S

пер

> S

всн

(в)

Ці схеми перекріплення визначають створення необхідного

перерізу виробки, що забезпечує мінімально можливий об’єм порожнечі

в закріпному просторі, а також у сукупності з іншими технологічними

заходами впливають на обсяг породи, що випускається по контуру

виробки.

Перекріплення виробок виконується також під час устаткування

розминок різних камер. У цьому випадку, як правило, присічка порід по

контуру їхнього відслонення виконується з одного боку.

5.4 Перепроходка виробок

За повної втрати початкового перерізу виробки здійснюється її

відновлення шляхом виконання прохідницьких робіт по трасі цієї

заваленої виробки або перепроходки на деякому віддаленні від неї

(рис. 5.8).

пер

свн

вск

пер

вск

всн

а) б) в)

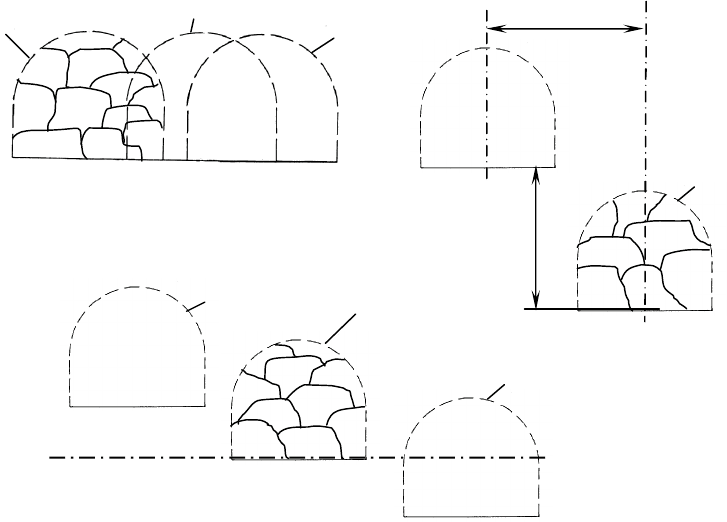

Рисунок 5.8 – Схеми перепроходки виробки за повної втрати її

перерізу (завалі): а й б – відповідно на одному й різних горизонтах:

в – перепроходка виробки більшим по величині її опускання η після

підробки; 1- завалена виробка, 2 й 3 – відповідно з частковою й повною

присічками порід, 4 і 5 – проведення обхідних виробок відповідно вище й

нижче рівня заваленої виробки

5.5 Підривання порід підошви виробки

Розрізняються повне й часткове підривання видавлених порід

підошви виробки, як по її довжині, так і по ширині (рис. 5.9).

Перекріплення й підривання підошви у виробці можуть

виконуватися, як одним забоєм, так і з випередженням останньої.

гор.

а)

гор

-η

в)

гор.

гор. +

гор. -

б)
