Продовження рисунку 2.6

Рисунок 2.6 – Зміна контуру пластових підготовчих виробок за різних

способів їхньої охорони за схемами: а – «цілик – вугільний масив»;

б – «блоки залізобетонних тумб – вугільний масив»; в – «дерев'яний

накатний костер – цілик»; г – «цілик – цілик»; д – «породна смуга – вузький

захисний цілик»; є – «дерев'яний костер – цілик»: l

– ширина цілика R

ц,

, R

– реакція відповідно цілика, БЗБТ і костра; r

ом

і r

оц

– глибина віджиму

пласта відповідно у вугільному масиві й цілику:

_____

– початковий;

_ _ _

– проміжні контури виробки; ─ ·─ · ─

– контур склепіння природної

рівноваги зруйнованих порід

є)

Дерев’яний

костер

Цілик

Контрольні запитання до теми 2

1. Різновиди склепінь природної рівноваги зруйнованих порід над

виробкою за кутом нахилу його поперечної осі симетрії до площини

підошви. Основний чинник, що визначає величину цього кута.

2. Різновиди форм контурів зруйнованих порід над виробкою й

параметри, що характеризують їх. Основні чинники, що впливають

на форму цих контурів і їхні параметри.

3. Різновиди форм контурів видавлювання порід підошви виробок у

поперечному її перерізі й параметри, що характеризують їх. Основні

чинники, що впливають на ці форми й параметри.

4. Характер зміщення порід і зміни вихідних контурів поперечного

перерізу сполучених з лавою підготовчих виробок під впливом

гірського тиску. Основні чинники, що впливають на ці контури й

величину зміщення.

5. Основні причини виникнення асиметричного навантаження на

кріплення.

6. Різновиди збірного піддатливого кріплення.

Тема 3

ХАРАКТЕР І СТУПІНЬ ДЕФОРМАЦІЇ

ЕЛЕМЕНТІВ ЗБІРНОГО КРІПЛЕННЯ В

ПІДГОТОВЧИХ ВИРОБКАХ

3.1 Деформації елементів кріплення з профілю СВП

Типовий комплект рами кріплення із СВП складається: з

верхняка, стояків, хомутів, планок, гайок, міжрамних стяжок,

міжрамних перекриттів (огородження або затяжки). При слабких

породах ґрунту можуть застосовуватися підкладки під стояки.

Деформації кріплення, як правило супроводжуються утворенням

між верхняком і стояком “зіва”, який характеризується кутом ξ

відстанню між крайніми точками верхняка й стояка (рис. 3.1). До

основних причин деформування кріплення належать:

– посилений бічний тиск за відсутністю заглиблення стояків

(рис. 3.1, а);

– збільшення висоти виробки (рис. 3.1, б), що супроводжується

посиленим бічним тиском, за наявністю завищеного

пустотного простору над виробкою (рис. 3.1, д).

Деформація елементів кріплення: вигин і розрив профілю, його

роздавлювання і крутіння (рис. 3.1, в і г, д і є). Основною причиною цих

деформацій є завищене асиметричне навантаження по периметру

кріплення .

Особливий вид спрацьовування кріплення – корозія металу (стінок

СВП). Причина – контакт із хімічно “агресивною” шахтною водою.

Повторно використовувати кріплення дозволяється при

залишковій товщині ΔZ стінки СВП не менш 60% (рис. 3.2).

Забороняється використовувати кріплення з наскрізними отворами, що

утворилися в результаті корозії металу.

Δh

б1

Δh

б2

а)

Δh

б)

Вузол В

в)

Δh

изг.в

Δh

Вузол

Вузол Г

Вузол А

Вузол Б

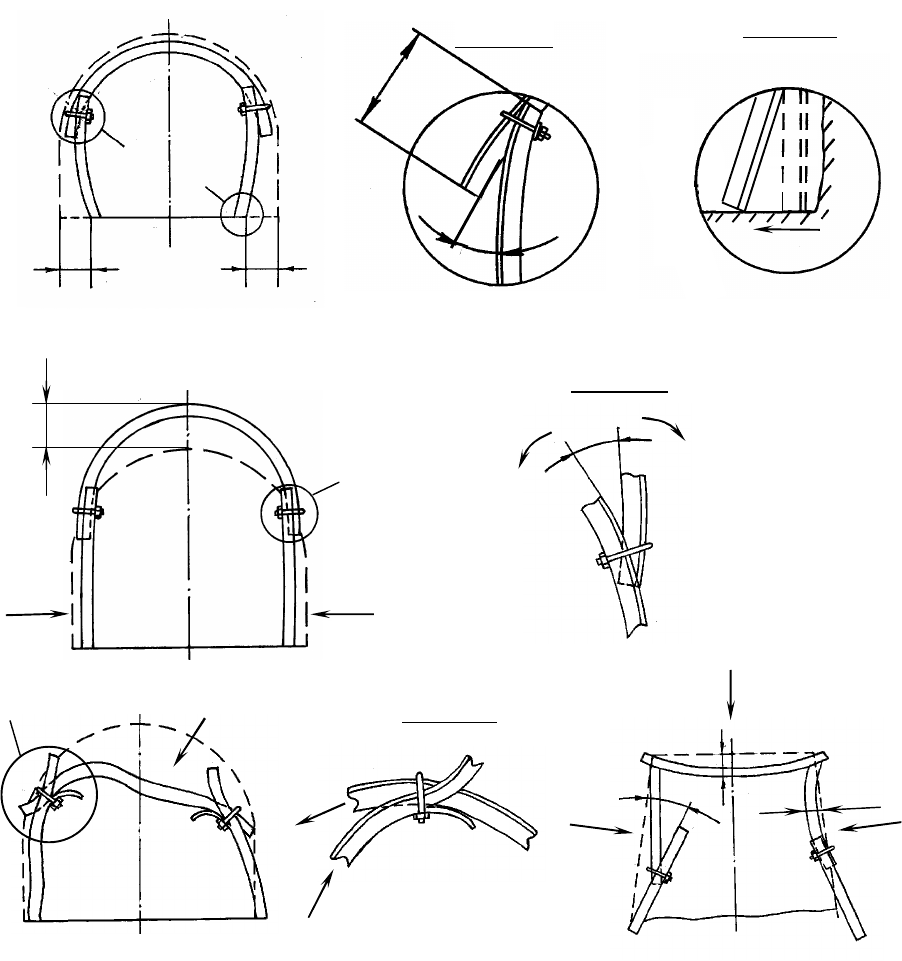

Продовження рисунку 3.1

Рисунок 3.1 – Деформації профілю СВП рамного металевого

кріплення з утворенням “зіва”: а – бічні зсуви Δh

б1

і Δh

б2

стояків по

підошві під впливом сили R

; б – здавлювання рамки зі збільшенням

початкової її висоти (Δh); в – розрив профілю в замкових з'єднаннях;

г – вигин верхняка Δh

виг.в

і стійок Δh

; д – крутіння стояків; є – вигин

верхняка з роздавлюванням профілю: ξ – кут “зіва”; l

– довжина

напустка СВП у замковому з'єднанні кріплення

Рисунок 3.2 – Корозія металевого кріплення: 1 – спеціальний

взаємозамінний профіль; 2 – корозійна поверхня металу;

∆Z – залишкова товщина стінки профілю

д)

є)

ΔZ

3.2 Деформації сполучних елементів рамного кріплення із СВП

До деформацій з’єднувальних елементів кріплення належать

вигини з’єднувальних хомутів, планок і міжрамних стяжок, відрив

нарізних з’єднань скоби з гайкою, а також розрив планок і стяжок у

місцях їхніх отворів (рис. 3.3).

Вищевказані деформації елементів кріплення призводять до

перекосу кріпильних рам, що спричиняє випадання затяжок і порід із

закріпного простору.

Як одну з різновидів деформації елементів кріплення варто

розглядати руйнування міжрамних перекриттів, включаючи й поломку

згнилих дерев'яних затяжок. Це призводить до висипання порід через

міжрамні зазори.

Деформації елементів інших різновидів рамних кріплень подано

на рис. 3.4.

Ступінь деформації елементів кріплення є одним з показників, що

характеризують стан виробки, і виражається через їхній процентний

показник на розглянутій ділянці виробки, яка підлягає ремонтові.

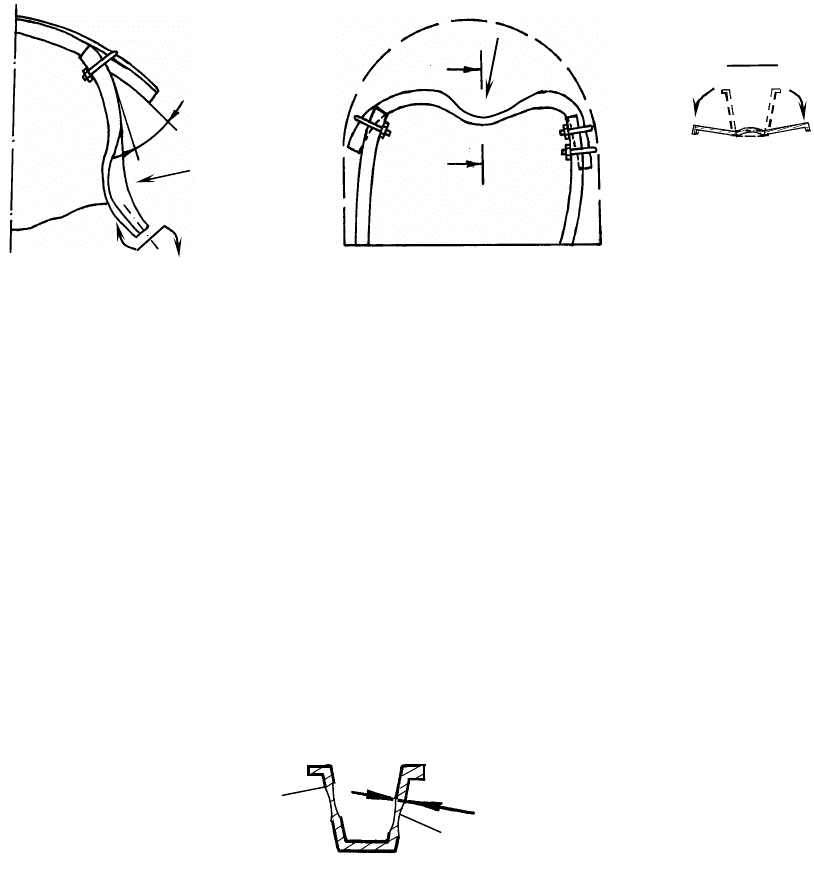

а)

б)

Продовження рисунку 3.3

Рисунок 3.3 – Різновиди деформацій з’єднувальних елементів

кріплення: а – вигин скоби; б – обрив різьбової частини скоби з гайкою;

в і г – розрив планок і стяжок навколо отвору; д – вигин і крутіння

міжрамної стяжки

в)

г)

д)

ЗБС

а)

ЗБС

б)

в)

Скоба

опорна

Верхняк із

СВП

Зварні шви

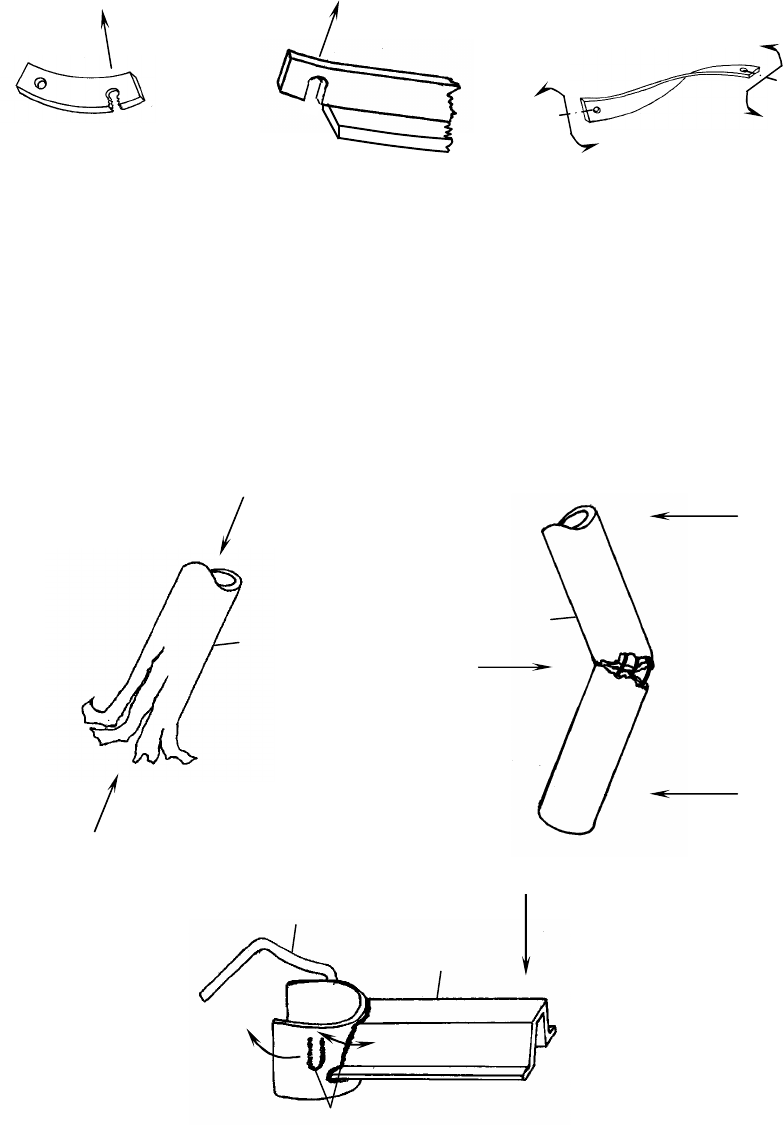

Продовження рисунку 3.4

Рисунок 3.4 – Деформації елементів кріплення: а і б - ЗБС

відповідно “розмочалювання” основи стояка й розламування під час її

вигину по довжині; в, г і д – відривання зварних обмежувальних

елементів на замкових з'єднаннях відповідно опорної скоби або

верхняка, упорної дугоподібної скоби й прямої планки на верхняках

КМП-Т(П)

Контрольні запитання до теми 3

1. Основні причини деформації кріплення із СВП у виробках.

2. Загальний характер деформації тримальних елементів аркового й

трапецієподібного кріплення із СВП у виробках й основні

параметри, що характеризують її.

3. Різновиди деформацій і руйнування СВП. Корозія кріплення із СВП

як різновид її зносу.

д)

Верхняки

ВП

Стояк із

СВП

Зварний шов

Упорна

пряма

планка

Верхняки із

двотавра

Зварний

шов

Скоба упорна

дугоподібна

г)

4. Характер деформації й руйнування сполучних елементів кріплення із

СВП.

5. Характер деформації й руйнування елементів збірного

трапецієподібного кріплення, що складається з металевих верхняків і

залізобетонних стійок.

Тема 4

РОЗРАХУНОК ОЧІКУВАНИХ ОСНОВНИХ ГІРНИЧО-

ГЕОМЕХАНІЧНИХ ПАРАМЕТРІВ ПІД ЧАС ВИТЯГАННЯ

КРІПЛЕННЯ В ПІДГОТОВЧІЙ ВИРОБЦІ

4.1 Характеристика вихідних гірничо-геологічних умов і стану

виробок

Гірничо-геологічні умови (основні) відбиваються на схемі

розміщення виробок відносно вміщуючих її порід із зазначенням

початкової висоти h

всн

і ширини l

всн

виробки у світлі, потужності m

шарів і коефіцієнта міцності f

складових порід (або межа міцності на

стиск σ

, МПа), а також кута напластування α (рис. 4.1).

Рисунок 4.1 – Основні вихідні структурно-міцнісні

характеристики вміщуючих виробку порід

всн

=(3-6)h

всн

Σm
