171
Тема 16
РЕМОНТ СПОЛУЧЕНЬ ВИРОБОК
16.1 Загальні відомості
Сполучення виробок – це частина їхнього простору, прилеглого
до місця перерізу цих виробок.
Сполучення перехресних виробок за кутом їхнього нахилу:
- горизонтальна з горизонтальною;
- горизонтальна з похилою;
- горизонтальна з вертикальною;
- похила з вертикальною;
- похила з похилою;
- комбінована.
Сполучення виробок характеризуються:
- кутом перерізу їхніх подовжніх осей (по довжині виробки);
- конфігурацією подовжніх осей перетинних виробок;
- кількістю виробок, що перетинаються;
- площею й формою поперечного перерізу виробок, що
перетинаються в межах їхнього сполучення.
Різновиди сполучень за формою їхнього перетинання подано на
рисунку 16.1, форми сполучення по висоті виробок на рисунку 16.2, 16.3.
172
16.2 Основні види кріплень для сполучень
Камерні металеві стояки – основний опорний елемент, що має
жорстку характеристику й виготовляється найчастіше з труб різного
діаметра. Балка-верхняк виготовляється з двотавра, верхняк перекриття
– із СВП (рис. 16.4).

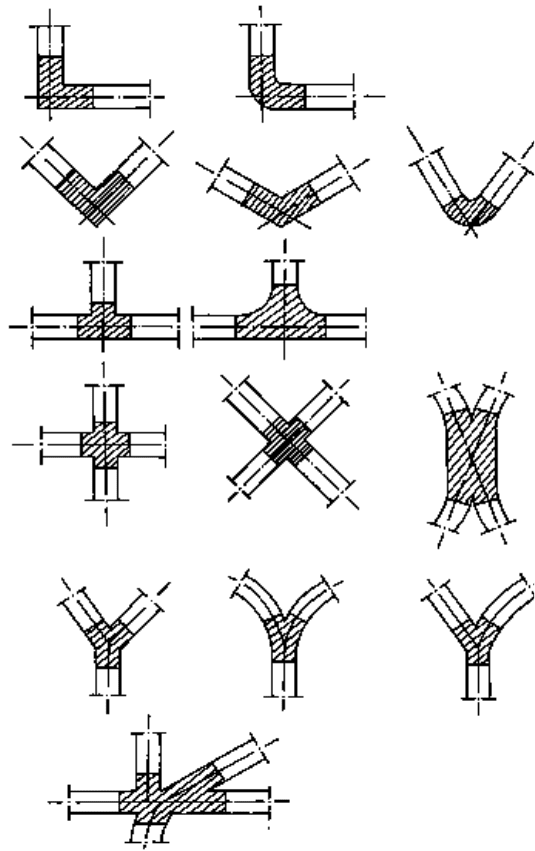

Рисунок 16.1 – Форми сполучень підземних виробок, що
перетинаються
Г — подібні
V — подібні
Т — подібні
X — подібні
Y — подібні
Комбіновані
173

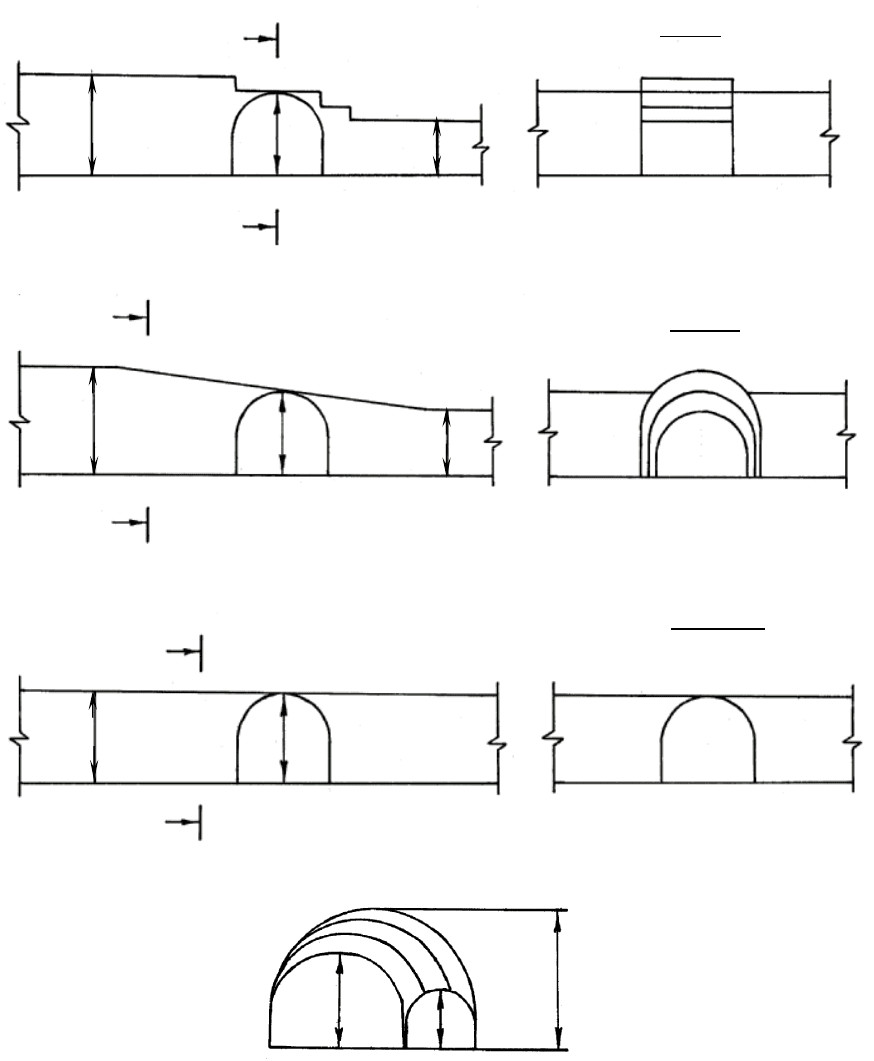

Рисунок 16.2 – Форми сполучень по висоті горизонтальних
виробок, що перетинаються: а – уступна; б – плавна; в – постійної
висоти; г – комбінована: h
1
, h
2
і h
3
– висота виробки на сполученнях
г)
h
2
h
1
h
3
I
I
I – I
h
1
h
2
h
3
а)
II
II
II – II
h
1
h
2
h
3
б)
III
III
III – III
h
1
h
2
в)
174

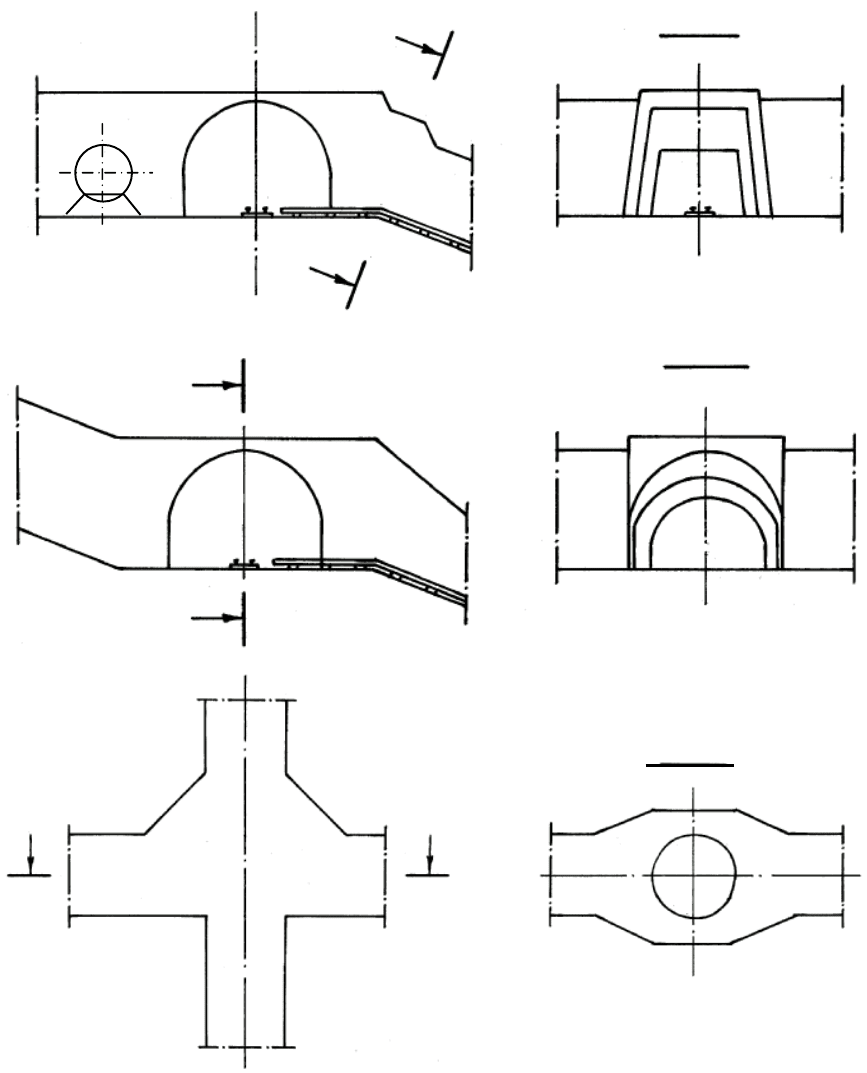

Рисунок 16.3 – Форми сполучень: а і б – похилих виробок;
в – вертикального ствола з горизонтальною виробкою приствольного
двору
І
І
І – І
а)
ІI
ІI
ІI – IІ
б)
ІII
ІII
ІII – III
в)
175

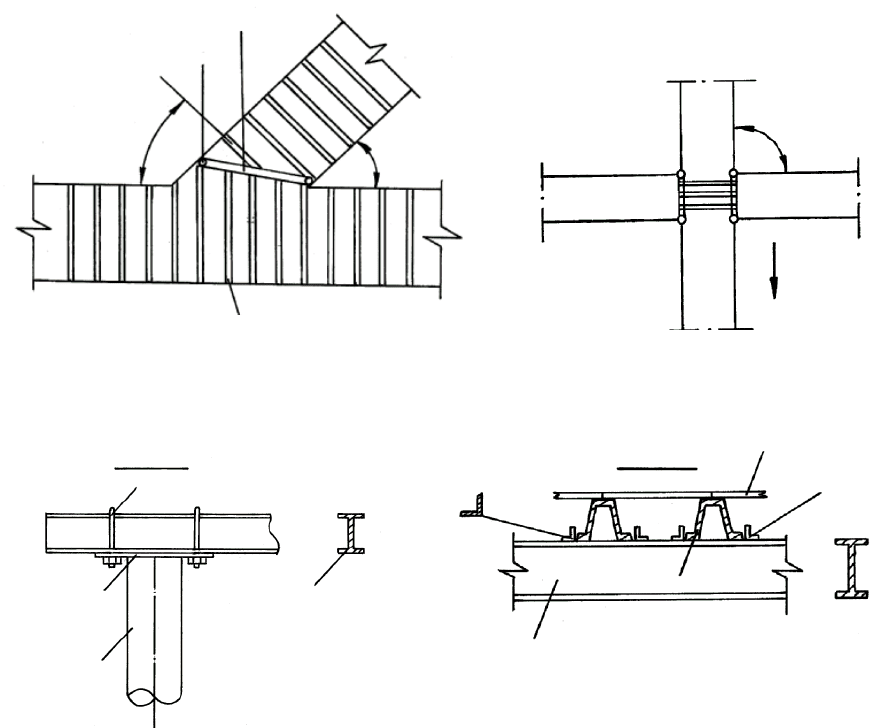

Рисунок 16.4 – Елементи кріплення сполучень виробок:
а і б – відповідно горизонтальної й похилої: 1 – металева труба
(камерний стояк), 2 – камерна опорна балка (двотавр); 3 – опорна
плита, приварена до торця труби; 4 – скріпні скоби; 5 – перекривальна
балка зі СВП; 6 - затяжка (залізобетонне); 7 – напіврама;
8 – обмежники з куточків, приварені до опорної балки
Як камерні стояки використовуються інші зварові комбіновані
конструкції з різних металевих профілів (рис. 16.5).
2
1
7
γ
φ=45
0
– 60
0
φ=90
0
α
б)
а)
1
3
4
2
по А
2
1
6
5
по Б
176

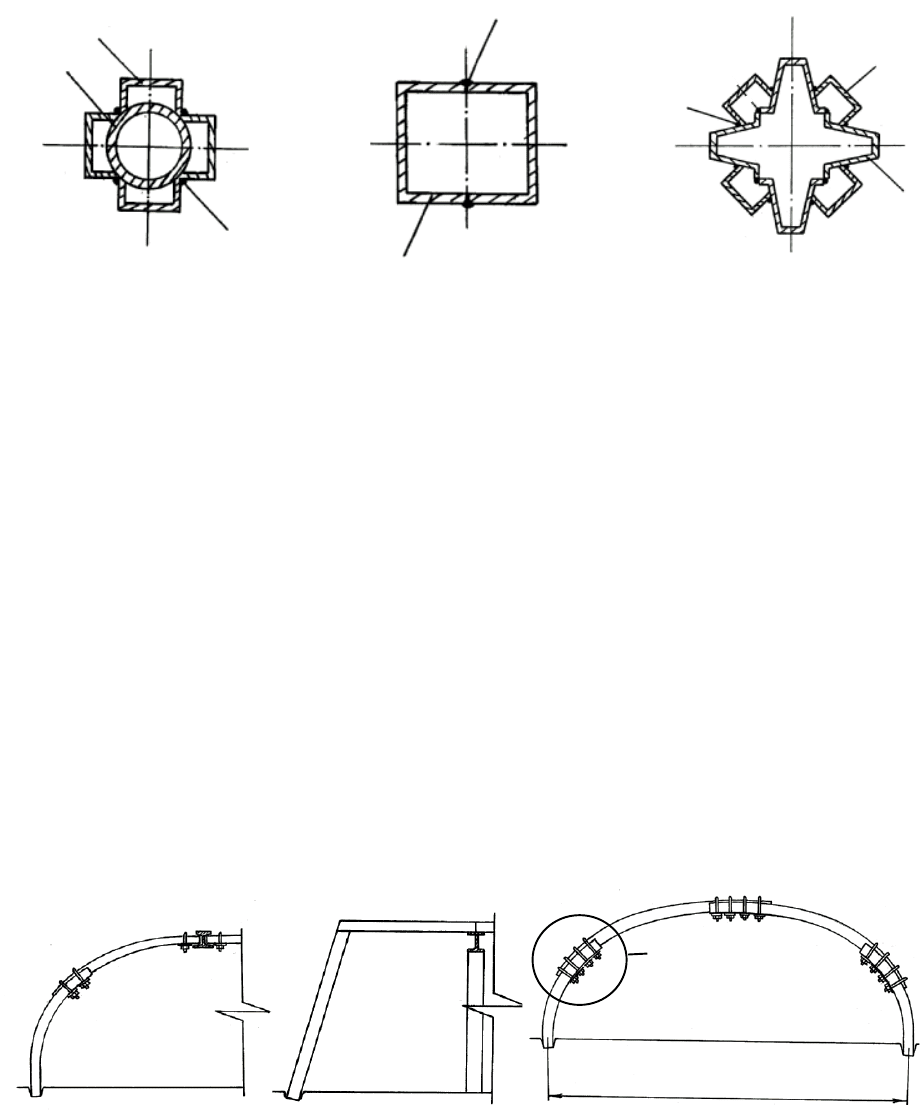

Рисунок 16.5 – Зварові комбіновані профілі камерних стояків:
1 – труба; 2 – швелер; 3 – СВП; 4 – зварений шов
Досить різноманітні конструкції з'єднань камерних стояків з
опорними балками й останніх з перекривальними балками.
Напіврами (рис. 16.6, а) одним своїм кінцем верхняка спираються
на опорні камерні балки. На сполученнях використовуються також
комбіновано з'єднані в раму ланки аркового кріплення (рис. 16.6, б) і
різного їхнього типорозміру (рис. 16.6, в).
А
до 6 м
а)
б)
1
2
4
2
4
4
2
3
177
Продовження рисунка 16.6

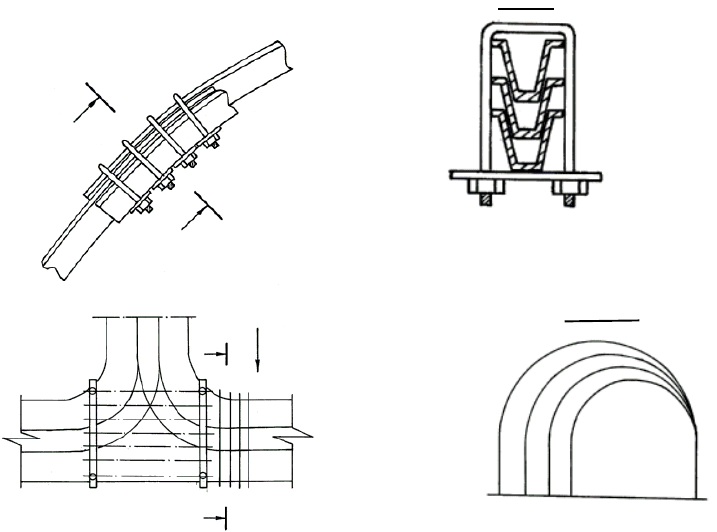

Рисунок 16.6 – Схеми комбінованого використання тримальних
ланок кріплення зі СВП для підтримання сполучення: а – напіврами,
б – кріплення з 4 стояків; в – різних типорозмірів
16.3 Склад робіт під час перекріплення сполучення
Склад робіт і послідовність їхнього виконання залежать від
різновиду сполучення й конструкції його кріплення.
Роботи з перекріплення сполучень виробок ведуться згідно із
«Паспортом перекріплення сполучення», затвердженим головним
інженером шахти. З цим «Паспортом...» ознайомлюються під розпис усі
його виконавці. «Паспорт...» складається з графічної частини, виконаної
в масштабі 1: 50, і пояснювальної записки.
Узел А
I
I
I – I
II
II
α
II – II
в)
Вузол А
178
За приклад подаються склад і послідовність виконання робіт із
заміни елементів чотиристоякового кріплення сполучення виробки
(рис. 16.7).

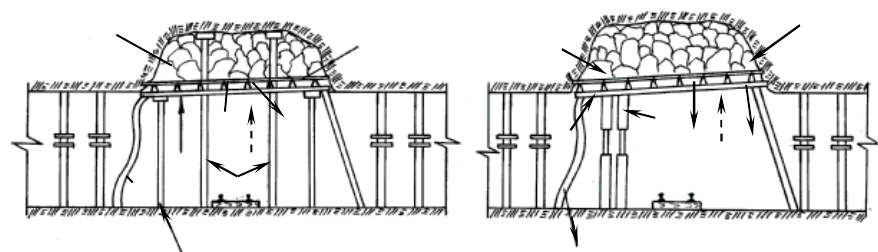

Рисунок 16.7 – Схема (у поперечному перерізі) сполучення виробки:
а – із заміною камерної опорної балки; б – з відновленням вихідного її
положення
Основний склад робіт під час заміни опорної балки й камерного
стояка (рис. 16.7):
1) контроль за станом кріплення й порід покрівлі;
2) установлення ремонтин під опорну балку;
3) видалення частинами затяжок і верхняків-перекриттів з
випуском породи;
4) зведення тимчасового (підхоплювального) кріплення по площі
відслонення покрівлі;
5) зняття опорної балки з прибиранням деформованого камерного
стояка;
6) установлення камерного стояка;
7) навішення нової опорної балки на камерні стояки;
8) укладання верхняків перекриттів і зведення затяжок;
6,7
2
5
8
5
3
3
8
5
2
а)
б)
1
9
4
6,7
9
5
1
179
9) закладення пустот над кріпленням дерев'яними кострами
(клітями) зі шпального бруса.
Основний склад робіт під час заміни камерного стояка (рис. 16.7):
1) контроль за станом кріплення й порід покрівлі;
2) частковий випуск породи з покрівлі;
3) підняття (утримання) опорної балки гідравлічними стояками з
подовженими насадками;
4) збирання старого й установлення нового камерного стояка,
опускання на неї опорної балки;
5) зведення (відновлення) затяжки.
Вимоги ПБ і ТБ аналогічні тим, що передбачаються під час
перекріплення й розбирання завалів виробок.
Примітка. Перекріплення або ліквідації завалу сполучення
очисної й підготовчої виробок виконуються згідно з доповненням до
«Паспорта виймання вугілля, кріплення й керування покрівлею в лаві».
Контрольні запитання до теми 16
1. Різновиди сполучень підземних виробок.
2. Складові частини кріплення сполучення.
3. Схеми комбінованого використання тримальних елементів збірного
кріплення сполучення.
4. Склад робіт і послідовність їхнього виконання під час заміни
камерного стояка кріплення сполучення.
5. Склад робіт і послідовність їхнього виконання під час заміни
камерної опорної балки кріплення сполучення.
180
Тема 17
РЕМОНТ КАПІТАЛЬНИХ ПІДЗЕМНИХ ВИРОБОК
17.1 Загальні відомості
Капітальні виробки вугільних шахт в основному підтримуються
кріпленням жорсткої конструкції: бетонної, збірної залізобетонної, з
бутового каменю й комбінованої з різних будівельних матеріалів. До
цих виробок належать: капітальні квершлаги, похилі й вертикальні
стволи, виробки й камери приствольного двору, а також склади
вибухових матеріалів та ін.
Руйнування кріплення капітальних виробок відбувається в
основному під впливом тривалого впливу проявів гірського тиску, або,
що частіше, зрушення розроблювального вугільного масиву.
Наприклад, причинами порушень кріплення вертикальних стволів є:
1) непередбачені зміни умов їхньої експлуатації (слабкі породи,
посилення водопритоку, геологічні порушення й ін.);
2) вплив очисних робіт за недостатніх розмірів охоронних ціликів
під стволами;
3) зрізаність виробками породного масиву навколо ствола;
4) часті перекріплення прилеглих до стволів виробок ;
5) технологічні порушення під час проведення стволів
(використання неякісного бетону або іншої марки, його
корозія, відхилення від проекту кріплення, наявність пустот у
закріпленому просторі).
