підривання h

пп

і повноти підривки, засобів транспортування й

механізації робіт.

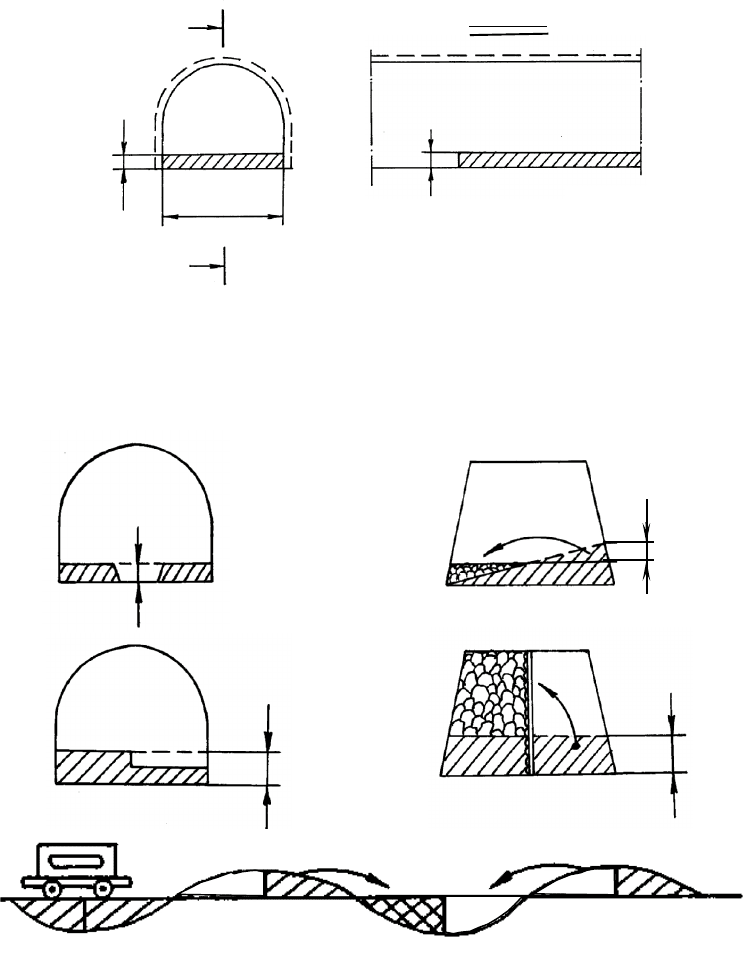

Рисунок 15.1 – Схема повного підривання порід підошви виробки

по її висоті h

пп

і ширині b

Рисунок 15.2 – Схеми часткового підривання порід підошви

виробки: а – по її ширині; б – з вирівнюванням поперечного профілю

підошви за рахунок підсипання частиною відбитих порід; в – по висоті і

ширині; г – зі складуванням порід з боків виробок; д – по довжині

виробки після її підробки з підсипанням утворених западин

пп

А – А

пп

а) б)

г) в)

д)

162

15.2 Основні технологічні схеми підривання порід підошви у

виробках з рейковим надґрунтовим транспортом

15.2.1 За наявності однієї рейкової дороги (виробка протяжна):

- з демонтажем рейкової дороги;

- без демонтажу рейкової дороги.

Під час підривання порід з величиною їхнього підняття більш

0,8 м рейкову дорогу доцільно демонтувати (рис. 15.3).

Рисунок 15.3 – Підривання порід з демонтажем рейкової дороги й

використанням підошвопіддиркової або породонавантажувальної

машини

Склад робіт:

1) демонтаж рейкової дороги на довжину його секції (8 м);

2) буріння шпурів, що забезпечують довжину заходами

l =1,4 або

2,1 м (кратної відстані між шпалами 0,7 м);

3) висадження й провітрювання;

4) прибирання породи та її навантажування у вагонетки;

5) нарощування тимчасових кінцевих відрізків рейкової дороги (3

штуки по 2 м);

2 м

=1,4 м

пп

>0,8 м

8 м

163

6) настилання постійної рейкової дороги після посування забою

підривання на 8 м.

15.2.2 Без демонтажу рейкової дороги

Рейкова дорога за цією схемою підтримується кострами, що

підкладаються під неї, зі шпального бруса на ділянці виробки

L 3020 −= по її довжині (рис. 15.4).

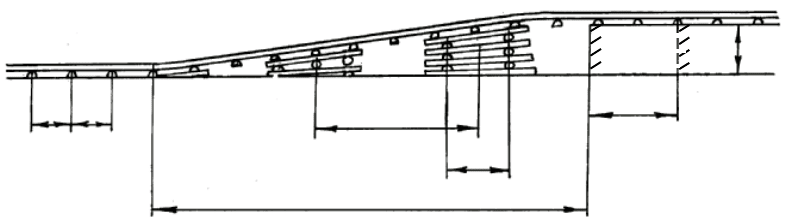

Рисунок 15.4 – Схема втримання рейкової дороги під час

підривання порід підошви виробки

Склад робіт:

1) відбивання й виймання породи підошви на глибину заходки й

висоту підривання h

пп

;

2) прибирання й навантаження порід у вагонетку;

3) у міру посування забою підривання, із кроком кратним відстані

між шпалами, зі шпального бруса під рейковову дорогу

викладається опорний костер;

4) одночасно на ділянці

L прибирається шар опорних брусів

раніше покладених кострів (для похилих виробок

L залежить

від кута їхнього нахилу).

Вимоги ТБ під час виконання робіт з підривання підошви виробки

без демонтажу рейкової дороги:

(2030)

nnn

=−

0,7

0,7 м

4,2 м

1,4 м

=1,4 м

пп

<0,8 м

164

- під час руху составу вагонеток через місце підривання всі

роботи припиняються, повинна знижуватися швидкість його

руху й вага;

- проїзд здійснюється з дозволу гірничого майстра;

- місце підривання огороджується попереджувальними знаками;

- під час навантаження породи необхідно надійно стопорити

вагонетки.

15.2.3 Повне підривання порід підошви у виробці уступними забоями

(рис. 15.5)

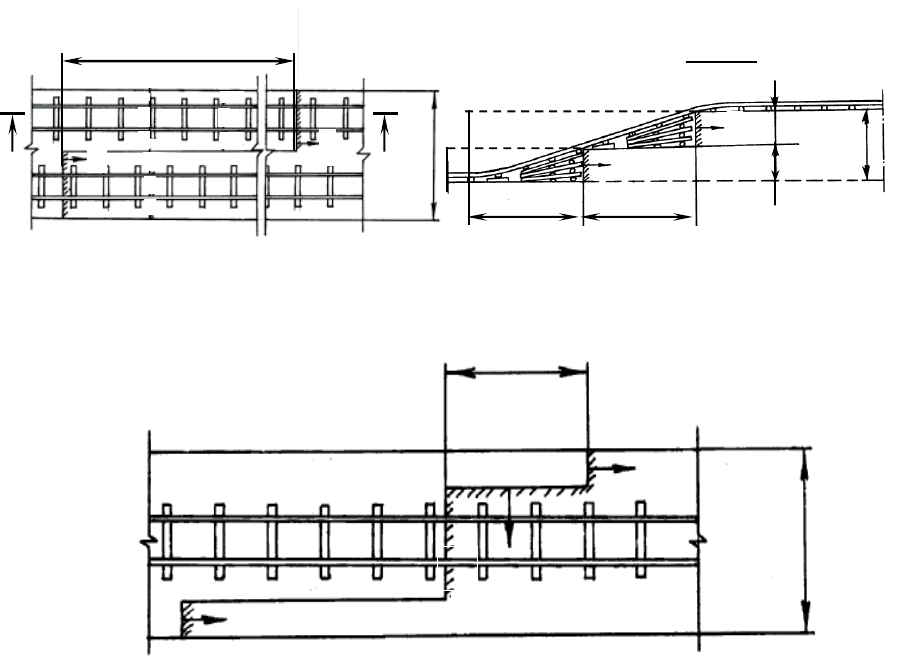

Рисунок 15.5 – Комбіновані схеми підривання порід підошви

уступними забоями по висоті h

пп

і ширині b

виробки при двох (а) і одній

(б) рейковій дорозі

пуII

пп

>0,8

а)

А – А

пуII

пуIІ

III

б)

165

15.3 Технологічні схеми підривання порід підошви зі скребковим

конвеєром у прилеглих до лави виробках

15.3.1 Попереду лави

На прикладі конвеєрних штреків подано дві схеми підривання

порід підошви з уступними забоями (I, II) по ширині виробки

пересуванням скребкового конвеєра попереду лави (рис. 15.6, а) і одним

забоєм (рис. 15.6, б). В обох випадках скребковий конвеєр навісові по

висоті утримується опорними кострами зі шпального бруса на ділянці

довжиною не менш

nnk

h15L

за його мінімальної довжини ділянки

вигину

ll 15≈ (

l - крок пересування конвеєра по підошві виробки).

Порода від підривання вантажиться, як правило, вручну на

скребковий конвеєр. Для недопущення засмічення вугілля породою

роботу з підривання доцільно робити не у видобувну зміну.

Забороняється:

- перебування людей під працюючим скребковим конвеєром у

його підтримуваній по довжині виробки частині;

- під час роботи скребкового конвеєра викладати або розбирати

опорні костри;

- під час пересування скребкового конвеєра виконувати всі інші

роботи.

15.3.2 Позад лави

Позад лави з відставанням від неї на Ув, як правило, роблять

неповне підривання підошви виробки рис. 15.7) з навантаженням порід

на приводну або кінцеву голівки скребкового конвеєра при працюючій

лаві, щоб не допустити відставання забою підривання від останньої.

166

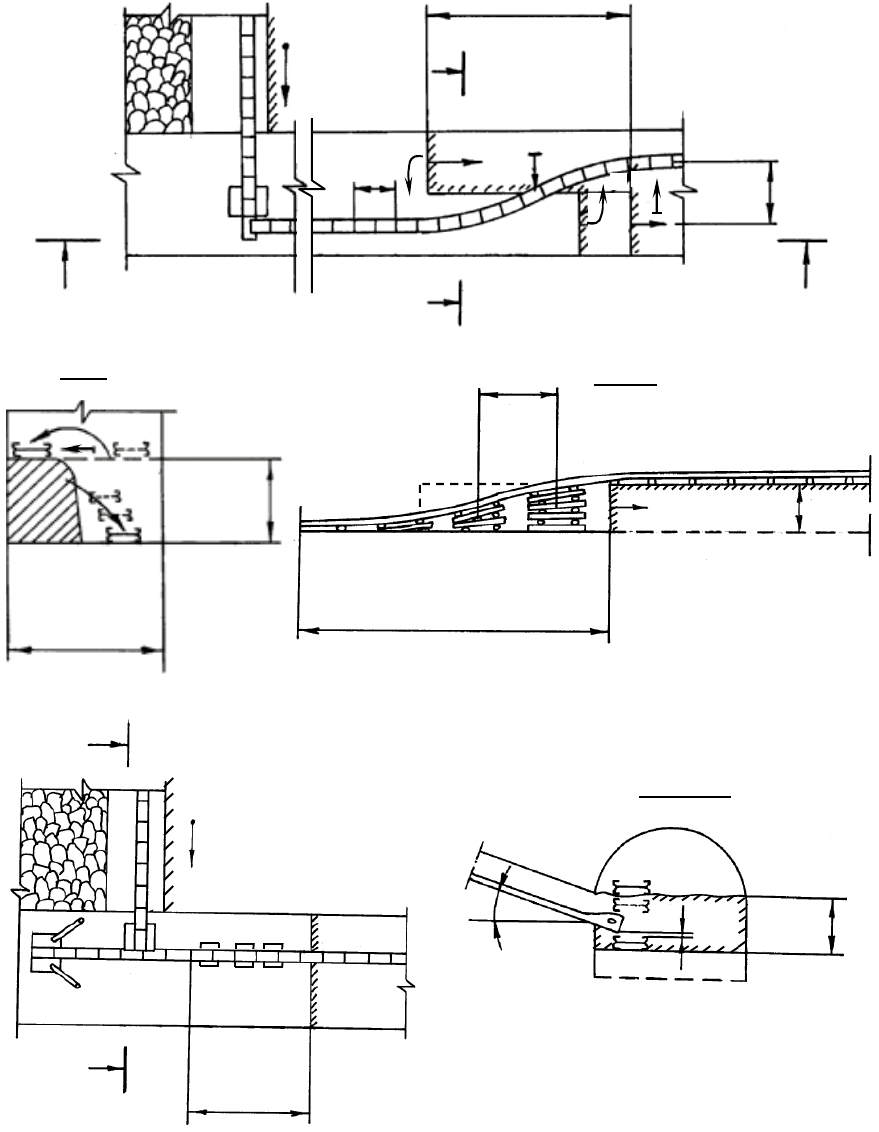

Рисунок 15.6 – Схеми підривання порід підошви конвеєрних штреків

попереду лави: а – уступними забоями з пересуванням скребкового

конвеєра; б – одним суцільним забоєм без пересування скребкового конвеєра

ll 15≈

реш

II – II

реш

hL 15≈

пп

<0,8 м

а)

I – I

пп

III – III

III

ппк

hL ≈

пп

0,4 м.

б)

167

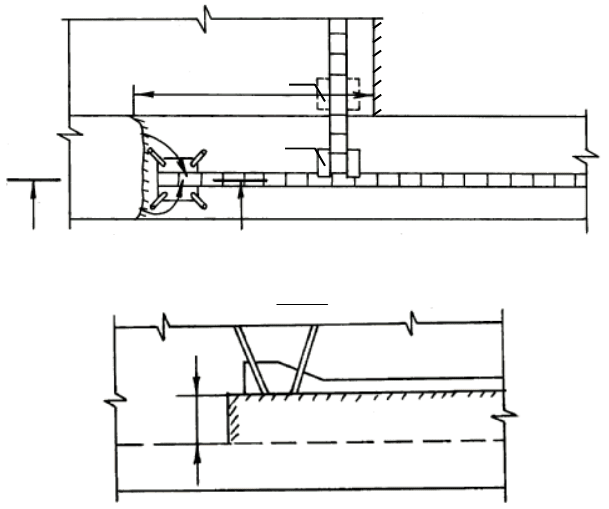

Рисунок 15.7 – Схема підривання порід підошви виробки позад

лави слідом за її посуванням: ІВ й IIB – варіанти розташування голівки

головного скребкового конвеєра відповідно на штреку й у лаві

За розташування скребкового конвеєра збоку виробки доцільно

підривання порід позад лави робити по штреку уступними забоями

(рис. 15.8).

Відставання забою підривання від лави Ув визначається з

необхідності зберегти виробки достатньої висоти з урахуванням

інтенсивності видавлювання порід підошви. Величина заходки повинна

дорівнювати довжині секції риштачного постава скребкового конвеєра,

установленого на прилеглій до лави виробці. Голівка цього конвеєра за

кожним циклом підривання переноситься й зміцнюється упорними

стояками.

I – I

пп

IВ

IIВ

Ув

168

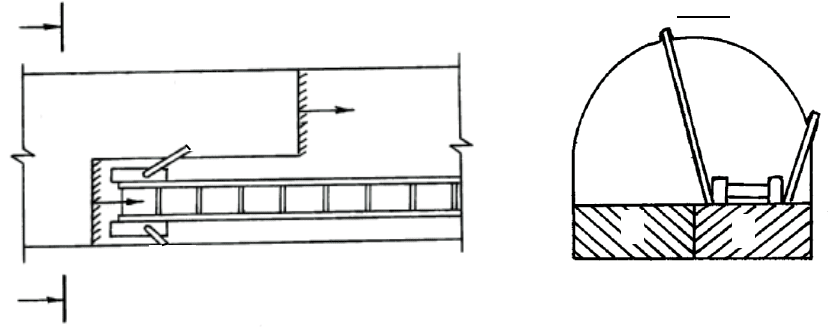

Рисунок 15.8 – Схема підривання порід підошви позад лави

уступними по ширині виробки забоями I і II

15.4 Підривання порід підошви виробок, обладнаних стрічковими

конвеєрами

Схеми підривання порід підошви виробки, обладнаної стрічковим

конвеєром, залежать в основному від розташування стрічкового

конвеєра по ширині виробок

b і його установлення на опорах або на

ланцюгових підвісках, що прикріплюються до рам кріплення (рис. 15.9).

Для здійснення підривання порід під стрічковим конвеєром,

установленим на опорах, останній тимчасово піднімається й

підвішується на ланцюгах (рис. 15.9, а). У міру посування забоїв

підривання цей стрічковий конвеєр на ділянці його вигину

изг

l плавно

опускається до дотикання його опор до підошви виробки. Забій

підривання 1 випереджає й посувається вздовж виробки, тоді як забій 2

заходкою шириною

l посувається впоперек виробки. Навантаження

I – I

169

порід виконується, як правило, вручну. Забороняється робити

підривання й прибирання порід під працюючим стрічковим конвеєром.

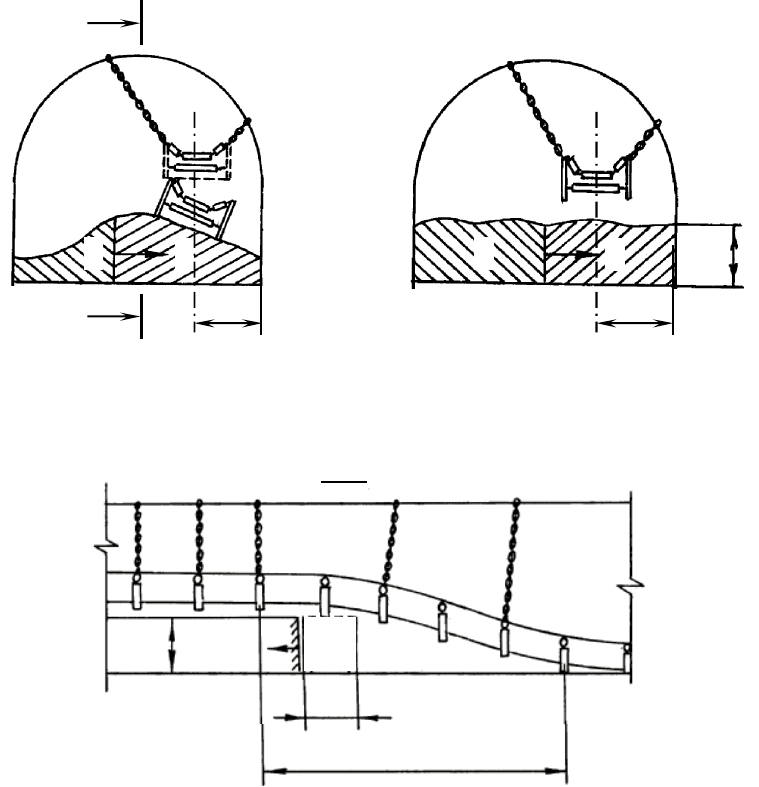

Рисунок 15.9 – Схеми підривання порід підошви уступними

забоями по ширині виробки, обладнаної стрічковими конвеєрами: а й б –

відповідно встановленими на опорах і підвісними

У протяжній виробці підривання порід підошви по її довжині, у

міру необхідності, можна виконувати в декількох місцях.

пп

а)

б)

I – I

пп 1

изг

170

Контрольні запитання до теми 15

1. Загальні відомості про піддирання (підривання) порід підошви

виробок. Чинники, що впливають на технологічну схему піддирання

(підривання) порід підошви виробки.

2. Технологічні схеми піддирання (підривання) порід підошви

протяжної виробки з надґрунтовою рейковою колією одним вибоєм

по її ширині. Раціональна область їхнього застосування. Вимоги ТБ.

3. Технологічні схеми піддирання (підривання) порід підошви

протяжних виробок з надґрунтовою рейковою колією декількома

вибоями. Раціональна область їхнього застосування. Вимоги ТБ.

4. Технологічні схеми піддирання (підривання) порід ґрунту в

пластовій виробці поперед лави, що рухається. Вимоги ТБ.

5. Технологічні схеми піддирання (підривання) порід ґрунту в

пластовій підготовчій виробці після проходу лави. Вимоги ТБ.

6. Технологічні схеми піддирання порід підошви виробки у виробках,

обладнаних стрічковим конвеєром.
