364 Глава 16. Рабочий поток проектирования
ляются высокоуровневым концептуальным представлением классов
системы. Когда дело доходит до физического моделирования (проекти
рования), для реализации этих концептуальных классов может пона
добиться один или более физических проектных классов и/или интер
фейсов.
Между аналитическими и проектными реализациями прецедентов ус
танавливается простое одинкодному отношение «trace». При проекти
ровании реализация прецедента просто становится более детализиро
ванной.
16.3.2. Нужно ли поддерживать две модели?
В идеальном мире для системы создавалась бы единственная модель,
и средство моделирования могло бы предоставлять на выбор или анали
тическое, или проектное представление. Однако это требование слож
нее, чем кажется на первый взгляд. Ни одно из присутствующих в на
стоящее время на рынке инструментальных средств UMLмоделирова
ния не может удовлетворительно справиться с задачей создания анали
тического и проектного представлений на основании одной базовой
модели. Похоже, нам ничего не остается, как пользоваться четырьмя
стратегиями, описанными в табл. 16.1.
Сохраняйте аналитические модели для больших, сложных или стратеги
чески важных систем.
Таблица 16.1
Идеальной стратегии нет, все зависит от проекта. Однако необходимо
задать себе фундаментальный вопрос: нужно ли сохранять аналитичес
кое представление системы? Аналитические представления обеспечи
Стратегия Результаты
1 Берется аналитическая модель и до
полняется до проектной модели.
Имеется единственная проектная мо
дель, но утеряно аналитическое пред
ставление.
2 Берется аналитическая модель, до
полняется до проектной модели, а
с помощью инструмента моделиро
вания восстанавливается «аналити
ческое представление».
Имеется единственная проектная мо
дель, но восстановленное инструмен
том моделирования аналитическое
представление может быть неприем
лемым.
3 Аналитическая модель заморажива
ется в некоторой точке фазы Уточне
ние. До проектной модели дополня
ется копия аналитической модели.
Имеются две модели, но они не син
хронизированы.
4 Поддерживаются две отдельные мо
дели – аналитическая и проектная.
Имеются две модели – они синхрони
зованы, но их обслуживание очень
трудоемко.
16.4. Детализация рабочего потока проектирования 365
вают «общую картину» системы. В них может быть лишь от 1 до 10%
классов подробного проектного представления, поэтому они более по
нятны. Их роль неоценима для следующих действий:
• введения в проект новых людей;
• понимания системы спустя месяцы или годы после ее поставки;
• понимания того, как система выполняет требования пользователей;
• обеспечения прослеживаемости требований;
• планирования обслуживания и улучшения;
• понимания логической архитектуры системы;
• привлечения внешних ресурсов к разработке системы.
Если необходимо чтото из перечисленного выше, несомненно, анали
тическое представление должно быть сохранено. Обычно аналитиче
ское представление должно сохраняться для любой большой, сложной,
стратегически важной системы или системы с предположительно боль
шим ресурсом. Это означает, что необходимо выбирать между страте
гиями 3 и 4. Возможность рассинхронизации аналитической и проект
ной моделей должна быть всегда очень тщательно продумана. Допус
тимо ли это для разрабатываемого проекта?
Если система небольшая (скажем, меньше 200 проектных классов), то
гда непосредственно проектная модель достаточно мала и понятна, по
этому в отдельной аналитической модели, возможно, и нет необходи
мости. Также, если система не имеет стратегического значения или
недолговечна, разделение аналитической и проектной моделей – из
лишнее требование. В этом случае необходимо выбирать между страте
гиями 1 и 2, и решающим фактором будут возможности используемого
инструментального средства UMLмоделирования. Некоторые инстру
менты моделирования сохраняют одну базовую модель и обеспечивают
возможность применения фильтров и сокрытия информации для вос
становления «аналитического» представления из проектной модели.
Это разумный компромисс для многих систем среднего размера, но для
очень больших систем этого, скорее всего, недостаточно.
И наконец, стоит помнить о том, что реальный срок службы многих
систем существенно превышает предполагаемый!
16.4. Детализация рабочего потока
проектирования

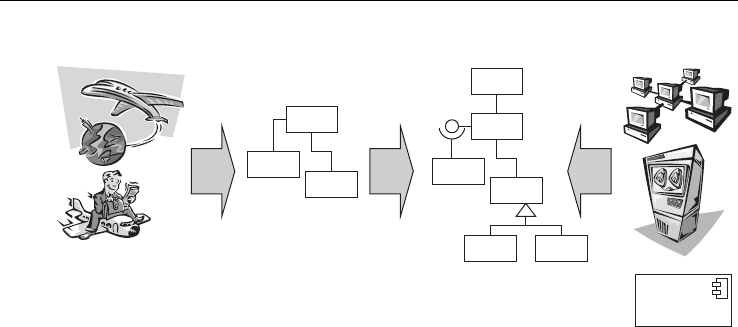

Рабочий поток UP для проектирования представлен на рис. 16.6. Ос
новные его участники: архитектор, разработчик прецедентов и разра
ботчик компонентов. В большинстве ОО проектов роль архитектора
выполняют один или несколько специалистов, но часто они же потом
являются разработчиками прецедентов и компонентов.
366 Глава 16. Рабочий поток проектирования
Одна из целей UP состоит в том, чтобы определенные члены команды
отвечали за отдельные части системы, начиная с анализа и заканчивая
реализацией. Таким образом, специалист или команда, ответственные
за создание конкретной части ОО аналитической модели, будут допол
нять ее до проектной модели и, возможно с помощью программистов,
превращать ее в код. При таком подходе (в этом его основное преиму
щество) нет «перекладывания ответственности» друг на друга между
аналитиками, проектировщиками и программистами, что распростра
нено в ОО проектах.
16.5. Деятельность UP: проектирование
архитектуры
В UP начало всему процессу проектирования дает деятельность под
названием Проектирование архитектуры (architectural design). Ее осущест
вляют один или более архитекторов. Детали этой деятельности пред
ставлены на рис. 16.7.
Как видно из рисунка, результатом Проектирования архитектуры является
множество артефактов (затушеванные артефакты указывают на изме
нения, внесенные в оригинальный рисунок). В следующих главах этой
части книги будет подробно рассмотрено, что представляют собой эти
артефакты и как их найти. Самое главное, необходимо понять, что
проектирование архитектуры заключается в предварительном описа
нии артефактов, важных с архитектурной точки зрения, с целью соз
дания общего плана архитектуры системы. Обозначенные в общих
чертах артефакты являются входными данными для более детального
проектирования, в процессе которого происходит их конкретизация.
Проектирование прецедента
Проектирование класса
Разработчик компонентов
Архитектор
Разработчик прецедентов
Проектирование подсистемы
Проектирование архитектуры
Рис. 16.6. Рабочий поток проектирования. Воспроизведено с рис. 9.16 [Jacobson 1]
с разрешения издательства Addison+Wesley
16.6. Что мы узнали 367
Обычно Проектирование архитектуры не выделяется в отдельный шаг. Не
следует забывать, что UP – итеративный процесс. Таким образом, про
работка деталей архитектуры системы ведется на всем протяжении
завершающих этапов Уточнения и в начале Построения.
16.6. Что мы узнали
В рабочем потоке проектирования определяется, как будет реализовы
ваться функциональность, описанная в аналитической модели. Мы уз
нали следующее:
• Проектирование – основная деятельность при моделировании в по
следней части фазы Уточнение и первой части фазы Построение.
• Анализ и проектирование в некоторой степени могут происхо
дить параллельно.
• Одна команда должна провести артефакт от анализа до проекти
рования.
• ОО проектировщики основное внимание должны уделять глав
нейшим вопросам проектирования, таким как арихитектуры
распределенных компонентов – политики и стандарты должны
Архитектор
Проектирование
архитектуры
Описание
архитектуры
А
налитическая
модель
Модель
прецедентов
Модель
требований
Проектный класс
[в общих чертах]
Модель развертывания
[в общих чертах]
Интерфейс
[в общих чертах]
Подсистема
[в общих чертах]
«subsystem»
Описание архитектуры
Рис. 16.7. Деятельность UP Проектирование архитектуры. Адаптировано
с рис. 9.17 [Jacobson 1] с разрешения издательства Addison+Wesley
368 Глава 16. Рабочий поток проектирования
вводиться для решения тактически важных вопросов проекти
рования.
• Проектная модель включает:
• проектные подсистемы;
• проектные классы;
• интерфейсы;
• реализации прецедентов – проектные;
• диаграмму развертывания (в первом приближении).
• Отношения отображения существуют между:
• проектной и аналитической моделями;
• одной или более проектными подсистемами и пакетом анализа.
• Следует поддерживать две отдельные модели, аналитическую и про
ектную, если система:
• большая;
• сложная;
• стратегически важная;
• подвержена частым изменениям;
• предположительно с большим сроком службы;
• для ее разработки привлекаются внешние ресурсы.
• Деятельность UP Проектирование архитектуры – это итеративный про
цесс, имеющий место в конце фазы Уточнение и в начале фазы По
строение:
• в ходе процесса создаются и описываются в общих чертах арте
факты, которые в дальнейшем конкретизируются.
