для трех характерных лет (многоводного, средней водности и
маловодного года) необходимо выполнить следующие действия.

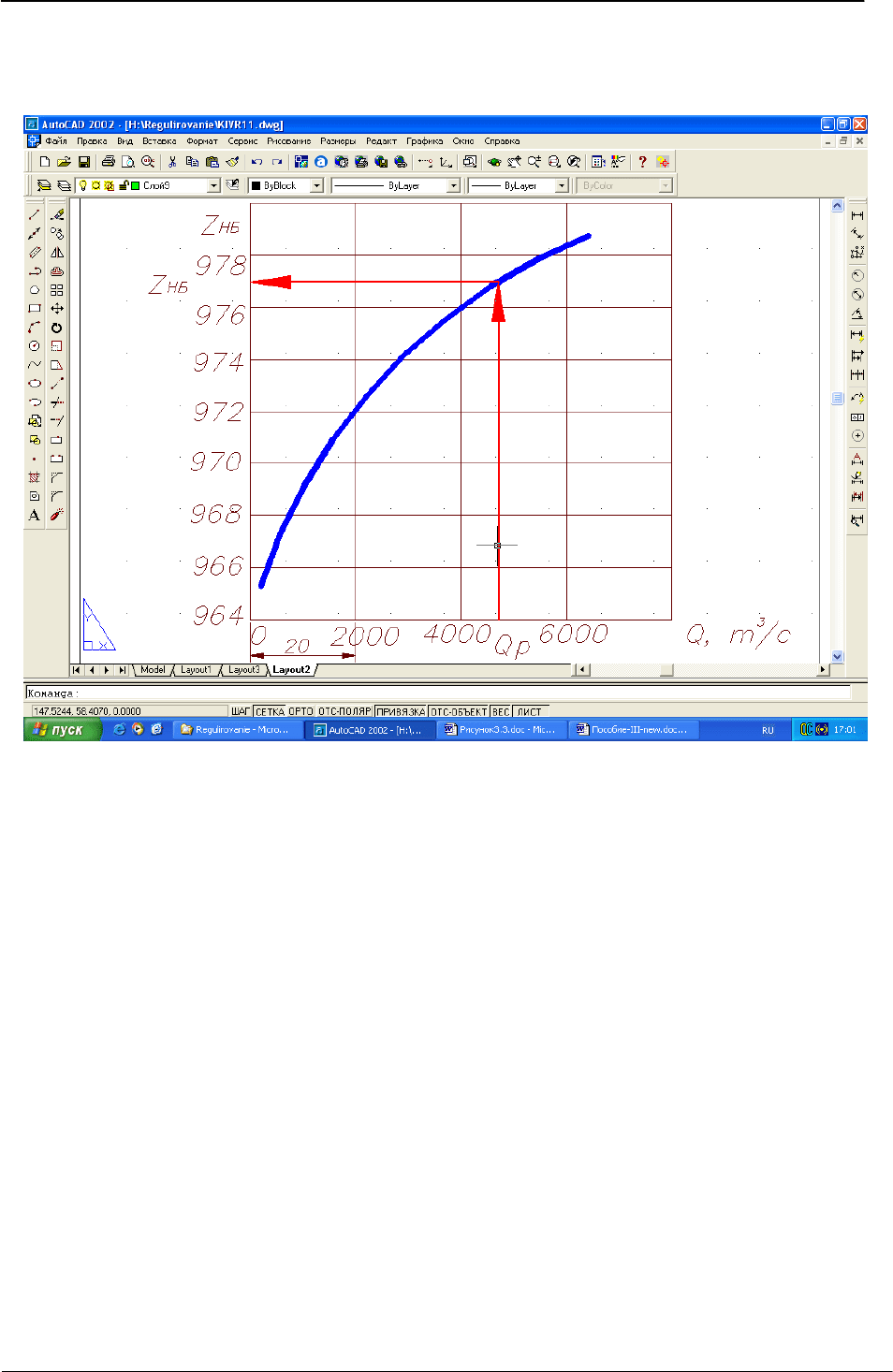

Рис. П1.6. Кривая связи расходов воды и уровней в нижнем бьефе.
1. Включить режим «Орто». Копировать график интегральной кривой с
произведенным регулированием за пределы рамки.
2. Выделить копированную часть и перенести ее на слой «Интегральная
кривая»
3. Слой «Интегральная кривая» включить, сделать его текущим,
остальные слои отключить. Дальнейшая работа выполняется
на слое
«Интегральная кривая»
4. Провести линии от начала и конца каждого выбранного года до
пересечения с интегральной кривой. С помощью команды «Обрезать»
получить необходимые интегральные кривые с зарегулированным стоком
для трех характерных лет.
Лекции по дисциплине “Гидроэлектростанции”
Санкт-Петербургский Государственный Политехнический Университет
92
5. С помощью команды «Переместить» убрать ненужный промежуток
между ними. При помощи объектной привязки сделать так, чтобы шаблоны
хронологических графиков оказались строго под полученными
интегральными кривыми.
6. Исходя из выбранного масштаба, сделать подписи по осям V, Zвб, Zнб,
H с помощью команды «Рисование/Текст»."
7. Отключив объектную привязку, построить хронологические графики с
помощью
команды «Линия» (рис.7).

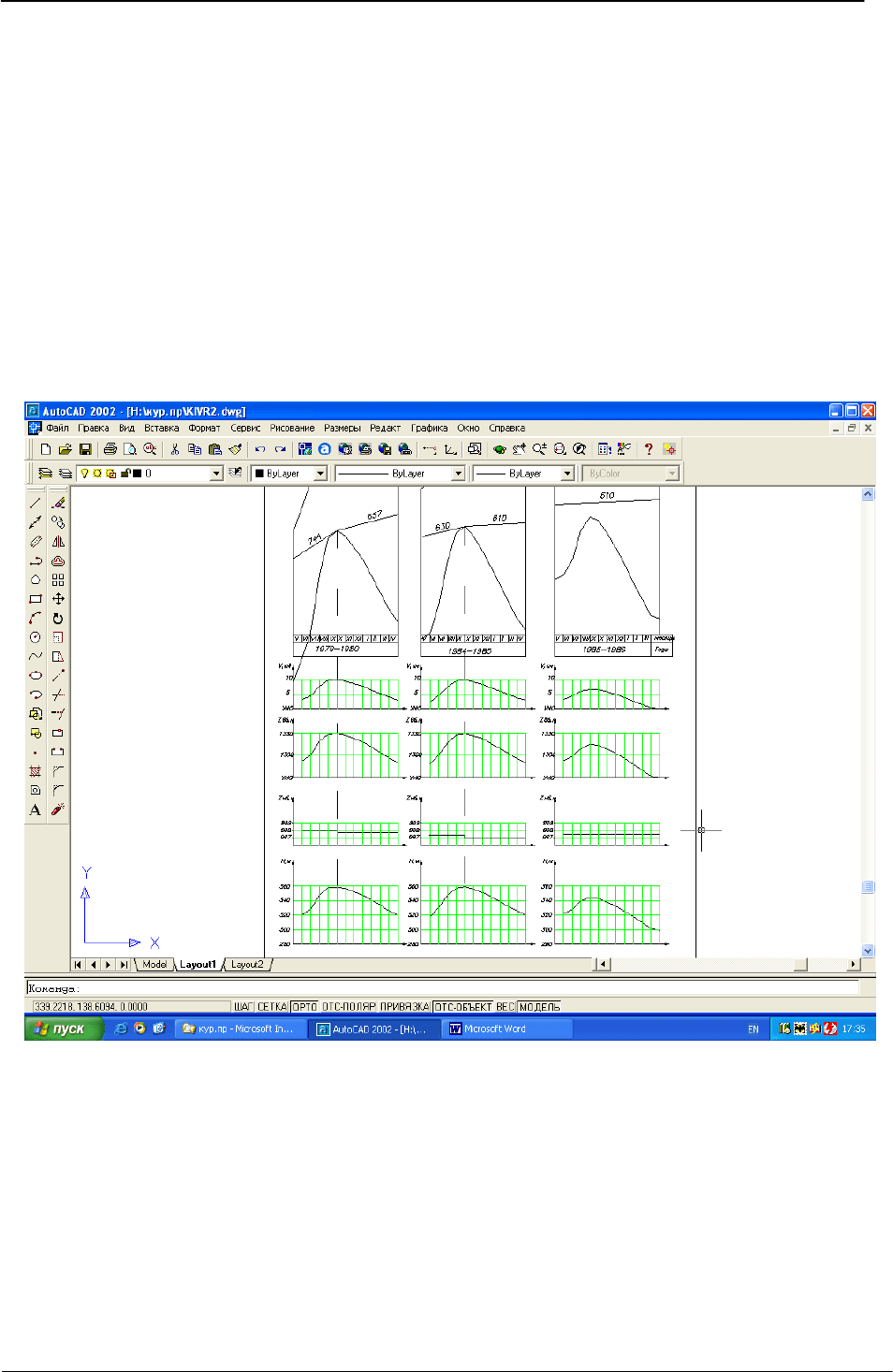

Рис.7. Хронологические графики.
Далее определяется зарегулированная мощность водотока, по
результатам расчетов строится график зарегулированной мощности водотока
(рис.8), а затем - кривая обеспеченности зарегулированной мощности (рис.9),
данные графики рекомендуется осуществлять в формате MS EXCELL.
93
Рис.8. График зарегулированной мощности.
0
500000
1000000
1500000
2000000
2500000
V VI V II V III IX X XI XII I II III IV V V I V II V III IX X XI XII I II III IV V VI VII VIII IX X XI XII I II III IV
N, кВт
месяцы
Лекции по дисциплине “Гидроэлектростанции”
Санкт-Петербургский Государственный Политехнический Университет
94
Рис.9. Кривая обеспеченности зарегулированной мощности водотока.
1600000
1700000
1800000
1900000
2000000
2100000
2200000
2300000
2400000
0,0 10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0 100,0
p,%
N
N,
кВт
Лекции по дисциплине “Гидроэлектростанции”
Санкт-Петербургский Государственный Политехнический Университет
Лекции по дисциплине “Гидроэлектростанции”
Санкт-Петербургский Государственный Политехнический Университет
95
2. Тесты по дисциплине “Водно-энергетические ресурсы и их
использование”
1. В каких случаях используются методы математического
моделирования речного стока?
А. При наличии многолетних данных по стоку;
Б. При наличии небольшого объема данных по стоку;
В. При отсутствии данных по стоку.
2. Нормальный подпорный уровень водохранилища - это:
А. Наивысший уровень воды в
водохранилище, на который по
условиям устойчивости рассчитаны все подпорные сооружения;
Б. Наивысший подпорный уровень воды в водохранилище, на
который должны рассчитываться все подпорные сооружения;
В. Наивысший уровень воды в водохранилище, при котором ГЭС
работает с установленной мощностью.
3. При проектировании ГЭС УМО определяется:
А. По диспетчерскому графику;
Б. По кривой обеспеченности;
В. По кривой связи объемов и уровней воды в водохранилище.
4. Регулирование стока реки производится с целью:
А. Определения установленной мощности ГЭС;
Б. Для построения гидрографа реки;
В. Для выравнивания расходов реки во времени.
5. С какой целью устанавливается уравнительный резервуар в
напорном деривационном водоводе?
А. Для предотвращения прямого гидравлического удара
Б
. Для сокращения времени переходных процессов в напорном
трубопроводе;
В. Для уменьшения потерь напора в трубопроводе.
Лекции по дисциплине “Гидроэлектростанции”
Санкт-Петербургский Государственный Политехнический Университет
96
6. В каком месте деривационного канала устраиваются отстойники?
А. На головном участке канала;
Б. В средней части канала;
В. У напорного бассейна - на концевом участке канала.
7. С какой целью устраиваются отстойники на деривационных каналах?
А. Для борьбы с донными и взвешенными наносами;
Б. Для борьбы с донными наносами;
В. Для осаждения
взвешенных наносов.
8. На каких реках или их участках применяется русловая компоновка
гидроузлов?
А. На горных участках рек;
Б. На равнинных участках рек;
В. На предгорных участках рек.
9. Какие потери напора учитываются при расчете приплотинной ГЭС?
А. Потери напора по длине турбинного водовода;
Б. Потери напора местные - на вход, на
решетках, на повороты;
В. Потери напора по длине и местные потери.
10. Деривационные ГЭС проектируются для:
А. Создания дополнительного напора;
Б. Создания водохранилища комплексного использования;
В. Создания каскада ГЭС на реке.
11. Какого вида регулирования стока реки не существует:
А. Суточное регулирование;
Б. Годичное регулирование;
В. Региональное регулирование.
