• После включения режима Открыть как Графика и ОК (рис. 4),

выполняются команды из главного меню Просмотр

⇒

Программа и

появляется Окно

⇒

Слева направо.

 Окна Rychag.teh и Графика будут расположены как показано

на рис. 5. На графическом поле будет видна только координатная сет-

ка, так как никаких геометрических объектов не создавалось. Такое

расположение окон наиболее удобно для большинства режимов рабо-

ты, когда желательно одновременно видеть формируемый текст и гео-

метрические построения.

Для сохранения результатов работы выбирается папка хранения и

нажимается кнопка Сохранить.

Не забывайте регулярно сохранять результаты Вашей

работы!

Рис. 5. Окно Текст–Графика

4. ПОСТРОЕНИЕ ГЕОМЕТРИЧЕСКИХ ЭЛЕМЕНТОВ

КОНТУРОВ ДЕТАЛИ

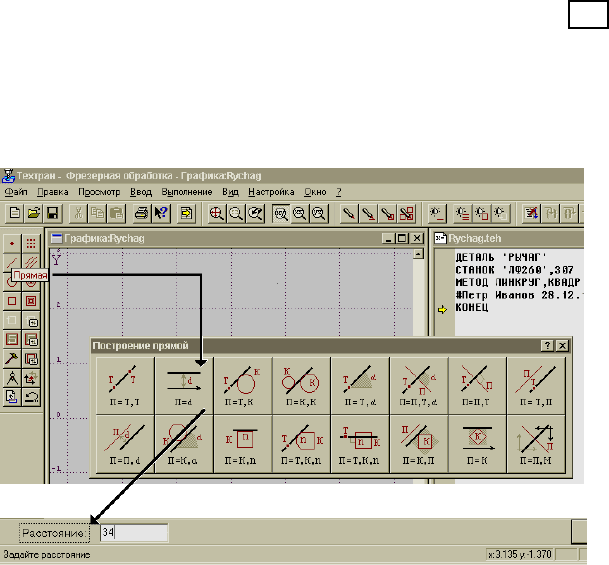

Для построения геометрических элементов (точки, прямые, окруж-

ности и др.), определяющих контур детали, используется панель Ввод.

Порядок действий при построении геометрических объектов следу-

ющий:

• Выбирается тип геометрического элемента.

• Выбирается вариант построения геометрического элемента.

• Вводятся параметры геометрического элемента (выбор поля

для ввода параметров осуществляется либо указанием его курсором

мыши, либо перемещением от поля к полю с помощью клавиши Tab).

Ввод числовых значений в поля параметров производится с клавиа-

туры.

• Выполняется команда Ввод.

Схема работы при формировании программы в режиме интерактив-

ного построения геометрических объектов представлена на рис. 6.

Рис. 6. Интерактивное построение геометрии детали

По выбранному варианту может быть построено несколько гео-

метрических элементов. В этом случае система изображает все воз-

можные построения элементов с заданными параметрами. Из предло-

женных вариантов требуется выбрать нужный, указав его мышью и

нажав левую кнопку.

Рекомендуется совмещать оси координат с осями

симметрии детали или базовыми поверхностями, от

которых заданы основные размеры.

• Выберите построение:

⇒

– окруж-

ность, заданная координатами центра и радиусом.

• Введите в поле ввода Коорд. X: 0, Коорд. Y: 0, Радиус: 40.

• Нажмите кнопку Ввод.

 В результате на графическом поле будет построена окружность

наружного контура детали (КР0), имеющая радиус 40 мм и центр в

начале системы координат (рис. 7).

Постройте окружности с радиусами 35 (КР1), 22.5, (КР2) ,

15 (КР3), 17.5 (КР4).

Постройте прямые ПР0, ПР1, ПР2, ПР3, ПР4, ПР5,

ПР6, ПР7.

На рис. 7 представлена схема геометрических построений, выпол-

няемых в этом разделе учебного пособия.

5. ПОСТРОЕНИЕ КОНТУРОВ ДЕТАЛИ

Построение контура детали начинается вводом точки, являющейся

начальной точкой контура. Поэтому на последующих шагах необхо-

димо выполнить предварительное построение начальных точек двух

контуров – контура обнижения К1 и контура препятствия

К2 (цилиндрическая бобышка). Имеющаяся вспомогательная точка

ТЧ0 используется в качестве начальной точки наружного контура де-

тали К0.

№ 5

№ 6

–

№ 10

–

Постройте точки: ТЧ1 – точка пересечения двух пря-

мых (ПР3 и ПР5), а ТЧ2 – точка пересечения окружно-

сти (КР2) и ее радиуса, проведенного под углом 0 к оси Х

(см. рис. 7).

КР0

КР1

КР4

КР3

ПР0

ПР5

ПР1

ПР4

ПР2

ПР6

ПР3

ПР7

0,0

ТЧ2 -начальная точка контура К2

ТЧ0 -начальная точка контура К0

ТЧ1 -начальная точка

контура К1

Контур К0

Контур К1

Контур К2

КР2

ТЧ3() -массив точек

Рис. 7. Схема построения геометрических элементов

Построение наружного контура детали по геометрическим элемен-

там.

Деталь должна быть описана в том виде, в каком она находится на

чертеже. Контуры детали, обнижений и препятствий должны быть

замкнуты. Если какой-либо контур не замкнут, то на этапе построения

траектории будет выдано сообщение об ошибке. Контур строится без

заданных на чертеже скруглений, которые будут встроены на этапе

редактирования контура.

• Выберите построение:

⇒

– начальная точ-

ка контура, заданная своим именем.

• Введите в поле ввода Точка имя начальной точки наружного

контура или снимите ее с экрана левой кнопкой мыши.

№ 19

–

№ 21

 В результате в поле ввода Точка будет введено имя начальной

точки наружного контура: ТЧ0 (см. рис. 8), а сама точка будет подсве-

чена.

• Нажмите кнопку Ввод.

 В результате начальная точка будет включена в контур детали и

выделена. Система присваивает контуру детали имя К0.

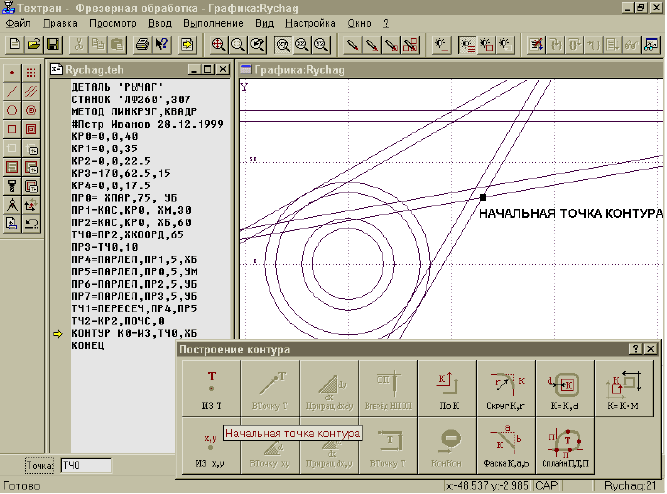

Рис. 8. Начало построения контура

После этого система установит новое поле ввода Поверхность.

В это поле Вы должны последовательно вводить геометрические эле-

менты, из которых состоит контур детали, указывая на них курсором

мыши для снятия с экрана в поле Поверхность. Выбор, сделанный

верно, завершается командой Ввод путем нажатия левой кнопки мыши

или клавиши Enter. В случае снятия с экрана имени следующего объ-

екта необходимо повторить выбор при активном состоянии поля ввода.

• Введите в поле ввода Поверхность наклонную пря-

мую ПР3.

• Нажмите кнопку Ввод.

 В результате указанная прямая будет рассматриваться как сле-

дующий элемент контура и выделяться пунктиром. Поскольку еще не

известен следующий элемент контура, на котором должен находиться

конец создаваемого сегмента, этот первый сегмент контура будет по-

строен только на следующем шаге (рис. 9).

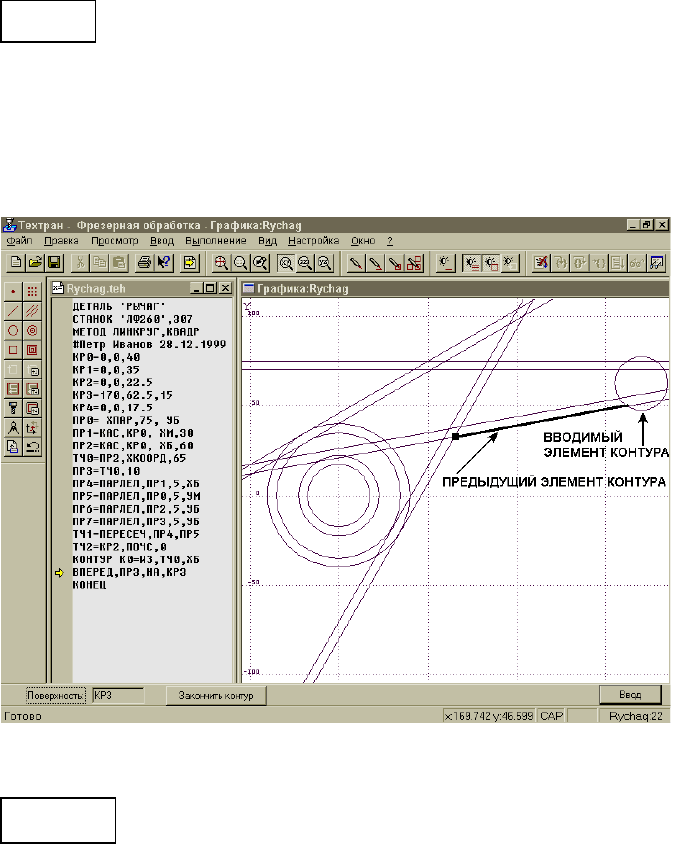

Рис. 9. Предыдущий и вводимый элементы контура

• Последовательно введите в поле ввода Поверх-

ность геометрические элементы: ПР0, ПР1, КР0, ПР2,

ТЧ0, каждый раз завершая выбор командой Ввод.

№ 22

№ 23–27

• Выберите построение:

⇒

– конец кон-

тура или выполните команду Закончить контур, указав мышью на

одноименную кнопку.

 Построение контура с именем К0 завершено. Выделенные сег-

менты изменяют свой цвет на сиреневый, что свидетельствует о созда-

нии объекта типа «контур».

Аналогично строятся контур обнижения К1 и контур

внутреннего препятствия К2.

5.1. РЕДАКТИРОВАНИЕ КОНТУРА

Редактирование контура позволяет уменьшить число требуемых

для его построения геометрических элементов, упростить построение

самого контура и вносить последующие изменения в контур.

• Выберите построение:

⇒

– встраивание

скругления между элементами контура.

• Введите в поле Стык сегментов номер узла контура, в котором

требуется выполнить сглаживание контура.

Для снятия с экрана имени узла контура и ввода его в поле ввода:

♦ укажите курсором мыши внутренний угол контура К1 обни-

жения, стороны которого образованы прямыми ПР6 и ПР7, и нажмите

левую кнопку мыши (см. рис. 10).

 Соседние сегменты контура будут выделены. Узлу будет при-

своено имя К1,3.

•

Введите в поле Радиус: 15. Нажмите кнопку Ввод.

 В результате в указанный стык сегментов контура будет

встроена дуга заданного радиуса.

Скругления радиусом 6 мм на контуре К1 и радиусом 10 мм на кон-

туре К0 можно не строить, так как они обеспечиваются фрезами соот-

ветствующего диаметра.

№ 28

№ 29–39

№ 40

Вы построили контуры детали, обнижения и внутреннего препят-

ствия и можете переходить к проектированию процесса фрезерной

обработки.

ПР2

ПР6

ПР3

ПР7

0,0

Контур К0

Контур К1

Узел К1,3

Рис. 10. Встраивание скругления между элементами контура

В окне RYCAG.TEH Текстового Редактора находится текст про-

граммы, содержащий операторы геометрических определений.

Для сохранения файла следует выполнить команду Файл / Сохра-

нить.

6. ОПИСАНИЕ РЕЖУЩИХ ИНСТРУМЕНТОВ

Перед началом обработки необходимо описать геометрические па-

раметры режущего инструмента, назначить его положение в инстру-

ментальном магазине (рекомендуется размещать инструменты в мага-

зине равномерно).

В соответствии с предлагаемой технологией обработки контурное

фрезерование будет выполняться концевой фрезой Ø20 мм, выборка

материала в обнижении – концевой фрезой Ø12 мм, а сверление и на-

резание резьбы –соответственно сверлом Ø5 мм и метчиком М6.

•

На панели Ввод выберите пиктограмму – парамет-

ры режущего инструмента и выбор инструмента для об-

работки.

 На экране появится диалоговое окно Инструменты.

Рис. 11. Диалоговое окно Инструменты

•

Нажмите кнопку Добавить.

 На экране появится диалоговое окно Параметры инстру-

мента.

•

В диалоговом окне Параметры инструмента задайте следую-

щие данные:

♦ установите переключатель Тип: ФРЕЗА;

♦ задайте позицию инструмента в инструментальном магазине.

Для этого введите в поле Позиция: 1;

№ 41

♦ введите в поле Примечание: Обработка контура;

♦ задайте диаметр фрезы. Введите в поле Диаметр: 20;

♦ задайте радиус скругления режущей кромки фрезы. Введите в

поле Радиус: 0;

♦ Задайте Тип корректора: Без типа.

Тип задаваемой коррекции зависит от технологических особенно-

стей обработки и определяется возможностями конкретного устройст-

ва ЧПУ используемого станка. Правила использования команд коррек-

ции приводятся в инструкции по постпроцессору. В рассматриваемом

примере коррекция не применяется.

• Нажмите кнопку ОК.

 В результате в диалоговом окне Инструменты в списке инст-

рументов появится новый инструмент с именем ФРЕЗА1.

• Нажимая кнопку Добавить, последовательно вво-

дите параметры остальных инструментов.

• Закройте окно Инструменты. Сохраните изменения в файле на

диске.

7. ПРОГРАММИРОВАНИЕ ФРЕЗЕРНОЙ КОНТУРНОЙ

ОБРАБОТКИ

7.1. ЗАГРУЗКА ПЕРВОГО ИНСТРУМЕНТА ДЛЯ ОБРАБОТКИ

Для выполнения первого перехода из инструментального магазина

необходимо выбрать и установить в шпинделе станка (загрузить) фре-

зу Ø20 мм.

• В диалоговом окне Инструменты отметьте под-

светкой в списке Инструменты строку: ФРЕЗА1, нажмите

кнопки Выбрать, Загрузить.

 В результате в окне Редактора RYCHAG.TEH будут сформиро-

ваны операторы: ВЫБОРИН, ФРЕЗА1 и ЗАГРУЗ, ФРЕЗА1.

№ 42–44

№ 45
