2.2.

Удаленный вызов процедур 101

чит работу, оригинальное сообщение будет отослано назад, клиентской заглуш-

ке,

которая скопирует буфер клиенту. В результате вызов по ссылке будет под-

менен копированием/восстановлением. Несмотря на то что это не одно и то же,

часто такой замены вполне достаточно.

Небольшая оптимизация позволяет сделать этот механизм вдвое эффектив-

нее.

Если обеим заглушкам известно, входящим или исходящим параметром

является буфер для сервера, то одну из копий можно удалить. Если массив ис-

пользуется сервером в качестве исходных данных (то есть при вызове write), то

копировать его обратно не нужно. Если это результат, то нет необходимости из-

начально передавать его серверу.

В качестве последнего комментария отметим, что нет ничего особенно хоро-

шего в том, что мы можем работать с указателями на простые массивы и структу-

ры,

если нам по-прежнему недоступна работа с более общими вариантами указате-

лей

—

с указателями на произвольные структуры данных, например на сложные

графы. В некоторых системах делается попытка решить эту проблему путем пе-

редачи серверной заглушке реальных указателей с последующей генерацией спе-

циального кода в процедурах сервера для работы с этими указателями. Так, для

получения данных, которые соответствуют указателю, сервер может сделать спе-

циальный запрос.

Спецификация параметров и генерация заглушек

После всех этих объяснений становится ясно, что сокрытие механизма удаленно-

го вызова процедур требует, чтобы вызывающая и вызываемая системы догово-

рились о формате сообщений, которыми они обмениваются, и при необходимо-

сти пересылки, например, данных сложной структуры, следовали определенному

порядку действрп"!. Другими словами, при совершении RPC обе стороны должны

следовать одному протоколу.

В качестве простого примера рассмотрим процедуру, показанную на рис. 2.10, а.

Она имеет три параметра: символ, число с плавающей точкой и массив из пяти

целых чисел. Предполагая, что длина слова составляет четыре байта, протокол

RPC может предписать передачу символа в крайнем правом байте слова (остав-

ляя последующие три пустыми), числа с плавающей точкой

—

в целом слове,

а массива

—

в виде последовательности слов с общей длиной, равной длине мас-

сива, и предшествующим словом, содержащим длину последовательности

(рис.

2.10, б). Если ввести подобные правила, то клиентская заглушка будет

знать, что для процедуры foobar необходимо использовать тот формат, который

представлен на рис. 2.10, б, а серверная заглушка

—

что именно такой формат бу-

дет иметь входящее сообщение для вызова процедуры foobar.

Определение формата сообщения

—

это только одна сторона протокола RPC.

Этого недостаточно. Также нам необходимо, чтобы клиент и сервер пришли к до-

говоренности по вопросу представления простых типов данных, таких как целые

числа, символы, логические значения и т. д. Так, протокол может предписать,

чтобы целые передавались без знака, символы в 16-битной кодировке Unicode,

а числа с плавающей точкой

—

в формате стандарта IEEE 754, и все это

—

в ост-

роконечном формате. Только при наличии такой дополнительной информации

сообщение может быть однозначно интерпретировано.

102 Глава 2. Связь

foobar( char х; float у; int z[5])

{

Локальные

параметры

процедуры

foobar

z[0]

z[1]

z[2]

z[31

z[4]

a б

Рис. 2.10. Процедура (a) и соответствующее процедуре сообщение (б)

После того как все биты до последнего выстроеР1Ы в ряд по согласованным

правилам кодирования, осталось сделать только одно. Вызывающая и вызывае-

мая системы должны договориться между собой об обмене реальными сообще-

ниями. Например, они могут решить использовать транспортный протокол с со-

единениями, такой как TCP/IP. Альтернативой ему будет ненадежная служба

дейтаграмм, в этом случае клиент и сервер должны включить реализацию схемы

контроля ошибок в RPC. На практике возможны различные варианты.

После завершения определения протокола RPC необходимо реализовать за-

глушки

—

клиентскую и серверную. К счастью, заглушки, работающие по одно-

му протоколу, для разных процедур различаются лишь интерфейсом с прило-

жениями. Интерфейс состоит из набора процедур, которые могут быть вызваны

клиентом, но реализуются на сервере. Доступ к интерфейсу осуществляется

обычно из определенного языка программирования, одного из тех, на которых

написан клиент или сервер (хотя, строго говоря, это не обязательно). Для упро-

щения работы интерфейсы часто опрюываются с использованием языка опреде-

ления интерфейсов {Interface Definition

Language,

IDL). Интерфейс, определен-

ный на чем-то вроде IDL, компилируется затем в заглушки клиента и сервера,

а также в соответствующие интерфейсы времени компиляции и времени выпол-

нения.

Практика показывает, что использование языка определения интерфейсов

делает приложения клиент-сервер, базирующиеся на RPC, существенно проще.

Поскольку клиентская и серверная заглушки очень легко сгенерировать полно-

стью автоматически, все системы промежуточного уровня, основанные на RPC,

используют IDL для поддержки разработки программного обеспечения. В неко-

торых случаях применение IDL просто обязательно. Мы рассмотрим подобные

случаи в следующих главах.

2.2.

Удаленный вызов процедур

103

2.2.3. Расширенные модели RPC

Удаленные вызовы процедур стали фактическим стандартом для связи в распре-

деленных системах. Популярность этой модели объясняется ее несомненной про-

стотой. В этом пункте мы рассмотрим два расширения базовой модели RPC, соз-

данные для разрешения некоторых ее недостатков.

Входы

Базовая модель RPC предполагает, что вызывающая и вызываемая системы мо-

гут связываться друг с другом для обмена сообш.ениями по сети. В общем случае

это предположение истинно. Однако рассмотрим вариант, когда клиент и сервер

установлены на одной машине. В стандартном случае мы должны использовать

средства локального

межпроцессного взаимодействия {InterProcess

Communication,

IPC),

которые базовая операционная система предоставляет процессам, запущен-

ным на одной машине. Так, например, в UNIX соответствующие средства вклю-

чают в себя совместно используемую память, каналы и очереди сообщений (де-

тальное обсуждение IPC в UNIX-системах можно найти в [439]).

Локальные средства IPC обычно значительно более эффективны, чем сете-

вые,

даже если последние используются для связи между процессами на одной

машине. Соответственно, если важна производительность, следует совмещать

различные механизмы межпроцессного взаимодействия, руководствуясь тем, на-

ходятся ли процессы, в которых мы заинтересованы, на одной машине или нет.

В качестве компромисса некоторые операционные системы предоставляют

процессам, размещенным на одной машине, эквивалент RPC под названием вхо-

дов {doors). Вход

—

это обобщенное имя процедур, существующих в адресном

пространстве процессов сервера, которые могут вызываться процессами, разме-

щенными на одной с сервером машине. Входы впервые появились в операцион-

ной системе Spring [297] и были хорошо описаны в

[193].

Сходный механизм,

под названием упрощенный вызов RPC

{lightweight

RPC), описан в [49].

Вызов входов требует поддержки локальной операционной системы, как по-

казано на рис. 2.11. Так, для того чтобы появилась возможность вызвать вход,

процесс сервера должен зарегистрировать его. При регистрации входа возвраща-

ется его идентификатор, который впоследствии можно будет использовать в ка-

честве символического имени входа. Регистрация заканчивается вызовом door_

create. Доступ других процессов к зарегистрированному входу может осуществ-

ляться просто по тому идентификатору, который мы получили при регистрации

входа. Так, например, в Solaris каждый вход имеет файловое имя, которое можно

получить через идентификатор простым вызовом fattach. Клиент вызывает вход

через системный вызов с1оог_са11, в который идентификатор входа передается

так же, как и любой другой обязательный параметр. Затем операционная систе-

ма производит вызов того процесса, который зарегистрировал вход. Результатом

этого вызова будет вызов входа сервера. Результаты вызова входа будут возвра-

щены в процесс клиента через системный вызов cloor_return.

Главное преимущество входов состоит в том, что они позволяют использо-

вать для связи в распределенных системах единый механизм

—

вызовы процедур.

104

Глава 2. Связь

К сожалению, разработчики приложений часто нуждаются в сведениях о том,

выполняется ли данный вызов в текущем процессе, в другом процессе на этой же

машине или в удаленном процессе.

Компьютер

Клиентский процесс Серверный процесс

main()

{

И^)

fd = open(door_name,...);

door_call(fd,...); ~^

Регистрация входа

serve

r_door(...)

{

door_return(...);

}

main()

{

-fd = door_create(...);

fattach(fd,

door_name,...);

Операционная система

Вызов зарегистрированного Возвращение в вызывающий

входа для другого процесса процесс

Рис. 2.11. Принципы использования входов в качестве механизма IPC

Асинхронный вызов RPC

в стандартном варианте вызова клиентом удаленной процедуры его работа при-

останавливается до получения ответа. Когда ответ не нужен, этот жесткий алго-

ритм «запрос-ответ» не является необходимым, приводя только к блокированию

клиента с невозможностью производить работу до получения ответа от удален-

ной процедуры. Примеры действий, при которых обычно нет необходимости

в ожиданрш ответа: перечисление денег с одного банковского счета на другой, до-

бавление записей в базу данных, запуск удаленной службы, пакетная обработка

и множество других.

Для обработки подобных случаев системы RPC могут предоставлять средства

для так называемого

асинхронного вызова

RPC

(asynchronous

RPC). При помощи

этих средств клиент получает возможность продолжить свою работу сразу после

выполнения запроса RPC. При асинхронном вызове RPC сервер немедленно по

приходу запроса отсылает клиенту ответ, после чего вызывает запрошенную

процедуру. Ответ служит подтверждением того, что сервер приступил к обработ-

ке RFC. Клиент продолжает работу, снимая блокировку, сразу после получения

2.2.

Удаленный вызов процедур 105

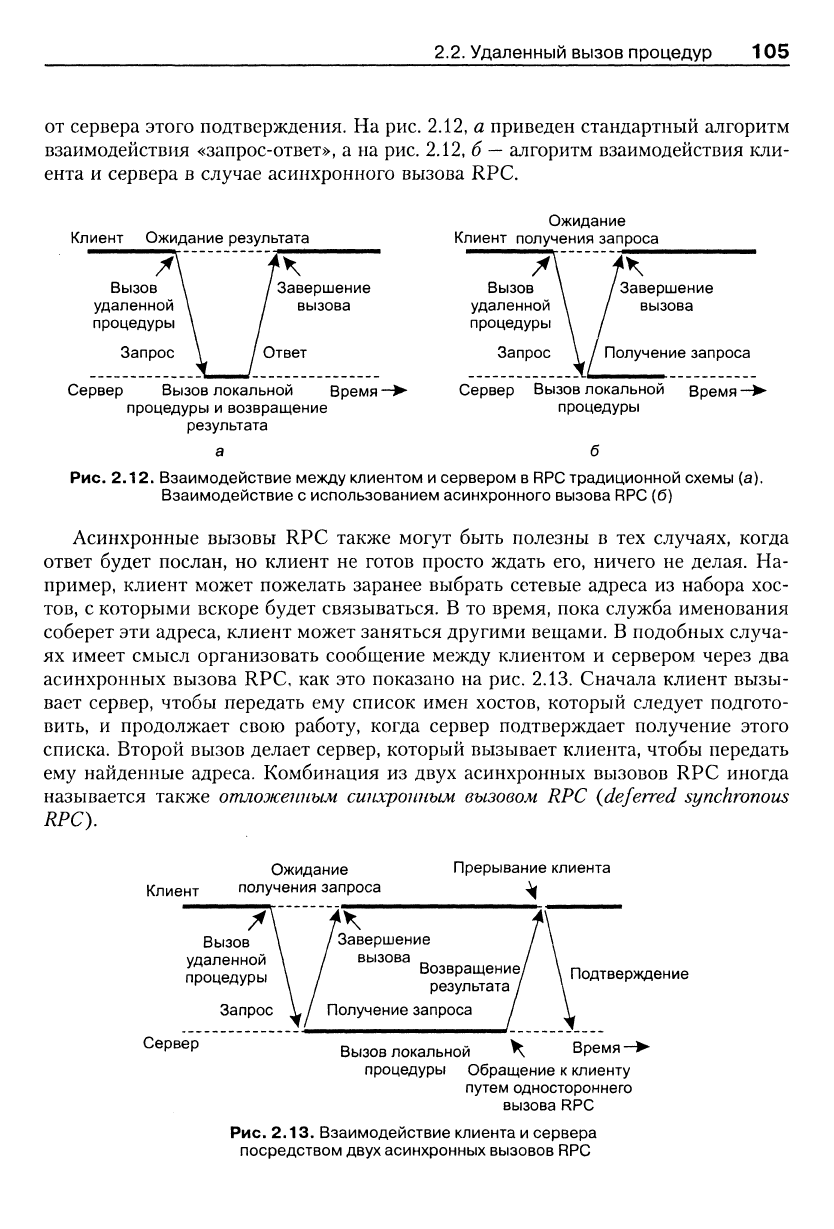

от сервера этого подтверждения. На рис. 2.12, а приведен стандартный алгоритм

взаимодействия «запрос-ответ», а на рис. 2.12, б

—

алгоритм взаимодействия кли-

ента и сервера в случае асинхронного вызова RPC.

Клиент Ожидание результата

Ожидание

Клиент получения запроса

Вызов \

удаленной \

процедуры \

Запрос \

/ Завершение

/ вызова

/ Ответ

Вызов

удаленной

процедуры

Запрос

Завершение

вызова

Получение запроса

Сервер Вызов локальной Время -

процедуры и возвращение

результата

Сервер

Вызов локальной

процедуры

Время-

Рис. 2.12. Взаимодействие между клиентом и сервером в RPC традиционной схемы (а).

Взаимодействие с использованием асинхронного вызова RPC (б)

Асинхронные вызовы RPC также могут быть полезны в тех случаях, когда

ответ будет послан, но клиент не готов просто ждать его, ничего не делая. На-

пример, клиент может пожелать заранее выбрать сетевые адреса из набора хос-

тов,

с которыми вскоре будет связываться. В то время, пока служба именования

соберет эти адреса, клиент может заняться другими вещами. В подобных случа-

ях имеет смысл организовать сообщение между клиентом и сервером через два

асинхронных вызова RPC, как это показано на рис. 2.13. Сначала клиент вызы-

вает сервер, чтобы передать ему список имен хостов, который следует подгото-

вить,

и продолжает свою работу, когда сервер подтверждает получение этого

списка. Второй вызов делает сервер, который вызывает клиента, чтобы передать

ему найденные адреса. Комбинация из двух асинхронных вызовов RPC иногда

называется также

отлолсенным

синхронным вызовом RPC {deferred

synchronous

RPC).

Клиент

Ожидание

получения запроса

Прерывание клиента

Вызов

удаленной

процедуры

Запрос

Завершение

вызова „

Возвращение^

результата

Получение запроса

Подтверждение

^®Р^®Р Вызов локальной Ч Время-^

процедуры Обращение к клиенту

путем одностороннего

вызова RPC

Рис. 2.13. Взаимодействие клиента и сервера

посредством двух асинхронных вызовов RPC

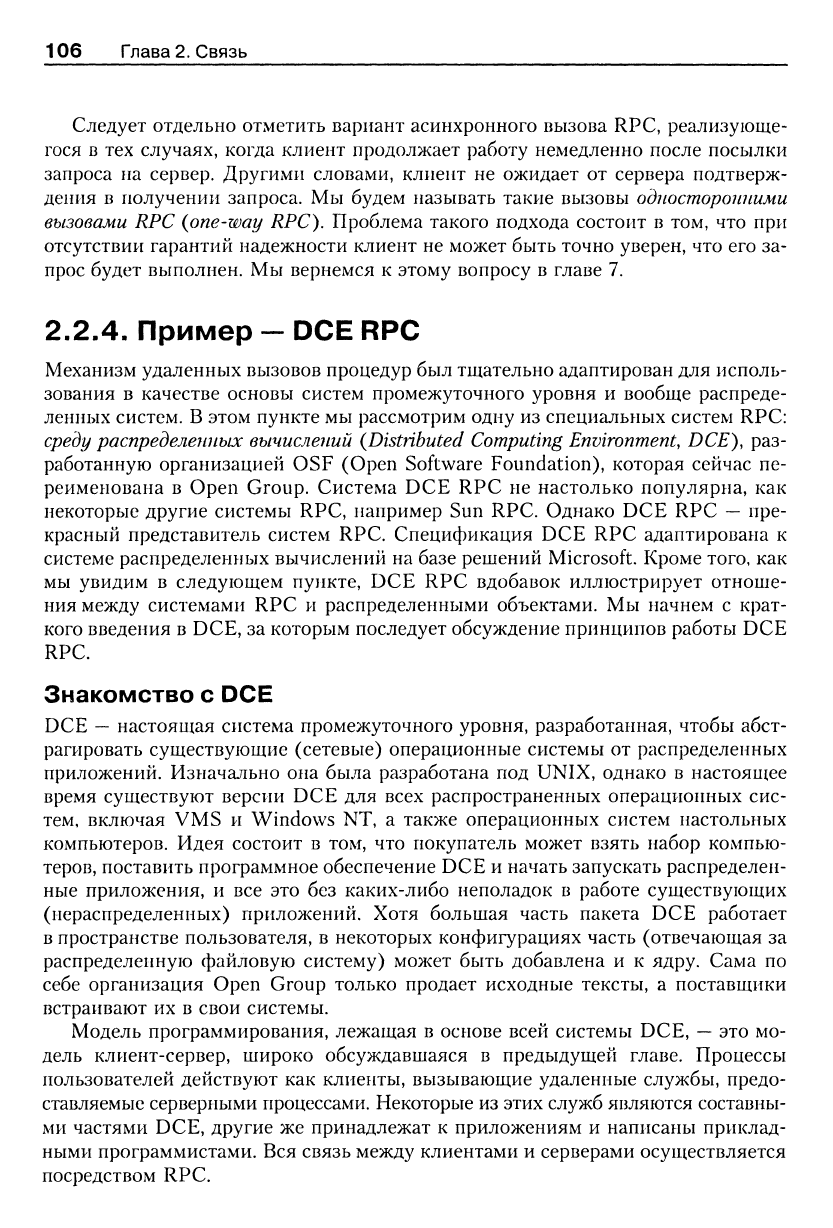

106 Глава 2. Связь

Следует отдельно отметить вариант асинхронного вызова RPC, реализующе-

гося в тех случаях, когда клиент продолжает работу немедленно после посылки

запроса на сервер. Другими словами, клиент не ожидает от сервера подтверж-

дения в получении запроса. Мы будем называть такие вызовы

одиостороппими

вызовами

RPC {one-way RPC). Проблема такого подхода состоит в том, что при

отсутствии гарантий надежности клиент не может быть точно уверен, что его за-

прос будет выполнен. Мы вернемся к этому вопросу в главе 7.

2.2.4. Пример

—

DCE RPC

Механизм удаленных вызовов процедур был тщательно адаптирован для исполь-

зованрш в качестве основы систем промежуточного уровня и вообще распреде-

ленных систем. В этом пункте мы рассмотрим одну из специальных систем RPC:

среду

распределенных

вычислений

{Distributed

Computing

Environment,

DCE), раз-

работанную организацией OSF (Open Software Foundation), которая сейчас пе-

реименована в Open Group. Система DCE RPC не настолько популярна, как

некоторые другие системы RPC, например Sun RPC. Однако DCE RPC

—

пре-

красный представитель систем RPC. Спецификация DCE RPC адаптирована к

системе распределенных вычислений на базе решений Microsoft. Кроме того, как

мы увидим в следующем пункте, DCE RPC вдобавок иллюстрирует отноше-

ния между системами RPC и распределенными объектами. Мы начнсхМ с крат-

кого введения в DCE, за которым последует обсуждение принципов работы DCE

RPC.

Знакомство с DCE

DCE

—

настоящая система промежуточного уровня, разработанная, чтобы абст-

рагировать существующие (сетевые) операционные системы от распределенных

приложений. Изначально она была разработана под UNIX, однако в настояы^ее

время существуют версрш DCE для всех распространенных операционных сис-

тем, включая VMS и Windows NT, а также операционных систем настольных

компьютеров. Идея состоит в том, что покупатель может взять набор компью-

теров, поставить программное обеспечение DCE и начать запускать распределен-

ные приложения, и все это без каких-либо неполадок в работе существующих

(нераспределенных) приложений. Хотя большая часть пакета DCE работает

в пространстве пользователя, в некоторых конфигурациях часть (отвечающая за

распределенную файловую систему) может быть добавлена и к ядру. Сама по

себе организация Open Group только продает исходные тексты, а поставщики

встраивают их в свои системы.

Модель программирования, лежащая в основе всей системы DCE,

—

это мо-

дель клиент-сервер, широко обсуждавшаяся в предыдущей главе. Процессы

пользователей действуют как клиенты, вызывающие удаленные службы, предо-

ставляемые серверными процессами. Некоторые из этих служб являются составны-

ми частями DCE, другие же принадлежат к приложениям и написаны приклад-

ными программистами. Вся связь между клиентами и серверами осуществляется

посредством RPC.

2.2.

Удаленный вызов процедур 107

Существуют службы, которые сами по себе образуют часть DCE.

Служба

рас-

пределеппьих

файлов

{distributed

file

service)

представляет собой всемирную фай-

ловую систему, предоставляющую прозрачные методы доступа к любому файлу

системы одинаковым образом. Она может быть построена поверх базовых фай-

ловых систем хостов или работать независимо от них. Слулсба каталогов

{directory

service) используется для отслеживания местонахождения любого из

ресурсов системы. В число этих ресурсов входят машины, принтеры, серверы,

данные и многое другое. Географически они могут быть распределены по всему

миру. Служба каталогов позволяет процессу запрашивать ресурсы, не задумыва-

ясь о том, где они находятся, если это не необходимо для процесса.

Служба

за-

щиты {security

seivice) позволяет защищать ресурсы любого типа, кроме того, по-

лучение некоторых данных может быть открыто только тем, кому это разрешено.

И наконец,

служба распределеииого

времени {distributed time seivice) позволяет

поддерживать глобальную синхронизацию часов различных машин. Как мы уви-

дим в следующей главе, существование некоторого представления о глобальном

времени сильно упрощает гарантию целостности при параллельной работе в рас-

пределенных системах.

Задачи DCE RPC

Задачи систем DCE RPC вполне традиционны. Они позволяют клиенту полу-

чить доступ к удаленной службе простым вызовом локальной процедуры. Этот

интерфейс дает возможность писать клиентские (то есть прикладные) програм-

мы простым, хорошо знакомым большинству программистов способом. Также он

упрощает запуск в распределенной среде больших объемов существующего кода с

минимальными изменениями или без них.

Самое важное для системы RPC

—

это скрыть все возможные детали от кли-

ента и до некоторой степени от сервера. Для начала система RPC может автома-

тически определить необходимый сервер и установить связь между клиентом и

сервером. Обычно это называется привязкой {binding). Кроме того, она может

управлять транспортировкой сообщений в обе стороны, а также, если в этом есть

необходргмость, их дроблением и последующей сборкой, например, если один из

параметров сообщения является большим массивом. И наконец, система RFC

может автоматически отслеживать преобразование типов данных между клиен-

том и сервером, даже если они работают на системах с разной архитектурой, ко-

торые имеют различный порядок следования байт.

В заключение скажем несколько слов о способности систем RFC скрывать

детали. Клиент и сервер могут быть почти независимыми друг от друга. Клиент

может быть написан на Java, а сервер на С или наоборот. Клиент и сервер могут

работать на разных платформах и использовать различные операционные систе-

мы.

Поддерживается также многообразие сетевых протоколов и представлений

данных, все это

—

без какого-либо вмешательства в клиент или сервер.

Написание клиента и сервера

Система DCE RFC состоит из множества компонентов. В нее входят, в частно-

сти,

языки, библиотеки, программы-демоны и утилиты. Все это делает возмож-

108

Глава 2. Связь

ным создание разнообразных клиентов и серверов. В этом пункте мы опргшем

части этих программ и то, как они стыкуются друг с другом. Общий процесс на-

писания и использования клиента и сервера суммирован на рис. 2.14.

[ Uuidgen ]

Файл определения

интерфейса

(компилятор IDL)

(компилятор с) (Компилятор с)

Объектный

файл клиента

(Компилятор^ (Компилятор с)

Объектный файл

клиентской

заглушки

(компоновщик

Объектный файл

серверной

заглушки

Объектный

файл сервера

Библиотека

времени

выполнения

Библиотека

времени

выполнения

компоновщик^

Исполняемый

файл клиента

Исполняемый

файл сервера

Рис. 2.14. Этапы написания клиента и сервера согласно DOE RPC

В системе клиент-сервер клеем, соединяющим все в единую систему, являет-

ся описание интерфейса, которое создается с помощью языка определения ин-

терфейсов

{Interface Definition

Language,

IDL). Он позволяет описать процедуры

в виде, очень похожем на прототипы функций в ANSI С. Файлы IDL могут так-

же содержать определения типов, описания констант и другую информацию, не-

обходимую для правильного маршалинга параметров и демаршалинга результа-

тов,

В идеале описание интерфейсов содержит также формальное определение

действий, осуществляемых процедурой, но это выходит за рамки современ-

ных возможностей программирования, так что определение интерфейса включа-

ет в себя только его синтаксис, но не семантику. В лучшем случае программист

может лишь добавить комментарии, описывающие, что делает та или иная функ-

ция.

Важнейшим элементом каждого файла IDL является глобальный уникаль-

ный идентификатор описываемого интерфейса. Клиент пересылает этот иденти-

фикатор в первом сообщении RPC, а сервер проверяет его правильность. В этом

случае если клиент по ошибке пытается выполнить привязку не к тому серверу

2.2.

Удаленный вызов процедур 109

или к старой версией правильного сервера, сервер обнаружит ошибку и привяз-

ки не произойдет.

Описания интерфейсов и уникальные идентификаторы в DCE в значитель-

ной степени взаимозависимы. Как показано на ppic. 2.14, первым шагом при на-

писании приложения клиент-сервер является запуск программы

Uuidgen,

от ко-

торой мы хотим создания прототипа файла IDL, содержащего идентификатор

интерфейса, гараитрфованно не использовавшийся ни в одном интерфейсе, со-

зданном при помощи программы

Uuidgen.

Уникальность обеспечивается путем

кодирования идентификатора машины и времени созданрш. Идентификатор пред-

ставляет собой 128-битное число, представляемое в файле IDL в шестнадцате-

ричном формате в виде строки ASCII.

Следующим шагом является редактрфование файла IDL, задание в нем имен

удаленных процедур и их параметров. Несмотря на то что RPC не является пол-

ностью прозрачной системой (например, клиент и сервер не могут совместно ис-

пользовать глобальные переменные), правила IDL делают описание неподдер-

живаемых конструкций невозможным.

После того как файл IDL будет закончен, для его обработки вызывается ком-

пилятор IDL. В результате работы компилятора мы получаем три файла:

заголовочный файл (то есть interface.h, в терминологии С);

> файл клиентской заглушки;

^ файл серверной заглушки.

Заголовочный файл содержит уникальный идентификатор, определения ти-

пов,

констант и описания функций. Он может быть включен (с помощью дирек-

тивы

л elude) в код сервера и клиента. Клиентская заглушка клиента содержит

те процедуры, которые будет непосредственно вызывать клиентская программа.

Эти процедуры отвечают за подбор параметров и упаковку их в исходящие сооб-

щенР1я с последующими обращениями к системе для их отправки. Клиентская

заглушка также занимается распаковкой ответов, приходящих от сервера, и пе-

редачей значений, содержащихся в этих ответах, клиенту. Серверная заглушка

содержит процедуры, вызываемые системой на машине сервера по приходе на

нее сообщений. Они, в свою очередь, вызывают процедуры сервера, непосредст-

венно выполняющие необходимую работу.

Следующим шагом программиста

является

написание кода клиента и сервера.

После этого они оба, а также обе заглушки, компилируются. Полученные объ-

ектные файлы клиента и клиентской заглушки компонуются с библиотеками

времени выполнения, что дает в результате исполняемый файл клиента. Таким

же точно образом из файлов сервера и серверной заглушки после компиляции и

компоновки получается исполняемый файл сервера. Во время исполнения кли-

ент и сервер будут запущены, и приложение начнет свою работу.

Привязка клиента

серверу

Чтобы позволить клиенту вызывать сервер, необходимо, чтобы сервер был заре-

гистрирован и готов к приему входящих вызовов. Регистрация сервера дает кли-

110 Глава 2. Связь

енту возможность реально обнаружить сервер и выполнить привязку к нему. Об-

наружение сервера происходит в два этапа.

Обнаружение машины сервера.

Обнаружение сервера (то есть нужный процесс) на этой машине.

Второй шаг немного непонятен. В общем случае для того, чтобы связаться

с сервером, клиенту нужно знать

конечную

точку (endpoint) машины сервера, ко-

торой он может посылать сообщения. Конечная точка (более известная под на-

званием порт) используется операцрюнноР! системой сервера для получения

входящих сообщений от различных внешних процессов. В DCE на каждой из сер-

верных машин процессом, известным под названием

DCE-демон

(DCE

daemon)^

поддерживается таблица пар сервер

—

конечная точка. Перед тем как сервер ста-

нет доступным для входящих запросов, он должен запросить у операционной

системы конечную точку. Далее сервер регистрирует эту конечную точку у DCE-

демона. DCE-демон записывает эту информацию (включая и протоколы, по ко-

торым может осуществляться обмен информацией с сервером) в таблицу конеч-

ных точек для последующего использования.

Сервер также регистрирует (с помощью службы каталогов) предоставленные

серверной машине сетевой адрес и имя, под которым сервер будет доступен. За-

тем происходит привязка клиента к серверу, как показано на рис. 2.15.

Машина службы каталогов

Сервер

службы

каталогов

Машина клиента 3

Машина сервера

Клиент

Сервер

DCB

демон

О,

Таблица

конечных

точек

Рис. 2.15. Привязка клиента к серверу в DCE

Как показано на рисунке, привязка выполняется в несколько этапов.

Регистрация конечной точки.

Регистрация службы.

Поиск сервера службы каталогов.

Запрос конечной точки.

Выполнение вызова RPC.

Предположим, клиенту требуется привязка к серверу видеоинформации, ло-

кально доступному под именем /local/multimedia/video/movies. Он передает это
