ПРИМЕЧАНИЕ: Каждый компьютер в системе Citect может работать только как

один Citect-сервер ввода-вывода. Если Ваш проект будет работать в сети Citect-

компьютеров, и устройства ввода-вывода будут подключены к более чем

одному компьютеру, то и серверов ввода-вывода должно быть столько же,

сколько компьютеров с устройствами ввода-вывода.

 Для запуска Мастера Быстрой Установки Связи: (Express

Communications Wizard)

Находясь в Citect Explorer, выберите проект, а затем дважды щелкните на

папке Связь (Communications) и дважды щелкните на Express

I/O Device

Setup

(быстрая установка устройств ввода-вывода)

или

Выберите меню

Tools | Computer Setup

 Упражнение

9. Установите связи для нужд проекта «Пивзавод» с оборудованием, которое

находится в учебном классе.

xxi. Находясь в Citect Explorer, выберите проект пивоваренный завода

“Brewery”

ПРИМЕЧАНИЕ: Проект Brewery восстановлен с резервной копии во время

предыдущих занятий. Для эффективного использования Вашего времени,

часть установок в нем уже задана по умолчанию.

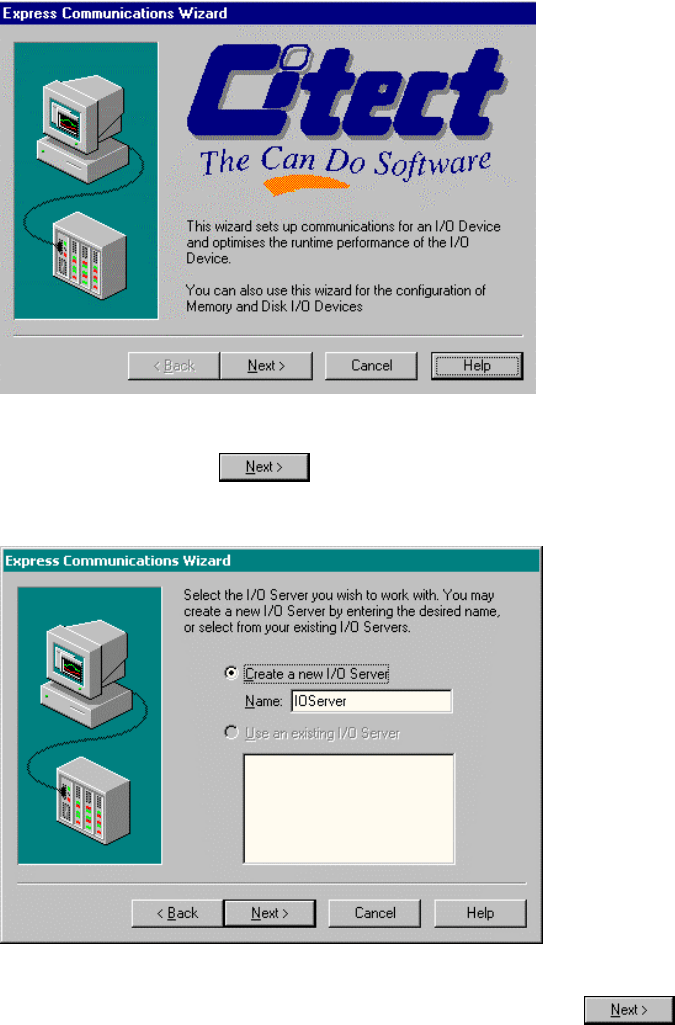

xxii. Дважды щелкните на папке Communications и дважды щелкните на

Express I/O Device Setup. Появится следующий диалог:

xxiii. Щелкните на кнопке

для продолжения. Появится следующее окно:

xxiv. Оставьте имя сервера “IOServer” и щелкните на кнопке для

продолжения. Появится следующее окно:

xxv. Выберите Create a new I/O Device и введите имя “IODev1” затем

щелкните на кнопке для продолжения. Появится следующее окно:

Если Ваш компьютер в учебном классе присоединен к устройству ввода-

вывода, выберите External I/O Device, в противном случае - Disk I/O

Device. В случае затруднений, инструктор подскажет Вам, какой тип

устройства задавать.

Советы:

Disk I/O Device – сохраняет данные в виде файла в определенном месте жесткого

диска. При перезапуске Citect данные остаются доступными. Disk I/O Device может

использоваться и другими компьютерами через ЛВС. Данные, записанные в

Memory I/O Device теряются при перезапуске компьютера.

xxvi. Щелкая на кнопке

, Вы продолжите процесс установки под

руководством Мастера. Ваш инструктор подскажет Вам какую марку и

модель устройства ввода-вывода выбрать и какие адреса использовать. 

Диалоги Связи (Communications Dialogs)

После завершения работы мастера Express Communications Wizard Вы выполнили часть

работы над проектом. Эта часть может быть открыта из Citect Explorer, в папке

Communications или из Citect Project Editor,выбрав меню Communication.

Диалог, который должен был быть создан в предыдущем упражнении (при условии

применения PLC Mitsubishi Melsec-FX Series, соединенного c последовательным

портом Com1) показан ниже:

 Упражнение

1. Откройте и заново просмотрите окна, в которых задаются

коммуникационные связи в проекте Brewery.

i. Находясь в Citect Explorer, выберите проект Brewery и откройте папку

Communications.

xxvii. Дважды щелкните на I/O Servers, Boards, Ports и I/O Devices для

отображения соответствующих окон.

xxviii. Для того, что бы узнать назначение каждого поля щелкните на кнопке Help.



Переменные (Variable Tags)

Переменные определяют данные, которые передаются между устройствами ввода-

вывода и сервером ввода-вывода Citect. Каждая переменная имеет уникальное имя,

определяет тип данных, адрес и устройство ввода-вывода.

 Для определения переменной:

Находясь в Citect Explorer, выберите проект, откройте папку Tags, а затем дважды

щелкните на Variable Tags

или

Находясь в Project Editor, выберите меню

Tags | Variable Tags

или

Находясь в Project Editor, щелкните на иконке

Variable Tags на панели

инструментов.

Формы представления информации в Citect (Citect Forms)

Все формы представления информации в Citect имеют один и тот же стандартный

интерфейс. Его кнопки следующие:

Add

(добавить)

Добавляет информацию, отображаемую в

текущий момент, в базу данных в виде новой

записи.

Replace

(заменить)

Заменяет текущую запись, на отображаемую

информацию.

Delete

(удалить)

Удаляет текущую запись.

Help

(справка)

Открывает справочную систему (

Citect Help

Topics)

по параметрам данной формы

Вы можете использовать линейку прокрутки для перехода от одной записи к

следующей. Записи располагаются в базе данных в порядке их ввода.

Советы

Для поиска записи выберите меню Edit | Find… при этом будет произведен поиск в текущей

форме. Форма будет показывать теперь только записи, удовлетворяющие заданному условию.

Используйте линейку прокрутки, если этих записей много.

Проверка Связи (Testing Communications)

Крайне важно протестировать связь перед разработкой нового проекта. Без надежной

связи Ваш Citect-проект не будет эффективно работать. Проверка связи так же

помогает убедиться, что используется правильный формат адресов для переменных,

используемых в проекте.

 Упражнение

В следующем упражнение Вы зададите ярлыки переменных и используете их для

связи с устройствами ввода-вывода.

2. Задание переменной с именем “Test”.

ii. Находясь в Citect Explorer, выберите проект Brewery и откройте папку

Tags, а затем дважды щелкните на Variable Tags. Появится следующее

окно:

xxix. Заполните поля формы следующим образом:

Variable Tag Name

Test

Data Type

DIGITAL

I/O Device Name

IODev1

Address

ПРИМЕЧАНИЕ: Если вы используете другой PLC (не Mitsubishi Melsec) то

значение поля Address будет другим. Для протокола Generic

используйте адрес

D0. Обратитесь к Citect Help Topics за справкой об

адресном пространстве для Вашего устройства ввода-вывода или

спросите инструктора.

xxx. Щелкните на кнопке Add.

10. Создайте новую графическую страницу для отображения значения

переменной Test.

iii. Находясь в Citect Explorer, выберите проект Brewery, откройте папку

Graphics, а затем папку Pages.

xxxi. Дважды щелкните на кнопке Create a new page.

xxxii. Появится следующее окно:

Для создания новой страницы, оставьте ту же опцию что и показана, а затем

щелкните на кнопке OK.

xxxiii. Что бы нарисовать кнопку на Вашей странице выберите инструмент Button

на панели инструментов.

xxxiv. Нажмите и удерживайте левую клавишу мыши. Отведите мышь в сторону

для создания кнопки и отпустите клавишу:

xxxv. Появится следующее окно:

Заполните диалоговое окно как показано, но не щелкайте на кнопке OK.

xxxvi. Щелкните на закладке Input. Появится следующий диалог:

В списке Action щелкните на прямоугольнике Up и в поле Up command

наберите Test = 1.

xxxvii. Щелкните на кнопке OK.

xxxviii. Нарисуйте вторую кнопку повторяя шаги v–ix и опишите эту кнопку набрав

в поле Text следующую строку: Turning Test Tag Off, а в поле Up

command строку Test = 0.

xxxix. Выберите инструмент Text

на панели инструментов и передвиньте

курсор в точку, рядом с только что нарисованной клавишей. Здесь Вы

сможете ввести текст, который будет отображать состояние переменной

Test.

xl. Нажмите на клавишу «Пробел» и затем щелкните левой клавишей мыши.

Появится соответствующее окно.

xli. Щелкните на закладке Appearance в верхней части окна и на закладке

Display Value в правой части окна. Появится следующее окно:

В поле ON text when наберите Test (по умолчанию значение поля Type уже

установлено On / off), в поле OFF text введите OFF и в поле ON text введите ON.

xlii. Щелкните на кнопке OK. Теперь страница должна выглядеть примерно

следующим образом:

xliii. Щелкните на кнопке Save на панели инструментов для сохранения

страницы. Появится следующее окно:

В списке проектов (Project) выберите Brewery Project и затем в поле Page

(Страница) введите Test.

xliv. Щелкните на кнопке OK.

11. Запустите Мастер Установки Компьютера (Computer Setup Wizard).

iv. Находясь в Citect Explorer, щелкните на My Projects и затем дважды

щелкните на Computer Setup.

v. Выберите режим Express Setup (быстрая установка).

vi. Выберите Stand-alone Computer (Server and Display Client).

xlv. Выберите из выпадающего меню проект Brewery.

xlvi.

Если в проекте Brewery задан только один сервер ввода-вывода, то он будет

выбран автоматически. Щелкните на кнопке OK.

xlvii. Щелкните на кнопке Finish для завершения работы мастера и сохранения

установок.

12. Компиляция и запуск проекта. Проверка функционирования связи.

vii. Находясь в Project Editor, щелкните на кнопке Run Project

. При этом

проект будет скомпилирован и запущен.
