Лист
Изм.
Лист
№ Документа Подпись
Дата
ЕШИВ.360000.038
122
Обозначение
Наружный
диаметр
трубы, мм
D
подвески,
мм
b, мм S, мм L, мм Масса, кг
РИДФ.754141.013-66 165 170 3 520 0,1170
РИДФ.754141.013-67 168 175 4 520 0,1560
РИДФ.754141.013-68 180 185 3 570 0,1283
РИДФ.754141.013-69 185 190 3 585 0,1316
РИДФ.754141.013-70 194 200 3 615 0,1384
200 5 640 0,2400
205 3 645 0,1451
РИДФ.754141.013-71
206
210
2 650 0,0975
РИДФ.754141.013-72 210 220 5 670 0,2513
РИДФ.754141.013-73 219; 220 225 3 695 0,1564
РИДФ.754141.013-74 230 240 5 735 0,2756
РИДФ.754141.013-75 245 250 3 770 0,1733
РИДФ.754141.013-76 258 4 815 0,2445
РИДФ.754141.013-77 260
265
3 820 0,1845
РИДФ.754141.013-78 270 5 860 0,3225
РИДФ.754141.013-79 273
280
4 865 0,2595
РИДФ.754141.013-80 280 290 5 890 0,3338
РИДФ.754141.013-81 299 305 3 940 0,2115
РИДФ.754141.013-82 307 4 970 0,2910
РИДФ.754141.013-83 310
315
3 975 0,2194
РИДФ.754141.013-84 325 335 5 1035 0,3881
РИДФ.754141.013-85 357 4 1130 0,3390
РИДФ.754141.013-86 360
365
3 1135 0,2554
РИДФ.754141.013-87 360 370 5 1145 0,4294
РИДФ.754141.013-88 370 380 5 1175 0,4406
РИДФ.754141.013-89 377 385 4 1195 0,3585
РИДФ.754141.013-90 426 435
50
5 1170 0,4388
Лист
Изм.
Лист
№ Документа Подпись
Дата
ЕШИВ.360000.038
123

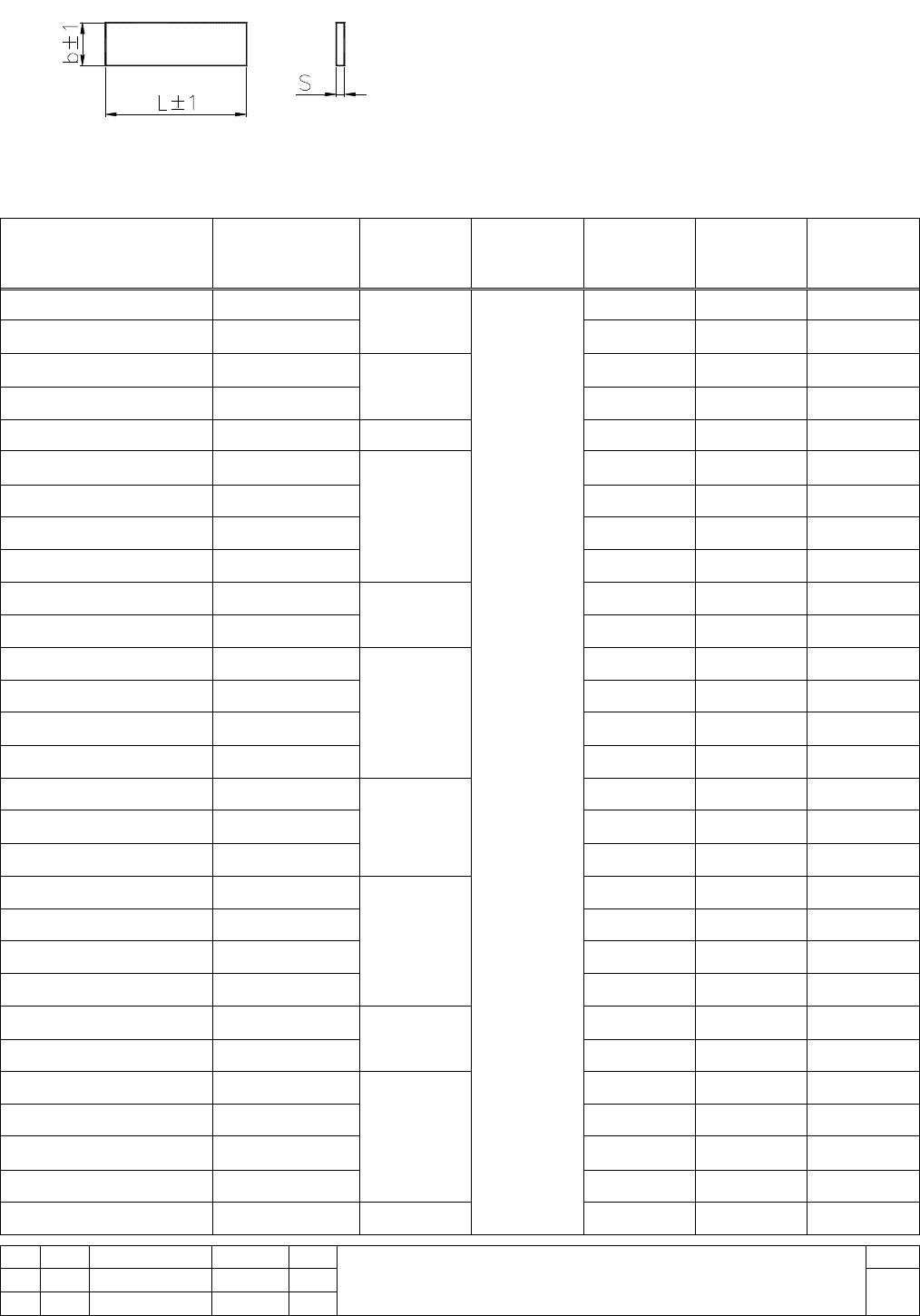

Полное наименование
ПРОКЛАДКА ДЛЯ ПОДВЕСОК ТРУБОПРОВОДОВ
ИЗ МАТЕРИАЛА ТМКЩ-С
1
ГОСТ 7338-90
Запись в сводных данных
ПРОКЛАДКА. РЕЗИНА ТМКЩ-С
1
-S
ГОСТ 7338-90
Обозначение
Наружный
диаметр
трубы, мм
D
подвески,
мм
b, мм S, мм L, мм Масса, кг
РИДФ.754141.015 6; 7 2 22 0,002
РИДФ.754141.015-01 8
10
1 25 0,001
РИДФ.754141.015-02 9; 10 3 35 0,005
РИДФ.754141.015-03 11; 12
15
2 38 0,003
РИДФ.754141.015-04 14 20 3 50 0,007
РИДФ.754141.015-05 16 5 60 0,014
РИДФ.754141.015-06 18 4 55 0,010
РИДФ.754141.015-07 20 3 60 0,008
РИДФ.754141.015-08 22
25
2 70 0,006
РИДФ.754141.015-09 22 4 80 0,014
РИДФ.754141.015-10 24; 25
30
3 80 0,011
РИДФ.754141.015-11 25 5 90 0,020
РИДФ.754141.015-12 28 4 88 0,016
РИДФ.754141.015-13 30 3 98 0,013
РИДФ.754141.015-14 32
35
2 100 0,009
РИДФ.754141.015-15 32 4 110 0,023
РИДФ.754141.015-16 34 3 113 0,018
РИДФ.754141.015-17 36
40
2 115 0,012
РИДФ.754141.015-18 36 5 120 0,032
РИДФ.754141.015-19 38 4 120 0,025
РИДФ.754141.015-20 40 3 130 0,021
РИДФ.754141.015-21 42
45
2 130 0,014
РИДФ.754141.015-22 42 4 130 0,027
РИДФ.754141.015-23 45
50
3 140 0,022
РИДФ.754141.015-24 45 5 150 0,034
РИДФ.754141.015-25 48 4 155 0,028
РИДФ.754141.015-26 50 3 160 0,022
РИДФ.754141.015-27 52
55
2 160 0,014
РИДФ.754141.015-28 50 60
30
5 170 0,045
Лист
Изм.
Лист
№ Документа Подпись
Дата
ЕШИВ.360000.038
124
Обозначение
Наружный
диаметр
трубы, мм
D
подвески,
мм
b, мм S, мм L, мм Масса, кг
РИДФ.754141.015-29 55 3 175 0,028
РИДФ.754141.015-30 56; 57
60
2 180 0,019
РИДФ.754141.015-31 55; 56 5 185 0,042
РИДФ.754141.015-32 57
65
4 180 0,032
РИДФ.754141.015-33 60 5 200 0,045
РИДФ.754141.015-34 63 4 205 0,037
РИДФ.754141.015-35 63,5; 65
70
3 205 0,028
РИДФ.754141.015-36 70 75 3 205 0,028
РИДФ.754141.015-37 73 4 235 0,050
РИДФ.754141.015-38 75 3 240 0,038
РИДФ.754141.015-39 76
80
2 240 0,025
РИДФ.754141.015-40 75; 76 5 250 0,066
РИДФ.754141.015-41 80
85
3 255 0,040
РИДФ.754141.015-42 80 5 265 0,070
РИДФ.754141.015-43 83 4 265 0,056
РИДФ.754141.015-44 85
90
3 270 0,043
РИДФ.754141.015-45 85 5 280 0,063
РИДФ.754141.015-46 89; 90
95
3 285 0,040
РИДФ.754141.015-47 95 5 310 0,070
РИДФ.754141.015-48 100
105
30
3 315 0,043
РИДФ.754141.015-49 102 4 330 0,070
РИДФ.754141.015-50 105
110
3 335 0,053
РИДФ.754141.015-51 108 4 345 0,073
РИДФ.754141.015-52 110
115
5 350 0,092
РИДФ.754141.015-53 114; 115 120 3 365 0,058
РИДФ.754141.015-54 120 3 380 0,060
РИДФ.754141.015-55 121
125
2 380 0,040
РИДФ.754141.015-56 125 5 405 0,106
РИДФ.754141.015-57 127 4 405 0,085
РИДФ.754141.015-58 130
135
3 410 0,065
РИДФ.754141.015-59 133 4 425 0,090
РИДФ.754141.015-60 135
140
3 425 0,067
РИДФ.754141.015-61 140 145 3 440 0,070
РИДФ.754141.015-62 146 5 465 0,106
РИДФ.754141.015-63 150
155
3 475 0,075
РИДФ.754141.015-64 155; 156 160
35
3 490 0,077
РИДФ.754141.015-65 159; 160 165 50 3 505 0,114
Лист
Изм.
Лист
№ Документа Подпись
Дата
ЕШИВ.360000.038
125
Обозначение
Наружный
диаметр
трубы, мм
D
подвески,
мм
b, мм S, мм L, мм Масса, кг
РИДФ.754141.015-66 165 170 3 520 0,117
РИДФ.754141.015-67 168 175 4 520 0,156
РИДФ.754141.015-68 180 185 3 570 0,128
РИДФ.754141.015-69 185 190 3 585 0,132
РИДФ.754141.015-70 194 200 3 615 0,138
РИДФ.754141.015-71 200 5 640 0,240
РИДФ.754141.015-72 205 3 645 0,145
РИДФ.754141.015-73 206
210
2 650 0,098
РИДФ.754141.015-74 210 220 5 670 0,251
РИДФ.754141.015-75 219; 220 225 3 695 0,156
РИДФ.754141.015-76 230 240 5 735 0,276
РИДФ.754141.015-77 245 250 3 770 0,173
РИДФ.754141.015-78 258 4 815 0,245
РИДФ.754141.015-79 260
265
3 820 0,185
РИДФ.754141.015-80 270 5 860 0,322
РИДФ.754141.015-81 273
280
4 865 0,260
РИДФ.754141.015-82 280 290 5 890 0,334
РИДФ.754141.015-83 299 305 3 940 0,212
РИДФ.754141.015-84 307 4 970 0,291
РИДФ.754141.015-85 310
315
3 975 0,219
РИДФ.754141.015-86 325 335 3 1035 0,390
РИДФ.754141.015-87 357 4 1130 0,340
РИДФ.754141.015-88 360
365
3 1135 0,255
РИДФ.754141.015-89 360 370 5 1145 0,430
РИДФ.754141.015-90 370 380 5 1175 0,441
РИДФ.754141.015-91 377 385 4 1195 0,360
РИДФ.754141.015-92 426 435
50
5 1170 0,440
Лист
Изм.
Лист
№ Документа Подпись
Дата
ЕШИВ.360000.038
126

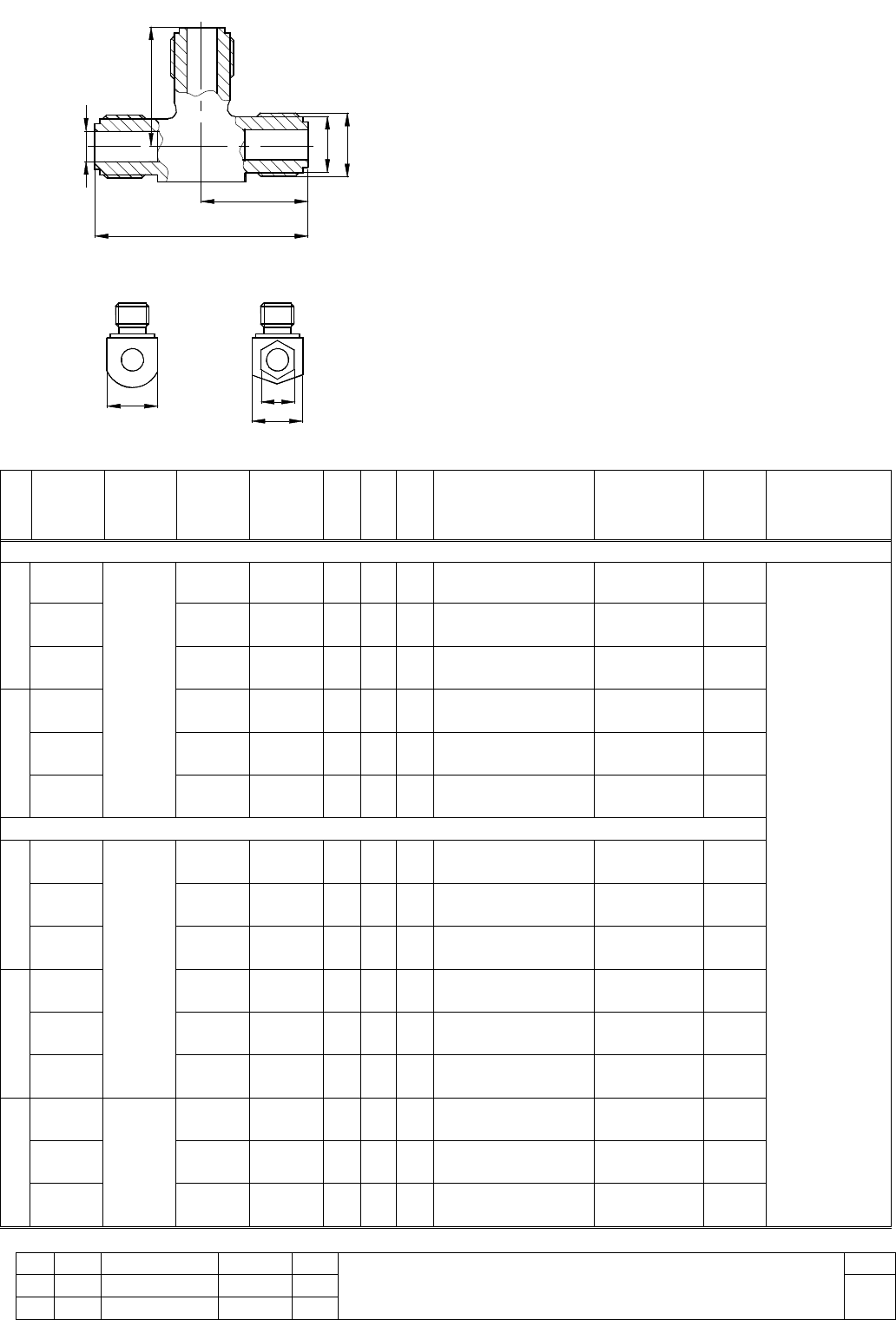

Полное наименование
ТРОЙНИК ШТУЦЕРНЫЙ типы 1А,1Б,1В,
ОСТ 5Р.5536-83
Запись в спецификации
ТРОЙНИК, тип, D
у
, Р
у
Тип 1Б,1В
B
S
L/2
L
d
B
L/2
Dу
Тип 1А
d1
Запись в сводных данных
ТРОЙНИК ШТУЦЕРНЫЙ, тип,
D
у
, Р
у
, материал
Тип
D
у
, мм
Р
у
, МПа
(кгс/см
2
)
d, мм d
1
, мм
L,
мм
В,
мм
S,
мм
Обозначение Код ОКП
Масса,
кг
Проводимая
среда
Коррозионностойкая сталь
3 М18х1,5
13 90 24 - (552-03.290-1)
2955322022 0,35
6 М24х1,5
19 110
30 -
ИТШЛ.752251.020
(552-03.291-1)
2955322024 0,70
1А
10 М27х1,5
21 130
32 - (552-03.292-1)
2955322026 1,00
15 М39х2 35 206
54 50
ИТШЛ.752251.022
(552-03.293-1)
2955322028 3,60
20 М45х2 37 216
54 50
ИТШЛ.752251.023
(552-03.294-1)
2955322030 3,70
1Б
32
40
(400)
М60х2 54 260
70 65
ИТШЛ.752251.024
(552-03.296-1)
2955322034 7,45
Бронза
3 М18х1,5
13 90 24 - (552-03.290-3)
2955324009 0,34
6 М24х1,5
19 110
30 -
ИТШЛ.752251.020-2
(552-03.291-3)
2955324011 0,68
1A
10 М27х1,5
21 130
32 - (552-03.292-3)
2955324013 0,90
15 М39х2 35 206
54 50
ИТШЛ.752251.022-2
(552-03.293-3)
2955324015 3,50
20 М45х2 37 216
54 50
ИТШЛ.752251.023-2
(552-03.294-3)
2955324017 3,60
1Б
32
40
(400)
М60х2 54 260
70 65
ИТШЛ.752251.024-2
(552-03.296-3)
2955324021 7,20
15 М45х2 35 216
54 50 (552-03.297)
2955324023 4,20
20 М52х2 37 240
60 55 (552-03.298)
2955324025 6,65
1В
32
20(200)
М72х2 47 270
80 75 (552-03.299)
2955322036 12,50
Воздух температурой от -40°С до +50°С.
Лист
Изм.
Лист
№ Документа Подпись
Дата
ЕШИВ.360000.038
127

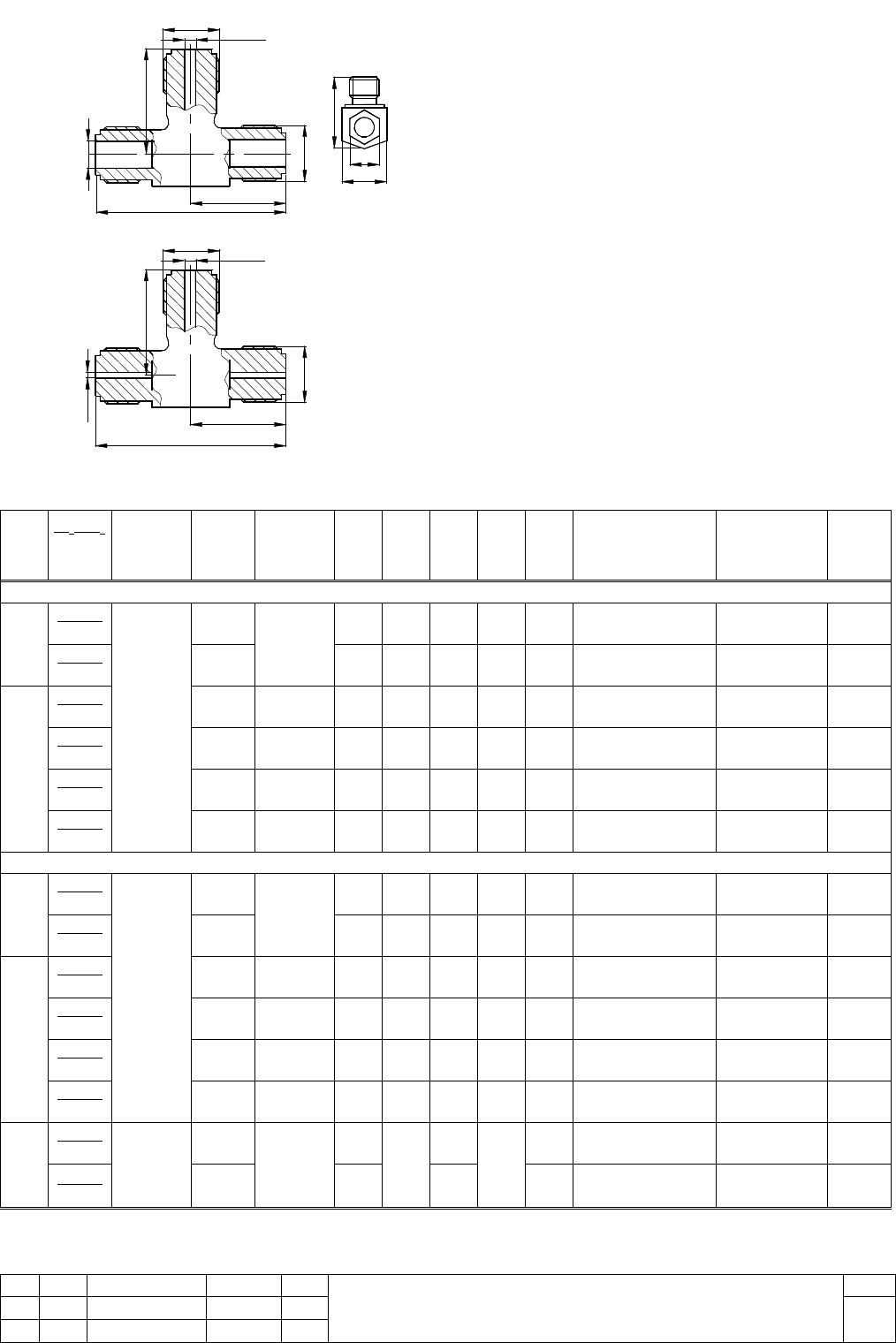

Полное наименование
ТРОЙНИК ШТУЦЕРНЫЙ типы 2А,2Б,2В,
ОСТ 5Р.5536-83
Запись в спецификации
ТРОЙНИК, тип, D
у
, Р
у
Dу1
d1
L1
d
L/2
Тип 2Б,2В
L1
Dу
L2
d
L/2
L
Тип 2А
B
S
d1
Dу1
L
Dу
Запись в сводных данных
ТРОЙНИК ШТУЦЕРНЫЙ, тип ,
D
у
, Р
у
, материал
Тип
D
у
×D
у
D
у1
,
мм
Р
у
, МПа
(кгс/см
2
)
d, мм
d
1
, мм
L,
мм
L
1
,
мм
L
2
,
мм
В,
мм
S,
мм
Обозначение Код ОКП
Масса,
кг
Коррозионностойкая сталь
15x15
3
М39х2
206
60 90 54 50 (552-03.300-1) 2955322036 2,70
2A
32x32
3
М60х2
М18х1,5
250
70 110 70 65 (552-03.304-1) 2955322044 4,75
15х15
20
М39х2
М45х2 210
108 138 54 50 (552-03.301-1) 2955322038 3,80
15х15
32
М39х2
М60х2 220
120 148 70 50 (552-03.302-1) 2955322040 4,95
20х20
32
М45х2
М60х2 234
125 155 70 50 (552-03.303-1) 2055322042 5,75
2Б
32х32
20
40
(400)
М60х2
М45х2 250
115 155 70 65 (552-03.305-1) 2955322046 6,25
Бронза
15x15
3
М39х2
206
60 90 54 50 (552-03.300-3) 2955324029 2,60
2А
32x32
3
М60х2
М18х1,5
250
70 110 70 65 (552-03.304-3) 2955324037 4,65
15х15
20
М39х2
М45х2 210
108 138 54 50 (552-03.301-3) 2955324031 3,70
15х15
32
М39х2
М60х2 220
120 148 70 50 (552-03.302-3) 2955324033 4,75
20х20
32
М45х2
М60х2 234
125 155 70 50 (552-03.303-3) 2955324035 5,65
2Б
32х32
20
40
(400)
М60х2
М45х2 250
115 155 70 65 (552-03.305-3) 2955324039 5,65
15х15
32
М45х2
234
155 50 (552-03.306) 2955324041 7,25
2В
20х20
32
20
(200)
М52х2
М72х2
250
125
160
75
55 (552-03.307) 2955324043 7,90
Проводимая среда- воздух температурой от -40°С до +50°С.
Лист
Изм
Лист
№ Документа
Подпись
Дата
ЕШИВ.360000.038
128

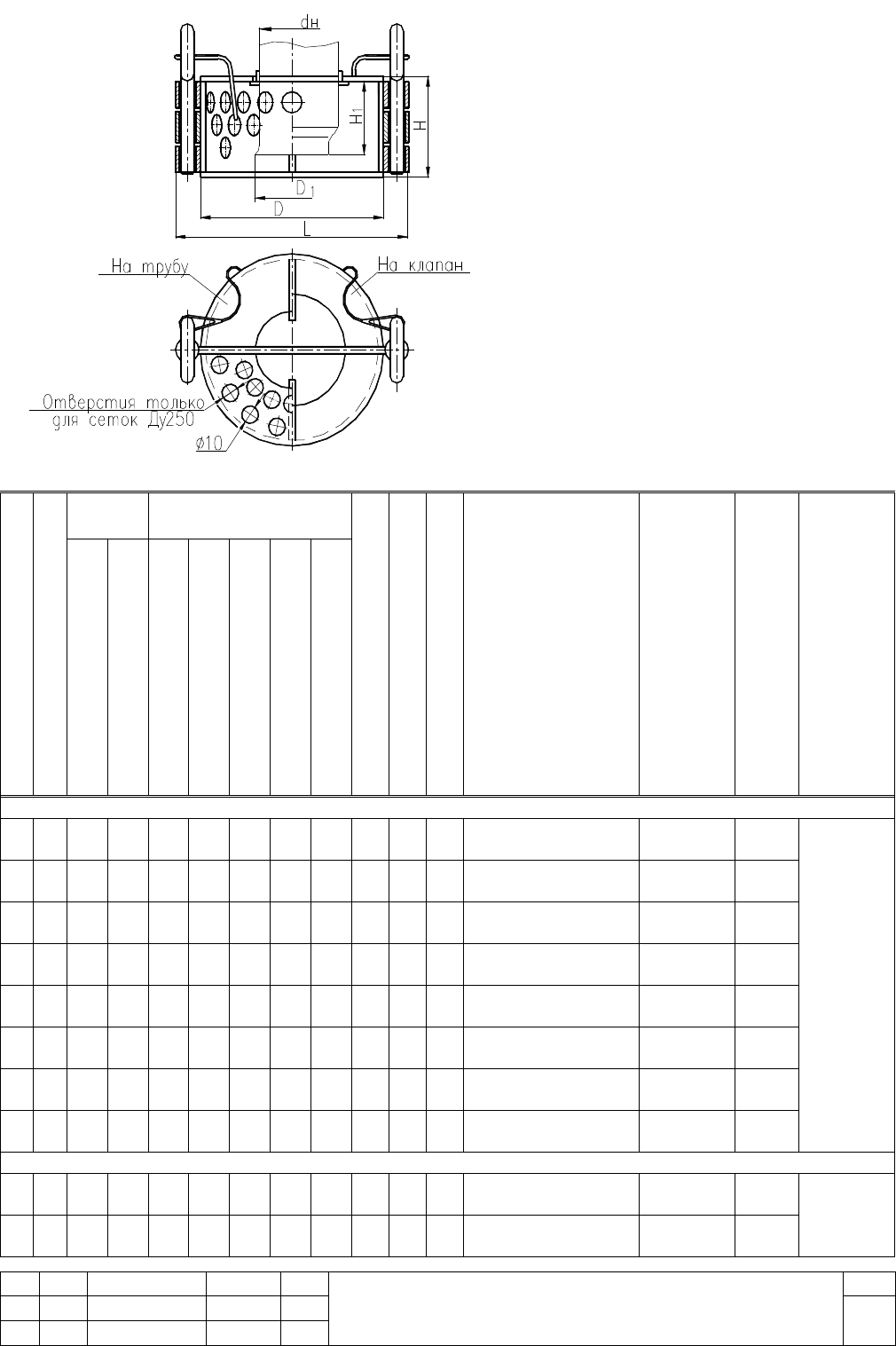

Полное наименование
СЕТКИ НА ПРИЕМНЫЕ ТРУБЫ И
КЛАПАНЫ С КРЕПЛЕНИЕМ ШТЫРЯМИ
Запись в спецификации
СЕТКА НА ПРИЕМНУЮ ТРУБУ, D
у
СЕТКА НА КЛАПАН, D
у
Запись в сводных данных
СЕТКА НА ПРИЕМНУЮ ТРУБУ,
материал, D
у
СЕТКА НА КЛАПАН, материал, D
у
D
1,
мм
d
н
, мм
D
у
,
мм
D,
мм
Стальных труб
Медных и из медноникелевых
труб
Стальных водогазопроводных
труб
Углер
одистых
горячедеформированных труб
Углеродистых
холоднодеформированных труб
Труб из коррозионностойкой
стали
Медных и из медноникелевых
труб
L,
мм
H,
мм
H
1,
мм
Обозначение Код ОКП
Масса, кг
Проводимая среда
Сетки стальные на приемные трубы
20
100
32 32 26,8
- 25 25 25 130
55 40
ИТШЛ.067119.001-01
(594-03.136-01)
2943211001
0,81
32
120
48 48 42,3
- 38 38 - 150
65 50
ИТШЛ.067119.001-03
(594-03.136-03)
2943211003
1,05
40
130
55 55 48,0
- 45 45 45 160
80 60
ИТШЛ.067119.001-04
(594-03.136-04)
2943211004
1,25
50
140
68 65 60,0
57 - 56 55 170
90 70
ИТШЛ.067119.001-05
(594-03.136-05)
2943211005
1,43
65
160
85 85 - 76 - 75 75 190
105
75
ИТШЛ.067119.001-06
(594-03.136-06)
2943211006
1,86
80
175
100
95 - 89 90 89 85 205
115
85
ИТШЛ.067119.001-07
(594-03.136-07)
2943211007
2,10
100
195
120
115
- 108
110
108
105
225
140
105
ИТШЛ.067119.001-08
(594-03.136-08)
2943211008
2,66
200
365
- - - 219
- 219
206
395
240
175
ИТШЛ.067119.001-11
(594-03.136-11)
2943211011
10,67
1. Материал
– сталь.
Вода
морская и
пресная,
масла,
нефть и
нефтепро-
дукты.
2.Материал
– медь.
Вода
морская.
Сетки медные на приемные трубы
20
100
32 32 26,8
- 25 25 25 130
55 40
ИТШЛ.067119.003
(594-03.137-01)
2943219009
0,70
40
130
55 55 48,0
- 45 45 45 160
80 60
ИТШЛ.067119.003-03
(594-03.137-04)
2943219012
1,06
Вода
морская
Лист
Изм
Лист
№ Документа
Подпись
Дата
ЕШИВ.360000.038
129
D
1,
мм
d
н
, мм
D
у
,
мм
D,
мм
Стальных труб
Медных и из медноникелевых
труб
Стальных водогазопроводных
труб
Углеродистых
горячедеформированных труб
Углеродистых
холоднодеформированных труб
Труб из коррозионностойкой
стали
Медных и из медноникелевых
труб
L,
мм
H,
мм
H
1,
мм
Обозначение Код ОКП
Масса, кг
Проводимая среда
50
140
68 65 60,0
57 - 56 55 170
90 70
ИТШЛ.067119.003-04
(594-03.137-05)
2943219013
1,26
65
160
85 85 - 76 - 75 75 190
105
75
ИТШЛ.067119.003-05
(594-03.137-06)
2943219014
1,60
80
175
100
95 - 89 90 89 85 205
115
85
ИТШЛ.067119.003-06
(594-03.137-07)
2943219015
1,78
100
195
120
115
- 108
110
108
105
225
140
105
ИТШЛ.067119.003-07
(594-03.137-08)
2943219016
2,20
155
150
270
- - - 159
- 159
156
300
190
135
ИТШЛ.067119.003-09
(594-03.137-10)
2943219018
5,56
250
450
- - - 273
- - 258
480
335
195
ИТШЛ.067119.003-11
(594-03.137-12)
2943219020
16,20
Вода
морская
Сетки стальные на клапаны
32
120
- - - - - - - 150
65 50
ИТШЛ.067119.001-15
(594-03.136-15)
2943211015
1,01
40
130
- - - - - - - 160
80 60
ИТШЛ.067119.001-16
(594-03.136-16)
2943211016
1,21
50
140
- - - - - - - 170
90 70
ИТШЛ.067119.001-17
(594-03.136-17)
2943211017
1,38
65
160
- - - - - - - 190
105
75
ИТШЛ.067119.001-18
(594-03.136-18)
2943211018
1,74
80
175
- - - - - - - 205
115
85
ИТШЛ.067119.001-19
(594-03.136-19)
2943211019
1,96
100
195
- - - - - - - 225
140
105
ИТШЛ.067119.001-20
(594-03.136-20)
2943211020
2,42
125
225
- - - - - - - 255
165
120
ИТШЛ.067119.001-21
(594-03.136-21)
2943211021
4,07
150
270
- - - - - - - 300
190
135
ИТШЛ.067119.001-22
(594-03.136-22)
2943211022
5,66
200
365
- - - - - - - 395
240
175
ИТШЛ.067119.001-23
(594-03.136-23)
2943211023
9,98
250
450
- - - - - - - 480
335
195
ИТШЛ.067119.001-24
(594-03.136-24)
2943211024
16,2
1. Материал
– сталь.
Вода
морская и
пресная,
масла,
нефть и
нефтепро-
дукты.
2.Материал
– медь.
Вода
морская
Сетки медные на клапаны
32
120
- - - - - - - 150
65 50
ИТШЛ.067119.003-12
(594-03.137-13)
2943219021
0,87
40
130
- - - - - - - 160
80 60
ИТШЛ.067119.003-13
(594-03.137-14)
2943219022
1,02
50
140
- - - - - - - 170
90 70
ИТШЛ.067119.003-14
(594-03.137-15)
2943219023
1,22
65
160
- - - - - - - 190
105
75
ИТШЛ.067119.003-15
(594-03.137-16)
2943219024
1,50
100
195
- - - - - - - 225
140
105
ИТШЛ.067119.003-17
(594-03.137-18)
2943219026
2,00
1. Материал
– сталь.
Вода
морская и
пресная,
масла,
нефть и
нефтепро-
дукты.
Лист
Изм
Лист
№ Документа
Подпись
Дата
ЕШИВ.360000.038
130
D
1,
мм
d
н
, мм
D
у
,
мм
D,
мм
Стальных труб
Медных и из медноникелевых
труб
Стальных водогазопроводных
труб
Углеродистых
горячедеформированных труб
Углеродистых
холоднодеформированных труб
Труб из коррозионностойкой
стали
Медных и из медноникелевых
труб
L,
мм
H,
мм
H
1,
мм
Обозначение Код ОКП
Масса, кг
Проводимая среда
150
270
- - - - - - - 300
190
135
ИТШЛ.067119.003-19
(594-03.137-20)
2943219028
5,05
250
450
- - - - - - - 480
335
195
ИТШЛ.067119.003-21
(594-03.137-22)
2943219030
13,3
Материал
– медь.
Вода
морская
Лист
Изм
Лист
№ Документа
Подпись
Дата
ЕШИВ.360000.038
131

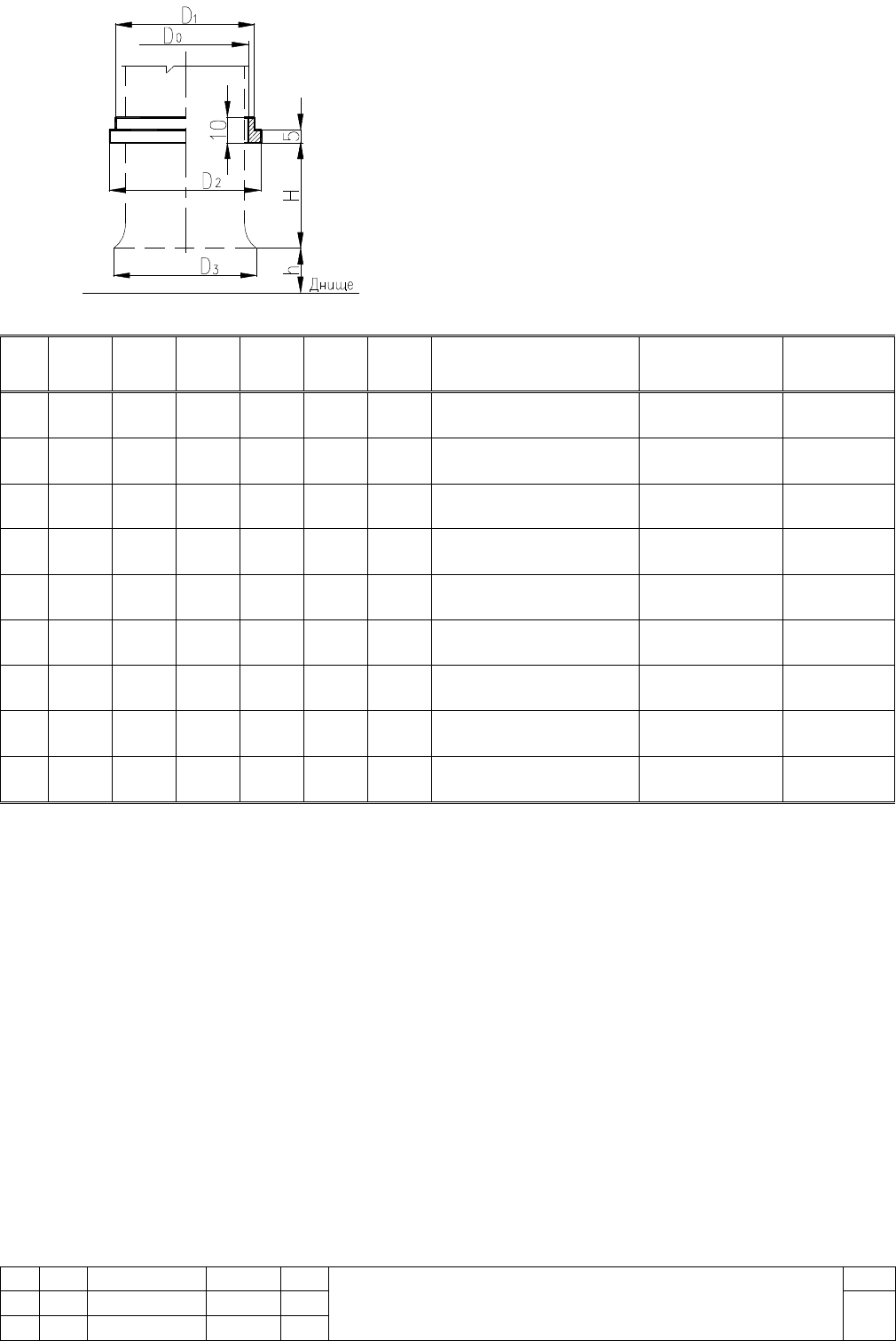

Полное наименование
КОЛЬЦА СТАЛЬНЫЕ ПОД СЕТКИ
ПРИЕМНЫЕ
Запись в спецификации
КОЛЬЦО, D
у
Запись в сводных данных
КОЛЬЦО ПОД СЕТКУ ПРИЕМНУЮ,
материал, D
у
D
у,
мм
D
О
,
мм
D
1
,
мм
D
2
,
мм
D
3
,
мм
H,
мм
h,
мм
Обозначение Код ОКП Масса, кг
40 47 53 61 55 56 15 934-18.022 0,060
50 59 66 74 70 66 15 934-18.022 - 01 0,089
65 78 83 91 85 71 20 934-18.022 - 02 0,0918
80* 91 98 102 100 81 20 934-18.022 - 03 0,064
100 110 120 128 130 101 25 934-18.022 - 04 0,201
125 135 146 154 160 116 35 934-18.022 - 05 0,265
150 161 173 181 190 131 40 934-18.022 - 06 0,322
200 221 228 236 250 171 50 934-18.022 -07 0,343
250 275 283 293 325 250 70 934-18.022 - 08 0,383
Примечание. * Кольца Dу80 изготавливать без бурта толщиной 5мм.
