Непосредственное наблюдение за состоянием грунтовых вод проводится, если в
результате проведения строительных работ может произойти их снижение.
Характеристики напора грунтовых вод и поровое давление обычно определяются
при помощи пьезометров, которые устанавливаются до начала строительства, что
позволяет оценить существующее состояние вод и возможные изменения
характеристик.
Если во время проведения строительных работ наблюдаются изменения порового
давления, которое может оказать влияние на работу конструкции, то измерение
пьезометрами продолжают до окончания строительства или до тех пор, пока
давление не придет в норму.
При производстве работ ниже уровня грунтовых вод мониторинг давления должен
продолжаться до тех пор, пока конструкция не сможет уравновесить давление и
предотвратить затопление.
Количество, тип и место установки пьезометров зависят от типа грунта, его
характеристик и соответствия получаемых данных проекту.
Иногда возникает необходимость установки пьезометров на расстоянии нескольких
сот метров от строительной площадки для мониторинга всей - системы. Это
зависит от географии грунтовых вод, их движения и обычно требуется в
застроенных районах.
Влияние строительства (включая такие работы, как дренаж, нагнетание и
строительство тоннелей) на состояние системы грунтовых вод определяется по
показаниям пьезометров.
Химический анализ циркулирующих вод производится, когда любая часть
конструкции может быть подвергнута постоянному или временному воздействию
химически активных веществ и коррозии.
6. Проверка конструкции. Методы возведения конструкций должны быть
изложены в пояснительной записке проекта.
Постоянно должен производиться контроль соответствия проведения работ
проекту.
Дальнейшие изменения должны быть обоснованы и рационально применены.
Геотехническая категория 1
График проведения работ обычно не включается в проект и определяется
подрядчиком.
База нормативной документации: www.complexdoc.ru
51
Геотехническая категория 2
В проекте может быть изложена последовательность проведения работ или же
указывается, что принятие решения остается за подрядчиком.
Геотехническая категория 3
Пояснительная записка проекта должна включать в себя график проведения работ,
разработанный проектировщиком.
Во время проведения работ график должен подвергаться частой проверке и при
необходимости корректировке с учетом следующего:
- реальные обнаруженные условия;
- назначение и состояние конструкции, влияние ее устройства на прилегающие
конструкции и коммуникации;
- возможные повреждения грунта или режима грунтовых вод.
7. Мониторинг. Цели мониторинга:
- проверить правильность работы проектируемой конструкции и ее безопасность
для окружающей среды;
- обеспечить надежность работы конструкции после окончания строительства;
-обеспечить безопасность строительства. Заказчик должен быть поставлен в
известность о том,
какие измерения и наблюдения должны проводиться в процессе эксплуатации
конструкции.
Программа мониторинга должна быть представлена в проекте и определять
следующее:
- объект обследования и измерений, а именно части конструкции и места, которые
должны подвергаться мониторингу;
- периодичность проведения измерений;
- методы оценки результатов;
- предельные значения величин, по которым оцениваются результаты;
- продолжительность мониторинга после окончания строительства;
База нормативной документации: www.complexdoc.ru
52
- организации, ответственные за проведение обследований и мониторинга, анализ
результатов и техническое обслуживание измерительных приборов.
Записи результатов обследований имеют очень большое значение для развития
геотехники и поэтому результаты обследований по конструкциям категорий 2 и 3
должны тщательно собираться и храниться. Каждая запись должна сопровождаться
полным описанием состояния и геотехническими характеристиками грунта,
подвергающегося воздействию конструкции.
Должны быть выполнены измерения:
- деформации грунта, вызванной возведением данной конструкции;
- величины воздействий строительства на окружающую застройку;
- величины изменения контактного давления между грунтом и данной
конструкцией;
- уровня грунтовых вод, порового давления и их изменения во времени;
- напряжений и деформаций (вертикальных и горизонтальных подвижек, вращения
и повреждения) в элементах конструкции. Результаты измерений следует
соотнести с визуальным обследованием строительных конструкций.
Продолжительность мониторинга после завершения строительства зависит от
результатов наблюдений, полученных во время строительства. Для конструкций,
которые могут оказать существенное влияние на окружающую среду или угрожать
жизни людей, мониторинг может проводиться в течение 10 лет после окончания
строительства.
Полученные результаты должны подвергаться качественной оценке и анализу.
Простой сбор информации не обеспечивает достаточную безопасность
конструкции.
Для конструкции категории 1 оценка проводится просто на основании визуального
осмотра.
Для конструкции категории 2 рекомендуется по крайней мере провести измерения
подвижек выборочных точек конструкции.
Для конструкции категории 3 оценка ее поведения по окончании строительства
должна производиться на основании измерений деформаций и анализа,
учитывающего последовательность строительных работ.
База нормативной документации: www.complexdoc.ru
53
Для конструкций, которые могут оказать вредное влияние на состояние грунта и
грунтовых вод, следует учитывать возможность утечек и изменения всей системы
грунтовых вод.
Примеры таких сооружений:
- опорные конструкции;
- конструкции, на которых необходим контроль за утечками (инфильтрацией) вод;
- тоннели;
- большие подземные сооружения;
- фундаменты глубокого заложения.
8. Техническое обслуживание. Приемы технического обслуживания конструкции,
обеспечивающие ее безопасность, должны быть доведены до сведения заказчика и
владельца.
ГЕОДЕЗИЧЕСКИЕ РАБОТЫ
Общие положения
1. В настоящем разделе рассматриваются следующие виды геодезических работ,
выполняемых на строительных площадках в соответствии с требованиями СНиП
3.01.03-84 и ГОСТ 22268-76, ГОСТ 24846-81:
- создание геодезической разбивочной основы для строительства;
- разбивочные работы в процессе строительства;
- геодезический контроль точности геометрических параметров зданий и
сооружений;
- геодезические измерения деформаций оснований, конструкций зданий и их
частей.
2. Создание геодезической разбивочной основы и производство геодезических
измерений деформаций оснований, конструкций зданий в процессе строительства
выполняются заказчиком. Заказчик осуществляет также
систематический контроль и технический надзор за выполнением всего объема
геодезических работ.
База нормативной документации: www.complexdoc.ru
54
3. Разбивка и закрепление трасс линейных сооружений (дорог, линий
электропередач, трасс водоснабжения, теплофикации, канализации, связи и др.) за
пределами территории строительства осуществляется организацией, выполняющей
изыскательские работы, или другой организацией, привлекаемой заказчиком.
4. Разбивочные работы в процессе строительства (создание внутренней
разбивочной сети здания, передача точек и осей здания по вертикали и отметок по
высоте, производство детальных разбивочных работ), геодезический контроль
точности геометрических параметров здания (сооружения), исполнительные
съемки с составлением исполнительной геодезической документации являются
обязанностью подрядчика.
5. Геодезические работы являются неотъемлемой частью технологического
процесса строительства и должны осуществляться по единому для данной
строительной площадки графику, увязанному со сроками выполнения
общестроительных, монтажных и специальных строительных работ.
6. При строительстве крупных и сложных объектов, а также зданий выше 9 этажей
следует разрабатывать проекты производства геодезических работ (ППГР).
7. Геодезический контроль, выполняемый в процессе строительства, должен
оформляться документацией, в которую входят: исполнительные схемы; журналы
контроля; акты проверки и другие документы.
8. Для производства геодезических работ и своевременного контроля за процессом
возведения сооружений строительные организации должны иметь
квалифицированных специалистов геодезического профиля, необходимые приборы
и оборудование для выполнения геодезических работ.
Средства измерений (теодолиты, нивелиры, рулетки и другие геодезические
приборы) должны быть необходимой для выполнения работ точности и
аттестованы в установленном порядке. Перед началом выполнения работ
геодезические приборы должны быть проверены и отъюстированы.
Геодезическая разбивочная основа для строительства
1. Геодезическая разбивочная основа создается в целях обеспечения необходимыми
исходными данными геодезических построений и измерений, выполняемых на всех
этапах строительства. Она должна создаваться в виде развитой сети, надежно
закрепленных знаками геодезических пунктов, положение которых определяется
прямоугольными координатами X, У и высотой Н.
2. Создание геодезической разбивочной основы включает:
- построение разбивочной сети строительной площадки;
База нормативной документации: www.complexdoc.ru
55
- вынос в натуру основных или главных осей здания (в дальнейшем - разбивочных
осей);
- построение внешней разбивочной сети здания;
- вынос в натуру осей магистральных и внеплощадочных линейных сооружений.
3. Плановую разбивочную сеть строительной площадки следует создавать в виде:
- красных или других линий регулирования застройки;
- строительной сетки с размерами сторон 50, 100, 200 ми других видов
геодезических сетей.

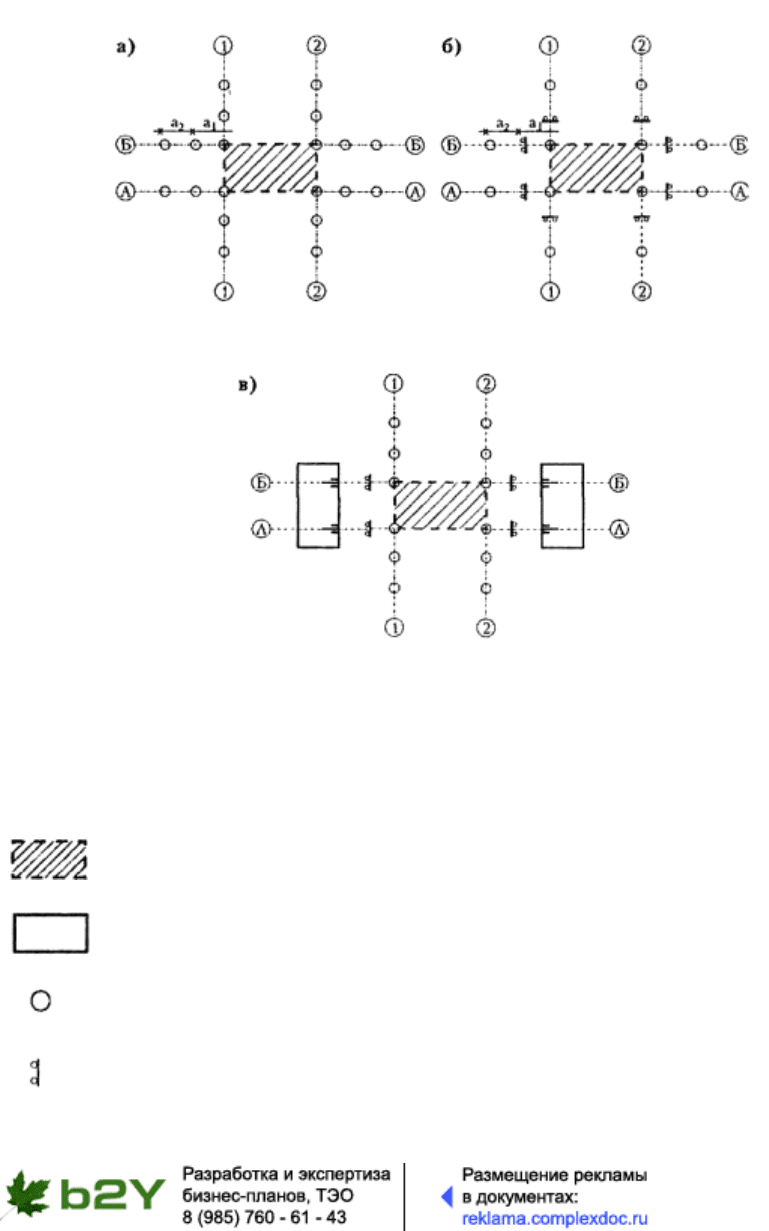

4. Внешнюю разбивочную сеть здания (сооружения) следует создавать в виде
геодезической сети, пункты которой закрепляют на местности основные (главные)
разбивочные оси, а также углы здания (сооружения), образованные пересечением
основных разбивочных осей. Построение внешней разбивочной сети, в том числе
вынос основных или главных осей, производится от пунктов геодезической
разбивочной основы.
5. Геодезическая разбивочная основа для определения положения объектов
строительства по высоте должна создаваться в виде замкнутых полигонов или
отдельных нивелирных ходов так, чтобы отметки были получены не менее, чем от
двух реперов государственной или местной геодезической сети. Пункты этой
основы следует совмещать с пунктами, определяющими положение объекта
строительства в плане. В отдельных случаях допускается условная система высот.
6. Точность угловых, линейных и высотных измерений, выполняемых при
создании геодезической разбивочной основы, должна соответствовать величинам
допустимых средних квадратических погрешностей, приведенных в табл. 1.
Таблица 1
(СНиП 3.01.03-84, таблица 1)
Величины средних квадратических
погрешностей построения разбивочной
сети строительной площадки
Характеристика объектов строительства
угловые
измерения,
линейные
измерения
определение
превышения на 1
км хода, мм
База нормативной документации: www.complexdoc.ru
56
Предприятия и группы зданий (сооружений) на участках
площадью более 1 км2; отдельно стоящие здания
(сооружения) с площадью застройки более 100 тыс. м2
3 4
Предприятия и группы зданий (сооружений) на участках
площадью менее 1 км-; отдельно стоящие здания
(сооружения) с площадью застройки от 10 до 100 тыс.
м2
5 6
Отдельно стоящие здания (сооружения) с площадью
застройки менее 10 тыс. м дорога, инженерные сети в
пределах застраиваемых территорий
10 10
Дороги, инженерные сети вне застраиваемых
территорий: земляные сооружения, в том числе
вертикальная планировка
30
15
7. Точность угловых, линейных и высотных измерений, выполняемых при
построении внешней разбивочной сети здания или сооружения и при выносе
основных или главных разбивочных осей, должна соответствовать величинам
допустимых средних квадратических погрешностей, приведенных в табл. 2.
8. Пункты геодезической разбивочной основы надлежит закреплять постоянными и
временными геодезическими знаками в зависимости от сроков проведения
строительных работ.
Створы основных или главных разбивочных осей зданий (сооружений) следует
закреплять на обноске и на грунтовых створных знаках, вид которых приведен в
Приложении 6.
Таблица 2
(СНиП 3.01.03-84, таблица 2)
База нормативной документации: www.complexdoc.ru
57
Величины средних квадратических
погрешностей построения внешней и
внутренней разбивочных сетей здания
(сооружения) и других разбивочных
работ,
Характеристика зданий, сооружений, строительных
конструкций
угловые
измерения
линейные
измерения
определение
превышения на
станции, мм
Металлические конструкции с фрезерованными
контактными поверхностями; сборные железобетонные
конструкции, монтируемые методом самофиксации в
узлах; сооружения высотой свыше 100 до 120 м или с
пролетами свыше 30 до 36 м
5 1
Здания свыше 15 этажей, сооружения высотой свыше 60
до 100 м или с пролетами свыше 18 до 30 м
10 2
Здания свыше 5 до 15 этажей, сооружения высотой
свыше 15 до 60 м или с пролетами свыше 6 до 18 м
20 2,5
Здания до 5 этажей, сооружения высотой до 15 м или с
пролетами до 6 м
30 3
Конструкции из дерева; инженерные сети, дороги,
подъездные пути
30 5
Земляные сооружения, в том числе вертикальная
планировка
45 10
9. Основные и главные оси закрепляются створными знаками в количестве не
менее четырех на каждую ось, не считая знаков, закрепляющих точки пересечения
осей.
База нормативной документации: www.complexdoc.ru
58
10. Месторасположение створных знаков определяется сроками строительства,
условиями сохранности знаков, застроенностью территории строительной
площадки и видом
используемого в дальнейшем метода передачи точек и осей по вертикали.
11. Створы осей закрепляют на грунтовых створных знаках, закладываемых по два
на каждом конце створа оси (рис. 1, а) или на обноске и грунтовых знаках (рис. 1,
б). В стесненных условиях строительства закрепление осей следует выполнять
стеновыми створными знаками, располагаемыми на существующих зданиях и на
обноске или, вместо обноски, на грунтовых створных знаках (рис. 1, в).
12. Выполняя закрепления осей (рис. 1), следует:
- ближние к зданию грунтовые створные знаки и обноску располагать на
расстоянии от бровки котлована или от оси здания;
- дальние грунтовые створные знаки устанавливать на расстоянии и
, где - высота строящегося здания.
13. С завершением работ нулевого цикла створы основных или главных осей
закрепляют на цоколе возводимого здания (сооружения).
14. Места закрепления разбивочных осей должны быть указаны на стройгенплане
проекта организации строительства и в чертежах для производства работ по
планировке и застройке строительной площадки.
15. Заказчик обязан создать геодезическую разбивочную основу для строительства
и не менее чем за 10 дней до начала выполнения СМР передать поэтапно
подрядчику техническую документацию на нее и закрепленные на площадке
пункты основы, в том числе:
- знаки разбивочной сети строительной площадки;
- плановые (осевые) знаки внешней разбивочной сети здания (сооружения), а при
ее отсутствии - знаки, используемые для закрепления разбивочных осей, с
оформлением акта на разбивку осей и схемы закрепления осей (согласно
Приложениям 7 и 8);
- плановые (осевые) знаки линейных сооружений, определяющие ось, начало,
конец трассы, колодцы, закрепленные на прямых участках не менее чем через 0,5
км и на углах поворота трассы;
- нивелирные реперы, заложенные у возводимых зданий (сооружений) и вдоль осей
инженерных сетей;
База нормативной документации: www.complexdoc.ru
59
- каталога координат, высот и абрисы всех пунктов геодезической разбивочной
основы.
16. Заказчик контролирует качество создания геодезической сети строительной
площадки и разбивочных сетей
Рис. 1. Схемы закрепления основных осей здания:
а - на грунтовых створных знаках; 6- на грунтовых створных знаках и на обноске в - на грунтовых
створных знаках, на обноске и на существующих зданиях (сооружениях), где:
-возводимое здание (сооружение);
существующее здание (сооружение);
грунтовый створный знак;
-обноска;
База нормативной документации: www.complexdoc.ru
60
