Министерство образования и науки Р.Ф.
Федеральное агентство по образованию
Уральский государственный колледж им И.И.Ползунова.
Верхнепышминский филиал
Специальность 150411
«Монтаж и техническая эксплуатация промышленного оборудования»
Лабораторно-практическая работа по дисциплине
«Допуски и посадки»
Тема:
«Условные обозначения на чертежах суммарных допусков формы и
расположения»
Преподаватель: Куцубин В.Ф.
Студент: группа ТО-309 Подкин А.Ю.
г. Верхняя Пышма
2009
Содержание:
1. Основные понятия.
1.1 Допуск
1.2 Допуск расположения
1.3 Допуск формы
2. Правила нанесения и примеры
1.1 Допуск расположения
1.2 Допуск формы
1. Основные понятия.
1.1 Допуск — разность между наибольшим и наименьшим
предельными значениями (размеров, массовой доли, массы), задаётся на
геометрические размеры деталей, механические, физические и химические
свойства. Назначается (выбирается) исходя из технологической точности или
требований к изделию (продукту). Любое значение параметра,
оказывающееся в заданном интервале, является допустимым.
1.2 Допуск расположения - это предел, ограничивающий допускаемое
значение отклонения расположения поверхностей. Допуски расположения
бывают зависимыми и независимыми.
Независимый - это допуск расположения, постоянный для всех
одноименных деталей и не зависящий от действительных размеров
рассматриваемых поверхностей.
Зависимый - допуск расположения, переменный для различных
деталей, изготовляемых по данному чертежу. Допуск зависит от
действительных размеров нормируемого элемента. На чертежах указывают
его минимальное значение. Зависимые допуски расположения обозначают
условным знаком М. Все допуски, если нет особых указаний, считаются
независимыми.
1.3 Допуск формы - наибольшее допустимое значение отклонения
формы.
Поле допуска формы - область в пространстве или на плоскости,
внутри которой должны находиться все точки реального рассматриваемого
элемента в пределах нормируемого участка (L). Ширина или диаметр поля
допуска определяется значением допуска, а расположение относительно
реальной поверхности определяется прилегающим элементом. В зависимости
от вида допуска формы поле допуска может представлять собой:
1. Область в пространстве, ограниченную двумя поверхностями,
эквидистантными номинальной поверхности и отстоящими друг от друга по
нормали к ним на расстоянии, равном допуску формы поверхности.
2. Область в пространстве, ограниченную цилиндром, диаметр
которого равен допуску формы оси (линия) в пространстве.
З. Область в пространстве, ограниченную прямоугольным
параллелепипедом, стороны сечения которого равны допускам формы оси
(линия) в двух взаимно перпендикулярных направлениях.
4. Область на плоскости заданного направления, ограниченную двумя
линиями, эквидистантными номинальному профилю и отстоящим друг от
друга по нормали к ним на расстоянии, равном допуску формы профиля.
2. Правила нанесения и примеры
Допуски формы и расположения поверхностей указывают на чертежах
условными обозначениями.

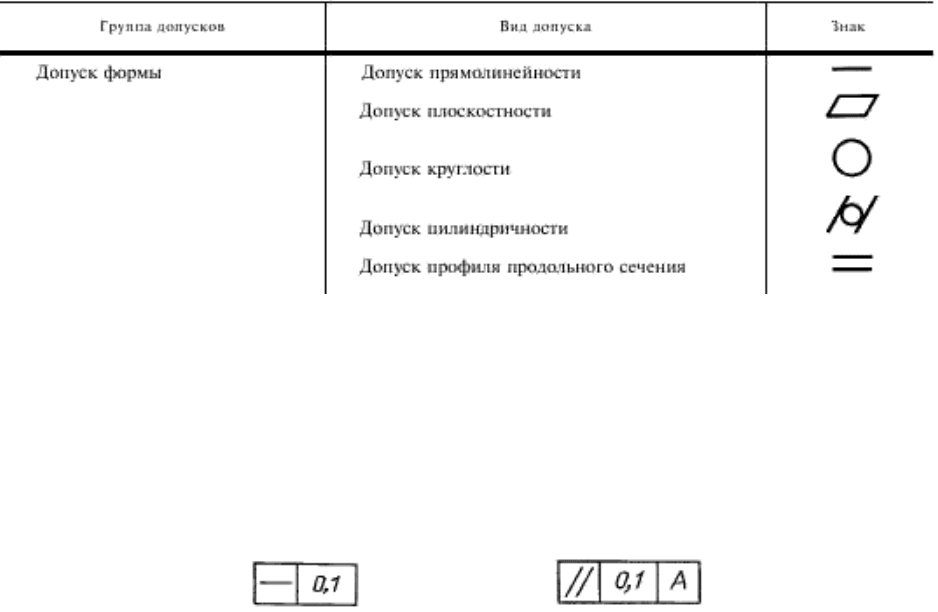

Вид допуска формы и расположения поверхностей должен быть
обозначен на чертеже знаками (графическими символами), приведенными в
таблице 1 (выдержка из ГОСТ 2.308-79).
таблица 1
При условном обозначении данные о допусках формы и расположения
поверхностей указывают в прямоугольной рамке (рисунок 1), разделенной на
две и более части в которых помещают:
в первой – знак допуска по таблице 1;
во второй – числовое значение допуска в миллиметрах;
в третьей и последующих – буквенное обозначение базы (баз) или
буквенное обозначение поверхности, с которой связан допуск расположения.
рисунок 1
Рамки следует выполнять сплошными тонкими линиями. Высота цифр,
букв и знаков, вписываемых в рамки, должна быть равна размеру шрифта
размерных чисел.
Рамку располагают горизонтально. В необходимых случаях
допускается вертикальное расположение рамки.
Не допускается пересекать рамку какими-либо линиями.
Рамку соединяют с элементом, к которому относится допуск, сплошной
тонкой линией заканчивающейся стрелкой (рисунок 2).
рисунок 2
1.1 Допуск расположения
В допуск расположения входят:
- допуск параллельности
- допуск перпендикулярности
- допуск наклона
- допуск соосности
- допуск симметричности
- позиционный допуск
- позиционный допуск
- допуск пересечения осей

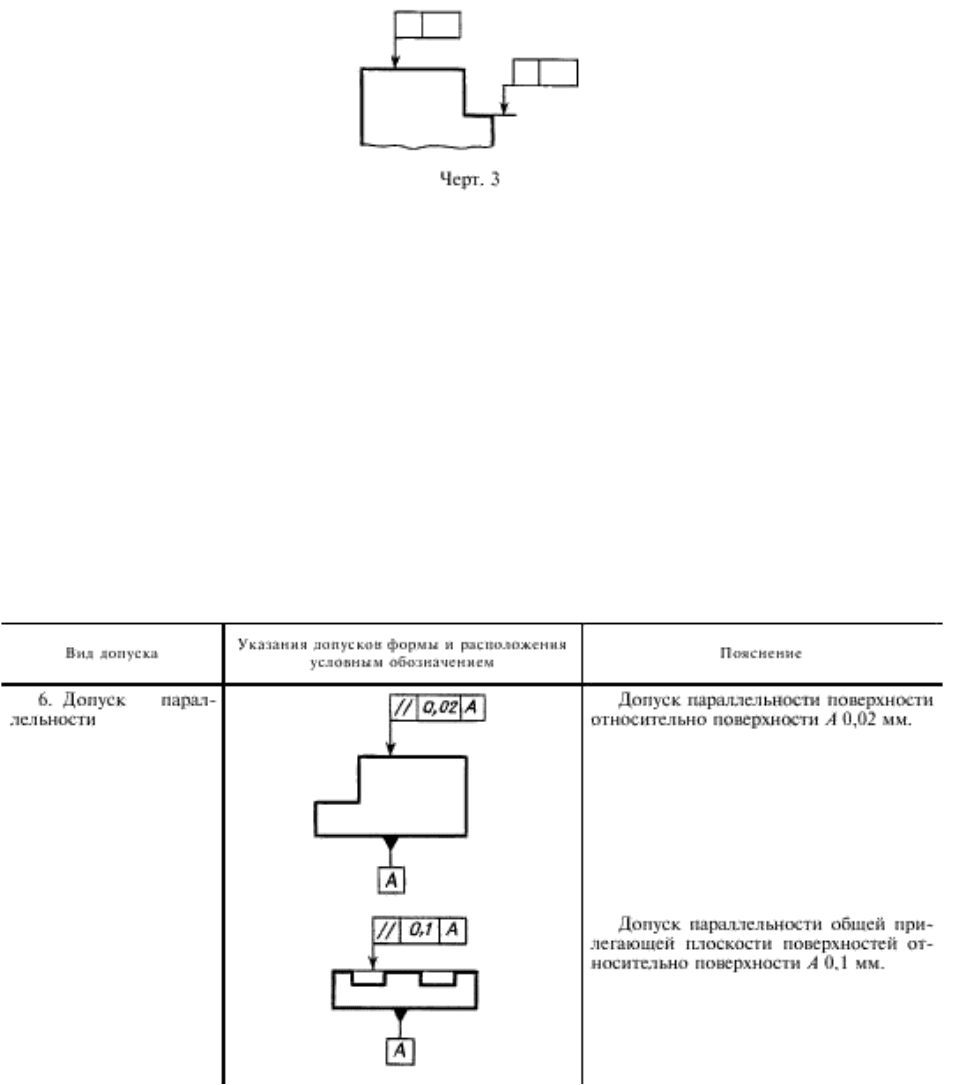

В таблице 2 приведен пример обозначения допуска параллельности,
взятый из ГОСТ 2.308-79.
таблица 2
1.2 Допуск формы
В допуск формы входят:
- допуск прямолинейности
- допуск плоскостности
- допуск круглости
- допуск цилиндричности
- допуск профиля продольного сечения

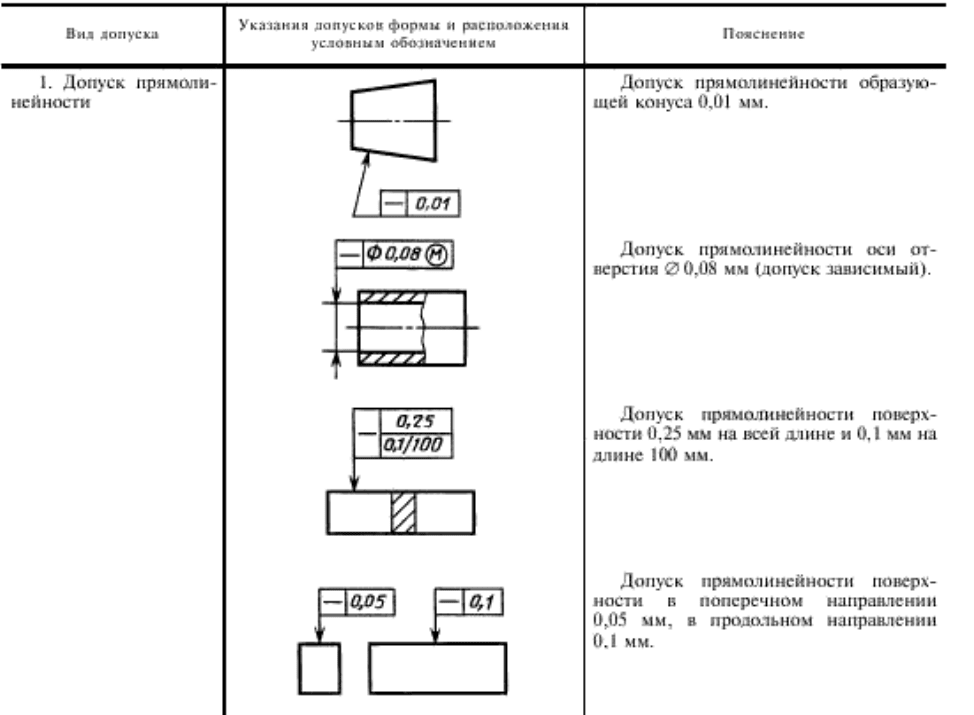

Соответственно примеры обозначения допуска прямолинейности из
ГОСТ 2.308-79 приведен в таблице 3.
таблица 3
Список используемой литературы
ГОСТ 2.308-79 Единая система конструкторской документации. Указание на
чертежах допусков формы и расположения поверхностей
ГОСТ 24642-83 Суммарные отклонения и допуски формы и расположения
поверхностей
