Минимальная толщина плит
Вид бетона
Типы плит и характер опирания
тяжелый легкий
Балочные:
при свободном опирании (1/35)l (1/30)l
при упругой заделке (1/45)l (1/35)l
Работающие в двух направлениях:
опертые по контуру при свободном
опирании
(1/45)l
1
* (1/38)l
1
то же, при упругой заделке (1/50)l
1
(1/42)l
1
кессонные часторебристые перекрытия
при свободном опирании
(1/30)l
1
(1/25)l
1
то же, при упругой заделке по контуру (1/35)l
1
(1/30)l
1
плиты безбалочных перекрытий при
опирании на колонны с капителями
(1/35)/
2
(1/30)l
2
то же, без капителей - но не менее 16 см (1/32)l
2
(1/27)l
2
* l
1
и l
2
- меньший и больший пролеты плит.
База нормативной документации: www.complexdoc.ru
131
Толщину неразрезных или однопролетных плит, монолитно связанных с
железобетонными балками, принимают как при упругой заделке, а толщину плит,
опертых на стены, - как при свободном опирании.
Монолитные железобетонные плиты армируют вязаной арматурой и стандартными
сварными сетками.
Диаметр рабочих стержней сварной арматуры рекомендуется принимать не
менее 3, а вязаной - не менее 6 (5,5) мм.
При толщине плиты h < 150 мм расстояния между осями стержней рабочей
арматуры в средней части пролета плиты (внизу) и над опорой (вверху
многопролетных плит) должны быть не более 200 мм, при h > 150 мм - не более
1,5h и 400 мм.
Расстояния между рабочими стержнями, доводимыми до опоры плиты, не
должны превышать 400 мм, причем площадь сечения этих стержней на 1 м ширины
плиты должна составлять не менее
1
/
3
площади сечения стержней в пролете,
определенной расчетом по наибольшему изгибающему моменту.
Площадь сечения рабочей арматуры плит должна быть не менее указанной в
таблице 3.7.
Таблица3.7
Площадь поперечного сечения арматуры на 1 м ширины плиты, см
2
Диаметр стержней, мм
Шаг
стержней,
мм
3 4 5 6 8 10 12 14 16 18 20 22 25
100 0,71 1,26 1,96 2,83 5,03 7,85 11,31 15,39 20,11 25,45 31,42 38,01 49,09
125 0,57 1,01 1,57 2,26 4,02 6,28 9,05 12,31 16,08 20,36 25,13 30,41 39,27
150 0,47 0,84 1,31 1,84 3,35 5,23 7,54 10,26 13,4 16,96 20,94 25,33 32,72
200 0,35 0,63 0,98 1,41 2,51 3,93 5.65 7,69 10,05 12,72 19,71 19,00 24,54
База нормативной документации: www.complexdoc.ru
132
250 0,28 0,50 0,79 1,13 2,01 3,14 4.52 6,16 8,04 10,18 12,56 15,20 19,64
300 0,23 0,42 0,65 0,94 1,68 2,61 3,77 5,13 6,70 8,48 10,47 12,66 16,36
350 0,20 0,36 0,56 0,81 1,44 2,24 3,23 4,44 5,74 7,27 8,97 10,86 14,00
400 0,18 0,32 0,40 0,71 1,25 1,96 2,82 3,50 5,02 6,36 7,86 9,50 12,49
Диаметр и шаг стержней этой арматуры можно подбирать по этой же таблице.
При армировании плит, работающих в двух направлениях, отношение А
s2
/А
s1
между площадями сечения нижних арматур, укладываемых на 1 м ширины плиты
(А
s1
- площадь стержней, располагаемых параллельно короткой стороне),
рекомендуется принимать по таблице 3.8, в зависимости от отношений пролетов
плиты l
2
/l
1
Таблица 3.8
Отношение площадей сечений нижней арматуры для плиты, работающей в
двух направлениях
l
2
/l
1
А
s2
/А
s1
l
2
/l
1
А
s2
/А
s1
1,0 1-0,8 1,6 0,5-0,3
1,1 0,9-0,7 1,7 0,45-0,25
1,2 0,8-0,6 1,8 0,4-0,2
1,3 0,7-0,5 1,9 0,35-0,2
1,4 0,6-0,4 2,0 0,2-0,15
База нормативной документации: www.complexdoc.ru
133
1,5 0,65-0,35
Площадь сечения распределительной арматуры в балочных плитах должна
составить не менее 10 % площади сечения рабочей арматуры в месте наибольшего
изгибающего момента. Диаметр и шаг стержней этой арматуры в зависимости от
диаметра и шага стержней рабочей арматуры можно применять по таблице 3.9.
Таблица3.9
Диаметр и шаг стержней распределительной арматуры балочных плит, мм
Шаг стержней рабочей арматуры ммДиаметр
стержней
рабочей
арматуры, мм
100 125 150 200 250 300
3-4
3
400
3
400
3
400
3
400
3
400
3
400
5
3
350
3
350
3
350
3
350
3
400
3
400
6(5,5)
4
350
4
350
3
350
3
350
3
400
3
400
8(7;7,5) 5
350
5
350
4
350
4
350
3
350
3
400
10(9) 6(5,5)
350
6(5,5)
350
5
350
5
350
5
350
5
350
База нормативной документации: www.complexdoc.ru
134
12(11) 6(5,5)
250
6(5,5)
300
6(5,5)
350
6(5,5)
350
6(5,5)
350
6(5,5)
350
14 8(7,5)
300
8(7,5)
350
8(7,5)
350
6(5,5)
300
6(5,5)
350
6(5,5)
350
16 8(7,5)
250
8(7,5)
300
8(7,5)
350
8(7,5)
350
8(7,5)
350
8(7,5)
350
18 10(9)
300
10(9)
350
10(9)
350
8(7,5)
350
8(7,5)
350
8(7,5)
350
20 10(9)
200
10(9)
250
10(9)
300
10(9)
350
10(9)
350
10(9)
350
22 12(11)
250
12(11)
300
10(9)
300
10(9)
350
10(9)
350
10(9)
350
25 14
300
10(9)
200
8(7,5)
150
8(7,5)
200
8(7,5)
250
8(7,5)
300
Примечание. Над чертой указан диаметр стержней распределительной
арматуры, под чертой - их шаг. В скобках указан диаметр стержней, применяемый
по согласованию с НИИЖБ.
Рабочую арматуру в направлении меньшего пролета располагают ниже
арматуры, идущей в направлении большего пролета. В соответствии с таким
расположением арматуры рабочая высота сечения плиты для каждого направления
различна и будет отличаться на размер диаметра арматуры.
База нормативной документации: www.complexdoc.ru
135
При армировании сварными сетками сплошных балочных плит толщиной 120
мм и более при содержании растянутой рабочей арматуры до 1,5 % расстояние
между стержнями распределительной арматуры допускается увеличивать до 600
мм.
Балочные монолитные плиты, армированные сварными сетками, конструируют
в соответствии с рисунками 3.14, 3.15.
Рисунок 3.14 - Схема армирования монолитных балочных плит сварными сетками
а - продольная арматура в виде цельных сварных сеток с поперечными рабочими
стержнями; б - то же, в виде узких сварных сеток с продольными рабочими
стержнями: в - план надопорной арматуры
База нормативной документации: www.complexdoc.ru
136
Рисунок 3.15 - Армирование опор плит сварными сетками (разрезы в рабочем
направлении)
а, в - крайние опоры плиты, соответственно монолитно связанной с
железобетонной балкой, стеной и в кирпичной стене; б, г - средние опоры плиты,
монолитно связанной с железобетонной балкой, стеной и с надопорной арматурой
соответственно из двух раздвинутых сеток и из одной сетки
Пролетную арматуру плит шириной до 3 м и длиной до 6 м конструируют в виде
плоской цельной сварной сетки, поперечные стержни которой - рабочая арматура
плиты (рис. 3.14,а).
При диаметре рабочей арматуры более 10 мм плиты можно армировать
плоскими узкими сварными унифицированными сетками. Их длина должна
соответствовать ширине плиты, которая может быть и более 3 м.
Продольные стержни сеток выполняют роль рабочей арматуры, поперечные -
распределительной, стыкуемой в плите внахлестку без сварки.
Надопорную арматуру неразрезных плит конструируют в соответствии с
рисункам 3.15,б в виде двух с подвижкой сеток или одной сетки (рис. 3.15,г) с
поперечными рабочими стержнями, укладываемыми вдоль опор. Надопорные
сетки могут быть рулонными.
Многопролетные балочные монолитные плиты толщиной до 100 мм с рабочей
арматурой средних пролетов и опор до 7 мм рекомендуется армировать сварными
База нормативной документации: www.complexdoc.ru
137
рулонными типовыми сетками с продольной рабочей арматурой в соответствии с
рисунком 3.16.

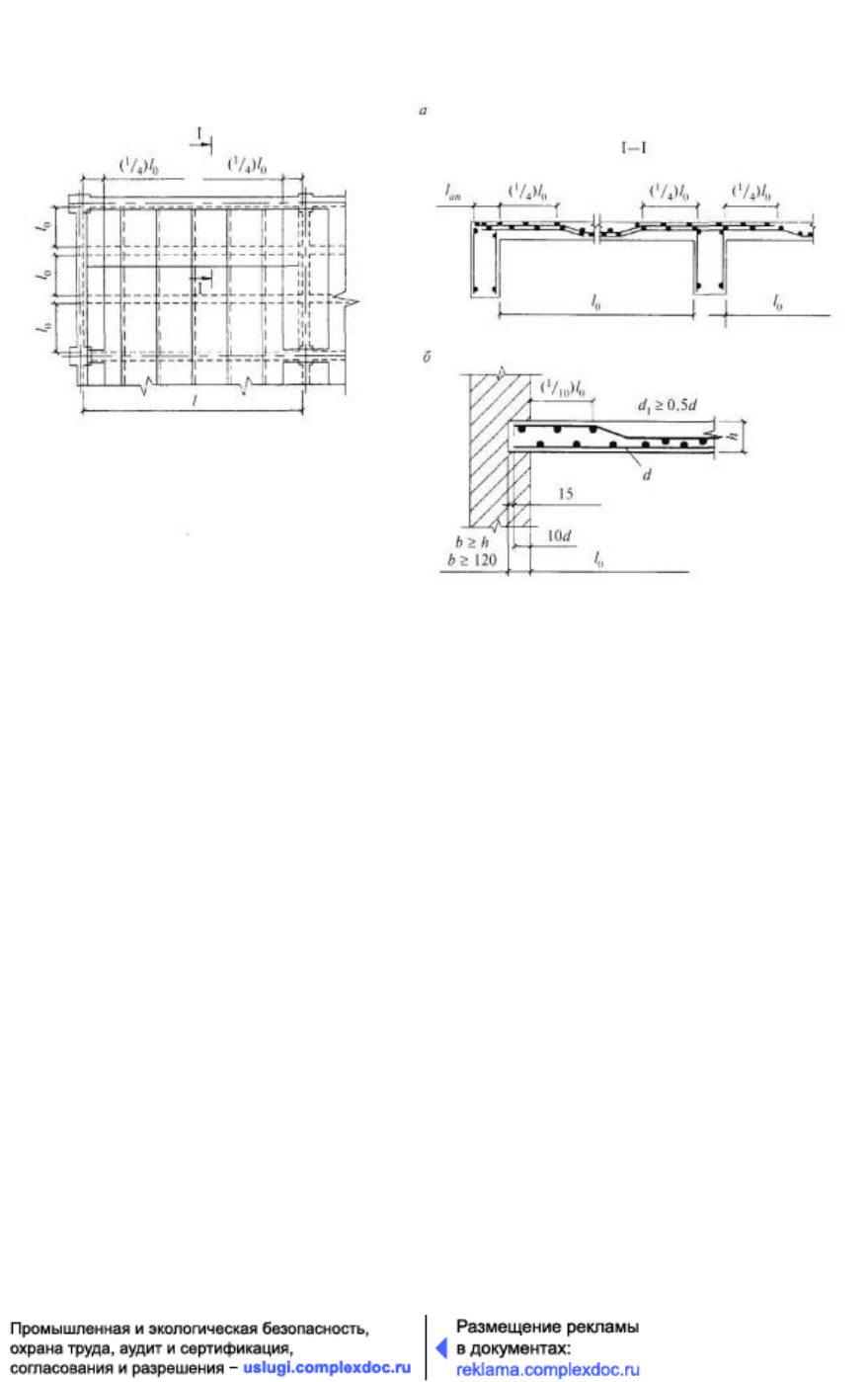

Рисунок 3.16 - Непрерывное армирование монолитных неразрезных плит сварными рулонными
сетками
а - план и разрезы плиты, опертой на железобетонные балки; б - деталь опирания
плиты на кирпичную стену
Рулоны при этом раскатывают поперек второстепенных балок, а поперечные
стержни сеток, являющиеся распределительной арматурой плиты, стыкуют
внахлестку без сварки. В крайних пролетах и на первых промежуточных опорах,
где обычно требуется дополнительная арматура, на основную сетку укладывают
дополнительную (рис. 3.16), которая заводится за грань первой промежуточной
опоры во второй пролет на
1
/
4
пролета плиты. Вместо дополнительной сетки
можно укладывать отдельные стержни, привязывая их к основной сетке.
Плиты, работающие в двух направлениях, также рекомендуется армировать
сварными сетками. При этом плиты, имеющие размеры не более 6×3 м, можно
армировать в пролете одной цельной сварной сеткой с рабочей арматурой в обоих
направлениях. С целью экономии арматуры рекомендуется использование сварных
сеток с переменным армированием в двух направлениях в соответствии с эпюрой
моментов или же использование разноразмерных сеток, накладываемых друг на
друга в зоне максимальных изгибаемых моментов (рис. 3.17). Ширину крайней
полосы l
e
определяют расчетом.
База нормативной документации: www.complexdoc.ru
138
Рисунок 3.17 - Схема армирования пролета плиты, опертой по контуру, цельными
сварными сетками
1 - основной; 2 - дополнительной
В случае армирования плиты узкими сварными унифицированными сетками с
продольной арматурой их укладывают в пролете в два слоя во взаимно
перпендикулярных направлениях (рис. 3.18,б). При этом сетки, укладываемые
вдоль меньшего пролета плиты, должны быть снизу. Монтажные стержни сеток
каждого слоя кладут впритык и не стыкуют, причем в сетках нижнего слоя они
должны быть под рабочей арматурой в ее защитном слое, а в сетках верхнего слоя -
сверху.
Надопорную арматуру, работающую в двух направлениях неразрезных
многопролетных плит (рис. 3.18,б) с плоскими сетками в пролетах, конструируют
так же, как надопорную арматуру балочных плит (рис. 3.15).
База нормативной документации: www.complexdoc.ru
139
Рисунок 3.18 - Схема армирования плиты, опертой по контуру, сетками
а - узкими сварными пролетными; б - надопорными
Работающие в двух направлениях многопролетные неразрезные плиты с рабочей
арматурой диаметром до 7 мм можно армировать типовыми рулонными сетками с
продольными рабочими стержнями (рис. 3.19). Для этого плиту разбивают в
каждом направлении на три полосы: две крайние по
1
/
4
меньшего пролета и
среднюю. Рулоны в пролетах укладывают в два слоя, раскатываемых во взаимно
перпендикулярных направлениях только по средним полосам плит (рис. 3.19,а).
Надопорную арматуру углов плиты в этом случае можно конструировать в виде
квадратных плоских сеток с рабочими стержнями в обоих направлениях. Эти сетки
укладывают на пересечении ребер (балок) плит, причем стержни могут быть
параллельными ребрам (балкам) или укладываться под углом 45° к ним (рис.
3.19,б).
Рисунок 3.19 - Схема армирования плиты, опертой по контуру, сварными
рулонными сетками
а - пролетная и средняя надопорная арматура; б - надопорная арматура углов плиты
Армирование сварными сетками безбалочных перекрытий с точечным
опиранием плит на колонны можно производить по аналогии с описанными выше.
В этом случае обычно возникает необходимость в дополнительном армировании по
осям колонн и в местах опирания на них плит перекрытий отдельными стержнями
или плоскими вертикальными каркасами. Необходимость дополнительного
армирования и его количество определяются расчетом (рис. 3.20).
