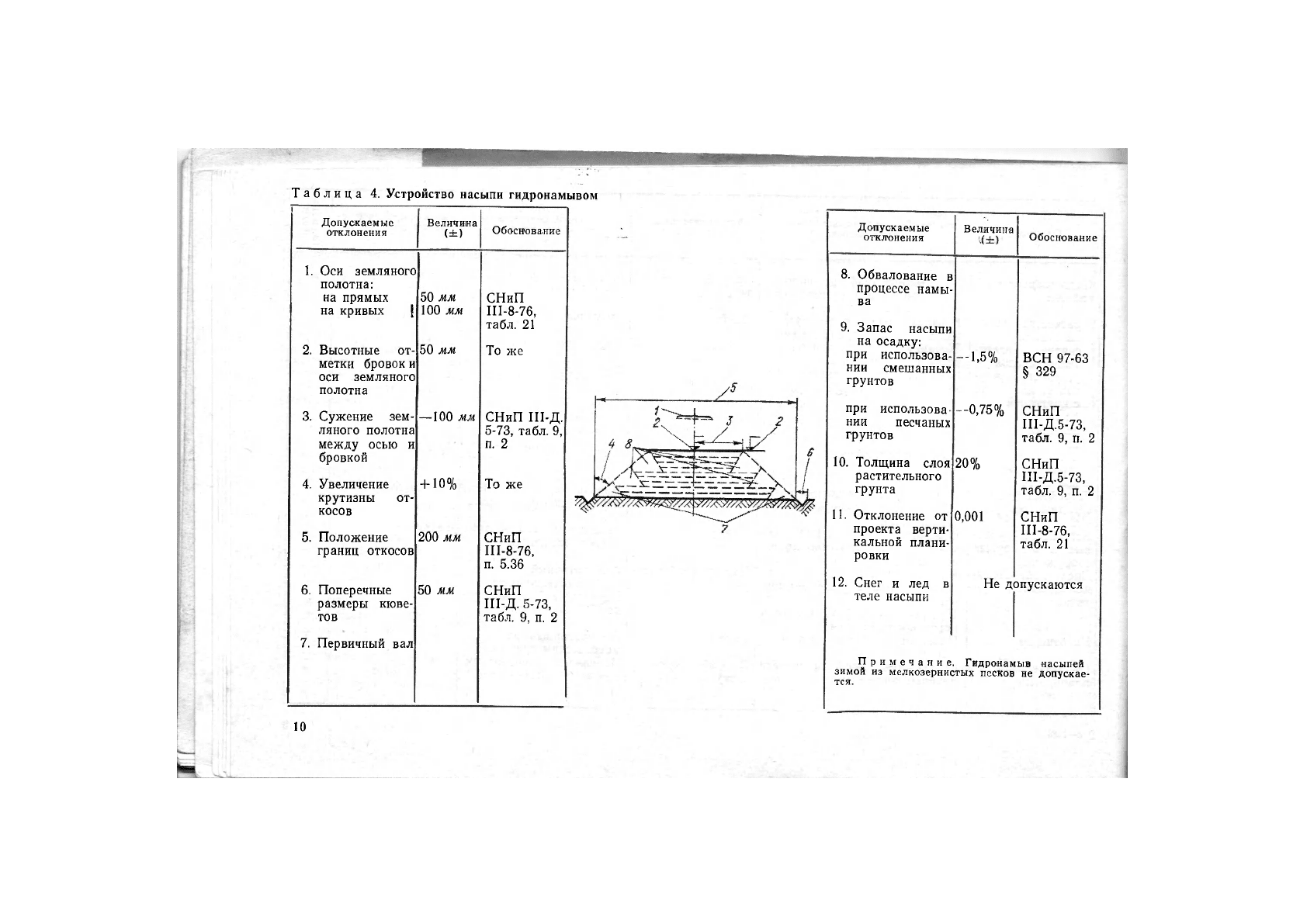

Таблица 4. Устройство насыпи гидронамывом

Допускаемые

отклонения

Величина

(±>

Обоснование

1. Оси земляного

полотна:

на прямых

на кривых (

50 мм

100 мм

СНиП

Ш-8-76,

табл. 21

2. Высотные от-

метки бровок и

оси земляного

полотна

50 мм

То же

3. Сужение зем-

ляного полотна

между осью и

бровкой

—100 мм

СНиП Ш-Д.

5-73, табл. 9,

п. 2

4. Увеличение

крутизны от-

косов

+ 10% То же

5. Положение

границ откосов

200 мм

СНиП

Ш-8-76,

п. 5.36

6. Поперечные

размеры кюве-

тов

50 мм

СНиП

Ш-Д. 5-73,

табл. 9, п. 2

7. Первичный вал

Допускаемые

отклонения

Величина

8. Обвалование в

процессе намы-

ва

9. Запас насыпи

на осадку:

при использова

нии смешанных

грунтов

при использова

нии песчаных

грунтов

10. Толщина слоя 20%

растительного

грунта

11. Отклонение от 0,001

проекта верти-

кальной плани-

ровки

12. Снег и лед в

теле насыпи

Обоснование

-1,5%

-0,75%

ВСН 97-63

§ 329

СНиП

Ш-Д.5-73,

табл. 9, п. 2

СНиП

Ш-Д.5-73,

табл. 9, п. 2

СНиП

Ш-8-76,

табл. 21

Не допускаются

Примечание. Гидронамыв насыпей

зимой из мелкозернистых песков не допускае-

тся.

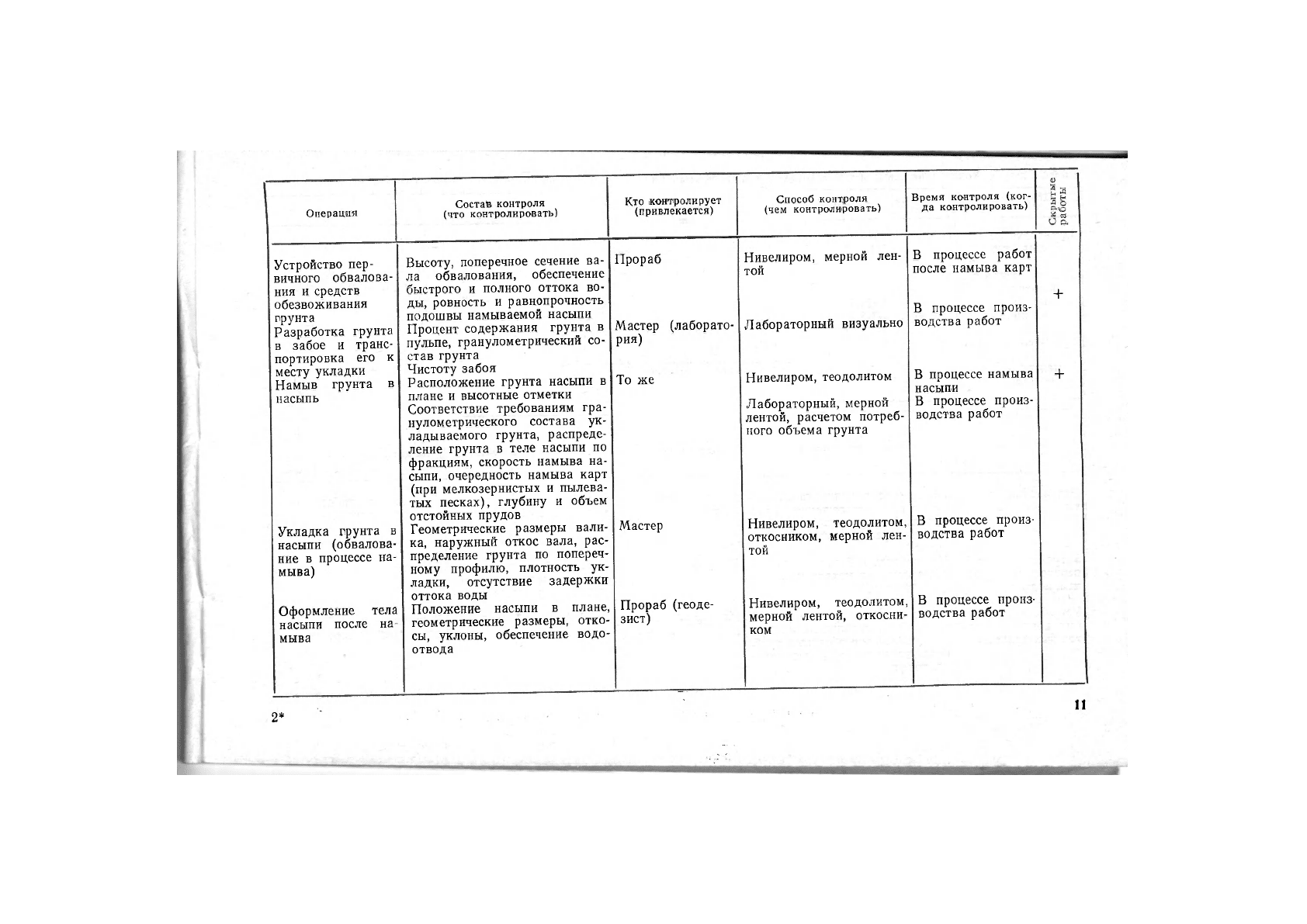

Операция

Состав контроля

(что контролировать)

Кто контролирует

(привлекается)

Способ контроля

(чем контролировать)

Время контроля (ког-

да контролировать)

Устройство пер-

вичного обвалова-

ния и средств

обезвоживания

грунта

Разработка грунта

в забое и транс-

портировка его к

месту укладки

Намыв грунта в

насыпь

Укладка грунта в

насыпи (обвалова-

ние в процессе на-

мыва)

Оформление тела

насыпи после на

мыва

Высоту, поперечное сечение ва-

ла обвалования, обеспечение

быстрого и полного оттока во-

ды, ровность и равнопрочность

подошвы намываемой насыпи

Процент содержания грунта в

пульпе, гранулометрический со-

став грунта

Чистоту забоя

Расположение грунта насыпи в

плане и высотные отметки

Соответствие требованиям гра-

нулометрического состава ук-

ладываемого грунта, распреде-

ление грунта в теле насыпи по

фракциям, скорость намыва на-

сыпи, очередность намыва карт

(при мелкозернистых и пылева-

тых песках), глубину и объем

отстойных прудов

Геометрические размеры вали-

ка, наружный откос вала, рас-

пределение грунта по попереч-

ному профилю, плотность ук-

ладки, отсутствие задержки

оттока воды

Положение насыпи в плане,

геометрические размеры, отко-

сы, уклоны, обеспечение водо-

отвода

Прораб

Мастер (лаборато-

рия)

То же

Мастер

Прораб (геоде-

зист)

Нивелиром, мерной лен-

той

Лабораторный визуально

Нивелиром, теодолитом

Лабораторный, мерной

лентой, расчетом потреб-

ного объема грунта

Нивелиром, теодолитом,

откосником, мерной лен-

той

Нивелиром, теодолитом,

мерной лентой, откосни-

ком

В процессе работ

после намыва карт

В процессе произ-

водства работ

В процессе намыва

насыпи

В процессе произ-

водства работ

В процессе произ-

водства работ

В процессе произ-

водства работ

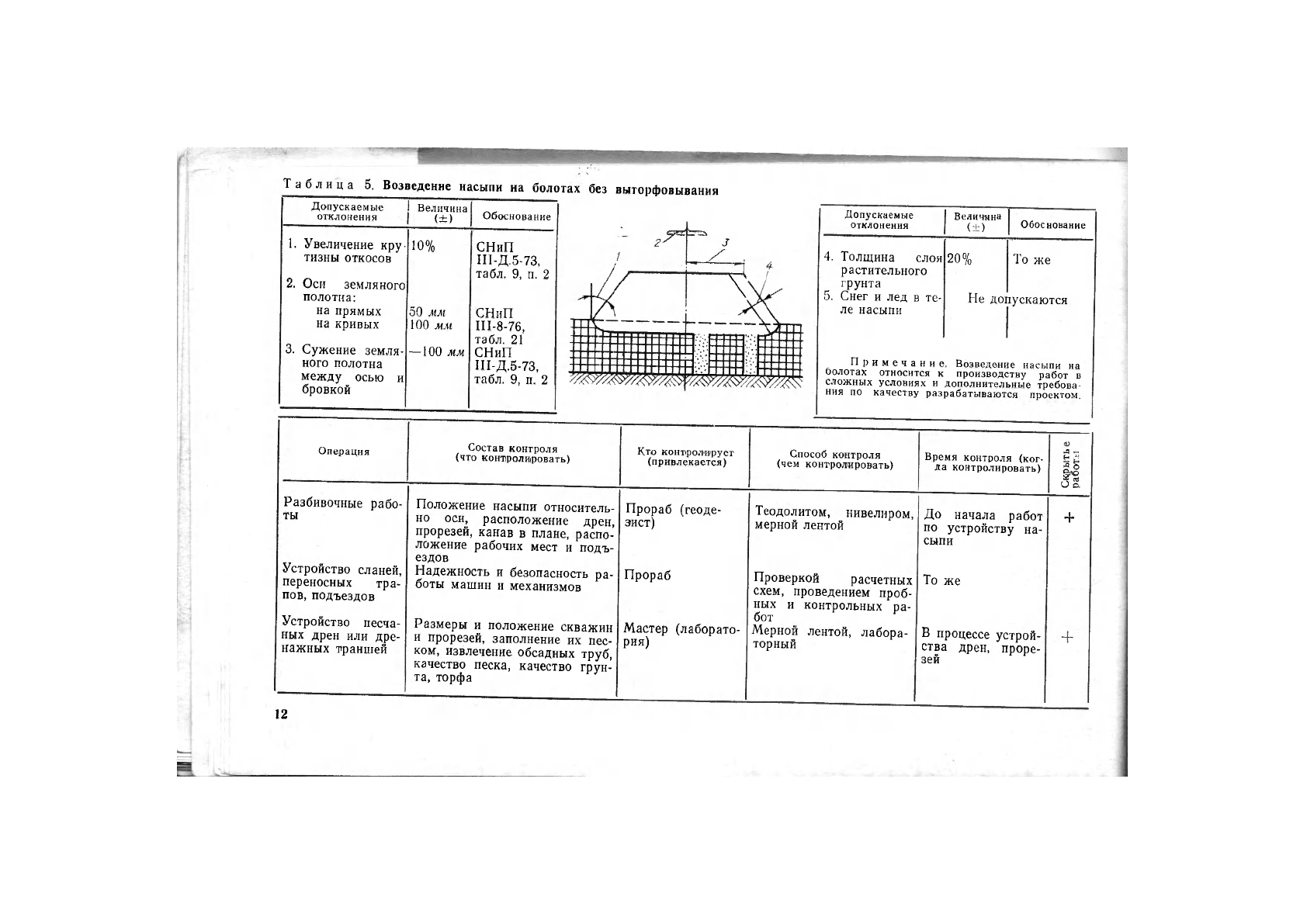

Таблица 5. Возведение насыпи на болотах без выторфовывания

Допускаемые

отклонения

1. Увеличение кру

тизны откосов

2. Оси земляного

полотна:

на прямых

на кривых

3. Сужение земля-

ного полотна

между осью и

бровкой

Величина

<±)

10%

50 мм

100 мм

—100 мм

Обоснование

СНиП

ІП-Д.5-73,

табл. 9, п. 2

СНиП

II1-8-76,

табл. 21

СНиП

Ш-Д.5-73,

табл. 9, п. 2

Допускаемые

отклонения

4. Толщина слоя

растительного

грунта

5. Снег и лед в те-

ле насыпи

Величина

(±)

Обоснование

20%

То же

Не допускаются

Примечание. Возведение насыпи на

болотах относится к производству работ в

сложных условиях и дополнительные требова-

ния по качеству разрабатываются проектом

Операция

Состав контроля

(что контролировать)

Кто контролирует

(привлекается)

Способ контроля

(чем контролировать)

Время контроля (ког-

да контролировать)

й ё

§"ё

о £

Разбивочные рабо-

ты

Устройство еланей,

переносных тра-

пов, подъездов

Устройство песча-

ных дрен или дре-

нажных траншей

Положение насыпи относитель-

но оси, расположение дрен,

прорезей, канав в плане, распо-

ложение рабочих мест и подъ-

ездов

Надежность и безопасность ра-

боты машин и механизмов

Размеры и положение скважин

и прорезей, заполнение их пес-

ком, извлечение обсадных труб,

качество песка, качество грун-

та, торфа

Прораб (геоде-

зист)

Прораб

Мастер (лаборато-

рия)

Теодолитом, нивелиром,

мерной лентой

Проверкой расчетных

схем, проведением проб-

ных и контрольных ра-

бот

Мерной лентой, лабора-

торный

До начала работ

по устройству на-

сыпи

То же

В процессе устрой-

ства дрен, проре-

зей

Операция

Состав контроля

(что контролировать)

Кто контролирует

(привлекается)

Способ контроля

(чем контролировать)

Время контроля

(ког

да контролировать)

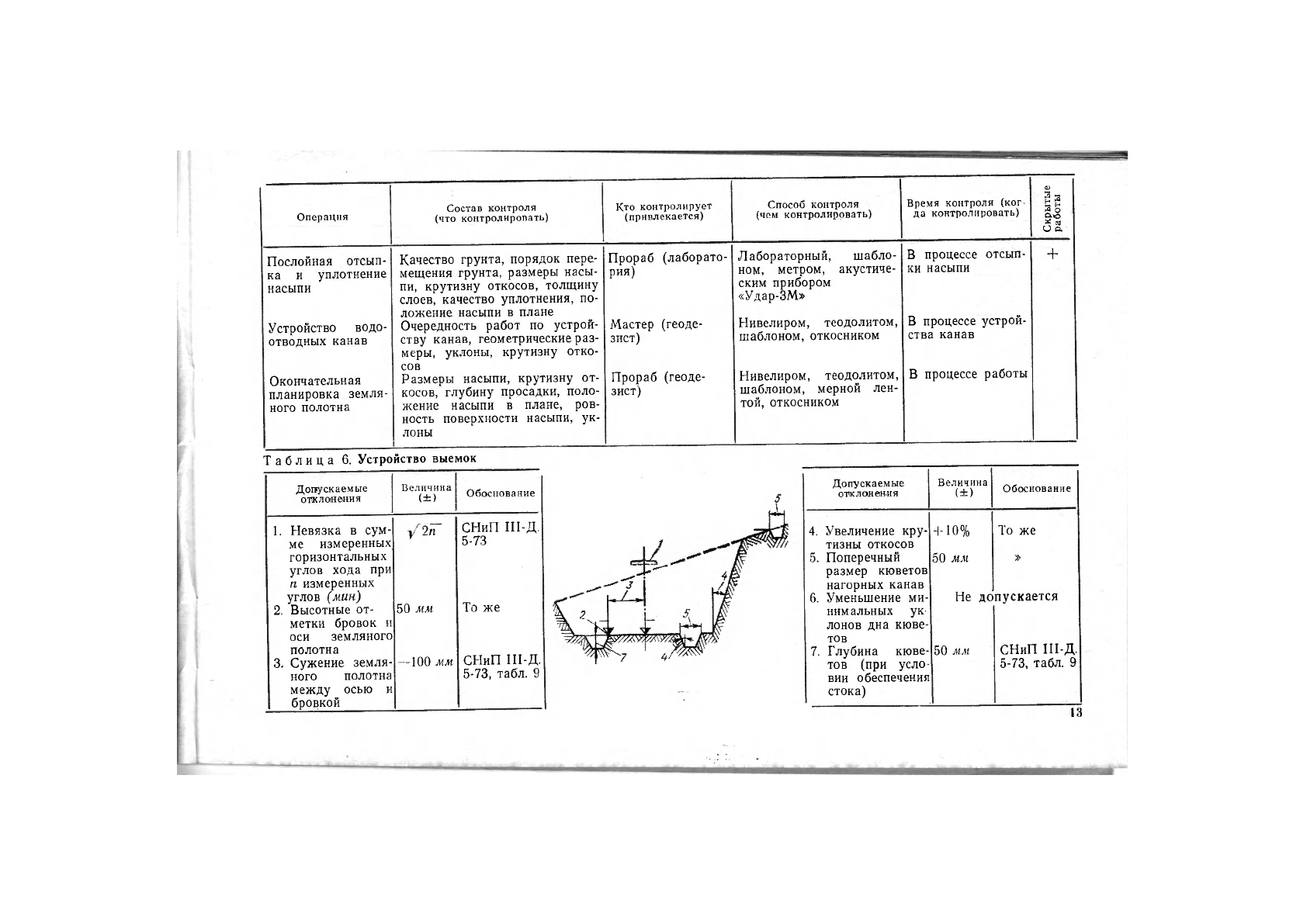

Скрытые

работы

Послойная отсып-

ка

уплотнение

насыпи

Устройство водо-

отводных канав

Окончательная

планировка земля-

ного полотна

Качество грунта, порядок пере-

мещения грунта, размеры насы-

пи, крутизну откосов, толщину

слоев, качество уплотнения,

по-

ложение насыпи

плане

Очередность работ

по

устрой-

ству канав, геометрические

раз-

меры, уклоны, крутизну отко-

сов

Размеры насыпи, крутизну

от-

косов, глубину просадки, поло-

жение насыпи

плане,

ров-

ность поверхности насыпи,

ук-

лоны

Прораб (лаборато-

рия)

Мастер (геоде-

зист)

Прораб (геоде-

зист)

Лабораторный, шабло-

ном, метром, акустиче-

ским прибором

«Удар-ЗМ»

Нивелиром, теодолитом,

шаблоном, откосником

Нивелиром, теодолитом,

шаблоном, мерной

лен-

той, откосником

В процессе отсып-

ки насыпи

В процессе устрой-

ства канав

В процессе работы

Таблица

Устройство выемок

Допускаемые

отклонения

Величина

(±)

Обоснование

1. Невязка

в сум-

ме измеренных

горизонтальных

углов хода

при

п измеренных

углов

(мин)

2. Высотные

от-

метки бровок

оси земляного

полотна

3. Сужение земля-

ного полотна

между осью

бровкой

/2л

мм

-100

мм

СНиП ІІІ-Д.

5-73

То

же

СНиП ІІІ-Д.

5-73, табл.

Допускаемые

отклонения

Величина

(±)

4. Увеличение

кру-

тизны откосов

5. Поперечный

размер кюветов

нагорных канав

6. Уменьшение

ми-

нимальных

УК'

лонов

дна

кюве-

тов

7. Глубина кюве-

тов

(при

уело

вии обеспечения

стока)

+ 10%

мм

Обоснование

То

же

Не допускается

мм

СНиП ІІІ-Д.

5-73, табл.

Допускаемые

отклонения

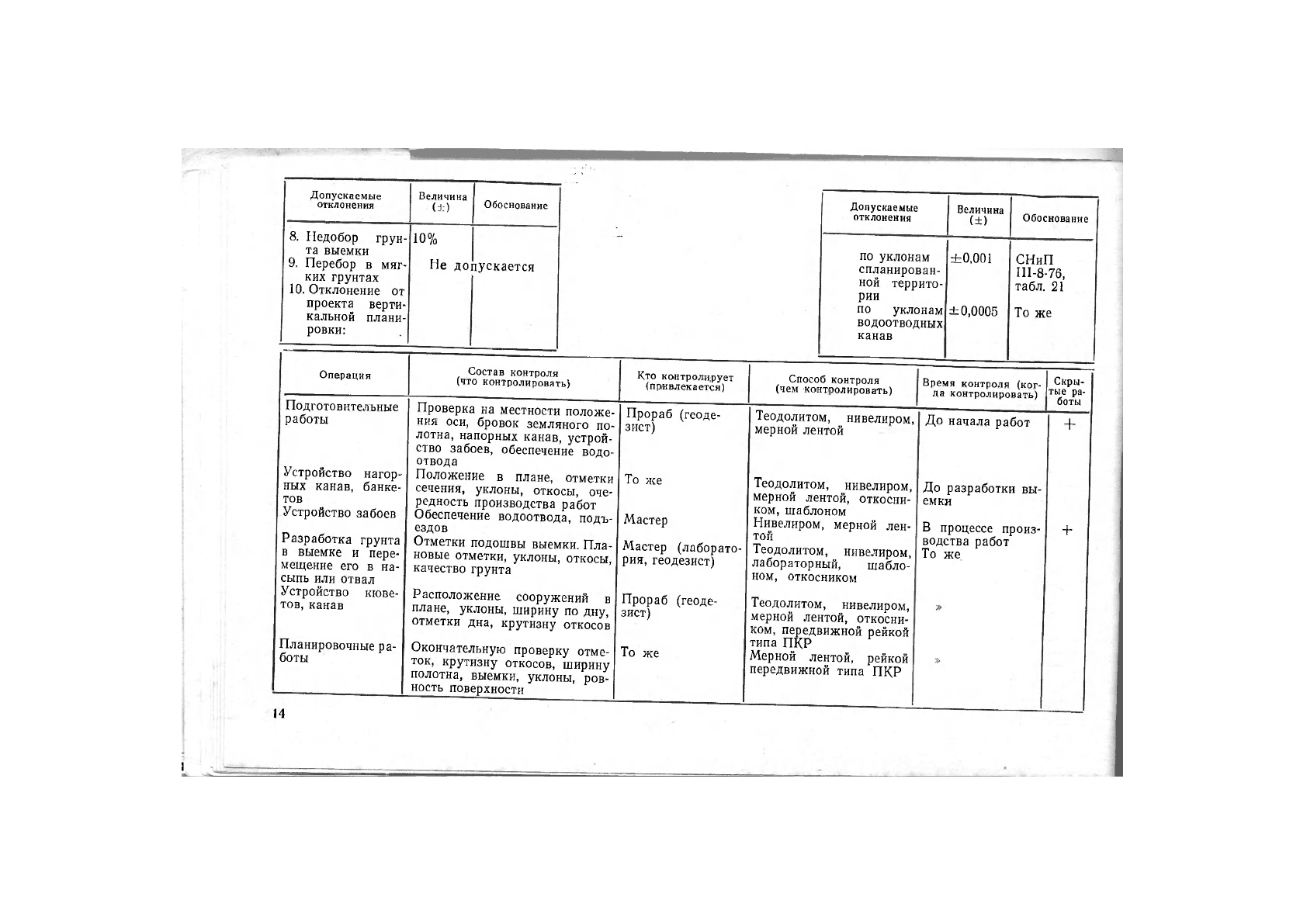

8. Недобор грун-

та выемки

9. Перебор в мяг-

ких грунтах

10. Отклонение от

проекта верти-

кальной плани-

ровки:

Величина

(±>

Обоснование

10%

Не допускается

Допускаемые

отклонения

Величина

(±)

Обоснование

по уклонам

спланирован-

ной террито-

рии

по уклонам

водоотводных

канав

±0,001

±0,0005

СНиП

ІІІ-8-76,

табл. 21

То же

Операция

Подготовительные

работы

Устройство нагор-

ных канав, банке-

тов

Устройство забоев

Разработка грунта

в выемке и пере-

мещение его в на-

сыпь или отвал

Устройство кюве-

тов, канав

Планировочные ра-

боты

Состав контроля

(что контролировать)

Проверка на местности положе-

ния оси, бровок земляного по-

лотна, напорных канав, устрой-

ство забоев, обеспечение водо-

отвода

Положение в плане, отметки

сечения, уклоны, откосы, оче-

редность производства работ

Обеспечение водоотвода, подъ-

ездов

Отметки подошвы выемки. Пла-

новые отметки, уклоны, откосы,

качество грунта

Расположение сооружений в

плане, уклоны, ширину по дну,

отметки дна, крутизну откосов

Окончательную проверку отме-

ток, крутизну откосов, ширину

полотна, выемки, уклоны, ров-

ность поверхности

Кто контролирует

(привлекается)

Способ контроля

(чем контролировать)

Время контроля (ког-

да контролировать)

Прораб (геоде-

зист)

То лее

Мастер

Мастер (лаборато-

рия, геодезист)

Прораб (геоде-

зист)

То же

Скры-

тые ра-

боты

Теодолитом, нивелиром,

мерной лентой

Теодолитом, нивелиром,

мерной лентой, откосни-

ком, шаблоном

Нивелиром, мерной лен-

той

Теодолитом, нивелиром,

лабораторный, шабло-

ном, откосником

Теодолитом, нивелиром,

мерной лентой, откосни-

ком, передвижной рейкой

типа ПКР

Мерной лентой, рейкой

передвижной типа ПКР

До начала работ

До разработки вы-

емки

В процессе произ-

водства работ

То же

;

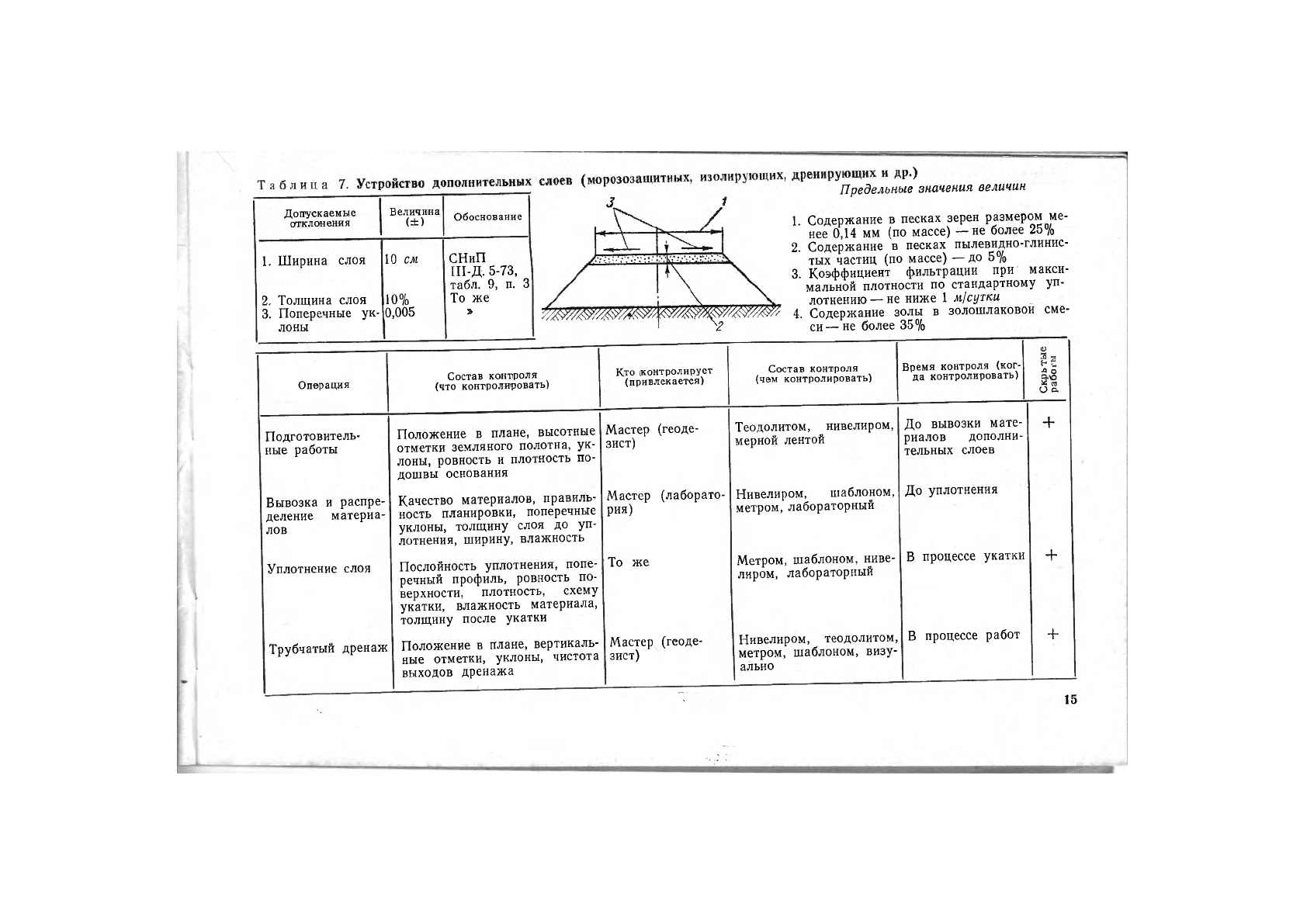

Допускаемые

отклонения

Величина

(±)

Обоснование

1. Ширина слоя

2. Толщина слоя

3. Поперечные ук-

лоны

10 см

10%

0,005

СНиП

Ш-Д. 5-73,

табл. 9, п. 3

То же

Предельные значения величин

1 Содержание в песках зерен размером ме-

нее 0,14 мм (по массе) — не более 25%

2. Содержание в песках пылевидно-глинис-

тых частиц (по массе) —до 5%

3. Коэффициент фильтрации при макси-

мальной плотности по стандартному уп-

лотнению—не ниже 1 м/сутки

4. Содержание золы в золошлаковои сме-

си—не более 35%

Операция

Состав контроля

(что контролировать)

Кто контролирует

(привлекается)

Подготовитель-

ные работы

Вывозка и распре-

деление материа-

лов

Уплотнение слоя

Трубчатый дренаж

Положение в плане, высотные

отметки земляного полотна, ук-

лоны, ровность и плотность по-

дошвы основания

Качество материалов, правиль-

ность планировки, поперечные

уклоны, толщину слоя до уп-

лотнения, ширину, влажность

Послойность уплотнения, попе-

речный профиль, ровность по-

верхности, плотность, схему

укатки, влажность материала,

толщину после укатки

Положение в плане, вертикаль-

ные отметки, уклоны, чистота

выходов дренажа

Мастер (геоде-

зист)

Мастер (лаборато-

рия)

То же

Мастер (геоде-

зист)

Состав контроля

(чем контролировать)

Время контроля (ког-

да контролировать)

Теодолитом, нивелиром,

мерной лентой

Нивелиром, шаблоном,

метром, лабораторный

Метром, шаблоном, ниве-

лиром, лабораторный

Нивелиром, теодолитом,

метром, шаблоном, визу-

ально

До вывозки мате-

риалов дополни-

тельных слоев

До уплотнения

В процессе укатки

В процессе работ

пло

О а

т 3

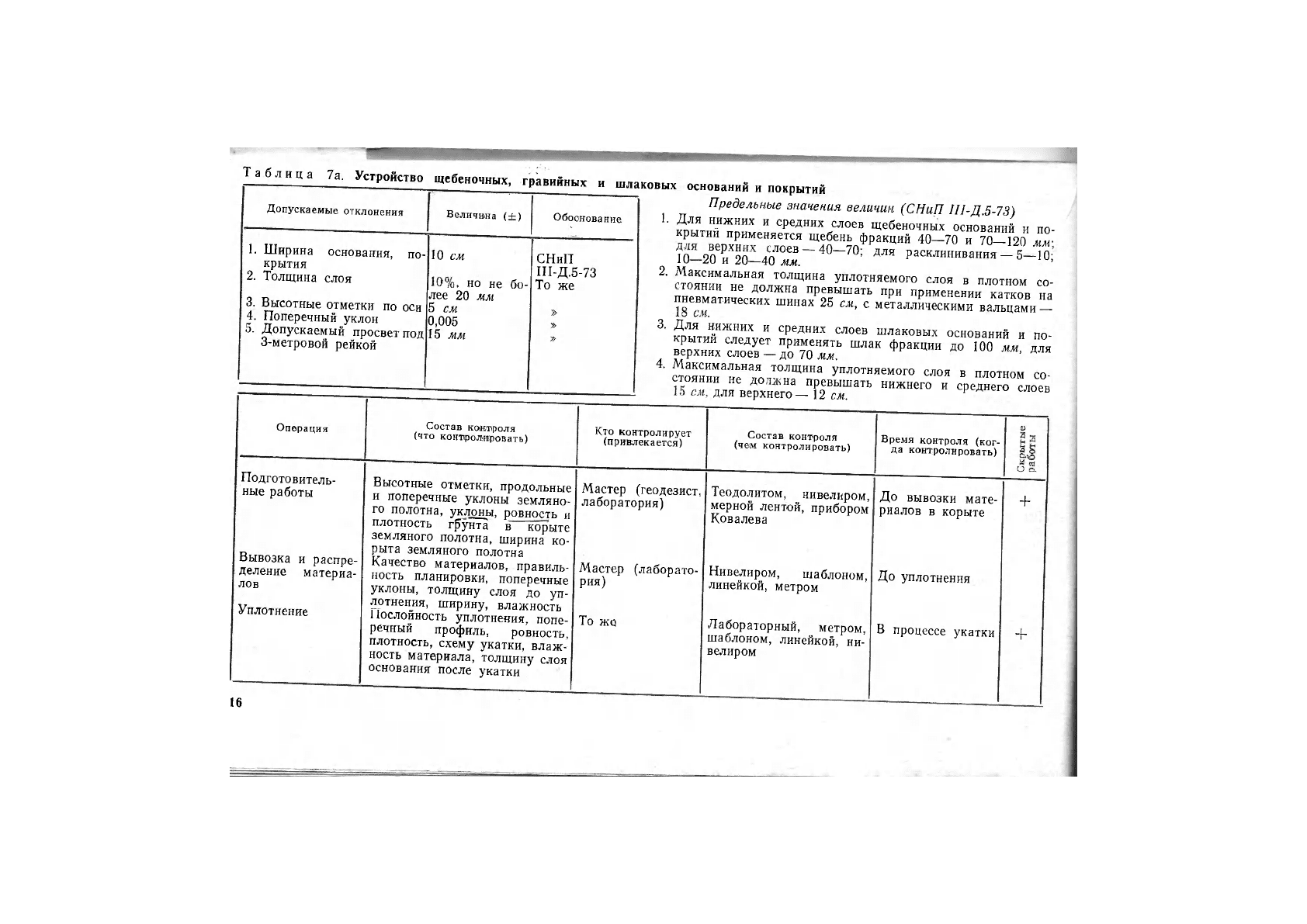

б лица 7а. Устройство

Допускаемые отклонения

Величина (±)

1. Ширина основания, по-

крытия

2. Толщина слоя

3. Высотные отметки по оси

4. Поперечный уклон

5. Допускаемый просвет под

3-метровой рейкой

10 см

но не бо-

лее 20 мм

5 см

0,005

15 мм

Обосяование

Операция

щебеночных, гравийных и шлаковых оснований и покрытий

Предельные значения величин (СНиП Ш-Д.5-73)

1. Для нижних и средних слоев щебеночных оснований и по-

крытии применяется щебень фракций 40-70 и 70- 20 мм-

?0-2ГИ

0-40

70; ДЛЯ

асклинива

ния — 5—10;

2. Максимальная толщина уплотняемого слоя в плотном со-

™

Н6 Д

ЛЖНа п

евышать

при применении катков на

пневматических шинах 25 см, с металлическими вальцами -

' ?™7

ЖНИХ И СР6ДНИХ слоев шл

аковых оснований и по-

крытии следует применять шлак фракции до 100 мм для

верхних слоев — до 70 мм.

мм

•

для

4. Максимальная толщина уплотняемого слоя в плотном со-

™

для

\е

р°хнег

Г2

аТЬ НИЖНеГ0

еднег

° слоев

СНиП

ПІ-Д.5-73

То же

Состав контроля

(что контролировать)

Подготовитель-

ные работы

Вывозка и распре-

деление материа-

лов

Уплотнение

Кто контролирует

(привлекается)

Высотные отметки, продольные

и поперечные уклоны земляно-

го полотна, уклоны, ровность и

плотность груйТ2 в корыте

земляного полотна, ширина ко-

рыта земляного полотна

Качество материалов, правиль-

ность планировки, поперечные

уклоны, толщину слоя до уп-

лотнения, ширину, влажность

Послойность уплотнения, попе-

речный профиль, ровность

плотность, схему укатки, влаж-

ность материала, толщину слоя

основания после укатки

Мастер (геодезист,

лаборатория)

Мастер (лаборато-

рия)

То же

Состав контроля

(чем контролировать)

Время контроля (ког-

да контролировать)

Теодолитом, нивелиром,

мерной лентой, прибором

Ковалева

Нивелиром, шаблоном,

линейкой, метром

Лабораторный, метром,

шаблоном, линейкой, ни-

велиром

До вывозки мате-

риалов в корыте

До уплотнения

В процессе укатки

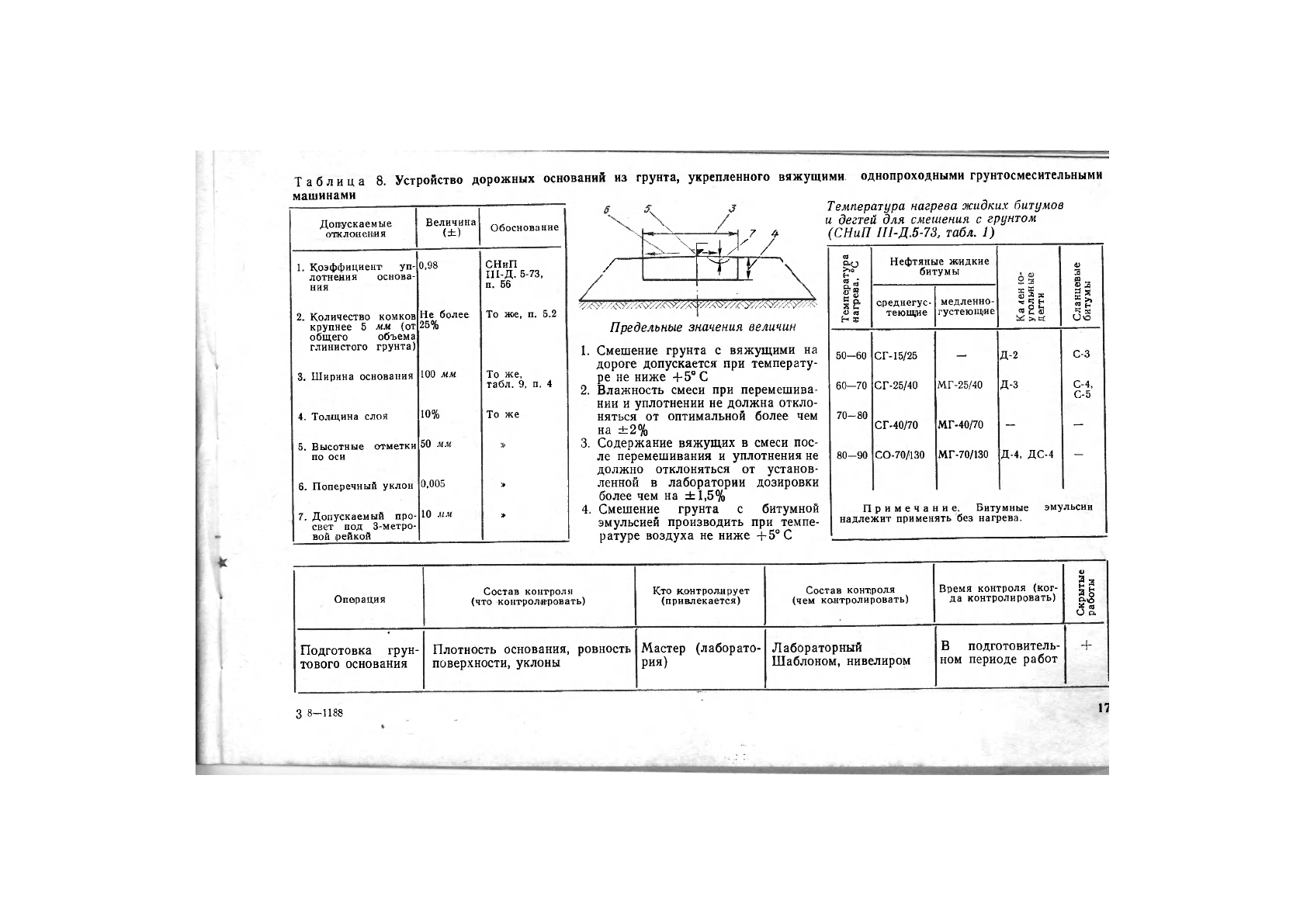

Таблица

Устройство дорожных оснований

из

грунта, укрепленного вяжущими,

машинами

однопроходными грунтосмесительными

Допускаемые

отклонения

Величина

(±)

Обоснование

1. Коэффициент

уп-

лотнения основа-

ния

0,98

СНиП

Ш-Д. 5-73,

п.

2. Количество комков

крупнее

5 мм (от

общего объема

глинистого грунта)

Не более

25%

То

же, п. 5.2

3. Ширина основания

100

мм

То

же,

табл.

9, п. 4

4. Толщина слоя

10% То

же

5. Высотные отметки

по

оси

мм

6. Поперечный уклон

0,005

7. Допускаемый

про-

свет

под

3-метро-

вой рейкой

мм

уЦ Л

••

Температура нагрева жидких битумов

и дегтей

для

смешения

грунтом

(СНиП Ш-Д.5-73, табл.

Предельные значения величин

1. Смешение грунта

вяжущими

на

дороге допускается

при

температу-

ре

не

ниже

+5° С

2. Влажность смеси

при

перемешива-

нии

уплотнении

не

должна откло-

няться

от

оптимальной более

чем

на

±2%

3. Содержание вяжущих

смеси

пос-

ле перемешивания

уплотнения

не

должно отклоняться

от

установ-

ленной

лаборатории дозировки

более

чем на ±1,5%

4. Смешение грунта

битумной

эмульсией производить

при

темпе-

ратуре воздуха

не

ниже

+5° С

Температура

нагрева,

°С

Нефтяные жидкие

битумы

Сланцевые

битумы

Температура

нагрева,

°С

среднегус-

теющие

медленно-

густеющие

§ £

Ч Н

«ОН

«и»

Сланцевые

битумы

50—60

СГ-15/25

Д-2

С-3

60—70 СГ-25/40

МГ-25/40 Д-3

С-4,

С-5

70-80

СГ-40/70

МГ-40/70

- —

80-90

СО-70/130

МГ-70/130

Д-4,

ДС-4

—

Примечание. Битумные эмульсии

надлежит применять

без

нагрева.

Операция

Состав контроля

(что контролировать)

Кто контролирует

(привлекается)

Состав контроля

(чем контролировать)

Время контроля

(ког-

да контролировать)

Скрытые

работы

Подготовка грун-

тового основания

Плотность основания, ровность

поверхности, уклоны

Мастер (лаборато-

рия)

Лабораторный

Шаблоном, нивелиром

В подготовитель-

ном периоде работ

3 8—1188

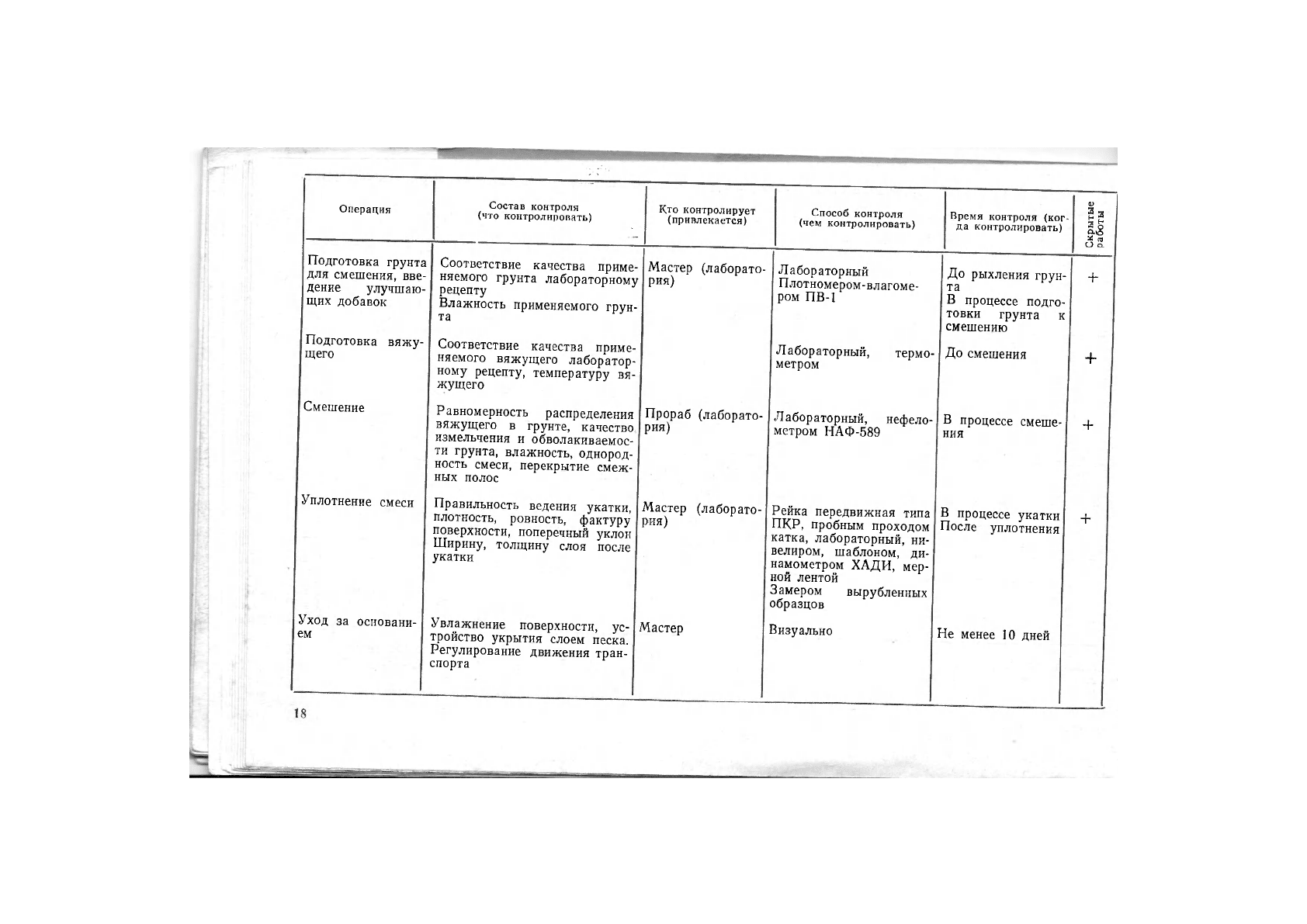

Операция

Состав контроля

(что контролировать)

Кто контролирует

(привлекается)

Способ контроля

(чем контролировать)

Время контроля

(ког

да контролировать)

Скрытые

работы

Подготовка грунта

для смешения,

вве-

дение улучшаю-

щих добавок-

Соответствие качества приме-

няемого грунта лабораторному

рецепту

Влажность применяемого грун-

та

Мастер (лаборато-

рия)

Лабораторный

Плотномером-влагоме-

ром

ПВ-1

До рыхления грун-

та

В процессе подго-

товки грунта

смешению

Подготовка вяжу-

щего

Соответствие качества приме-

няемого вяжущего лаборатор-

ному рецепту, температуру

вя-

жущего

Лабораторный, термо-

метром

До смешения

Смешение

Равномерность распределения

вяжущего

грунте, качества

измельчения

обволакиваемос-

ти грунта, влажность, однород-

ность смеси, перекрытие смеж-

ных полос

Прораб (лаборато-

рия)

Лабораторный, нефело-

метром НАФ-589

В процессе смеше-

ния

Уплотнение смеси

Правильность ведения укатки,

плотность, ровность, фактуру

поверхности, поперечный уклон

Ширину, толщину слоя после

укатки

Мастер (лаборато-

рия)

Рейка передвижная типа

ПКР, пробным проходом

катка, лабораторный,

ни-

велиром, шаблоном,

ди-

намометром ХАДИ,

мер-

ной лентой

Замером вырубленных

образцов

В процессе укатки

После уплотнения

Уход

за

основани-

ем

Увлажнение поверхности,

ус-

тройство укрытия слоем песка.

Регулирование движения тран-

спорта

Мастер

Визуально

Не менее

дней

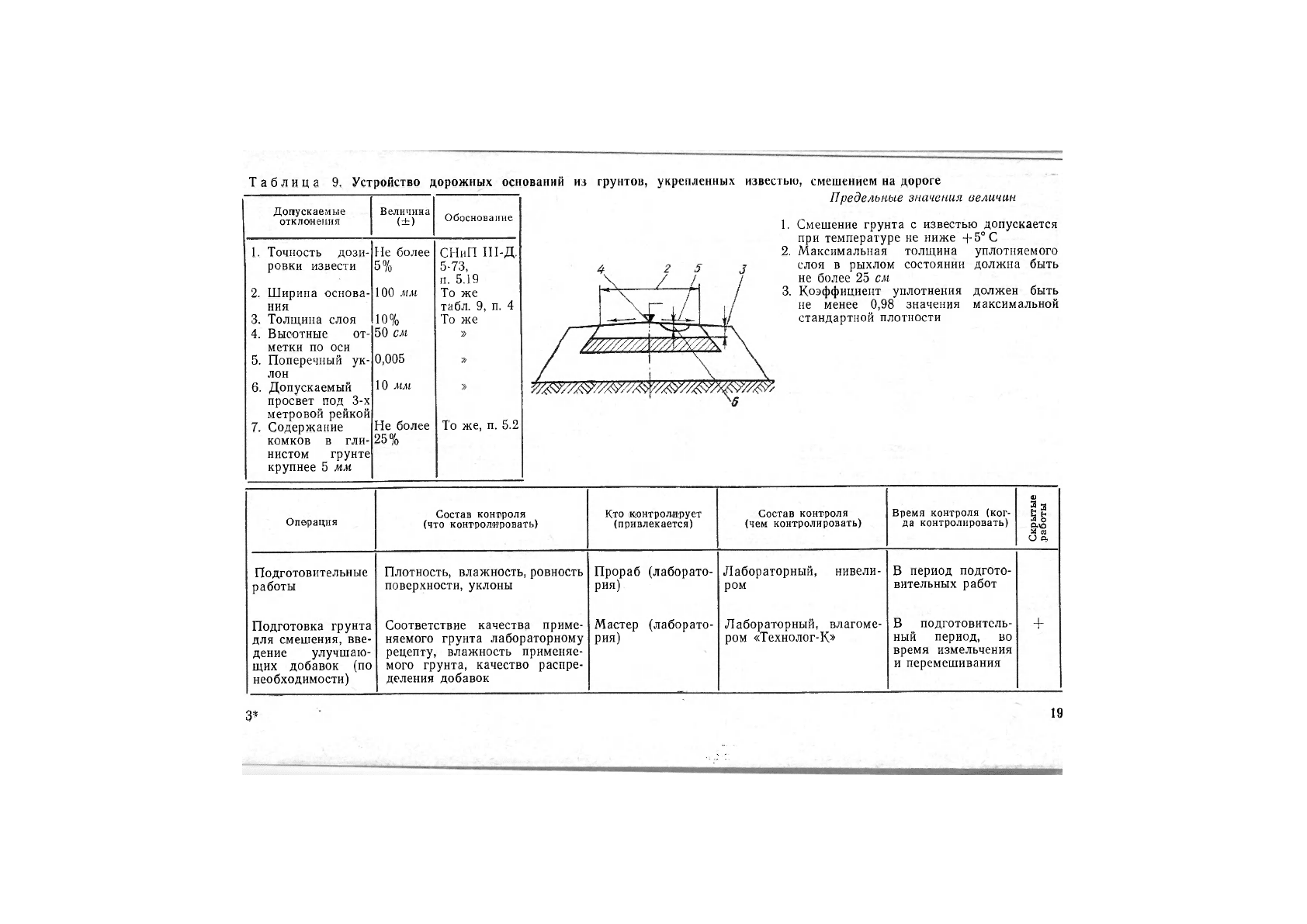

Таблица 9. Устройство дорожных оснований из грунтов, укрепленных известью, смешением на дороге

Допускаемые

отклонения

Величина

(±)

Обоснование

1. Точность дози-

ровки извести

2. Ширина основа-

ния

3. Толщина слоя

4. Высотные от-

метки по оси

5. Поперечный ук-

лон

6. Допускаемый

просвет под 3-х

метровой рейкой

7. Содержание

комков в гли-

нистом грунте

крупнее 5 мм

Не более

100 мм

10%

50 см

0,005

10 мм

Не более

25%

СНиП Ш-Д.

5-73,

п. 5.19

То же

табл. 9, п. 4

То же

То же, п. 5.2

Предельные значения величин

1. Смешение грунта с известью допускается

при температуре не ниже +5° С

2. Максимальная толщина уплотняемого

слоя в рыхлом состоянии должна быть

не более 25 см

3. Коэффициент уплотнения должен быть

не менее 0,98 значения максимальной

стандартной плотности

Операция

Состав контроля

(что контролировать)

Кто контролирует

(привлекается)

Состав контроля

(чем контролировать)

Время контроля (ког-

да контролировать)

Скрытые

.работы

Подготовительные

работы

Подготовка грунта

для смешения, вве-

дение улучшаю-

щих добавок (по

необходимости)

Плотность, влажность, ровность

поверхности, уклоны

Соответствие качества приме-

няемого грунта лабораторному

рецепту, влажность применяе-

мого грунта, качество распре-

деления добавок

Прораб (лаборато-

рия)

Мастер (лаборато-

рия)

Лабораторный, нивели-

ром

Лабораторный, влагоме-

ром «Технолог-К»

В период подгото-

вительных работ

В подготовитель-

ный период, во

время измельчения

и перемешивания
