При взвешиваниях оператор помещает навеску на чашку, а затем

снимает необходимое количество гирь до тех пор, пока весы не придут в

равновесие. Гири снимают с помощью ручек, выведенных на переднюю

сторону витрины и связанных с рычагами, воздействующими на гири.

Отсчётное устройство весов (рисунок 17.21 б), вынесенное на переднюю

панель витрины, состоит из ряда окошек, через которые видны цифры,

соответствующие граммам и десятым долям грамма, и экрана, на котором

видна в увеличенном виде микрошкала, служащая для отсчета целых

миллиграммов. Десятые доли миллиграмма отсчитывают по нониусу. Так, на

рисунке показан результат 137,8505 г.

Весы, выпускаемые заводом «Госметр», несколько отличаются от

описанных конструктивным исполнением. Так, в весах завода «Госметр» гири

расположены не над чашкой, а под ней, указатель целых граммов и десятых

долей грамма находится не в нижней, а в верхней части передней панели

витрины. Следует отметить, что Ленинградский завод «Госметр» и ряд

зарубежных фирм выпускают аналитические весы со встроенными гирями на

весь диапазон взвешивания.

Первая модель таких весов была сконструирована в СССР еще в 1934 г.

И.Д.Менделеевым (сыном великого ученого) специально для взвешивания по

способу, предложенному Д. И. Менделеевым. Ниже приводится описание

аналитических весов с наибольшим пределом взвешивания 100 г.(модель ОВМ

– 100), выпускаемых заводом «Госметр». Коромысло

9 этих весов представляет

собой неравноплечий рычаг, к короткому плечу которого с помощью серьги

подвешена чашка

8, а к длинному прикреплены подвижной стакан воздушного

успокоителя

10, являющийся одновременно противовесом, и прозрачная

микрошкала

11. На ту же серьгу, на которой весит чашка, подвешена

прямоугольная рамка подвеска 7

, к середине нижнего звена 6 которой

прикреплен вертикальный стержень

3. Он пропущен сквозь плату в отделение

весов, где расположены механизмы изолира, а также съема и наложения гирь.

Здесь к стержню прикреплены две параллельные рейки с V-образными

вырезами – гнездами.

Весы заключены в металлическую витрину с выдвижными боковыми

дверцами. Крышку витрины снять легко, что обеспечивает доступ к коромыслу

и к регуляторам тары. Для предохранения коромысла от нагрева оно отделено

от камеры взвешивания горизонтальной перегородкой.

Рукоятка изолира выведена на правую сторону. При освобождении весов

от изолира одновременно зажигается лампочка, освещающая оптическую

шкалу. Наличие в весах трансформатора позволяет включать весы в

осветительную сеть напряжением 127 и 220В.

Рисунок 17.22 - Конструктивная схема весов ОВМ-100

Технические характеристики лабораторных весов приведены в таблицу

17.5

Таблица 17.5 – Технические характеристики лабораторных весов

Цена

деления

Варианты

показаний

Погреш-ность

из-за

неравнопле-

чести

Весы

Наибольши

й предел

взвешиван

ия, г

мг

Аналитические

Полумикроанал

ити-ческие

Микроаналити-

Ческие

Пробирные

500

200

100

1-2

2-10

0,1-1

0,05-0,2

0,01-0,02

0,01

0,001-0,005

0,01-0,02

0,1-0,5

0,1-0,2

0,02

0,01

0,002

0,002-0,005

0,01-0,02

1-2

0,25

0,2

0,01

0,01-0,04

0,04

17.1.6 Основные требования к газоанализаторам и тахометрам /32/

Для определения содержания окиси углерода и суммы углеводородов в

отработавших газах автомобилей следует применять газоанализаторы

непрерывного действия, работающие на принципе инфракрасной

спектроскопии, со следующими метрологическими характеристиками:

- основная приведенная погрешность газоанализатора должна быть не

более ± 5 % верхнего предела измерений для каждого диапазона;

- постоянная времени газоанализатора должна быть не более 60 с;

- шкала газоанализатора окиси углерода должна быть отградуирована

по бинарной газовой смеси (окись углерода в воздухе или азоте) в объемных

долях, выраженных в процентах окиси углерода от 0 - 5 % до 0 - 10 %;

- шкала газоанализатора суммы углеводородов должна быть

отградуирована по бинарной газовой смеси (пропан в азоте); в объемных долях,

выраженных в частях на миллион гексана (млн-

), 0-1000 млн-

и 0-10000 млн-

;

- шкала тахометра для измерения частоты вращения коленчатого вала

двигателя должна иметь два диапазона: О— 1000 мин-

и 0-10000 мин-

;

- погрешность измерения частоты вращения для каждого диапазона

должна быть не более ± 2,5 % верхнего предела измерений.

Допускается применять газоанализаторы, работающие на других

принципах действия, отвечающих требованиям пп. 1 - 3 настоящего

приложения и дающих показания, идентичные с принятыми средствами

измерений.

Рисунок 17.23 - Тахометры магнитоиндукционные 8ТМ

Допускаемая основная погрешность, %, не более:

в пределах рабочего диапазона ±1

Рисунок 17.24 - Тахометр ТХ193

Тахометр типа ТХ-193 установлен на щитке приборов и прикреплен к

нему с помощью двух скоб 40 и гаек 38.

Тахометр имеет пластмассовый корпус 20, к которому спереди

металлическим хромированным рантом 16 крепятся пластмассовые

стеклодержатель 17 и ободок 15, а сзади тремя винтами прикреплен корпус 37

миллиамперметра. Электронная часть тахометра смонтирована на плате 36 из

фольгированного гетинакса. Шкала крепится к корпусу миллиамперметра

двумя винтами. На шкале цветными линиями выделены зоны опасных оборотов

коленчатого вала. Предварительная зона опасных оборотов (5500-6000)

выделена линиями желтого цвета, а зона опасных оборотов (свыше 6000)

линиями красного цвета. Шкала прибора освещается лампой 19 типа АМН 12-3,

которая вставляется в ламподержатель, привальцованный к верхней части

корпуса. Свет от лампы проходит через голубой пластмассовый светофильтр

18, приклеенный к корпусу, затем через зазор между шкалой и корпусом и

равномерно освещает шкалу. В нижней части шкалы имеются три отверстия,

закрытые цветными пластмассовыми светофильтрами 41, 42 и 43. Через них

проходит свет от контрольных ламп типа АМН 12-3, которые устанавливаются

в отдельных ламподержателях, привальцованных к нижней части корпуса

прибора. Для контрольных ламп в нижней части корпуса имеется специальный

отсек, разделенный перегородками на три отдельные секции. Принцип действия

тахометра основан на измерении частоты следования импульсов напряжения в

первичной цепи системы зажигания двигателя. В четырёхцилиндровом

четырёхтактном двигателе за один оборот валика распределителя зажигания

контакты прерывателя размыкаются и замыкаются четыре раза (два раза за

один оборот коленвала). Следовательно, за один оборот валика в первичной

цепи системы зажигания создается четыре импульса тока и напряжения (два

импульса за один оборот коленвала). Чем выше частота вращения коленчатого

вала двигателя, тем больше частота следования импульсов.

Рисунок 17.25 - Принципиальная схема тахометра ТХ-193.

Импульсы напряжения в форме затухающей синусоиды (А) снимаются с

конца первичной обмотки катушки зажигания и подаются на вход

формирователя запускающих импульсов, который состоит из звеньев К1-С1,

К2-С2, VI и СЗ-С4. От формирователя запускающие импульсы уже

определенной величины и формы (Б) подаются на вход ждущего

мультивибратора, собранного на транзисторах У2 и У4. Мультивибратор

преобразует их в импульсы тока прямоугольной формы (В) с постоянной

амплитудой и длительностью. Эти импульсы проходят через катушку

миллиамперметра, включенную в коллекторную цепь транзистора М2. В

зависимости от частоты следования импульсов меняется средняя величина

силы тока, проходящего через обмотку катушки миллиамперметра, и тем на

большую величину отклоняется стрелка прибора. Прибор обеспечивает

отклонение стрелки на угол 270° при силе тока 10 мА. Стабилитрон У5

стабилизирует напряжение питания, чтобы его колебания не влияли на

точность показаний прибора. Терморезистор КЗ служит для компенсации

температурной погрешности прибора. Диод УЗ предназначен для защиты

транзистора \12 от пробоя ЭДС самоиндукции, возникающей в обмотке

миллиамперметра. Миллиамперметр применен магнитоэлектрического типа.

Его магнитная система состоит из постоянного магнита 44, зажатого между

двумя магнитопроводами - наружным 47 и внутренним 48. Магнит и

магнитопроводы прикреплены к пластмассовому корпусу 37. Внутренний

магнитопровод имеет кольцевую часть, которую охватывает катушка 45,

закрепленная на держателе 46. Ось миллиамперметра вращается в двух втулках.

Передняя втулка закреплена в корпусе 37, а задняя крепится к наружному

магнитопроводу 47. Концы оси смазываются при сборке специальной

силиконовой жидкостью, которая обладает демпфирующий свойством - гасит

колебания стрелки при движении автомобиля.

Для измерения параметров двигателей внутреннего сгорания

применяются множество измерительных устройств, от обычных, со

стрелочными индикаторами, до очень точных, цифровых. Предлагаются

некоторые виды измерителей параметров двигателей внутреннего сгорания

(ДВС)./32/

ДОС 2000. Прибор предназначен для диагностики автомобилей

Европейских, Японских, Корейских, Американских производителей. ДОС 2000

- это многофункциональный прибор, состоящий из системного сканера, 4-х

канального цифрового осциллографа, осциллографа зажигания, т. д

Рисунок 17.26 - ДОС 2000

РОА-2100. Портативный компьютерный прибор второго поколения.

Предназначен для диагностики двигателя, визуального анализа и измерения

параметров сигналов в различных электронных и электрических системах

автомобиля.

Рисунок 17.27 - РОА-2100

МТ5-5100. Прибор предназначен для диагностики двигателя, а также

визуального анализа и измерения параметров сигналов в различных

электронных и электрических системах автомобиля.

Рисунок 17.28 МТ5-5100

Engine Boss. Компьютерный мотор-тестер предназначен для

диагностики двигателя, визуального анализа и измерения параметров сигналов

в различных электронных и электрических системах автомобиля, с выводом

информации на монитор персонального компьютера.

Рисунок 17.29 - Engine Boss

Vision Premier. Vision Premier - это новейший мотор тестер модульной

конфигурации. Предназначен для комплексной диагностики двигателя и его

систем, а также визуального анализа и измерения параметров сигналов в

различных электронных и электрических цепях автомобиля.

Рисунок 17.30 - Vision Premier

Тахометры магнитоиндукционные 8ТМ. Зарегистрированы в Госреестре

средств измерений под № 4666-96. Предназначены для непрерывного

измерения частоты вращения частей машин и механизмов.

Рисунок 17.31 - Тахометры магнитоиндукционные 8ТМ

17.1.7 Торговые весы /32/

Рисунок 17.32 - Настольные гирные весы

Рисунок 17.33 - Схема настольных гирных весов

а) общий вид; б) схема весов.

Рисунок 17.34 - Настольные медицинские весы

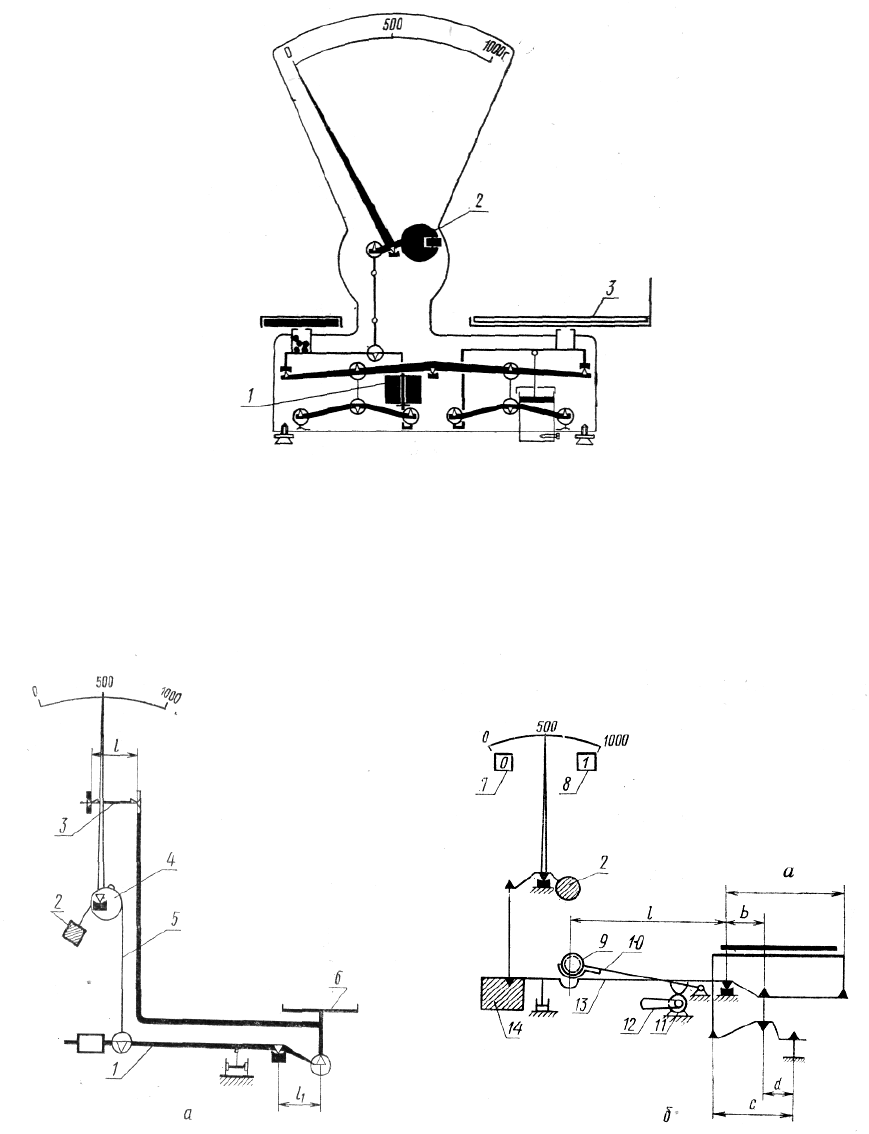

Рисунок 17.35 - Настольные двухплечные циферблатные весы системы

Беранже

17.1.8 Одночашечные лабораторные весы /32/

а) весы типа Робервада; в) весы типа Берчиже

Рисунок 17.36 - Устройство одноплечных весов:

17.1.9 Газоанализаторы /32/

ЭД – электродвигатель, 1 – Ртутный насос, 2 – Поглотительный сосуд,

3 – Колонки, 4 – Перо, 5 – Диаграмма на барабане

Рисунок 17.37 - Схема автоматического химического газоанализатора

1 – Источник инфракрасного излучения, 2 - Синхронный

электродвигатель,

3 – Лампа осветителя, 4 – Фотосопротивление, 5 – Диск

обтюратора,

6 – Фильтровая камера, 7 – Рабочая камера, 8 – Отражатель, 9 –

Лучеприемник,

10 – Компенсирующая камера, 11 – Реверсивный двигатель, 12

– Реохорд,

13 – Источник питания, 14 – Микрофонный каскад усилителя, 15

Синхронный усилитель мощности,

16 – Усилитель мощности, 17 – Вторичный

прибор.

Рисунок 17.38 - Схема оптико-акустического газоанализатора типа ОА
