т) Арретирование по блоку концевых мер
Рисунок 14.84, лист 8
Измерение изделия
После настройки оптиметра надо измеряемое изделие установить на стол,
закрепить его, ввести между измерительными наконечниками, устранить
перекосы, повторив действия по выравниванию блока концевых мер, после
арретирования прочесть отклонения по шкале оптиметра и определить
действительный размер.

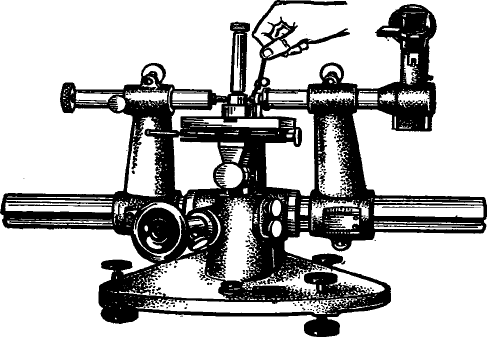

а) Установка измеряемого изделия
Рисунок 14.85- Измерение изделия на горизонтальном оптиметре
б) Арретироваине при измерении изделия
Рисунок 14.85, лист 2
Вертикальный оптический длинномер ИЗВ
Вертикальный оптический длинномер предназначен для наружных линейных измерений.
Пределы измерения по шкале (абсолютным методом) от 0 до 100 мм.
Пределы измерения на приборе от 0 до 250 мм. Цена деления шкалы 1 мм. Цена
наименьшего деления отсчетного микроскопа со спиральным нониусом 0,001
мм.
Увеличение отсчетного микроскопа 62*. Линейное поле зрения около
2,5 мм. Измерительное давление с грузовой шайбой 250 гс.
Вертикальный оптиметр показан на рисунке 14.86.
Оптическая схема
В фокальной плоскости окуляра расположены линейная шкала десятых
долей миллиметра и индекс, нанесенные на неподвижной пластине 10, двойные
витки спирали Архимеда и сто делений круговой шкалы, нанесенные на
вращающейся пластина 11. В поле зрения десять интервалов спирали
совмещены с изображением одного интервала миллиметровой шкалы. Каждому
интервалу соответствует одна десятая доля миллиметра. Одной десятой доле
миллиметра соответствует сто делении круговой шкалы, а одному делению
круговой шкалы — одна тысячная миллиметра.
Оптическая схема представлена на рисунке 14.87.
/ — основание, 2 — измерительный наконечник. 3 — грузовая шайба, 4
— измерительный стержень, 5 — патрон освещения. 6 — отсчетный микроскоп,
7 — стопорный винт. 8 — цилиндрический корпус головки. 9 — зубчатая рейка,
10 — маховичок триба, // — маховичок перемещения стержня. 12 — тормозной
винт. 13 — кронштейн. 14 — колонка. 15 — уровень, 16 — ребристый столик
Рисунок 14.86 - Вертикальный оптиметр ИЗВ
/ — миллиметровая стеклянная шкала, 2 — покровное стекло, 3 — лам-
почка, 4 — светофильтр, 5 — конденсор, 6—объектив микроскопа. 7 и 8—
призмы, отклоняющие пучок света на 45°, 9 — окуляр. 10 — неподвижная
пластина, 11 — вращающаяся пластина.
Рисунок 14.87 - Оптическая схема
Чтение показателей
Целые миллиметры и десятые доли миллиметра определяются
оцифрованным миллиметровым штрихом, установленным посередине двойного
витка спирали в зоне шкалы десятых долей миллиметра. Сотые и тысячные
доли миллиметра определяются отсчетным индексом по круговой шкале.
Пример:
Миллиметровый штрих 12 находится в зоне шкалы десятых долей
миллиметра между цифрами 2 и 3. Отсчетный индекс находится в зоне
круговой шкалы около числа 72. Отсчет 12,272 мм.
Рисунок 14.88 - Чтение показаний
Измерение абсолютным методом
При измерении абсолютным методом (до 100 мм) надо произвести
следующие действия: в зависимости от формы измеряемого изделия надо
выбрать и установить измерительный наконечник; установить кронштейн по
колонке в зависимости от величины измеряемого размера изделия; застопорить
кронштейн; отпустить стопорный винт измерительного стержня и, поддерживая
маховичок его перемещения, довести до соприкосновения измерительный
наконечник со столом; наблюдая в окуляр, установить оцифрованный
миллиметровый штрих посередине двойного витка спирали; убедившись в
постоянстве контакта арретированием (поднятием и опусканием
измерительного стержня), произвести отсчет нулевого положения; поднять
измерительный стержень, и введя под него измеряемое изделие, опустить до
соприкосновения измерительного наконечника с изделием; наблюдая в окуляр,
установить оцифрованный миллиметровый штрих посередине двойного витка
спирали; убедившись в постоянстве контакта арретированием, найти разность
двух отсчетов. Для сокращения времени, уходящего на определение разности
двух отсчетов, рекомендуется при измерении партии одинаковых изделий
установить нулевое показание при контакте измерительного наконечника с
измерительным столом.
а) Установка измерительного б) Установка кронштейна по
наконечника колонке
в) Закрепление кронштейна г) Освобождение стопорного винта
и доведение измерительного
наконечника до соприкосновения
со столом
Рисунок 14.89 – Измерение абсолютным методом
д) Установка миллиметрового штриха относительно двойного витка
спирали
е) Арретирование ж) Контактирование измерительного
наконечника с изделием
Рисунок 14.89. лист 2
з) Установка миллиметрового штриха относительно двойного витка
спирали
Рисунок 14.89. лист3
Измерение относительным методом
При относительном методе измерения (свыше 100 мм) надо установить
на стол концевые меры, соответствующие номинальному размеру измеряемого
размера изделия, настроить по ним прибор, затем вместо них установить
измеряемое изделие, прочесть отклонение и определить размер.
Рисунок 14.90 - Измерение относительным методом
Настройка прибора по концевым мерам
Измерительная машина ИЗМ
Измерительные машины предназначены для точных измерений наружных
и внутренних линейных размеров мер и изделий непосредственно по точным
линейным шкалам (абсолютным методом) или сравнением с образцовыми
мерами (относительным методом).
Пределы измерения наружных размеров:
ИЗМ-1 ...........………………………………………...... О — 1000 мм
ИЗМ-2 .......……………………………………….......... О — 2000 мм
ИЗМ-4 .......……………………………………….......... О — 4000 мм
ИЗМ-6 ......………………………………………........... О — 6000 мм
Пределы измерения внутренних размеров 13,5—150 мм
Наибольший подъем стола .………………………...... 50 мм
Цена деления шкал:
метровой ........………………………………………...... 100 мм
стомиллиметровой ........……………………………….. 0,1 мм
Трубка оптиметра .......……………………………….... 0.001 мм
Увеличение трубки оптиметра ……………………...... 960.
1 — станина, 2 — пинольная бабка, 3 — предметный стол,
4 — измерительная бабка
Рисунок 14.91 - Измерительная машина

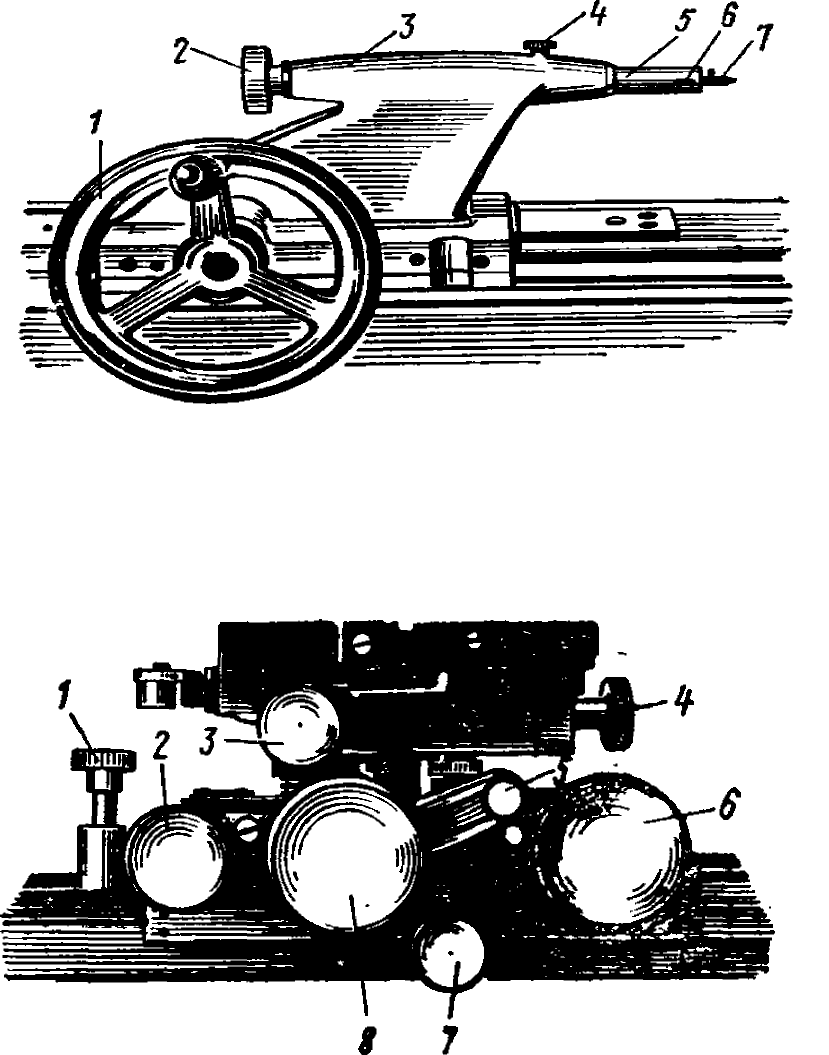

1 — маховик перемещения бабки, 2 — микроподача пиноли, 3 — корпус
бабки, 4 — зажимный винт пиноли, 5 — пиноль, 6 — регулировочный винт
измерительного штифта, 7 — измерительный наконечник
Рисунок 14.92 - Пинольная бабка
/ — упоры вертикального перемещения, 2 — маховичок закрепления качания
вокруг горизонтальной оси. 3 — маховичок поворота вокруг вертикальной оси,
4 — маховичок горизонтального (поперечного) перемещения, 5 — винт
крепления вертикального перемещения, 6 — маховичок качания вокруг
горизонтальной оси, 7 — винт крепления стола к станине. 8 — маховичок
вертикального перемещения
Рисунок 14.93 - Управление предметного стола
1 — корпус бабки, 2 — арретир. 3 — измерительный наконечник, 4 —
трубка оптиметра, 5 — стопор трубки оптиметра, 6 — отсчетный микроскоп, 7
— маховичок перемещения бабки, 8 — стопорный винт, 9 — зажимный винт
микроподачи, 10 — маховичок микроподачи
Рисунок 14.94 - Измерительная бабка
Оптическая система
Свет от лампочки проходит линзу конденсора /, светофильтр 2, вторую
линзу конденсора 3, зеркало 4 и попадает на одну из пластин 5 с двойным
штрихом и цифрой, показывающей число сотен миллиметров, установленных в
глазках метровой шкалы. После прохождения лучей через призму 6. объективы
7 и 8 и призму 9 в фокальной плоскости объектива 8 получается изображение
двойного штриха пластины 5 и делений стомиллиметровой шкалы 10,
наблюдаемые в микроскоп 11 Так как ход лучей между объективами 7 и 8
параллелен, бабки могут быть установлены в зависимости от измеряемой
длины на требуемом расстоянии друг от друга, причем изображение
соответствующего двойного штриха всегда будет получаться в фокусе
объектива 8.
Оптическая схема представлена на рисунке 14.95.
