щий шнур ДШУ-33М предназначен для ведения прострелочно-

взрывных работ в глубоких скважинах при температурах от –50

до +100 ÈС и давлении до 49 МПа (500 кгс/см

). Диаметр шнура

8,5–9,0 мм, масса сердцевины 33Ê2,0 г/м, скорость детонации

6500 м/с. Детонирующий шнур ДШТ-165 предназначен для веде-

ния прострелочно-взрывных работ в глубоких скважинах при

температурах от –50 до +165 ÈС.

Таблица 3.2

Марка детонирующего

шнура

Масса сердцевины, г/м

Скорость детонации, не

менее, м/с

Материал наружной

оболочки

Наружный диаметр, мм

Цвет оболочки

Гарантийный срок хра-

нения, год

ДШ-А

1213

6500 Мастика

4,65,8

От крас-

ного до

коричне-

вого

ДШ-В

13,5

14,5

6500 ПХВ пластикат

5,56,1

Красный 3

ДШЭ-12

1112,5

6200 Полиэтилен

4,55,5

От оран-

жевого до

красного

ДШМ-Э

5,57,0

6000 Полиэтилен 3,7–4,7 Желтый 5

ДШН-6

5,56,5

6000 ПХВ-пластикат 3,7–4,7 Зеленый 3

ДШН-8

7,58,5

6200 ПХВ-пластикат 4,0–5,0 Желтый 3

ДШН-10

9,510,5

6500 ПХВ-пластикат 4,3–5,3 Синий 3

Неэлектрическая система взрывания СИНВ – это систе-

ма взрывания повышенной безопасности на основе трубки волно-

вода и капсюля-детонатора, не содержащая инициирующих ВВ.

Волновод выполнен в виде пластикатовой трубки, на внутренней

поверхности которой нанесен тончайший слой высокобризантно-

го ВВ. Таких систем выпускают несколько видов.

Устройства инициирующие с замедлением СИНВ-П

предназначены для задержания передачи с замедлением иниции-

рующего импульса при взрывных работах на земной поверхности

и в шахтах не опасных по газу и пыли.

Устройства инициирующие с замедлением СИНВ-С

предназначены для внутрискважинного инициирования с замедле-

нием боевиков шпуровых и скважинных зарядов при взрывных ра-

ботах на земной поверхности при температуре от –40 до +50 ÈС при

воздействии повышенной до 85 ÈС температуры в течение 12 ч.

Устройства инициирующие с замедлением шпуровые

СИНВ-Ш предназначены для инициирования с замедлением

боевиков шпуровых и скважинных зарядов при взрывных рабо-

тах в угольных и рудных шахтах, где допущено применение не-

предохранительных ВВ II класса, а также на земной поверхности,

кроме скважинных зарядов.

Устройства инициирующие стартовые СИНВ-Старт

предназначены для инициирования взрывных сетей из устройств

СИНВ или детонирующего шнура при взрывных работах на зем-

ной поверхности и в шахтах не опасных по газу и пыли.

Основные характеристики систем взрывания СИНВ приве-

дены в табл. 3.3.

Таблица 3.3

Характеристики СИНВ СИНВ-П СИНВ-С СИНВ-Ш

Наружный диаметр трубки волно-

вода, мм

3,6Ê0,2 3,6Ê0,2 3,6Ê0,2

Масса ВВ в волноводе, мг/м 14–26 14–26 14–26

Скорость передачи инициирующего

сигнала по волноводу, м/с

1600–

2000

1600–

2000

1600–

2000

Температурные условия примене-

ния, град

От –

40 до

+50 ÈС

От –

40 до

+50 ÈС

От –

40 до

+50 ÈС

Количество серий замедления, ед.

(от 0 до

176 мс)

(от 100 до

500 мс)

(от 2 до

10000 мс)

2.4. Взрывные сети

Электровзрывные сети. При производстве взрывных ра-

бот электрическим способом электродетонаторы могут быть со-

единены последовательно, параллельно и по смешанным схемам.

Параллельное соединение ЭД может быть осуществлено по

параллельно-пучковым и параллельно-ступенчатым схемам. Из

смешанных схем применяются как параллельно-

последовательные, так и последовательно-параллельные соеди-

нения (рис. 3.1).

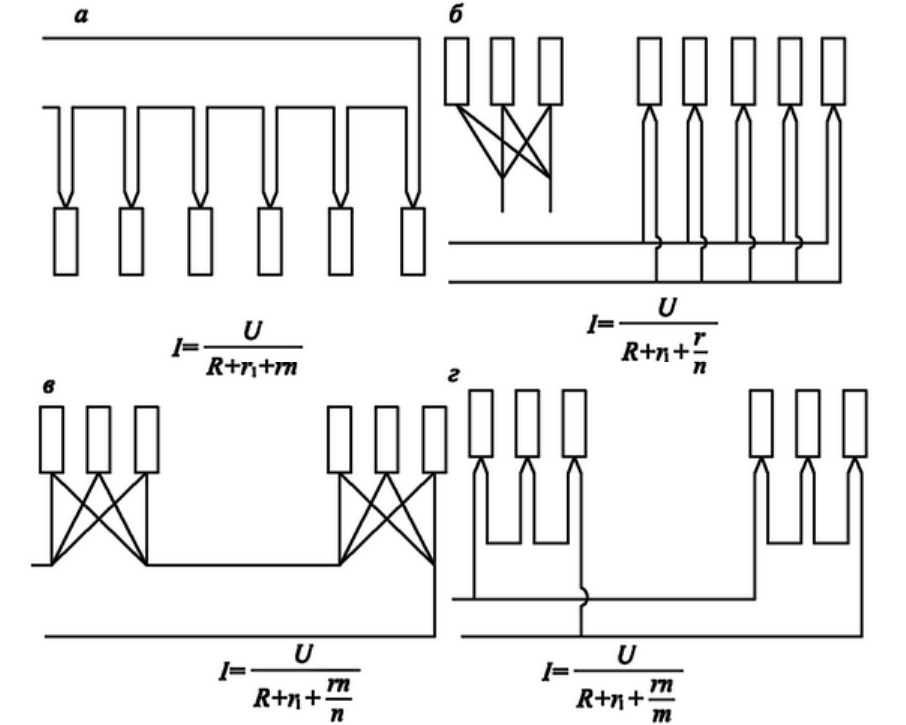

Рис. 3.1. Схемы соединения электродетонаторов:

а – последовательная; б – параллельная; в – параллельно-

последовательная; г – последовательно-параллельная

Последовательное соединение отличается легкостью кон-

троля за исправностью сети. При параллельном соединении от

маломощного источника можно взорвать большое количество за-

рядов, но затруднен контроль за исправностью каждого электро-

детонатора. В последовательно-параллельном соединении элек-

тродетонаторы в группах соединены последовательно, а группы

между собой соединены параллельно по пучковой или ступенча-

той схеме. При параллельно-последовательном соединении дето-

наторы в группах соединяются параллельно, а группы между со-

бой – последовательно. Смешанные схемы отличаются сложно-

стью монтажа, но позволяют от источника тока ограниченной

мощности взорвать большое количество электродетонаторов.

При монтаже взрывной сети места соединения концов про-

водников ЭД между собой и с магистралью должны быть тщатель-

но изолированы. Для этого следует применять специальные предо-

хранительные зажимконтакты (рис. 3.2).

Для изготовления патрона-боевика специальной проколкой в

торце патроны ВВ (не разворачивая оболочку) проделывают от-

верстие, в которое утапливают полностью электродетонатор. Затем

на патрон ВВ šнакидываютŸ двойную петлю проводниками ЭД,

чтобы при досылке его в шпур не выдергивался электродетонатор

из патрона ВВ (рис. 3.3).

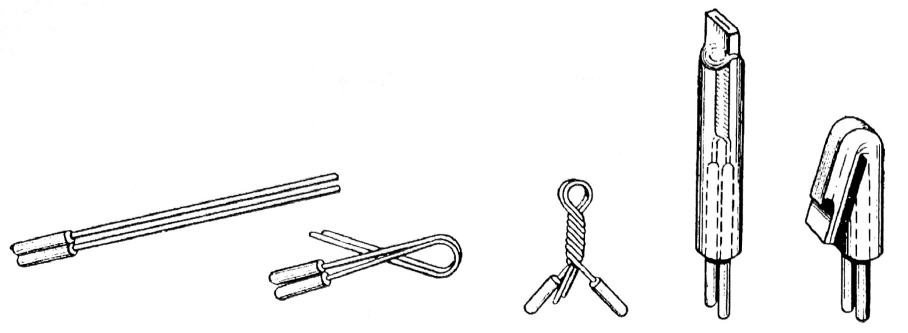

Рис. 3.2. Схема соединений электровзрывной сети с помощью

изолирующих зажимов-контактов:

1, 2, 3 – соединение проводов; 4 – размещение соединения в зажи-

ме; 5 – загибание зажима для фиксации соединения проводов

Рис. 3.3. Патрон-боевик при электрическом взрывании:

1 – электродетонатор; 2 – патрон ВВ; 3 – петля из концевых

проводов

Сети из детонирующего шнура. Взрывание сети детони-

рующего шнура осуществляют капсюлем-детонатором или элек-

тродетонатором. Затем по ДШ детонация передается одновремен-

но всем взрываемым зарядам ВВ.

Применение детонирующего шнура позволяет за один прием

взорвать любое количество зарядов и устраняет необходимость

размещения в зарядах детонаторов. Заряды детонирующим шну-

ром могут быть соединены последовательно или параллельно

(рис. 3.4).

Во взрывной сети из детонирующего шнура не должно быть

скруток, петель и резких перегибов. Все ответвления шнура от ма-

гистрали к зарядам должны быть уложены по ходу волны детона-

ции. Последовательность взрывания зарядов достигается за счет

применения в сети из ДШ пиротехнических замедлителей.

Для обеспечения короткозамедленного взрывания во взрыв-

ную сеть вмонтируют специальные пиротехнические реле-

замедлители РП-Н или РП-Д.

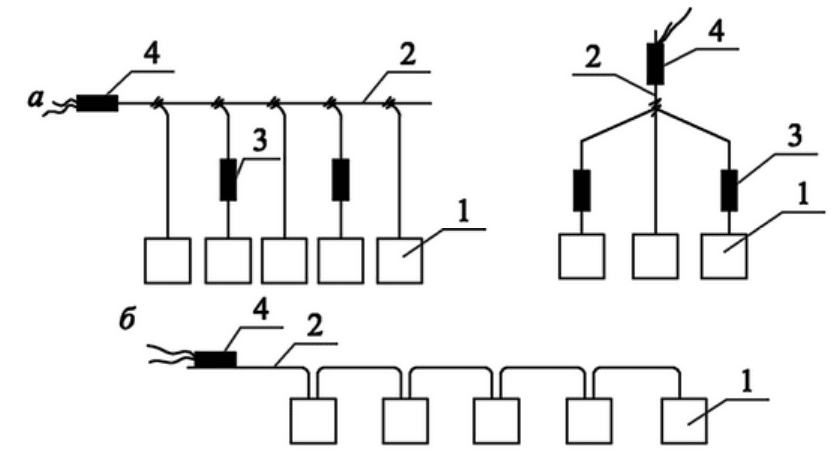

Рис. 3.4. Схемы соединения зарядов ВВ с ДШ:

а – параллельная; б – последовательная; 1 – заряды ВВ;

2 – магистральная сеть ДШ; 3 – пиротехнические замедлители;

4 – электродетонатор

Реле РП-Н двухстороннего действия предназначены для соз-

дания замедления во взрывных сетях детонирующего шнура при

ведении взрывных работ на земной поверхности, а также в шахтах

не опасных по газу или пыли. Реле имеют 3 серии замедления: 20,

35 и 50 мс.

Идентификация серий замедления выполнена путем отличи-

тельной окраски (маркировки) гильз реле. Реле РП-Н-20 со вре-

менем замедления 20 мс имеют гильзу красного цвета. Реле РП-

Н-35 со временем замедления 35 мс  белого цвета, а реле

РП-Н-50 со временем замедления 50 мс  черного цвета.

Реле пиротехнические РП-Д повышенной стойкости к меха-

ническим воздействиям имеют 6 серий замедления: 20; 30; 45; 60;

80 и 100 мс и соответственно имеют окраску:

РП-Д-20  красновато-оранжевую; РП-Д-30  желтую;

РП-Д-45  красную; РП-Д-60  синюю; РП-Д-80  зеленую;

РП-Д-100  коричневую.

Реле состоят из двух капсюлей-детонаторов с замедлителем

между ними, соединенных между собой с помощью пластмассо-

вой втулки методом обжимки. В свободных торцах гильз КД ме-

тодом обжимки зафиксированы отрезки детонирующего шнура

марки ДШ-В длиной 3050 см. Материал гильзы  сталь с томпа-

ковым покрытием.

Соединение реле с детонирующим шнуром осуществляется

морским узлом или внахлестку с помощью изоляционной ленты

или шпагата.

Для соединения устройств, инициирующих с замедлением

СИНВ с детонирующим шнуром, или для соединения детони-

рующего шнура с детонирующим шнуром при монтаже взрыв-

ных сетей с целью исключения соединения их морским узлом

применяют специальный соединитель ИВШП.

Способы соединения ДШ с магистралью или между собой

показаны на рис. 3.5, а соединение скважинных заряды ВВ во

взрывную сеть – на рис. 3.6.

Взрывание с помощью ДШ называется бескапсюльным по-

тому, что при изготовлении боевиков не требуются электродето-

наторы или капсюли-детонаторы, достаточно ДШ соединить с ВВ

любым способом (рис. 3.7) и детонация заряду ВВ будет надежно

передана.

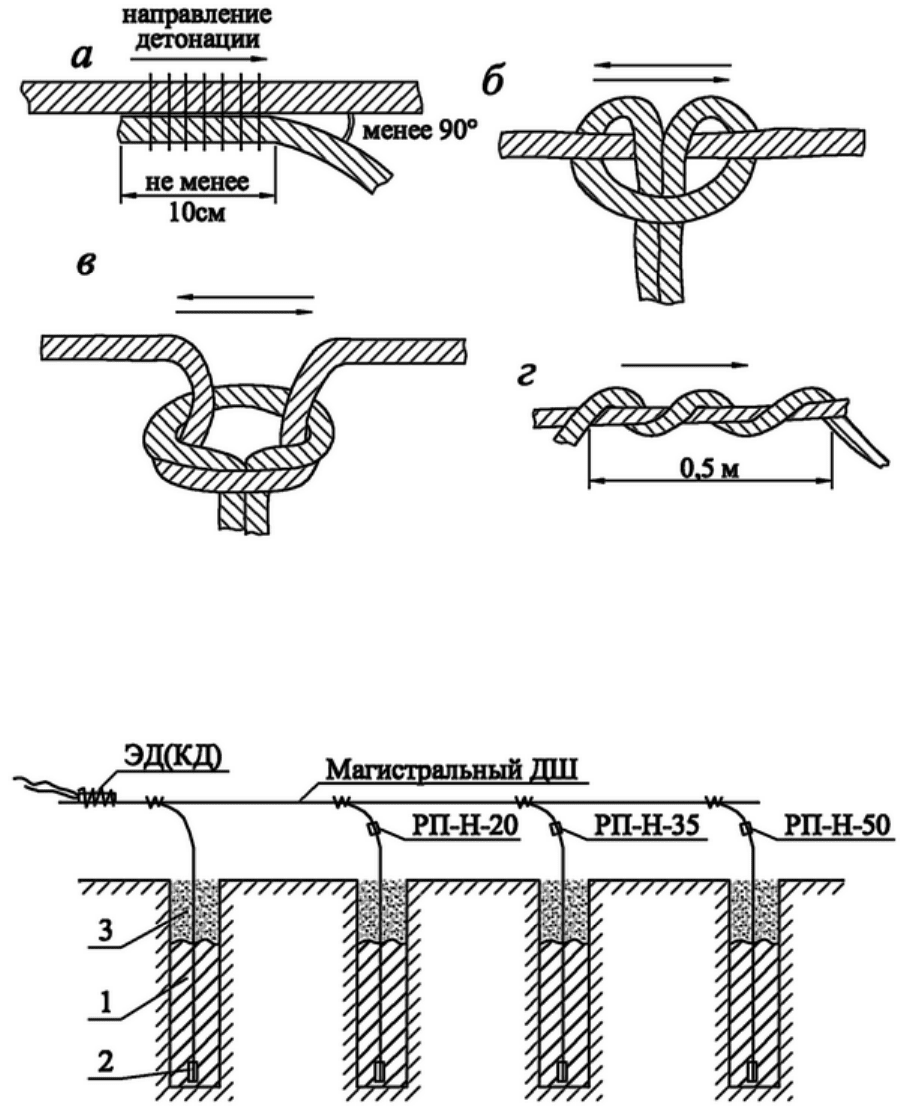

Рис. 3.5. Способы соединения детонирующих шнуров:

а  внахлест; б  простым узлом; в  морским узлом;

г  внакрутку

Рис. 3.6. Взрывная сеть при бескапсюльном взрывании:

1  заряд ВВ; 2  боевик; 3  внутренняя забойка

100

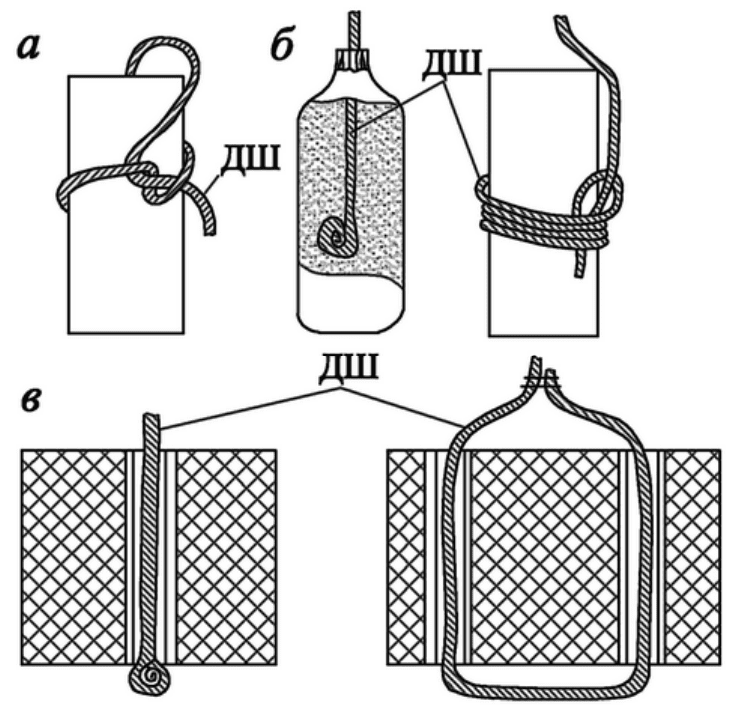

Рис. 3.7. Способы изготовления боевиков:

а, б  из патронов ВВ; в  из тротиловых шашек

При бескапсюльном взрывании зарядов конец детонирую-

щего шнура, вводимый в патрон, необходимо завязывать узлом

или складывать не менее чем вдвое.

При оболочке патрона из бумаги или хлопчатобумажной

ткани разрешается обматывать детонирующий шнур вокруг па-

трона.

При использовании для приготовления патронов-боевиков

шашек прессованных взрывчатых веществ разрешается пропус-

кать шнур в гнезде шашек. Расширять, углублять и проделывать

новые гнезда в шашках категорически запрещается.
