Источники и системы теплоснабжения промышленных

предприятий. Часть I: учебное пособие / Б. А. Ляликов. –

2-е изд., стер. – Томск: Изд-во ТПУ, 2008. – 155 с.

111

5.3. Присоединение систем потребления теплоты

к тепловым сетям

Присоединение систем потребления теплоты следует выполнять

с учетом гидравлического режима работы тепловых сетей (пьезометри-

ческого графика) и графика изменения температуры теплоносителя

в зависимости от изменения температуры наружного воздуха.

Расчетная температура воды в подающих трубопроводах водяных

тепловых сетей после ЦТП при присоединении систем отопления зда-

ний по зависимой схеме должна приниматься равной расчетной темпе-

ратуре воды в пода

ющем трубопроводе тепловых сетей до ЦТП, но не

выше 150 °С.

Системы отопления, вентиляции и кондиционирования воздуха

должны присоединяться к двухтрубным водяным тепловым сетям, как

правило, по зависимой схеме.

По независимой схеме, предусматривающей установку водоподог-

ревателей, допускается присоединять:

– системы отопления 12-этажных зданий и выше (или более 36 м);

– в открытых системах те

плоснабжения при невозможности обес-

печения требуемого качества воды;

– системы отопления, вентиляции и кондиционирования воздуха

зданий для создания следующих гидравлических условий:

а) обеспечения невскипания теплоносителя;

б) обеспечения достаточного для циркуляции располагаемого на-

пора в системе теплопотребления.

Системы отопления зданий следует присоединять к тепловым сетям:

– непосредственно при совпадении гидравлического и температур-

ного реж

имов тепловой сети и местной системы. В этих условиях необ-

ходимо обеспечивать невскипаемость перегретой воды при динамиче-

ском и статическом режимах системы;

– через элеватор (при необходимости снижения температуры воды

в системе отопления и располагаемом напоре перед элеватором, доста-

точном для его работы);

– через смесительные насосы (при необходим

ости снижения тем-

пературы воды в системе отопления и располагаемом напоре, недоста-

точном для работы элеватора, а также при осуществлении автоматиче-

ского регулирования системы).

Если присоединение систем отопления и вентиляции к тепловым

сетям осуществляется по зависимым схемам, следует предусматривать:

а) при располагаемом напоре в тепловой сети перед тепловым

пунктом, недостато

чном для преодоления гидравлического сопротивле-

Источники и системы теплоснабжения промышленных

предприятий. Часть I: учебное пособие / Б. А. Ляликов. –

2-е изд., стер. – Томск: Изд-во ТПУ, 2008. – 155 с.

112

ния трубопроводов, и оборудования теплового пункта, и систем потреб-

ления теплоты после ТП, – подкачивающие насосы на обратном трубо-

проводе перед выходом из теплового пункта. Если при этом давление

в обратном трубопроводе присоединяемых систем будет ниже статиче-

ского давления в этих системах, подкачивающий насос должен устанав-

ливаться на подающем трубопроводе;

б) при давлении в подающем трубопроводе т

епловой сети перед

тепловым пунктом, недостаточном для обеспечения невскипания воды

(при расчетной температуре), в верхних точках присоединенных систем

потребления теплоты – подкачивающие насосы на подающем трубопро-

воде на вводе в тепловой пункт;

в) при давлении в подающем трубопроводе тепловой сети перед

тепловым пунктом ниже статического давления в сист

емах потребления

теплоты – подкачивающие насосы на подающем трубопроводе на вводе

в тепловой пункт и регулятор давления «до себя» на обратном трубо-

проводе на выходе из теплового пункта;

г) при статическом давлении в тепловой сети ниже статического

давления в системах потребления теплоты – регулятор давления «до се-

бя» на обратном трубопроводе на выходе из теплового пу

нкта, а на по-

дающем трубопроводе, на вводе в тепловой пункт, – обратный клапан;

д) при давлении в обратном трубопроводе тепловой сети после те-

плового пункта ниже статического давления в системах потребления

теплоты при различных режимах работы сети (в том числе при макси-

мальном водоразборе из обратного трубопровода в открытых системах

водоснабжения) – регулятор давления «до себя» на обратном трубопро-

воде, на выходе из теплового пункта;

е) при давлении в обратном трубоп

роводе тепловой сети, после те-

плового пункта, превышающем допускаемое давление для систем по-

требления теплоты, – отсекающий клапан на подающем трубопроводе,

на вводе в тепловой пункт, а на обратном трубопроводе, на вых

оде из

теплового пункта, – подкачивающие насосы с предохранительным кла-

паном;

ж) при статическом давлении в тепловой сети, превышающем до-

пускаемое давление для систем потребления теплоты, – отсекающий

клапан на подающем трубопроводе, после входа в тепловой пункт, а на

обратном трубопроводе, перед выходом из теплового пункта, – предо-

хранительный и обратный клапаны.

Смесительные насо

сы для систем отопления устанавливаются:

а) на перемычке между подающим и обратным трубопроводами

при располагаемом напоре перед узлом смешения, достаточном для

преодоления гидравлического сопротивления системы отопления и теп-

Источники и системы теплоснабжения промышленных

предприятий. Часть I: учебное пособие / Б. А. Ляликов. –

2-е изд., стер. – Томск: Изд-во ТПУ, 2008. – 155 с.

113

ловых сетей, после ЦТП, и при давлении в обратном трубопроводе теп-

ловой сети, после теплового пункта, не менее чем на 0,05 МПа выше

статического давления в системе отопления;

б) на обратном трубопроводе, перед узлом смешения, или на по-

дающем трубопроводе, после узла смешения, при располагаемом напо-

ре перед узлом смешения, недостаточном для пр

еодоления гидравличе-

ского сопротивления, указанного в подпункте «а».

Системы вентиляции и кондиционирования воздуха зданий при-

соединяются к тепловым сетям:

– непосредственно, когда не требуется изменения расчетных пара-

метров теплоносителя;

– через смесительные насосы – при необходимости снижения тем-

пературы воды в системах вентиляции и кондиционирования воздуха;

для поддержания постоянной температуры воды, поступающей в кало-

риферы второго подогрева систем кондиционирования во

здуха, а также

для обеспечения невскипания воды в верхних точках трубопроводов

и калориферов систем вентиляции и кондиционирования воздуха.

В тепловых пунктах потребителей теплоты с зависимым присоеди-

нением систем отопления, вентиляции и кондиционирования воздуха,

в которых режим теплопотребления не обеспечивается принятым на ис-

точнике теплоты центральным качественным регулиров

анием отпуска

теплоты, следует предусматривать корректирующие насосы или регу-

лируемые элеваторы, осуществляющие снижение температуры воды

после ЦТП или ИТП в соответствии с графиками температур теплоно-

сителя в этих системах. При этом изменение температуры воды произ-

водится автоматически регулятором подачи теплоты.

Корректирующие насосы устанавливаются, как правило, на пере-

мычке между пода

ющим и обратным трубопроводами после отбора во-

ды из подающего трубопровода и до отбора воды из обратного трубо-

провода на водоподогреватели или смесительные устройства горячего

водоснабжения. Периоды работы этих насосов определяются в зависи-

мости от принятого на источнике теплоты графика регулирования от-

пуска теплоты, схемы присоединения водоподогревателей горячего во-

доснабжения, расч

етного графика температур воды в сетях после ЦТП

и расчетных температур внутреннего воздуха в помещениях.

В тепловых пунктах потребителей теплоты с независимым присое-

динением систем отопления, вентиляции и кондиционирования воздуха

для регулирования в соответствии с расчетным графиком температуры

воды после водоподогревателей следует предусматривать регулятор по-

дачи теплоты на отопление.

Источники и системы теплоснабжения промышленных

предприятий. Часть I: учебное пособие / Б. А. Ляликов. –

2-е изд., стер. – Томск: Изд-во ТПУ, 2008. – 155 с.

114

Циркуляционные насосы при независимой системе теплоснабже-

ния устанавливаются на обратном трубопроводе от систем отопления,

вентиляции и кондиционирования воздуха перед водоподогревателем.

Общественное здание с тепловым потоком на вентиляцию более

0,5 МВт следует присоединять к тепловым сетям в ЦТП отдельно от

жилых и общественных зданий с тепловым потоком на вентиляцию ме-

нее 0,5 МВт ка

ждое. ИТП такого общественного здания должен обеспе-

чивать работоспособность всех систем теплопотребления здания.

Предусматривать самостоятельные трубопроводы от ЦТП к зданию

для присоединения отдельно систем вентиляции не рекомендуется.

При присоединении к ЦТП группы зданий с независимым присое-

динением систем отопления и вентиляции следует предусматривать ус-

тановку в ЦТП общего водоподогревателя.

Расчетная температура воды после вод

оподогревателя в этом слу-

чае должна приниматься, в зависимости от радиуса действия тепловых

сетей после теплового пункта, как правило, на 10÷30 °С ниже принятой

в сетях до водоподогревателя со смесительным устройством в ИТП,

обеспечивающим требуемое снижение температуры воды в системах

отопления.

Заполнение и подпитку водяных тепловых сетей после ЦТП и си

с-

тем потребления теплоты, присоединяемых к тепловым сетям по неза-

висимой схеме, следует водой из обратного трубопровода тепловой сети

подпиточным насосом или без него, если давление в обратном трубо-

проводе тепловой сети достаточно для заполнения местной системы.

При обосновании допускается подпитка указанных систем из по-

дающего трубопровода тепловой сети с обеспечением защ

иты этих сис-

тем от превышения в них давления и температуры воды, а в открытых

системах теплоснабжения – и из системы горячего водоснабжения.

Подпитка водой из водопровода не допускается.

Схема присоединения водоподогревателей ГВС (см. рис. 5.5–5.12)

в закрытых системах теплоснабжения выбирается в зависимости от со-

отношения максимального потока теплоты на горячее в

одоснабжение

max

гвс

и максимального потока теплоты на отопление

max

– одноступенчатая схема (см.

рис. 5.5, 5.11)

max

гвс

2,0

≥

;

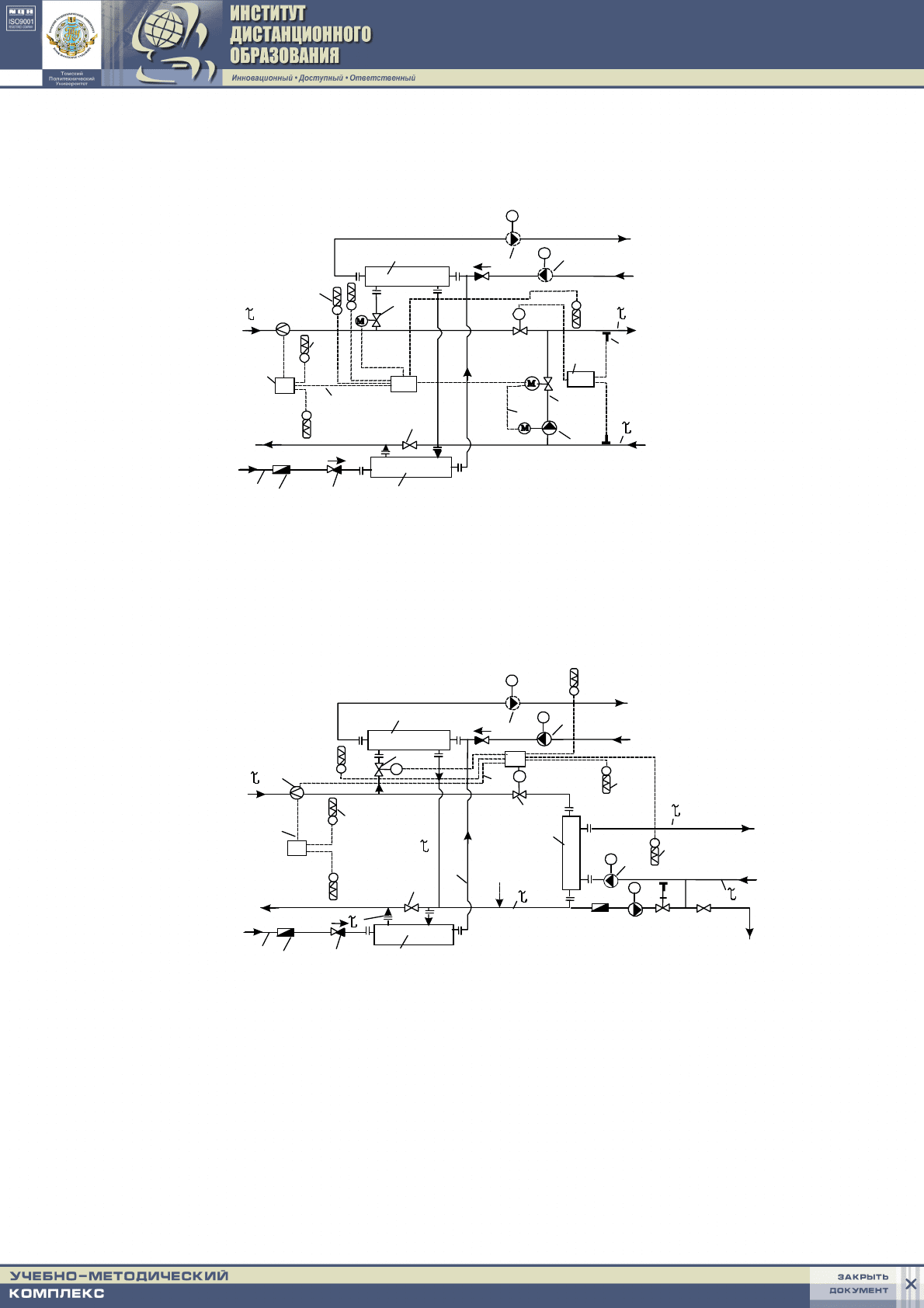

– двухступенчатая схема (см. рис. 5.6–5.10, 5.12)

12,0

max

гвс

Источники и системы теплоснабжения промышленных

предприятий. Часть I: учебное пособие / Б. А. Ляликов. –

2-е изд., стер. – Томск: Изд-во ТПУ, 2008. – 155 с.

115

При этом для схем, указанных на рис. 5.5–5.10, предусматривается

автоматическое ограничение максимального расхода воды из тепловой

сети на ввод и регулирование расхода теплоты на отопление.

ТМ

Из системы

вентиляции

(для ИТП)

В систем

вентиляции

(для ИТП)

В систему горячего

водоснабжения

Из водопровода

Циркуляция горячего

водоснабжения

В систему отопления

Из системы отопления

Из тепловой

сети

В тепловую

сеть

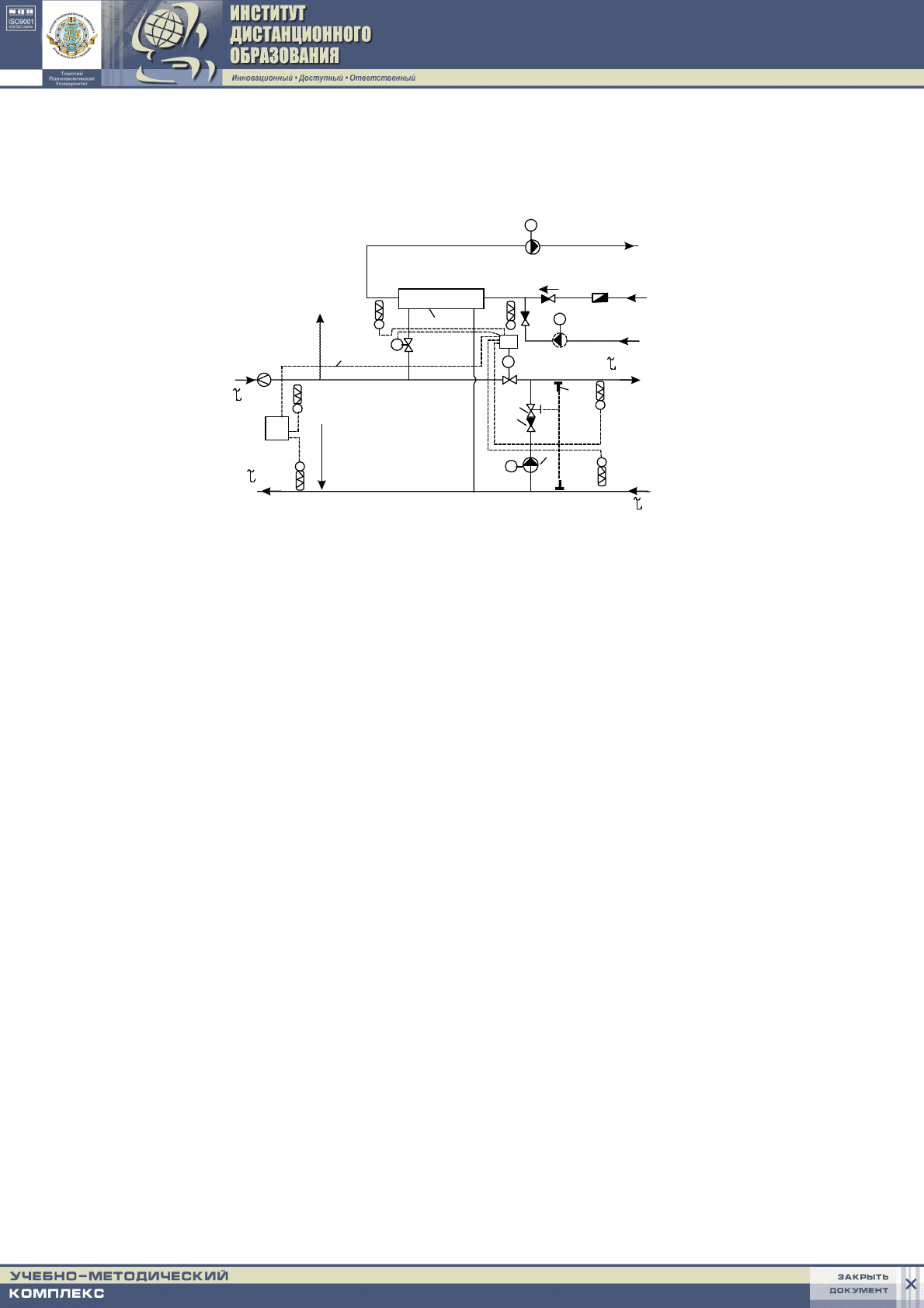

Рис. 5.5. Одноступенчатая система присоединения водоподогревателей горя-

чего водоснабжения с автоматическим регулированием расхода теплоты на

отопление и зависимым присоединением систем отопления в ЦТП и ИТП:

1 – водоподогреватель горячего водоснабжения; 2 – повысительно-циркуляционный

насос горячего водоснабжения (пунктиром – циркуляционный насос); 3 – регули-

рующий клапан с электроприводом; 4 – регулятор перепада давлений (прямого дей-

ствия); 5 – водомер для холодной воды; 6 – регулятор подачи теплоты на отопление,

горячее водоснабжение и ограничения максимального расхода сетевой воды на

ввод; 7 – обратный клапан; 8 – корректирующий подмешивающий насос; 9 – тепло-

счетчик; 10 – датчик температуры; 11 – датчик расхода во

ды; 12 – сигнал ограниче-

ний максимального расхода воды из тепловой сети на ввод; 13 – датчик давления

воды в трубопроводе

Схемы, указанные на рис. 5.11 и 5.12, применяются при отсутствии

регуляторов расхода теплоты на отопление. Для этих схем применяется

стабилизация расхода воды на отопление, осуществляемая регулятором

перепада давлений (4).

В схемах, указанных на рис. 5.6 и 5.8 (с ограничением максималь-

ного расхода воды на ввод для жилых и общественных зданий с присое-

динением их к тепловым сет

ям через ЦТП и с максимальным тепловым

потоком на вентиляцию

max

более 15 % максимального теплового по-

тока на отопление

max

), при определении максимального расхода во-

ды из тепловой сети на ввод следует исходить из максимальных тепло-

вых потоков на отопление и вентиляцию и среднего теплового потока

на горячее водоснабжение в средние сутки за неделю отопительного пе-

Источники и системы теплоснабжения промышленных

предприятий. Часть I: учебное пособие / Б. А. Ляликов. –

2-е изд., стер. – Томск: Изд-во ТПУ, 2008. – 155 с.

116

риода. Ограничение подачи теплоносителя для этих схем следует вы-

полнять путем прикрытия клапана, регулирующего подачу теплоноси-

теля на отопление и вентиляцию.

рт

ро

тм

Из тепловой

сети

В тепловую

сеть

Из водопровод

В систем

вентиляции

хв

Из системы

вентиляции

Из системы

отопления

В систем

отопления

В систему горячего

водоснабжени

Циркуляция горячего

водоснабжения

Рис. 5.6. Двухступенчатая схема присоединения водоподогревателей горячего

водоснабжения для жилых и общественных зданий и жилых микрорайонов

с зависимым присоединением систем отопления в ЦТП и ИТП:

а – схема с са-

мостоятельным регулятором ограничения расхода сетевой воды на ввод;

б – фраг-

мент схемы с совмещением функций регулирования расхода теплоты на отопление,

горячее водоснабжение и ограничения расхода сетевой воды в одном регуляторе;

1–13 – см. рис. 5.5; 14 – регулятор ограничений максимального расхода воды на

ввод (прямого действия); 14

а – датчик расхода воды в виде сужающего устройства

(камерная диафрагма); 15 – регулятор подачи теплоты на отопление; 16 – задвижка,

нормально закрытая; 17 – регулятор подачи теплоты на горячее водоснабжение

(прямого действия)

В схемах, указанных на рис. 5.5 и 5.7, при определении максималь-

ного расхода воды из тепловой сети на ввод следует исходить из макси-

мальных тепловых потоков на отопление, вентиляцию и горячее водо-

снабжение:

max

гвс

при отсутствии баков-аккумуляторов на горячее водо-

снабжение или среднего теплового потока на горячее водоснабжение,

ср

гвс

– при наличии баков-аккумуляторов. В этом случае ограничение

подачи теплоносителя на ввод следует выполнять путем прикрытия

клапана, регулирующего подачу теплоносителя на водоподогреватель

горячего водоснабжения.

Источники и системы теплоснабжения промышленных

предприятий. Часть I: учебное пособие / Б. А. Ляликов. –

2-е изд., стер. – Томск: Изд-во ТПУ, 2008. – 155 с.

117

Схемы, указанные на рис. 5.5, 5.6, 5.8, могут применяться также

и в ИТП, при этом подающий трубопровод системы вентиляции под-

ключается до клапана, регулирующего подачу теплоты на отопление.

тм

В тепловую

сеть

Из водопровода

7 1

В систему

вентиляции

хв

п1

Из системы

отоплени

В систему

отоплени

В систему горячего

водоснабжения

Циркуляция горячего

водоснабжения

Рис. 5.7. Двухступенчатая схема присоединения водоподогревателей горячего

водоснабжения для промышленных зданий и промплощадок с зависимым

присоединением систем отопления в ЦТП:

1–17 – см. рис. 5.5, 5.6; 18 – сигнал

включения насоса при закрытии клапана К-2; 19 – регулятор перепада давлений

(электронный)

рт

тм

В тепловую

сеть

Из водопровод

В систему

вентиляции

хв

Из системы

вентиляции

Из системы

отопления

В систему

отопления

В систему горячего

водоснабжени

Циркуляция горячего

водоснабжения

21 22 23

В ливнесто

Рис. 5.8. Двухступенчатая схема присоединения водоподогревателей горячего

водоснабжения для жилых и общественных зданий и жилых микрорайонов

с независимым присоединением систем отопления в ЦТП и ИТП:

1–19 –

см. рис. 5.5–5.7; 20 – водоподогреватель отопления; 21 – водомер горячеводный;

22 – подпиточный насос отопления; 23 – регулятор подпитки; 24 – предохранитель-

ный клапан; 25 – циркуляционный насос системы отопления

Источники и системы теплоснабжения промышленных

предприятий. Часть I: учебное пособие / Б. А. Ляликов. –

2-е изд., стер. – Томск: Изд-во ТПУ, 2008. – 155 с.

118

На рис. 5.9 и 5.10 приведены двухступенчатые схемы присоединения

водоподогревателей горячего водоснабжения в ИТП с центральным авто-

матическим регулированием подачи теплоты на отопление с помощью во-

доструйного элеватора с регулирующей иглой и с пофасадным автоматиче-

ским регулированием подачи теплоты на отопление (рис. 5.10).

Автоматическое регулирование подачи теплоты на отопление

в ИТП может быть применено также для одноступенчатой схемы при-

соединен

ия водоподогревателей горячего водоснабжения (см. рис. 5.5).

В систему

вентиляции

(

для ИТП)

Из системы

вентиляции

В систему горячего

водоснабжения

Циркуляция горячего

водоснабжени

В систему отопления

Из системы отопления

Из тепловой

сети

В тепловую

сеть

хв

РО

Рис. 5.9. Двухступенчатая схема присоединения водоподогревателей горячего

водоснабжения в ИТП с водоструйным элеватором и автоматическим регули-

рованием расхода теплоты на отопление (пример учета теплоты по водоме-

рам):

1–25 – см. рис. 5.5–5.8; 26 – водоструйный элеватор

тм

В тепловую

сеть

Из водопровод

В систему

вентиляции

хв

Из

сис

емы

вен

иляции

В систему горячего

водоснабжения

Циркуляция горячего

водоснабжения

РО

вб

Отопление фасадов А и В

25 7

2б

отб

от

Рис. 5.10. Двухступенчатая схема присоединения водоподогревателей горяче-

го водоснабжения в ИТП с зависимым присоединением систем отопления

и пофасадным автоматическим регулированием расхода теплоты на отопле-

ние:

1–25 – см. рис. 5.5–5.8

Источники и системы теплоснабжения промышленных

предприятий. Часть I: учебное пособие / Б. А. Ляликов. –

2-е изд., стер. – Томск: Изд-во ТПУ, 2008. – 155 с.

119

При применении одноступенчатой схемы (рис. 5.11) перемычка с за-

движкой А открыта в отопительный период при соотношении

max

гвс

< 0,2

(водоподогреватель работает по предвключенной схеме), а перемычка

с задвижкой 5 предусматривается для работы в летний период; при соот-

ношении

max

гвс

> 1 перемычка с задвижкой А не требуется, и водоподогре-

ватель работает в течение всего года по параллельной схеме.

Из системы

вентиляции

(для ИТП)

В систему

вентиляции

(для ИТП)

В систему горячего

водоснабжения

Из водопровод

Циркуляция горячего

водоснабжения

В систему отопления

Из системы отопления

Из тепловой

сети

В тепловую

сеть

хв

Рис. 5.11. Одноступенчатая схема присоединения водоподогревателей горя-

чего водоснабжения с зависимым присоединением систем отопления при от-

сутствии регуляторов расхода теплоты на отопление в ЦТП и ИТП:

1–21 – см.

рис. 5.5–5.8

При применении двухступенчатой схемы (см. рис. 5.12) для жилых

и общественных зданий с максимальным тепловым потоком на венти-

ляцию менее 15 % максимального теплового потока на отопление водо-

подогреватель 2-й ступени в отопительный период работает по пере-

мычке с задвижкой А (по предвключенной схеме), а перемычка с за-

движкой Б предусматривается для работы в летний пери

од. При приме-

нении этой схемы в производственных зданиях или на группу общест-

венных зданий с тепловым потоком на вентиляцию более 15 % теплово-

го потока на отопление перемычка с задвижкой А в схеме на рис. 5.12

не предусматривается, водоподогреватель работает в течение всего года

по перемычке с задвижкой Б по смешанной схеме.

Источники и системы теплоснабжения промышленных

предприятий. Часть I: учебное пособие / Б. А. Ляликов. –

2-е изд., стер. – Томск: Изд-во ТПУ, 2008. – 155 с.

120

тм

В тепловую

сеть

Из водопровод

14a

В систему

вентиляции

хв

И з

с ис

е мы

в е н

иляции

Из системы

отопления

В систему

отопления

В систему горячего

водоснабжения

Циркуляция горячего

водоснабжения

Рис. 5.12. Двухступенчатая схема присоединения водоподогревателей горяче-

го водоснабжения с зависимым присоединением систем отопления при отсут-

ствии регуляторов расхода теплоты на отопление в ЦТП и ИТП:

1–21 – см.

рис. 5.5–5.8

Приведенные схемы присоединения потребителей теплоты к теп-

ловым сетям не охватывают всех возможных вариантов. Могут приме-

няться также другие схемы присоединения потребителей теплоты к теп-

ловым сетям, обеспечивающие минимальный расход воды в тепловых

сетях, экономию теплоты за счет применения регуляторов расхода теп-

лоты и ограничителей максимального расхода сетевой воды, корректи-

рующих насосов или элеваторов с автоматическим регулиров

анием,

снижающих температуру воды, поступающей в системы отопления,

вентиляции и кондиционирования воздуха.

При теплоснабжении от котельной мощностью 35 МВт и менее при

технико-экономическом обосновании допускается присоединение к те-

пловым сетям водоподогревателей систем горячего водоснабжения по

одноступенчатой схеме (см. рис. 5.5 и 5.11), независимо от соотношения

тепловых нагрузок систем горячего водоснабжения и отопления.

В закрытых системах те

плоснабжения при присоединении к тепло-

вым сетям систем горячего водоснабжения с циркуляционным трубо-

проводом (см. рис. 5.5–5.12) должны предусматриваться циркуляцион-

ные или повысительно-циркуляционные насосы в соответствии с требо-

ваниями СНиП 2.04.01–85.

При двухступенчатых схемах присоединения водоподогревателей

систем горячего водоснабжения с принудительной циркуляцией воды

циркуляционный т

рубопровод рекомендуется присоединять к трубо-

проводу нагреваемой воды между водоподогревателями

І и II ступеней,
