Инструкция по возведению

частного дома по системе YTONG

2 3

Содержание

Строительство из YTONG’а .......................................................... 3

Использование упаковки ............................................................ 4

Гидроизоляция фундамента ........................................................ 5

Первый ряд стены ....................................................................... 6

Подготовка кладочного раствора ............................................... 8

Резка блоков .............................................................................. 10

Кладка несущих стен ................................................................. 12

Связка внешних и внутренних НЕСУЩИХ стен ....................... 16

Кладка перегородок .................................................................. 18

Армирование под оконным проемом ....................................... 20

Перемычки YTONG

для несущих и ненесущих внешних

и внутренних стен ...................................................................... 24

Перемычки YTONG

................................................................... 26

Перемычки из U-образных блоков YTONG

............................ 30

Соединение кладки из газобетона YTONG

с другими материалами

- с кладкой ограждающих стен из кирпича ........................ 35

- с железобетоном ................................................................ 36

- примыкание к перекрытиям ............................................. 36

Практический совет: как получить гладкую и ровную стену .. 37

Монтаж сборно-монолитного перекрытия YTONG

................ 38

Прокладка внутренних коммуникаций .................................... 50

Подготовка ниш ......................................................................... 51

Раствор и инструменты YTONG

............................................... 53

Строительство из YTONG’а

Быстро, точно, экономно — так, тремя словами, мож-

но описать способ работы со строительной системой

YTONG

. Характеристики и преимущества газобетона

YTONG

проверены несколькими поколениями про-

фессиональных строителей, поскольку это стеновой

материал с 80-летней историей. Чтобы в полной мере

ощутить все преимущества этого исключительного ма-

териала, необходимо соблюдать рекомендуемый тех-

нологический процесс.

Ответы на вопросы, касающиеся принятия оптималь-

ных решений на этапе подготовки и выполнения работ,

правильной кладки стен и использования отдельных

компонентов системы YTONG

, Вы найдете в данной

Инструкции. Она предназначается как для строителей,

которые уже имеют опыт работы с системой YTONG

так и для тех, кто только учится с ней работать. Знание

Вами технологических операций облегчит и упростит

проведение всех строительных работ и повысит их

производительность. Результатом будут высококаче-

ственные постройки с прекрасными потребительски-

ми качествами, которые будут долго служить своим

владельцам и пользователям.

4 5

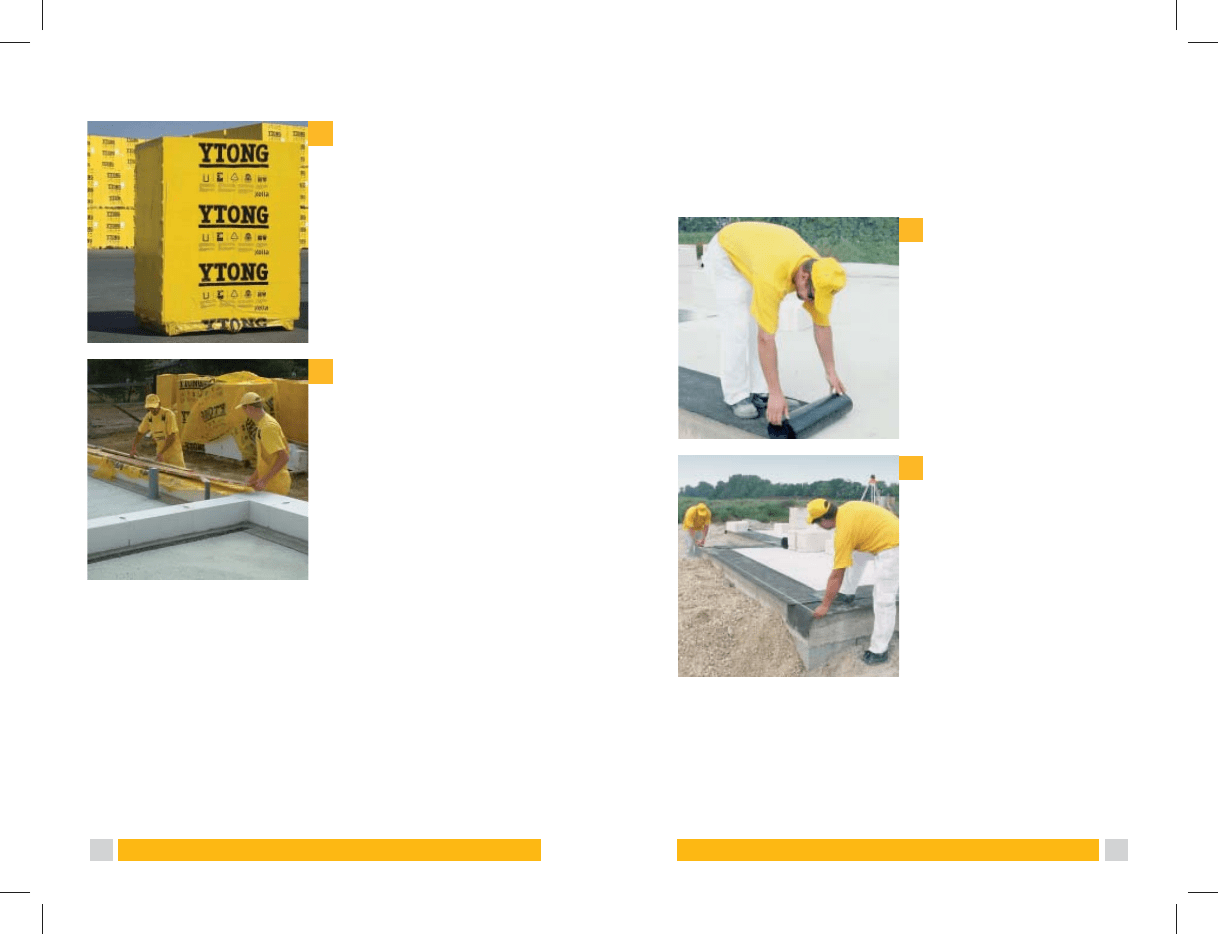

Блоки YTONG

поставлют-

ся на поддонах, защищен-

ных от влияния атмосфер-

ных факторов фирменной

термоусадочной пленкой.

Во время производства

строительных работ реко-

мендуется распаковывать

поддоны и вынимать из

них столько блоков, сколько

можно уложить в течение

одного рабочего дня. Блоки,

которые остались на поддо-

не, нужно укрыть пленкой.

Пленка может быть успеш-

но использована для за-

щиты сооружаемых стен от

воздействия осадков.

Использование упаковки

Использование упаковки Гидроизоляция фундамента

Гидроизоляция фундамента

Перед тем как приступить

к кладке стен, следует вы-

полнить гидроизоляцию

фундамента. Очистите по-

верхность фундамента

щеткой, уложите рулонный

гидроизоляционный мате-

риал. Соединение полос

производится с нахлестом

не менее 150 мм.

Произведите точные об-

меры контуров будущих

наружных стен в соответ-

ствии с проектом!

 Перед началом кладки стен необходимо произвести про-

верку горизонтальности фундамента (плиты, ленточных

фундаментов), а также, по необходимости, выравнивание.

Допустимое отклонение составляет 30 мм.

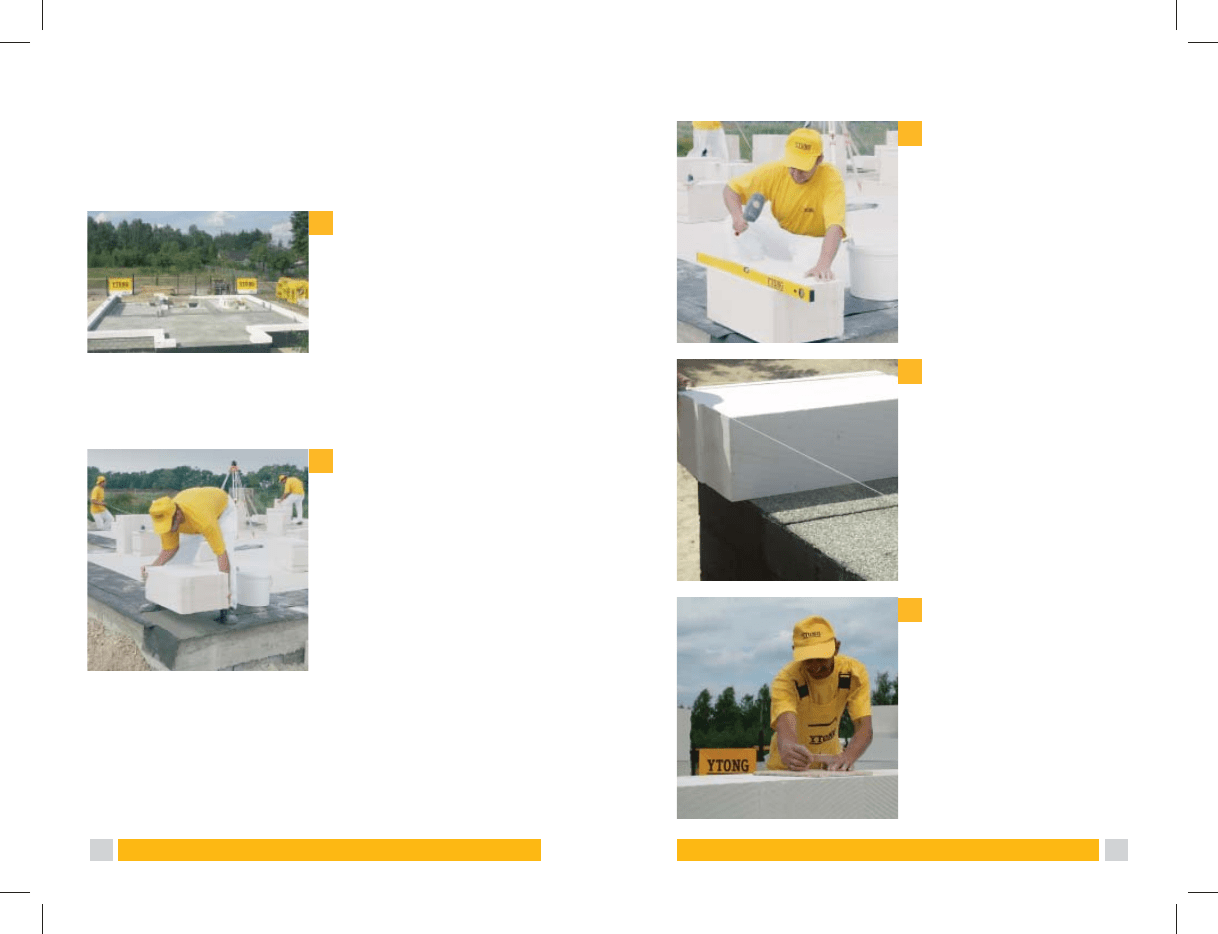

6 7

 Точность укладки первого слоя блоков YTONG

влияет на

последующие ряды, а в результате — на точность строи-

тельства всего дома, поэтому данной операции необходи-

мо уделить особое внимание!

Первый ряд стены

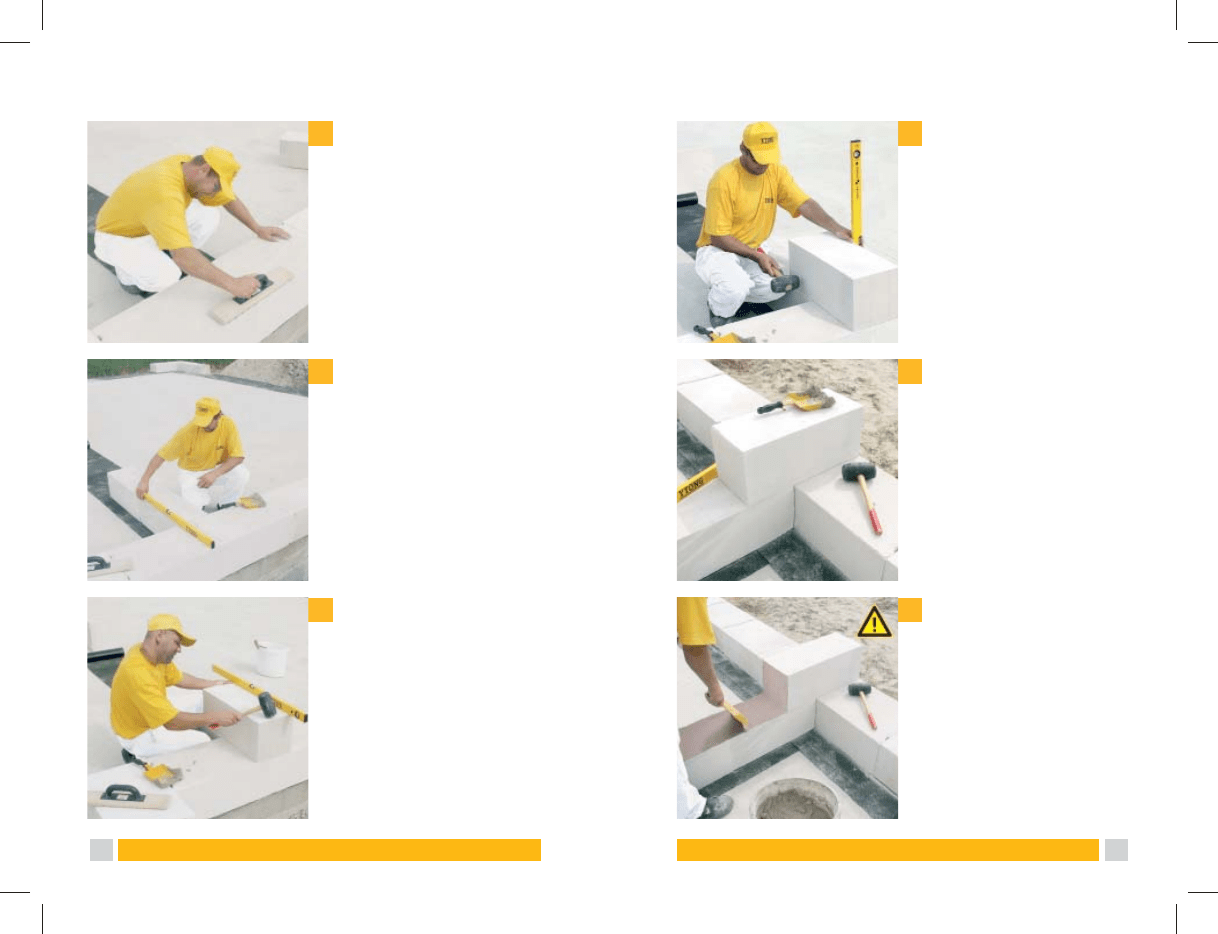

Первым закладывается

блок в самом высоком углу

здания, уровень которого

определяется с помощью

нивелира. Разница по

высоте отдельных углов

дома не должна превы-

шать 30 мм.

Кладка первого ряда стен

начинается с закладывания

блока в каждом углу здания.

Блоки первого ряда кладут-

ся на цементно-песчаный

раствор толщиной не менее

20 мм

по всей поверхности

блока, при этом она может

изменяться в зависимости

от неровности фундамента.

Между установленными

угловыми блоками рас-

тягиваем шнур-причалку

и заполняем ряд. Если

расстояние между углами

превышает 10 метров, то

между угловыми блоками

устанавливается допол-

нительный блок, за кото-

рый закрепляется шнур.

Данная мера предотвра-

тит его провисание. За-

полняем первый ряд.

Имеющиеся неровности

кладки устраняем при по-

мощи шлифовальной доски

или рубанка

. Мелкие за-

грязнения и пыль удаляем

щеткой.

Горизонтальное и верти-

кальное положение блоков

контролируется с помощью

уровня и при необходимо-

сти корректируется рези-

новым молотком.

Первый ряд стены Первый ряд стены

8 9

Подготовка кладочного раствора

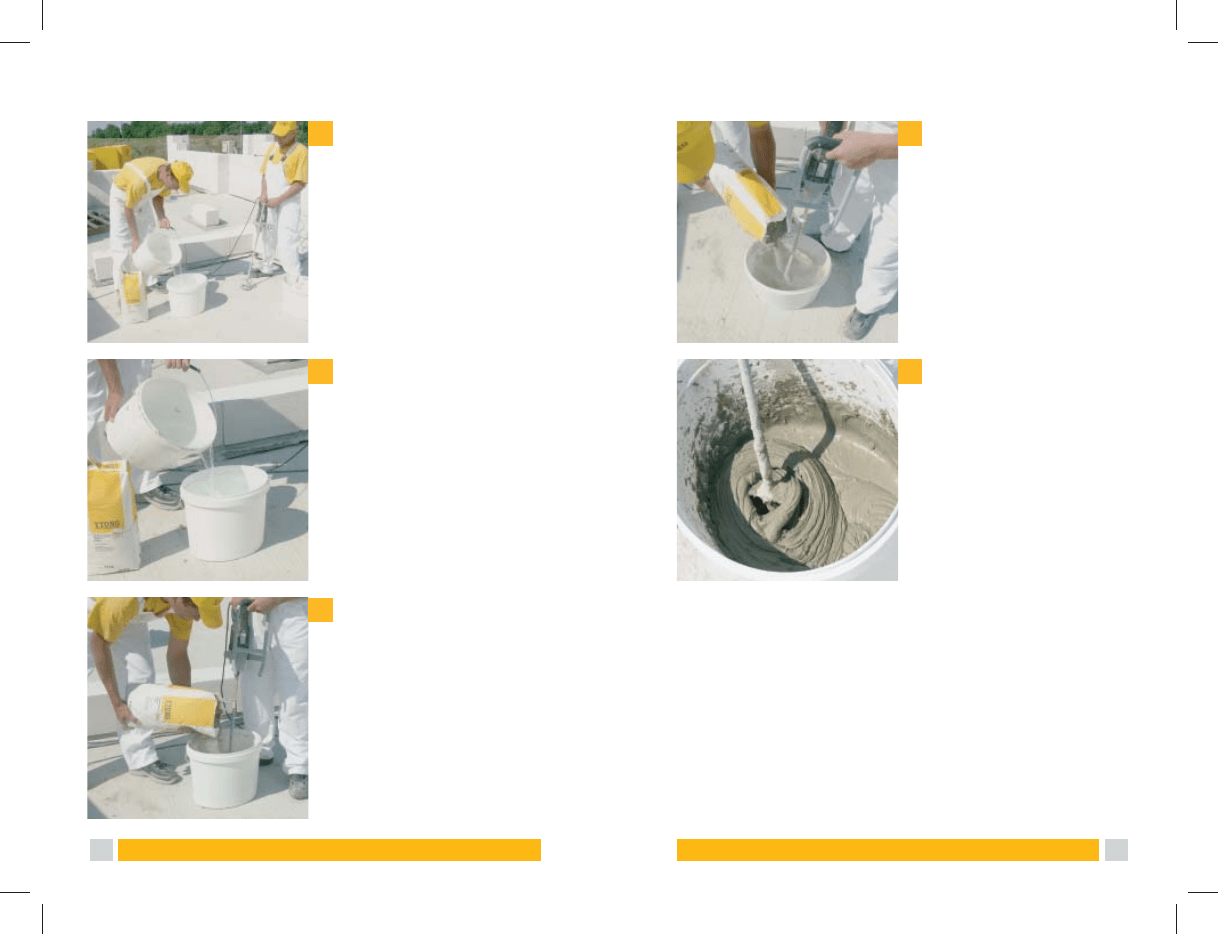

Для подготовки раствора

YTONG

для тонкошовной

кладки требуются простые

инструменты: электродрель

с установленной пере-

мешивающей лопастью,

пластиковая емкость для

размешивания раствора

и вода.

В чистую емкость налива-

ем необходимое количес-

тво воды в соответствии

с инструкцией, приведен-

ной на упаковке.

Рекомендуется затворить

водой сразу весь мешок

раствора. Этого количе-

ства готовой смеси хватает

для возведения приблизи-

тельно 1,5 м

кладки газо-

бетонных блоков.

Консистенция раствора

должна быть пластичной,

т.е. чтобы при нанесении

раствора зубчатой кель-

мой бороздки сохраняли

свою форму, не растекались.

В то же время раствор не

должен быть слишком гу-

стым.

Добавляем сухую раствор-

ную смесь YTONG

и раз-

мешиваем до однородной

массы.

Подготовка кладочного раствора Подготовка кладочного раствора

10 11

Резка блоков

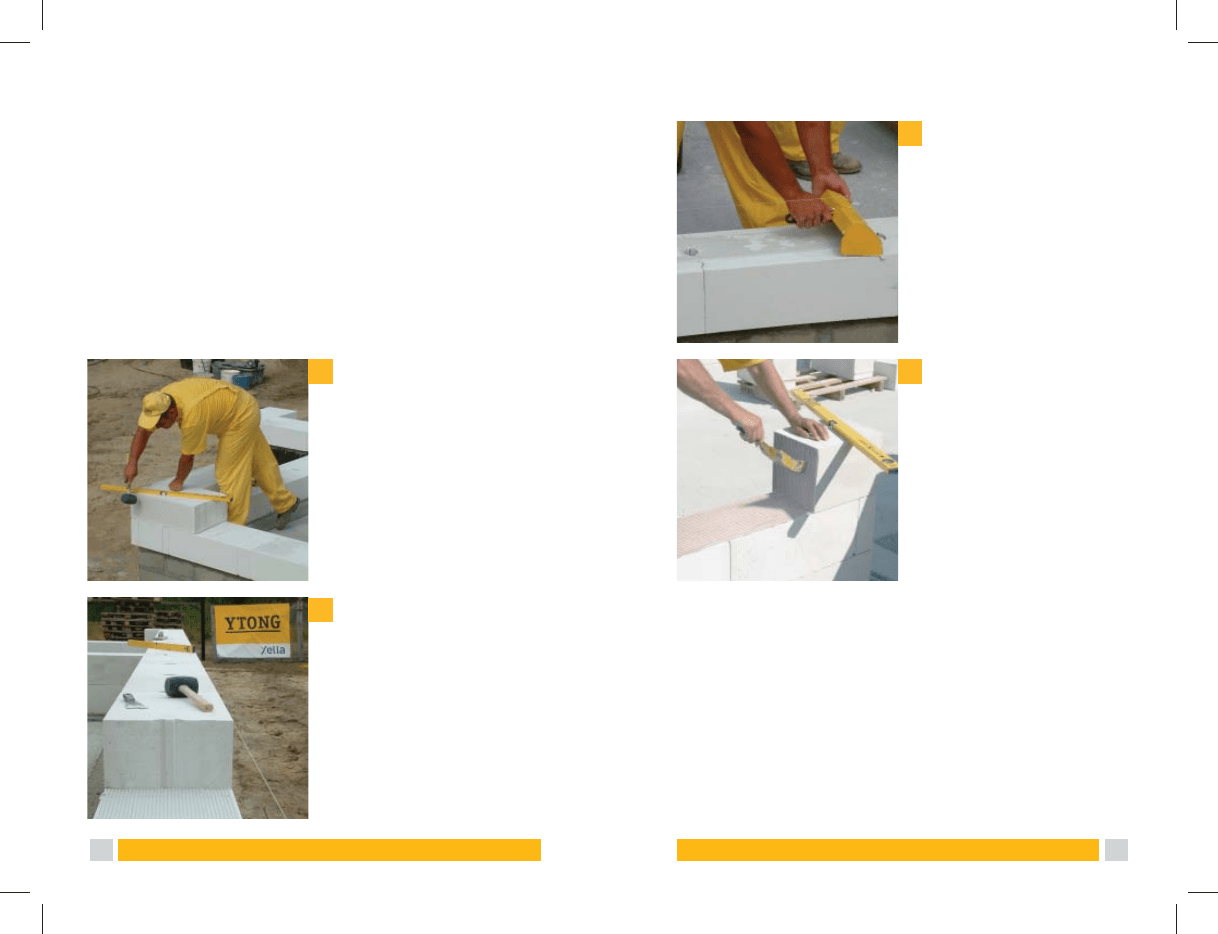

Длина стен дома чаще все-

го не бывает кратной длине

блока, поэтому появляется

необходимость дополнения

ее резаными блоками.

При строительстве частных

домов резку блоков YTONG

проще всего осуществлять

ручной ножовкой YTONG

При строительстве много-

этажных домов для рез-

ки блоков рекомендуется

использовать ленточную

электропилу, которая обе-

спечит быстроту и безопас-

ность резки. Блоки разме-

щаются на передвижном

столе пилы.

Чтобы получить гладкую

поверхность и обеспечить

хорошее сцепление рас-

твора с блоком, поверх-

ность блока выравниваем

рубанком или шлифоваль-

ной доской.

Чтобы распил получился

более точным, необходимо

отметить карандашом ли-

нию резки на двух сторонах

блока — горизонтальной

и вертикальной.

Резка блоков Резка блоков

12 13

 К кладке очередных рядов стен следует приступать после

схватывания цементного раствора, т.е. спустя 1–2 часа

после кладки первого ряда.

 Благодаря высокой геометрической точности раз меров

блоков YTONG

последующие ряды кладем на раствор

YTONG

для тонкошовной кладки.

Кладка несущих стен

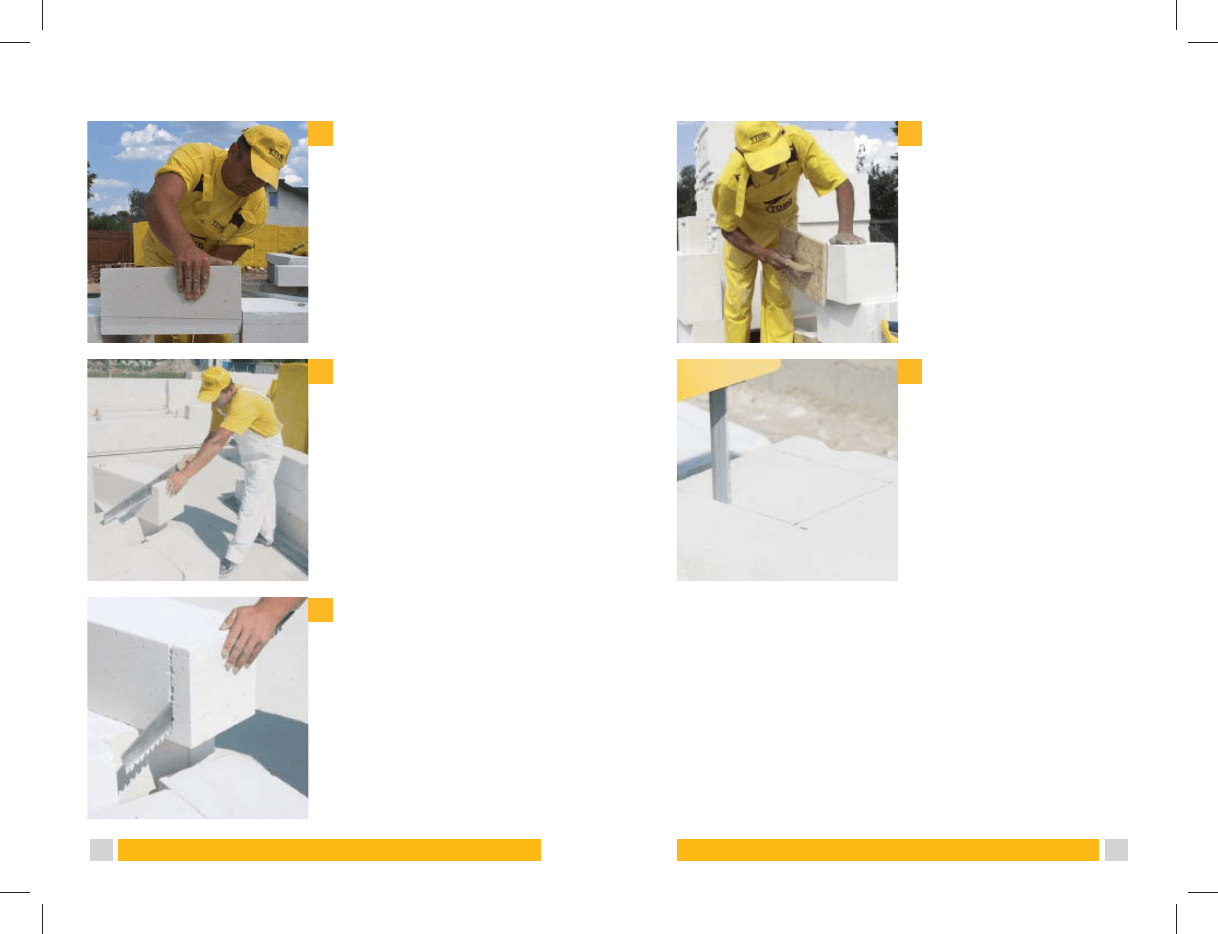

Кладку несущих стен на-

чинаем с закладки угловых

блоков. Каждый уложенный

блок требует выравнива-

ния не только по горизон-

тали, но и по вертикали.

После закладки углов

следует растянуть шнур-

причалку, как это делалось

при кладке первого ряда,

и заполнить очередной

ряд.

Наносим раствор YTONG

для тонкошовной кладки

на горизонтальную по-

верхность блока с помо-

щью кельмы YTONG

со-

ответствующей ширины,

затем, перевернув кельму,

равномерно распределя-

ем по всей поверхности

блока.

Раствор также наносится

на вертикальную поверх-

ность блока посредством

прижатия кельмы к нижней

части вертикальной стенки

блока и перемещением ее

вверх, не отрывая.

Кладка несущих стен Кладка несущих стен

14 15

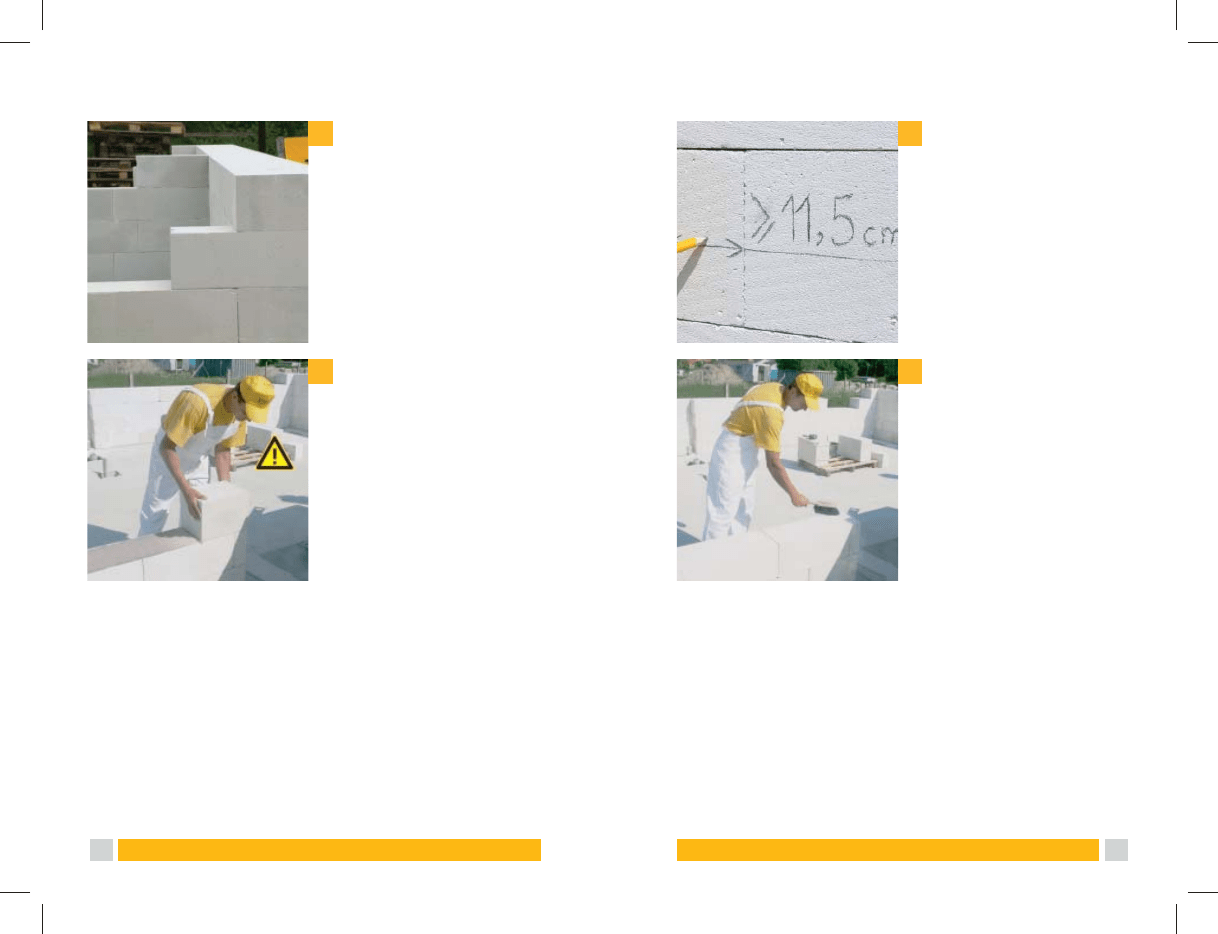

Глубина плашковой пере-

вязки должна составлять

не менее 10 см.

Длина крайних блоков, на-

пример, на краях (дверных

и оконных) проемов или

углов здания должна быть

≥ 11,5 см.

Имеющиеся неровности

кладки устраняем при по-

мощи шлифовальной до-

ски или рубанка. Мелкие

загрязнения и пыль удаля-

ем щеткой.

Очередные ряды наружных

углов кладем попеременно,

используя перевязку.

Кладка несущих стен Кладка несущих стен

16 17

1 4

Связка внешних и внутренних НЕСУЩИХ стен

Проверяем кладку в месте

будущей стены; имеющие-

ся неровности устраняем

рубанком. Тщательно очи-

щаем поверхность кладки

от пыли и загрязнений!

Уровень блоков выравни-

вается с помощью резино-

вого молотка

Несущая внутренняя сте-

на связывается с наруж-

ной стеной кладкой при

помощи перевязки. Пер-

вый ряд блоков кладется

на цементно-песчаный

раствор толщиной не ме-

нее 20 мм. При этом необ-

ходимо постоянно прове-

рять совпадение уровней

стен по горизонтали.

Необходимо следить за точ-

ностью кладки блока по

горизонтали и вертикали.

Деталь связки внутрен-

ней и наружной стен. При

кладке используется ин-

струмент YTONG

Раствор также наносится

на вертикальную поверх-

ность блока.

Связка внешних и внутренних НЕСУЩИХ стен Связка внешних и внутренних НЕСУЩИХ стен

18 19

Кладка перегородок

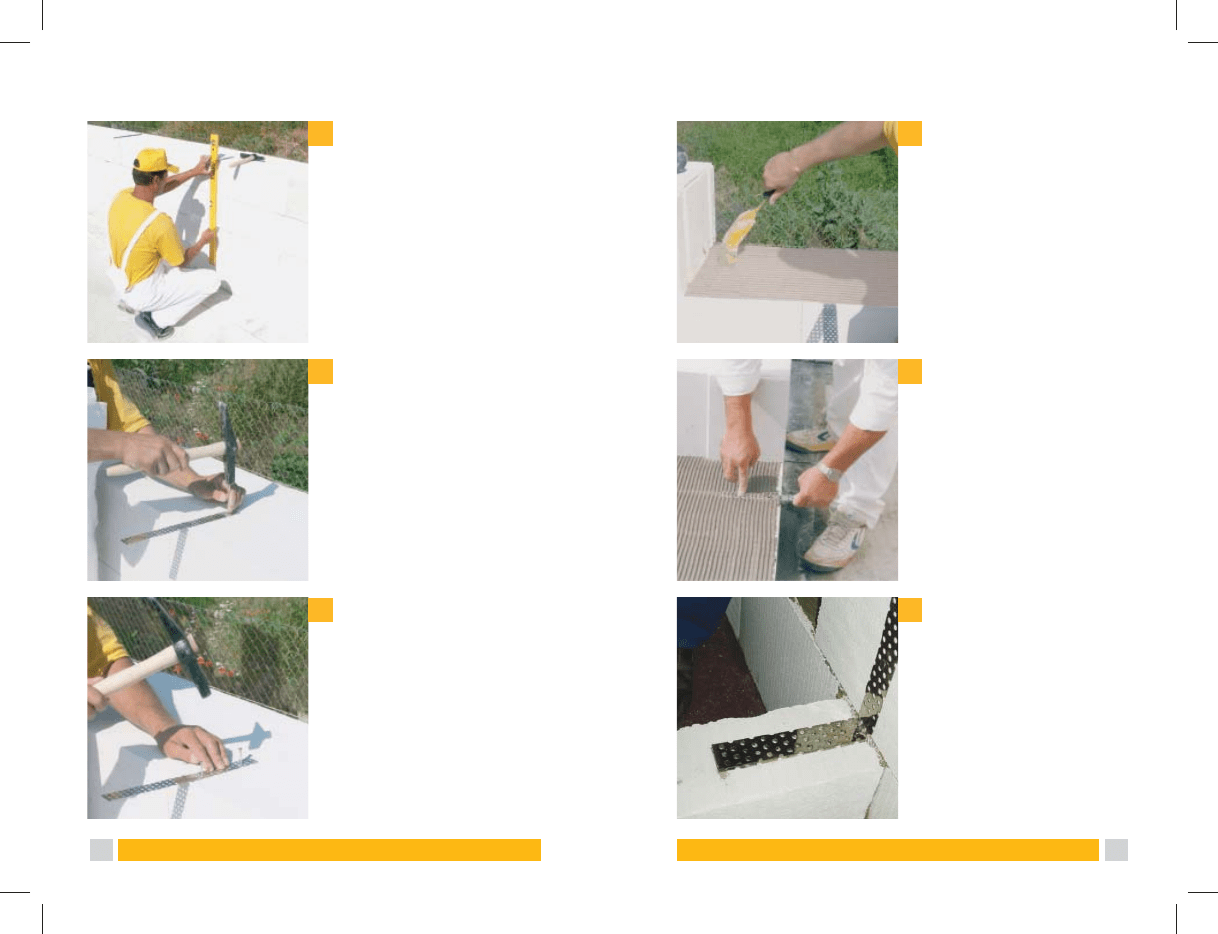

В соответствии с проектом

дома обозначаем на несу-

щей стене место для бу-

дущей перегородки. Раз-

метка должна быть строго

перпендикулярна фунда-

менту.

В месте, где будет пере-

городка, в клеевой шов

вкладывается гибкая связь

из нержавеющей стали.

Анкеры одним концом мон-

тируются в несущую стену,

а другим концом — в шов

перегородки.

Гибкие связи кладки закре-

пляются в шве гвоздями.

Первый ряд блоков кладет-

ся на цементно-песчаный

раствор.

При дальнейшей кладке

необходимо следить за тем,

чтобы раствор уклады-

вался по всей ее ширине.

Гибкие связи кладки вкла-

дываются в каждый второй

ряд блоков несущей стены.

Анкеровка дополнитель-

но возводимой перего-

родки. Гибкие связи кре-

пятся к несущей кладке

дюбелем. Для крепления

перегородок к перекрыти-

ям используются гибкие

связи кладки или монтаж-

ная пена.

Гибкие связи кладки мож-

но монтировать в слой рас-

твора и без гвоздей — пу-

тем вдавливания.

1 4
