Электрический каротаж через обсадную колонну. Опыт внедрения.
2007 Д.Т.Феофилов, А.В.Булатов, И.Р.Шкварок.
ЗАО «Производственное Геофизическое Объединение «Тюменьпромгеофизика», 628684,
ХМАО, г. Мегион, Южная промзона, АБК «ЗСГК».
Аннотация:
В статье представлена технология каротажа сопротивлений в обсаженной скважине
«ЭКРАН» - как перспективное направление исследований скважин через стальную
колонну.
Определены области применения и преимущества метода в сравнении с традиционными
ядерно-физическими методами оценки текущего насыщения пластов.
Рассмотрены решаемые задачи и конкретные геолого-промысловые ситуации, в которых
следует применять и рекомендовать к применению технологию.
Приведёны: пример решения задачи определения текущего насыщения коллектора нефти
на одном из месторождений Западной Сибири, подтверждение испытанием.
Введение:
Определение текущей нефтенасыщенности коллекторов при контроле за разработкой
нефтегазовых месторождений остаётся одной из наиболее сложных задач
нефтепромысловой геофизики. Особенности её решения определяются условиями
проведения работ и состоянием объекта исследований. Здесь имеется в виду
необходимость проведения исследований через обсадную колонну и цементное кольцо, а
также сложный, зависящий от большого числа различных факторов, процесс изменения
физических свойств разрабатываемого объекта.
Традиционно, информационные возможности ГИС для решения поставленной задачи
связываются с применением импульсного нейтронного каротажа (ИННК, ИНГК),
углеродно-кислородного каротажа (С/О) и в меньшей степени волнового акустического
каротажа.
Несмотря на развитую интерпретационно-алгоритмическую и метрологическую базу
методов ядерной геофизики, обуславливающих высокую информативность ЯФМ при
решении отдельных задач по оценке коллекторов и прогнозу их промышленной
продуктивности, существуют объективные (геологические, технологические) причины,
ограничивающие использование радиоактивных методов исследований в определенных
геолого-промысловых случаях (большие зоны вытеснения углеводородов в пласте по
латерали, низкая пористость коллекторов, малая контрастность углеводородов и
пластовых вод по минерализации и др.). В таких ситуациях возникает необходимость
поиска альтернативных технологий и методов ГИС, возможно основанных на иных
физических принципах, позволяющих максимально расширить участие геофизических
исследований при решении задач контроля за разработкой месторождений.
В настоящее время «Тюменьпромгеофизика» (ТПГ) проводит опытно-промышленную
эксплуатацию аппаратуры электрического каротажа через обсадную колонну – технология
ЭКРАН. Аппаратурный комплекс ЭКРАН предназначен для измерения удельного
электрического сопротивления (УЭС) в обсаженных стальной колонной скважинах.
Удельное электрическое сопротивление, как интерпретационный параметр, наиболее
информативен для оценки насыщения продуктивных коллекторов.
Сравнительная характеристика технологии ЭКРАН и ядерно-физических методов
исследований.
Наиболее распространенным методом для оценки текущей насыщенности остается
импульсный нейтрон-нейтронный и нейтрон-гамма (ИНК) каротаж. Компанией
используется относительно недорогой скважинный прибор, малогабаритное исполнение
которого позволяет работать через лифтовые трубы. Разработаны и успешно применяются
методики качественной (в благоприятных геолого-промысловых условиях – и
количественной) обработки данных ИНК. Факторами, ограничивающими
информативность (или применимость) ИНК являются низкая контрастность исследуемых
водонасыщенных и продуктивных интервалов по хлоросодержанию (низкая
минерализация пластовых вод, менее 20г/л), наличие в скелете горной породы химических
элементов с аномальным сечением захвата нейтронов, небольшая глубинность
исследований ~ 30-40см. Эффективность метода по проведённым работам ТПГ составляет
порядка 75%.
Для количественной оценки текущего насыщения неперфорированных пластов
достаточно широко используется углеродно-кислородный каротаж (С/О-каротаж). В
сравнении с ИНК углеродно-кислородный каротаж малочувствителен к солености
пластовых вод и наличию в скелете породы элементов с аномальным сечением захвата
нейтронов, позволяет количественно оценить насыщение в более широком диапазоне
геологических условий. Недостатками метода, снижающими его применимость, являются:
малая глубинность исследований ~15-20см, наличие углеродосодержащих веществ в
горной породе и в стволе скважины, зависимость от состояния цементного камня за
колонной, влияние газонасыщенности. Исполнение аппаратуры СО-каротажа
отечественных производителей не позволяет работать через насосно-компрессорные
трубы (НКТ). Эффективности метода при сопоставлении данных прогноза доли воды в
притоке по результатам С/О каротажа ТПГ с данными добычи из этих же интервалов после
вскрытия (на технологическом режиме), получена в районе 84%.
Общими ограничениями методов радиометрии (ИНК и СО-каротаж), на наш
взгляд, являются: сложность учета влияния скважинных условий, неоднозначность
получаемых результатов в низкопористых коллекторах (Кп менее 15-20%), необходимость
нормализации (использования опорных пластов).
Электрический каротаж через стальную обсадную колонну появился на рынке
геофизических услуг сравнительно недавно и, в основном, выполнялся серийной
аппаратурой зарубежных компаний. Аппаратурный комплекс ЭКРАН, появившийся на
вооружении в компании ТПГ, позволяет проводить измерения УЭС в обсаженной
скважине. Применение технологии ЭКРАН при решении задач контроля за разработкой
обладает рядом преимуществ:
• Большая глубинность исследования (не менее 4м), минимизирует влияние ближней
зоны.
• Благодаря созданию по периметру колонны эквипотенциальной поверхности
технология ЭКРАН исключает влияние на регистрируемые параметры скважинной
жидкости.
• Безальтернативное определение текущего насыщения в низкопористых
коллекторах, где применение ядерно-физических методов неэффективно.
• Слабое влияние состояния цементного камня за колонной.
• Точные замеры УЭС в закрытом стволе, хорошая сходимость результатов в
различных скважинных условиях.
• Полученные данные – удельное электрическое сопротивление – как
интерпретационный параметр легко понимаем и может быть использован в
стандартных алгоритмах интерпретации.
К ограничениям технологии следует отнести габариты исполнения скважинного прибора
(диаметр ~90мм), что исключает работу через лифтовые трубы, а так же производство
измерений стационарно на точках (технология измерений предусматривает проведение
замеров на фиксированных точках в целях в целях обеспечения хорошего контакта
электродов с обсадной колонной).
Технические характеристики и область применения аппаратурно-методического
комплекса ЭКРАН.
Измерительный модуль представляет собой зонд диаметром 90мм, предназначен для
измерения УЭС горных пород в диапазоне от 0.5 до 100 Омм, при температуре до 125 гр.С
и давлении до 60МПа, в скважинах диаметром 120-155мм. Измерение УЭС за колонной
основано на фокусировке малой части тока перпендикулярно стволу скважины при
исключении тока, протекающего по колонне.
Учитывая технологические преимущества аппаратуры и информативность измеряемого
параметра, востребованность технологии ЭКРАН прогнозируется в случаях
необходимости решения следующих задач:
• Определение текущего насыщения пластов с более высокой точностью, по
сравнению с ядерно-физическими методами.
• Контроль заводнения пласта периодическими замерами с определением
положения водо-нефтяного контакта и текущего нефтенасыщения (Кн тек).
• Определение текущего насыщения в низкопористых коллекторах.
• Изучение геоэлектрических свойств и оценка насыщенности перспективных
пластов, пропущенных при исследованиях в открытом стволе. Поиск новых
объектов в транзитных участках скважины.
• Достоверное определение Кнг частично-газонасыщенных коллекторов в условиях
низкой минерализации пластовых вод.
При проведении опытно-промышленной эксплуатации, технология ЭКРАН
применялась для решения следующих задач:
1. Определение текущего насыщения неперфорированного пласта, при переходе на
вышезалегающие горизонты (выполнены исследования 6-ти скважин).
2. Оценка насыщенности перспективных пластов, пропущенных при исследованиях в
открытом стволе (1 скважина).
Исследования аппаратурой ЭКРАН проводились точечными замерами удельного
электрического сопротивления с шагом 0.5м (основная запись) и 1 м (контрольные точки).
Для выбора оптимального коэффициента зонда, интервалы замеров включали в себя
опорные интервалы с известным сопротивлением (нижезалегающие водонасыщенные
пласты, интервалы неразмытых глинистых пропластков) Рис 1.
В общем случае, алгоритм решения поставленных перед ТПГ задач включал в себя:
• Анализ коллектора – объёмная петрофизическая модель.
• Оценка первичной насыщенности коллекторов по ГИС в необсаженной
скважине – рассчитывался коэффициент начальной нефтенасыщенности.
• Оценка текущей насыщенности коллекторов по технологии ЭКРАН -
текущий коэффициент нефтенасыщенности, изменение начального (по ГИС
в открытом стволе) удельного электрического сопротивления связывалось с
возможным замещением пластового флюида водой, вследствие выработки
пласта.
• Прогноз притока - по сопоставлению начальных и текущих коэффициентов
нефтенасыщенности, а так же с учетом остаточных фаз пластовых флюидов.

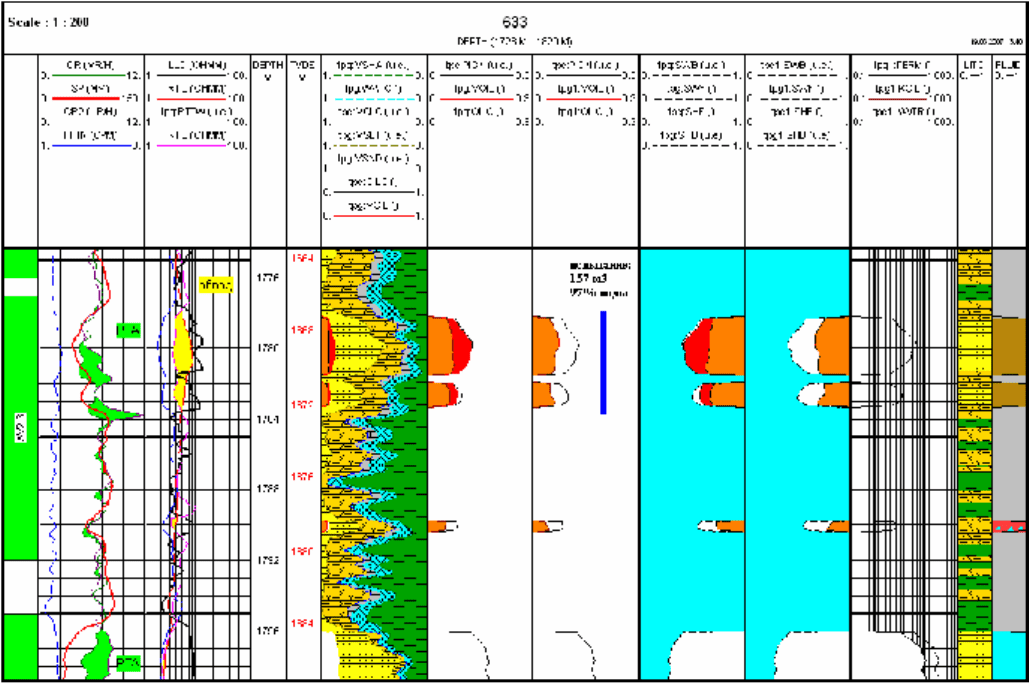

Рис 1. Пример работы аппаратуры ЭКРАН при исследовании насыщения пласта АВ2-3.
Анализируя последующие испытания исследованных объектов (три скважины)
отмечена полная сходимость прогнозного характера притока по комплексу ЭКРАН и
промысловых данных освоения.
Выводы:
Проведенные исследования с использованием аппаратурного комплекса ЭКРАН
показали высокую точность определения удельного электрического сопротивления
горных пород, устойчивость и хорошую сходимость результатов измерений в достаточно
широком диапазоне условий применения. Что, в свою очередь, позволяет использовать
существующие интерпретационные схемы и алгоритмы обработки для получения оценки
текущей насыщенности пласта и прогноза притока из него с высокой степенью
достоверности.
