111

Внешний ключ

Когда создается отношение между объектами, ERwin автоматически

передает первичный ключевой атрибут (s) родительского объекта, на объ-

ект-потомок. Обозначение (FK) указывает имя переданного ключевого ат-

рибута (внешний ключ). Эта пересылка происходит автоматически в физи-

ческой модели.

В определяющем отношении FK передается выше линии и становится

частью первичного ключа объекта

-потомка. В не определяющем отноше-

нии внешний ключ передается ниже линии и становится не ключевым ат-

рибутом на объекте-потомке. В ERwin пунктирная линия представляет со-

бой не определяющее отношение.

Если возникнет необходимость в миграции ″non-key″ (не ключевого

атрибута) вместо первичного ключа, то можно воспользоваться альтерна-

тивным ключом для миграции.

Управление внешними ключами.

При создании связи между двумя сущностями ERwin автоматически

производит миграцию ключевых атрибутов родительской сущности в до-

чернюю сущность, где они становятся внешними ключами. Поддерживает-

ся автоматическая миграция ключей, поэтому лучше добавлять первичные

ключи в независимую сущность сразу после создания.

ERwin позволяет задать режим ″Unique Key″, который можно исполь-

зовать для предупреждения

пользователя о создании атрибута, который

может автоматически мигрировать через связь, или может запретить поль-

зователю создание таких атрибутов. При удалении связи ERwin автомати-

чески удаляет соответствующие внешние ключи из дочерних сущностей.

Нарисуйте связь между двумя сущностями или между сущностью и

ею же самой (рекурсивная связь). Внешний ключ автоматически мигриру-

ет.

Примечание: чтобы видеть автоматическую миграцию внешних

ключей, нужно установить режим просмотра диаграммы Attribute

(Format/Display Level); должны быть уже созданы атрибуты первичного

ключа в родительской сущности.

Когда ERwin производит миграцию атрибута первичного ключа, то по

умолчанию внешний ключ, который появляется в дочерней сущности, на-

следует имя, но не наследует определение атрибута первичного ключа

Связи

Связь – это соотношение либо между двумя сущностями, либо между

сущностью и этой же сущностью.

Идентифицирующей связью называется связь, которая добавляет

признаки идентичности в дочернюю сущность путем миграции ключей ро-

дительской сущности в область ключевых атрибутов дочерней и, таким

образом, делая дочернюю сущность зависимой от родительской в смысле

своей идентичности.

112

Можно задать также и такую связь, которая не ставит дочернюю сущ-

ность в зависимость от родительской. Этот тип связи называется не иден-

тифицирующей связью. В ERwin такая связь обозначается пунктирной ли-

нией с жирной точкой на конце, соответствующем дочерней связи. При не

идентифицирующей связи атрибуты первичного ключа родительской сущ-

ности мигрируют

в область данных (не ключевая область), которая распо-

ложена под чертой в дочерней сущности. Если атрибуты, которые мигри-

ровали в не ключевую область дочерней сущности, не нужны в этой сущ-

ности, то связь называется не обязательной не идентифицирующей связью,

что подразумевает, что мигрировавшие атрибуты не нужны дочерней сущ-

ности для

ее идентификации и что она может существовать и без этих ат-

рибутов. В ERwin необязательная не идентифицирующая связь обознача-

ется пунктирной линией с жирной точкой на одном конце (дочернем) и

ромбиком на другом (родительском).

Если связь уже создана на диаграмме, то можно изменить ее тип в ре-

дакторе ″Relationships″ в

закладке ″General″.

Нулевые значения

По умолчанию для не идентифицирующей связи задается режим

″Nulls Allowed″, что означает, что дочерняя сущность может существовать

без родительской, и связь называется необязательной; ″No Nulls″ означает,

что существование дочерней сущности зависит от родительской, и связь

называется обязательной. В случае необязательной связи (Nulls Allowed) на

родительском конце не идентифицирующей связи ERwin ставит знак –

ромбик.

Примечание: внешние ключи, которые мигрируют через не иденти-

фицирующую связь, могут принимать значения NULL.

Создание связи

1. Установите курсор на нужный инструмент и нажмите левую кнопку

мыши;

2. Щелкните по родительской, а затем по дочерней сущности.

Примечание: если установить курсор на линию связи, нажать

″SHIFT″ и дважды щелкнуть левой кнопкой мыши, то появится окно-

диалог, в котором ERwin спросит о желании открыть активный редактор

для

родительской или для дочерней сущности. Выберите нажатием кнопки

мыши родительскую или дочернюю сущность и нажмите ″ОК″.

Изменение типа связи

1. Войдите в редактор ″Relationships″;

2. Нажмите нужную кнопку в окне ″Relationship Type″ (″Identifying″ -

идентифицирующая, ″Non-identifying″ – не идентифицирующая).

Примечание: рекурсивной связи в ERwin автоматически присваива-

ется тип ″Non-identifying″, который изменить нельзя.

113

Работа в редакторе ″Relationships″

Связи, как и сущности, могут иметь имена и метки. Эти метки назы-

ваются глагольными фразами, они должны описывать, каким образом ро-

дительская сущность связана с дочерней. Редактор ″Relationships″ позволя-

ет задать глагольную фразу, мощность и отношение к нулевым значениям

для связи. Можно задать в редакторе ″Relationships″ имя роли

для атрибута

– внешнего ключа.

• Закладка ″Rolename″

Во вкладке ″Rolename″ содержатся все внешние ключи, которые воз-

никли в результате миграции при задании текущей связи. Чтобы связать

имя роли с внешним ключом, в списке окна ″Relationships″ выберите нуж-

ную связь, во вкладке ″Rolename″ введите имя роли в

текстовое окно

″Rolename″.

• Закладка ″General″

Введите имя, которое идентифицирует связь, в окне ″Verb Phrase″.

Редактор ″Relationships″ показывает первые четыре строки глагольной

фразы и позволяет вводить и просматривать даже большее число строк.

Примечание: для отображения на диаграмме глагольной фразы сле-

дует поставить метку в соответствующее меню (Format/Relationships Dis-

play/Verb Phrase

Можно задать здесь тип связи ″Identifying″ или ″Non-identifying″.

″Cardinality″ и ″Nulls″ служат для мощности и режима нулевых значе-

ний для текущей связи.

Мощность связи служит для обозначения отношения числа экземп-

ляров родительской сущности к числу экземпляров дочерней. Родитель-

ская сущность может связываться с дочерней одним из

четырех способов.

В IDEF1X мощность бинарных отношений (мощность связи) равна 1:n, где

n может принимать значения:

• 0, 1 или более (Zero, one or More) – обозначается ″пустым местом″.

Каждая родительская сущность связана с 0, 1 или более экземпляров

дочерней сущностей.

• 1 или более (One or More) – обозначается буквой ″Р″. Каждая роди-

тельская сущность связана с 1 или более экземпляров дочерней.

• 0 или 1 (Zero or One) – обозначается буквой ″Z″. Каждая родитель-

ская сущность связана с 0 или 1 экземпляром дочерней.

• ровно n (Exactly), где ″n″ – некоторое число. Каждая родительская

сущность связана с ровно n экземплярами дочерней.

Чтобы показать мощность связи следует дать команду ″Cardinality″

меню (Format/Relationships Display).

Влияние удаления связи на внешний ключ

Атрибуты внешнего ключа автоматически мигрируют с одной сущно-

сти на другую при задании связи. Их можно видеть, если между двумя

114

сущностями задана связь (для этого надо находиться в режиме просмотра

″Display Level Attribute″, и у сущностей есть именованные атрибуты пер-

вичного ключа). При удалении связи происходит процесс, обратный пре-

дыдущей миграции, и перенесенный внешний ключ автоматически удаля-

ется из дочерней сущности.

Использование имен ролей атрибутов

Когда атрибут первичного ключа мигрирует из родительской

сущно-

сти в дочернюю, то там он становится атрибутом внешнего ключа. У

внешнего ключа может быть иная роль, отличающаяся от роли связанного

с ним первичного ключа. В этом случае следует связать с внешним ключом

имя роли. Имя роли – это алиас, присваиваемый атрибуту внешнего ключа.

При рекурсивной связи, когда сущность связана

сама с собой, один и

тот же атрибут может быть и первичным, и внешним ключом. Имя роли

помогает прояснить вторую роль атрибута.

Имя роли состоит из трех частей: присваиваемое имя роли, точка –

разграничитель и базовое имя. Имя роли присваивается атрибуту внешнего

ключа в редакторе ″Relationships″и ″Subtype Relationshipss″. ERwin встав-

ляет точку после имени роли, а затем ставит базовое имя атрибута. Базовое

имя – это имя атрибута, которое мигрировало из родительской сущности в

дочернюю.

Изображение имен ролей на диаграмме

Для того чтобы показать на экране или убрать имя роли с присоеди-

ненным базовым именем, следует дать команду ″Rolename/Attribute″ (For-

mat/Entity Display). Если режим ″Rolename/Attribute″ включен, то ERwin

показывает на экране атрибуты с именами ролей в формате ″имя роли ба-

зовое имя″. Если этот режим выключен, то ERwin показывает на

экране

атрибуты с именами ролей в формате ″имя роли″.

Понятие унификации

Зависимая сущность может унаследовать один и тот же внешний

ключ из нескольких родительских сущностей, а также сущность может

унаследовать один и тот же внешний ключ несколько раз от одного и того

же родителя через несколько разных связей. Когда ERwin обнаруживает

одно из этих событий, то он распознает, что два атрибута одинаковы

, и

предполагает, что пользователь хочет видеть атрибут в зависимой сущно-

сти только один раз. В редакторе ″Attributes″ эта сущность показана с обо-

ими атрибутами, но на диаграмме атрибут показывается только один раз.

Это комбинирование, или объединение идентичных атрибутов, называется

унификацией. Унификация - слияние двух или более атрибутов внешнего

ключа в

один атрибут внешнего ключа на основе предположения, что зна-

чения исходных атрибутов внешнего ключа, вероятно, идентичны. Эта

унификация производится, поскольку правила нормализации запрещают

существование в одной сущности двух атрибутов с одинаковыми именами.

115

Есть случаи, когда унификация нежелательна. Например, когда два

атрибута имеют одинаковые имена, но на самом деле они немного отлича-

ются, и пользователь хочет, чтобы это отличие отражалось в диаграмме.

Имена ролей используются для сохранения отличий между двумя раз-

ными атрибутами, имеющими одинаковые имена.

Перенос или копирование атрибута

1. Щелкнуть по инструменту управления атрибутами на Toolbox.

2. Выбрать один или несколько атрибутов исходной сущности. Можно

щелкнуть мышью для выбора одной сущности или нажать ″SHIFT″ или

″CTRL″ одновременно с кнопкой мыши для выбора нескольких атрибутов.

3. Для переноса атрибута нажмите левую кнопку мыши и, не отпуская

ее,

перенесите атрибут в другую сущность или на новое место в той же са-

мой сущности или, если нужно скопировать атрибут, установите курсор на

тот атрибут, который стоит ниже того места, в которое нужно вставить ат-

рибут. При копировании или переносе атрибута ERwin переносит инфор-

мацию и определения исходного атрибута (например, значения

доменов,

определение, замечания и т.д.) на новое место. При копировании атрибута

ERwin не контролирует соблюдение уникальности имен, если оно не зада-

но.

Примечание: при выборе рядом стоящих атрибутов нажимайте

″SHIFT″-Click, а при выборе изолированных атрибутов – ″CTRL″-Click.

Чтобы вставить атрибут в конец первичного ключа или не ключевой

об-

ласти сущности, вставьте его на вторую с конца позицию, а затем перене-

сите последний атрибут так, чтобы он оказался над новым атрибутом.

Продублировать атрибут в этой же сущности нельзя. Нельзя удалить

внешний ключ или перенести его из той сущности, в которой он находит-

ся. Нельзя перенести внешний ключ, который

мигрировал в результате за-

дания идентифицирующей связи, из не ключевой области, в которой он

находится. Если внешний ключ мигрировал в не ключевую область в ре-

зультате задания не идентифицирующей связи, то его можно перенести в

область первичного ключа этой же сущности, за исключением случаев, ко-

гда не идентифицирующая связь, в результате

которой он мигрировал, бы-

ла рекурсивной.

Преобразование объектов

Transform – метод для создания и сохранения записей проектирова-

ния после изменения объектов или свойств в пределах проектного слоя

(логический, физический уровни); изменение установки объектов от одно-

го состояния до другого с целью нормализации, очистки, или денормали-

зации модели.

Основные преимущества использования

преобразования:

• Автоматизация. ERwin упрощает очистку логической и физиче-

ской моделей. Можно использовать мастеров (Wizard) для автомати-

116

ческого изменения приложения в проектном слое вместо ручного

изменения.

• Трассируемость (Traceability). ERwin поддерживает историю каж-

дого объекта модели, созданного преобразованием. Можно просле-

дить историю преобразованных объектов.

• Сохранение объектных свойств. ERwin сохраняет свойства преоб-

разованных объектов. Вручную войти повторно нельзя.

Преобразование панели инструментов обеспечивает набор инструмен-

тальных средств для помощи

в преобразовании. Тип модели и объекта, ко-

торые нужно преобразовать, доступны на панели инструментов ″Trans-

forms″ (рис.3.23):

Рис. 3.23. Преобразование

Виды преобразований:

• Many-to-Many Transform (преобразование отношения многие-ко-

многим через дополнительную сущность)

Для преобразования нужны две сущности, соединенные связью

″Many-to-Many″ (рис.3.24). При преобразовании можно задать имя дочер-

ней сущности двух родительских сущностей (во втором диалоговом окне),

определение дочерней сущности (в третьем диалоговом окне), имя преоб-

разования (в третьем диалоговом

окне).

Пример:

Рис. 3.24. Преобразование Many-to-Many

117

• Supertype-Subtype Identity (замещение отношения супертип-подтип)

При преобразовании можно задать имя преобразования (во втором

диалоговом окне).

• Supertype-Subtype Roll-up (преобразование отношения супертип-

подтип в одну сущность - супертип)

При преобразовании можно задать имя преобразования и описание

преобразования (во втором диалоговом окне).

• Supertype-Subtype Roll-down (преобразование отношения супертип-

подтип в две сущности - подтипы)

При преобразовании можно задать имя преобразования и описание

преобразования (во втором диалоговом окне).

Пример (рис. 3.25):

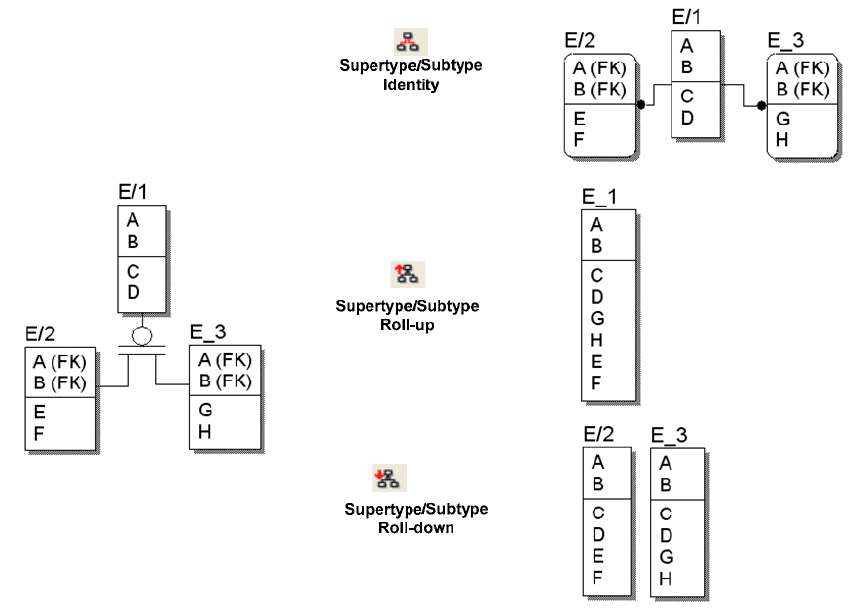

Рис. 3.25. Преобразование Supertype-Subtype

• Vertical Partition (вертикальное разделение)

При преобразовании во втором диалоговом окне можно задать число

производных сущностей (в окне ″Number Of Partitions″). На 4-м шаге мож-

но определить атрибуты, включаемые в производные сущности, для сущ-

ности. Сущность можно выбрать из списка ″Partition Name″. Атрибуты

можно переносить с помощью кнопок ″>″ (внести один

атрибут в произ-

водную сущность), ″>>″ (внести все атрибуты в производную сущность).

• Horizontal Partition (горизонтальное разделение)

При преобразовании на 4-м шаге можно задать имя преобразования и

описание преобразования.

118

Пример (рис. 3.26):

Рис. 3.26. Преобразование Partition

• Roll-down Denormalization (перенос атрибутов в дочернюю сущ-

ность)

Во втором диалоговом окне можно выбрать имя преобразования и

описание преобразования;

• Roll-up Denormalization (перенос атрибутов в родительскую сущ-

ность)

Во втором диалоговом окне можно выбрать имя преобразования и

описание преобразования. В 3-ем диалоге в окне ″Number of records″ мож-

но задать число

повторяющихся записей.

Пример (рис. 3.27):

119

Рис. 3.27. Преобразование Denormalization

Column Denormalization (копирование атрибута в любую сущность)

(рис. 3.28). До преобразования нужно выделить атрибут. При преобразова-

нии во 2-м диалоговом окне можно указать имя и комментарий столбца. В

3-ем диалоговом окне следует выбрать таблицу, в которую атрибут будет

включен. В 4-м диалоговом окне можно выбрать имя преобразования и

описание преобразования.

Пример:

Column

Denormalization

Рис. 3.28. Преобразование Column Denormalization

При преобразовании ″Model Explorer″ корректирует важную инфор-

мацию под папкой ″Transform″. Информация включает преобразованное

имя и исходное и целевые объекты, включенные в преобразование.

При преобразовании исходные объекты будут удалены. Для измене-

ния преобразования зайдите в ″Model Explorer″ и щелкните правой кноп-

кой мыши на ″Transform″. Из контекстного меню выберите

″Delete″ и за-

тем - ″Resolve″ (в случае, если возврат к модели-источнику не нужно) или

″Reverse″ (для возврата к модели-источнику).

Примечание: если модель-источник связана с преобразованной моде-

лью, то после обратного преобразования связь будет разорвана. После во-

зобновления преобразования ERwin сохраняет исходные объекты и удаля

ет преобразованные и создается преобразованная модель объекта.

Порядок выполнения работы

1. Откройте модель ″My ERwin Model″, сохраненную во второй лабо-

раторной работе. В инструментарии ERwin кликните

определяющее

средство (Identifying Relationship) отношения.

2. В окне диаграммы добавьте определяющее отношение между

″Customer″ и ″Order″, щелкнув по объекту ″Customer″, чтобы назначить

объект-родитель. Затем щелкните по ″Order″, чтобы определить его как

объект-потомок.

3. В инструментарии ERwin кликните

″не определяющее″ (Non-

identifying) средство отношения. Для того, чтобы добавить ″не определяю-

щее″ отношение между ″Order″ и ″Product″, щелкните по ″Order″, а потом

120

по ″Product″. Модель должна выглядеть подобно нижеприведенной моде-

ли: на рис. 3.29.

Рис. 3.29. Модель после внесения связей

4. Выровняйте и сгруппируйте объекты вашей диаграммы с помощью

средств для выравнивания (Alignment Toolbar) как показано на рис. 3. 30.

Рис. 3.30. Выравнивание Align bottom

5. Добавьте теневой эффект к модели данных. Для этого откройте ок-

но Format Preferences, закладку Display. В полях Right и Bottom закладки

Shadow Offset установите значения ″15″.

6. Cвяжите внешние ключи с соответствующими именами ролей:

″Номер ключа клиента″ и ″Номер телефона клиента″ для определяющей

связи (закладка ″Rolename″ редактора ″

Relationships″). Включите отобра-
