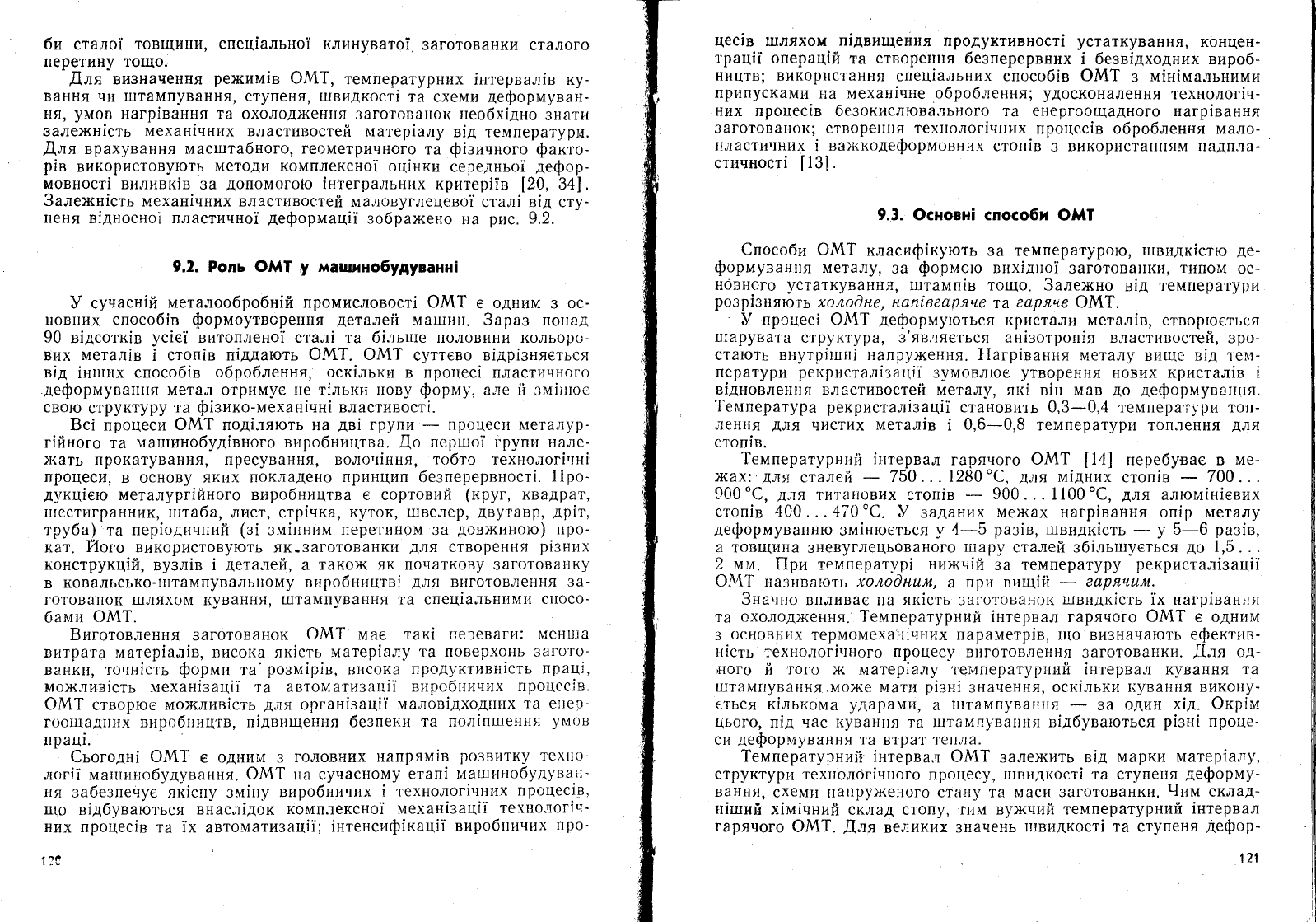

би
стало]
товщини' спец!ально! :<лг:нувато|.
заготова||ки
сталого
перетину тощо.
Аля
визначент{я
рех<им1в
омт,
темг{ера'1'урних
!г:тервал!в ку-
вання
чи
1птампування'
ступеня,
гшвидкост!
та схеми
1еформуван_
г]я'
умов
нагр|вання та охолодх(ення
3аготоБаЁ!о1{ необх|дно
3нати
зале>кн|сть
механ!чних
власти:зостей матер1алу
в|д температур]..
!.ля
врахування мастптабного'
геометричного
та
ф1зинного факто-
р|в
використовують
1!!етоди комплексно]
оц1нки
середгльо1
Аефор-
мовност| виливк1в
за
допомогоб
|нтегральн11х
критер1|в
|20'
34|.
3алех<н|сть
механ1чних властивостей
ма"повуглецево?
стал! в]д сту-
л:еня
в!дносно] пластично]
деформац||
зобрах<еьто
на
рг:с.
9.2.
9.2.
Ропь
@А4!
у
,{ащино6увуванн!
} сунасн1й
металообробн|й
промисловост1 Ф}11
е
одним
3 ос-
}!овг!их
способ|в
формоутворення
деталей
маш]ин.
3араз по]!ад
90
в!дсотк|в
ус|с|
витопленот стал| та
б!льгше
половини кольоро-
вих
метал|в
|
стоп!в п|ддають
омт. Ф}11
суттево
в!Ар!зняеться
в!д
!ншттх
способ|в
оброблення, оск|льки
в процес! пластичного
деформування
метал отримуе не т1лькрт нову
форму,
але Ёт зм|г:тое
свою
структуру
та
ф1зико-мехаг:!чн!
властивост[.
3с!
процеси
Ф&11
под!ляють на
дв|
групи
-
!троцес|!
металур-
г|йного
та
мат1]инобуд|вного виробництва'
Ао
першо| :]рупи нале-
)!{ать прокатува|{ня, пресування, волон|ння,
тобто
техгтолог!чн!
процеси,
в основу
яких пок,т1адено
принцип
безперервност!.
|1ро-
дукц|ею
метал1.рг|йного виробництва е сортовт-лй
(круг,
квадрат,
1шестигранник, 1]]та6а,
лист, стр|нка'
куток,
1пвелер'
двутавр, др|т,
труба) та пер1одинний
(з!
зм1нним
перетином
3а
дов)ки}!ою)
про-
т<ат.
його
використовутоть як.заготованки
для
створенття
р|зних
конструкц|й,
вузл!в
!
деталей,
а
тако)к як початкову заготова}|ку
в
ковальсько-штампуваль1]ому
виробништв!
для
виготовлення
3а-
готованок 11{ляхом
кування'
11|тампування та спец|альним}1'с!!осо-
бам:т
Ф}11.
Биготовлет:ня
3аготованок
Ф}11
мае
так1 переваги:
менш''1а
витрата
матер!ал|в,
1]исока як|сть
матер1алу
та поверхо|]ь 3агото-
ванки' точн|сть
форми
та'розм1р!в,
в|.1сока
продуктив}г1сть
прац!,
мо>клив|сть
паехан]зац!1 та
автоматизат-\1|
виробтттаних
прошес!в.
Ф&11
створюс
мо)клив!сть
для
орган!зац|!
малов1дходн[|х
та
е]]ео-
г0ощадн1{х виробництв,
п|двищення безпет'и
та пол|пгшення
ум0в
прац1.
€ьогодн!
Ф}|1
е од!{им
з
голов!]их
напрям!в
розвитку
тех}1о_
лог!| магшигтобуАувагтня.
ФА41
на €ут1д9ц6му
етап|
пта:пг:г:обудува;:_
ня
забезпенуе як!сну зм|ну
виробниних
!
технолог!чг:их
прот{ес]в,
п:о
в|дбуваються
внасл!док
комплексно]
механ{зац!1
техтто'цог|ч_
них процес!в
та |х
автоматизац1|;
!нтелтсиф|т<аш!|
виробниних
про_
1]г
цес!в
хцляхои
п|двищення
продуктивност!
устаткування'
концен-
траш|!
операц!й
та
створення
безперервних
| безв!дходних вироб_
н}{цтв; використання
спец|аль}]их способ|в Ф/у11
з
м1н|мальними
пр}1пусками
г:а
механ|чне,оброблення;
удоеконалення
технолог|ч-
них
процес|в безокислювального та е11ергоощадного нагр|вання
заготовано1(;
створення тех|"!олог|ннглх
прошес!в оброблення мало-
||':аст}1чних
!
ва>ккодеформовних
стоп!в
3
використанням надпла_
ст'танност!
[13].

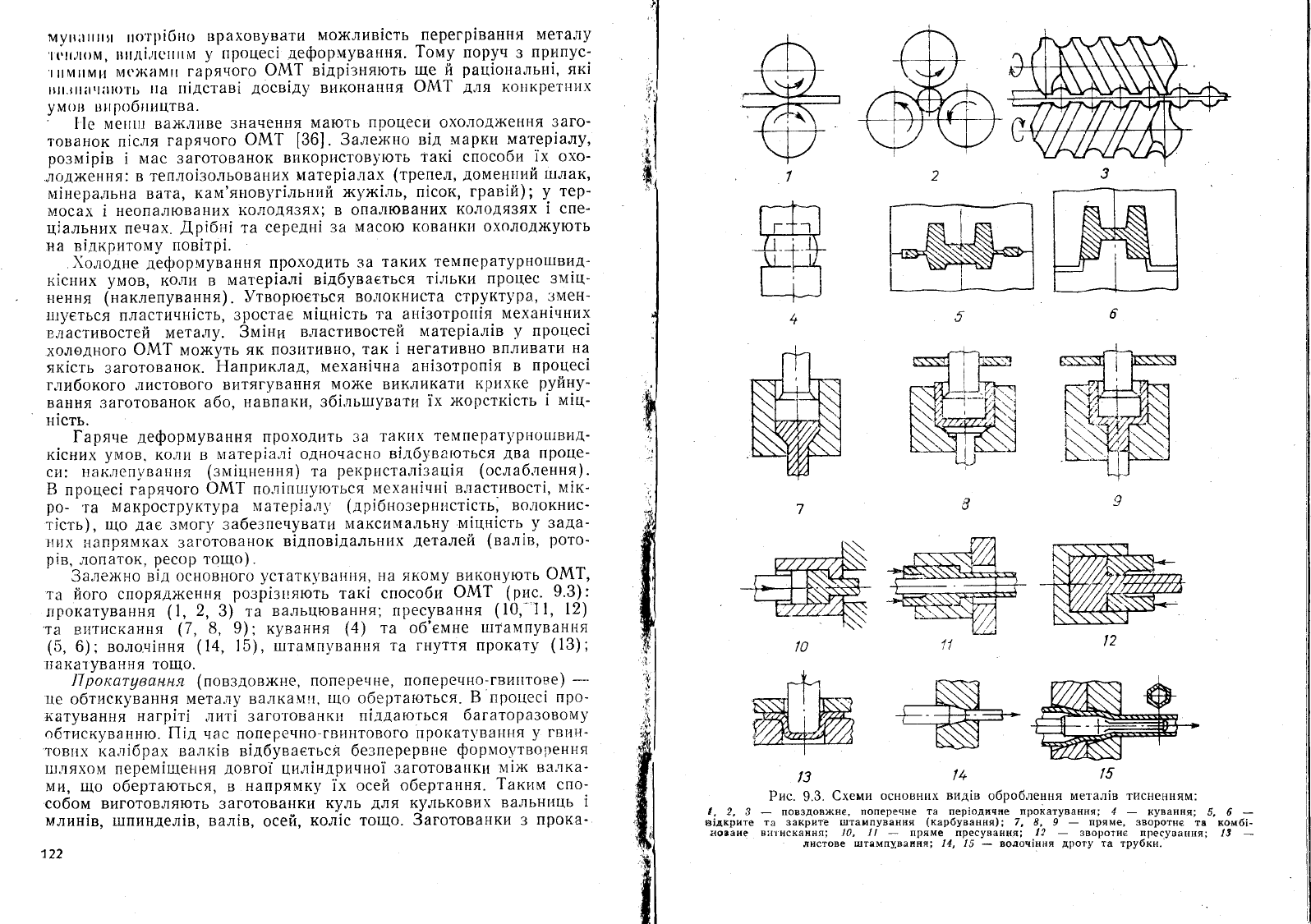

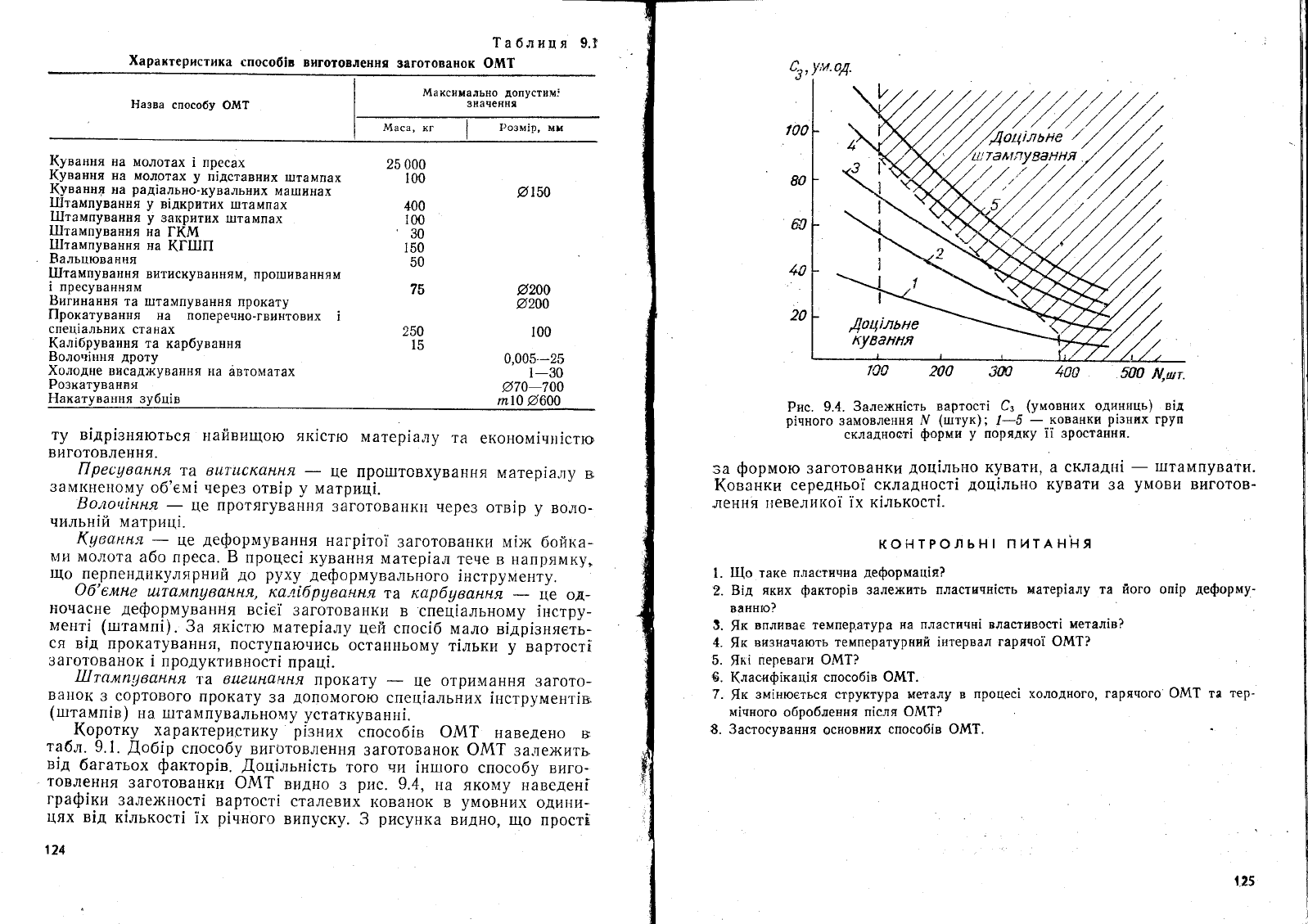

9.3.
@сновн| спосо6и
@АА1
€пособи Ф}11
класиф1кують за температурою'
гпвидк!стю
де-
формуванг:я
металу'
за
формо:о
вих!дг:о|
3аготованки,
типом
ос_
новного
устаткування'
1штамп!в тощо. 3алех<но
в!д
температури
розр|зняю'гь
холо0не, нап[веаря,се "[а еаряче
омт.
'
}
процес;
омт
деформуються
кристали метал!в' створюеться
1]!арувата
структура'
з'яв.чяеться
ан|зотроп!я властивостей,
зро-
стають вт;утр!:пгт! !]апру)кення. Ёагр!ван1{я
металу
вттш1с в!д тепт-
ператури
рекристал!зац!|
зумовл!ое
утворен11я
нових кристал|в |
в!дгловлення
властивостей металу,
як| в!н
мав
ло
деформува1{г|я.
1емпература
рекристал!зац||
станов11ть 0,3*0,4 темг1ератури топ-
а-!€}{!!я
для
чистих
метал|в
;
0,6_0,в
температури топлення
д.ця
стоп!в.
'|емпературни:}
!т:тервал
гаг]ячого
Ф}1]
[14]
перебувае в
ме-
х{ах:'для
стале::|
-
750... 12в0'€,
для
м|дних
стоп|в
-
700...
900'с,
для
ти']'а||ових стоп|в
-_
900.
'.1100'€,
для
алюпт|н1евих
стоп!в
400. .
.470"с. }
заданих
мех<ах
нагр|вання
оп!р металу
деформуванню
зм1нюеться
у
4-5
раз!в,
швидк!сть
-
у
5-6
раз|в,
а товщи|{а
зневуглець0ваного
1лару
сталей зб!льтпуеться
до
1,5.
'.
2
мм.
||ри температур|
ни>кч!й
3а температуру
рекристал!заш||
Ф$1
гтазив
ають
холоон!1м,
а
при виш!й
-
еаряцшм.
3начно
впливае на
як!сть
3аготоваг1от<
:швидк!сть
|х ттагр1ван::я
та
охо,додх<ення.'1емпературний
1нтервал гарячого
ФА41
е одним
з.0сновг1и-х тер.момеха]:!чг;их
параметр|в,
що
визначають
фектгтв-
]{,сть
технолог!чного
процесу
в].1готовлен|'!я
заготованки.
]1ля
оА-
'гтого
:?
'гого
}к
матер!алу
т'етипературтгий |нтервал кува]-!ня
та
1штамг|ува!1}1я.мо}ке
птати
р!зн!
значення'
оск!льки
|(ува|]ня вико!|у-
с.з'ься
к!льт<ома
ударам|1,
а
1птампува1]11я
-
3а
один
х|д.
Фкр!м
цього'
п|д час
куваг1ня та 111тамл)/вання в|дбуваються
р!зн!
проце-
с;т
дефорплува}{ня
та
втрат теп"|]а.
1емператмрниЁг !нтерва.п
Ф&11
зале}кить в!д
марки
матер1а.пу,
структур1: технол0г!чного
процесу,
1шв1.1дкост! та
ступеня
деформу-
Ран\1я'
схеми напру)кеного ста1!у та
т'у'аси 3аготованки.
9там
склад-
т:|тпий
х1пл!чний
склад сгопу'
т}|}.{
ву}кчиг!
температурний
!нтервал
гарячого
омт.
Аля
великих
значень
тпвидкост| та ступеня
дефор-
121
