111

Продовження рисунку 11.2

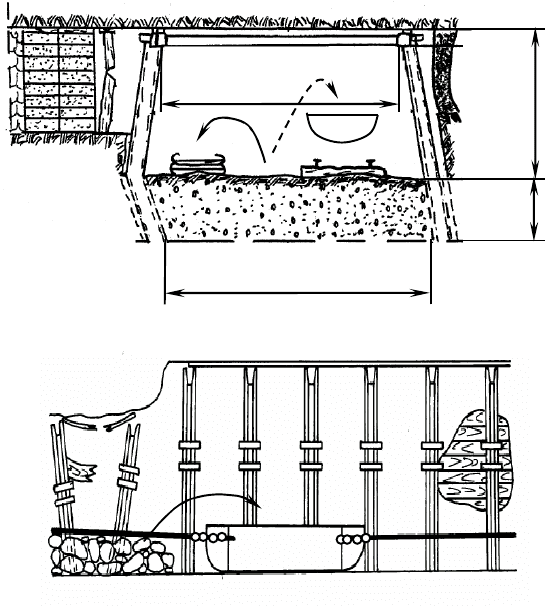

Рисунок 11.2 – Схеми використання транспортних засобів під час

ремонту виробок: а і б – комбінованого відповідно стрічкового конвеєра

– рейкового у вагонетку й скребкового – рейкового в напіввагонетку;

в – волоком у «човен» («волокушу»)

Під час відновлення таких виробок обладнується транспортний

прохід (відділення), як показано на рис. 11.4. Тоді захисна дерев'яна або

сітчаста огорожа споруджується на відстані не більше 3 м від забою.

При цьому доставка кріпильних матеріалів виконується вручну або

волоком із застосуванням лебідок.

Конвеєри в межах забою перекріплення для запобігання їхнього

ушкодження (особливо стрічкові) перекриваються переносними

захисними спорудами у вигляді робочих помостів (рис. 11.5). При

висоті захисного помосту більш 1 м, останній обладнується сходами.

3,1

1,5-1,7

0,55-0,75

б)

в)

До лебідки

ЛВД

24 №2

До лебідки

ВД

24 №1

«човен"

112

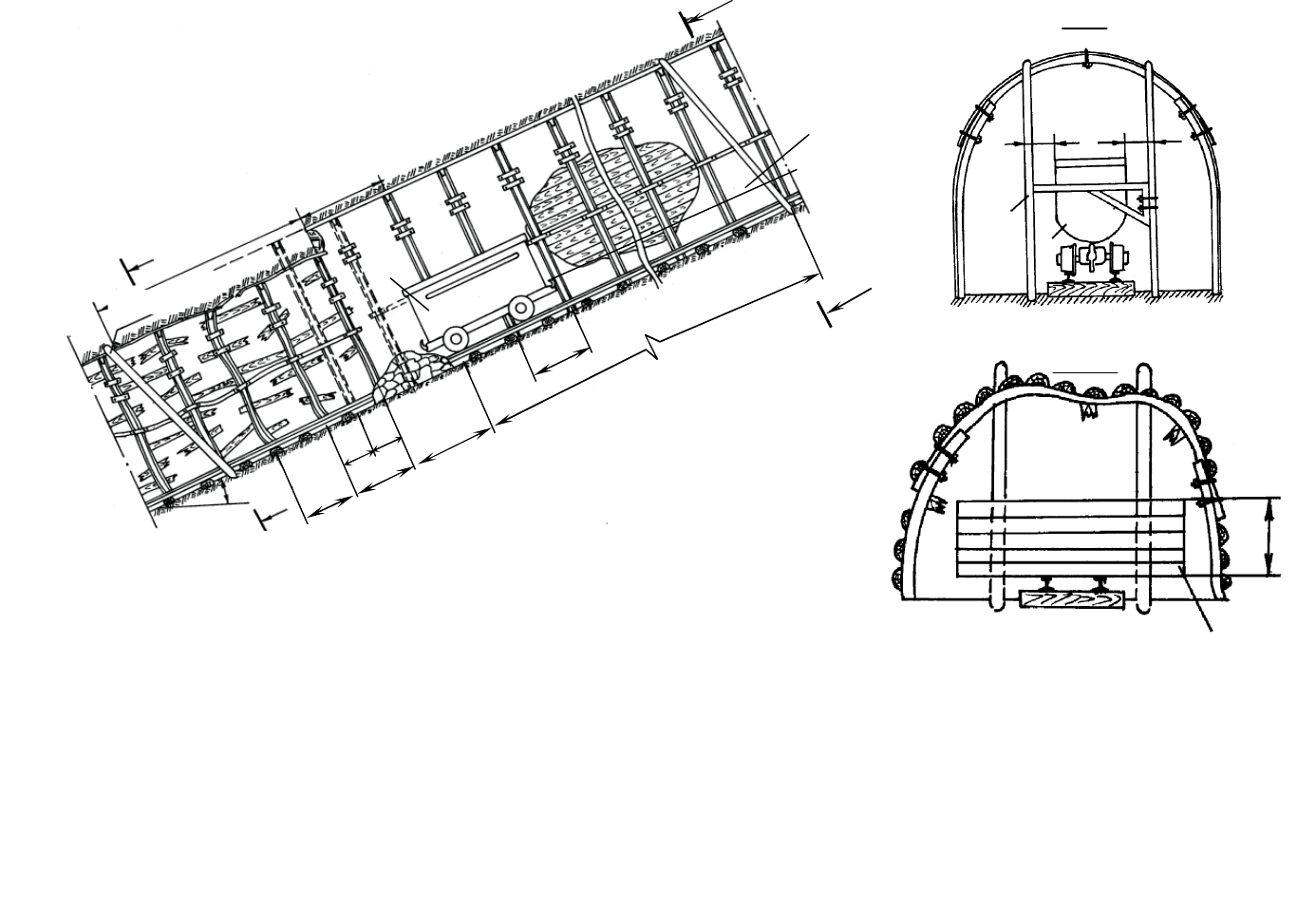

Рисунок 11.3 – Схема транспортування породи й матеріалів у похилих виробках, що перекріплюються

(більш 18

): 1 – вагонетка; 2 – переносний металевий бар'єр; 3 – захисне дерев'яна огорожа від шматків

породи, що скачуються; 4 - канат

1,0

0,5

до 3 м.

1,5

бар

’

I – I

II – II

1,3

112

113

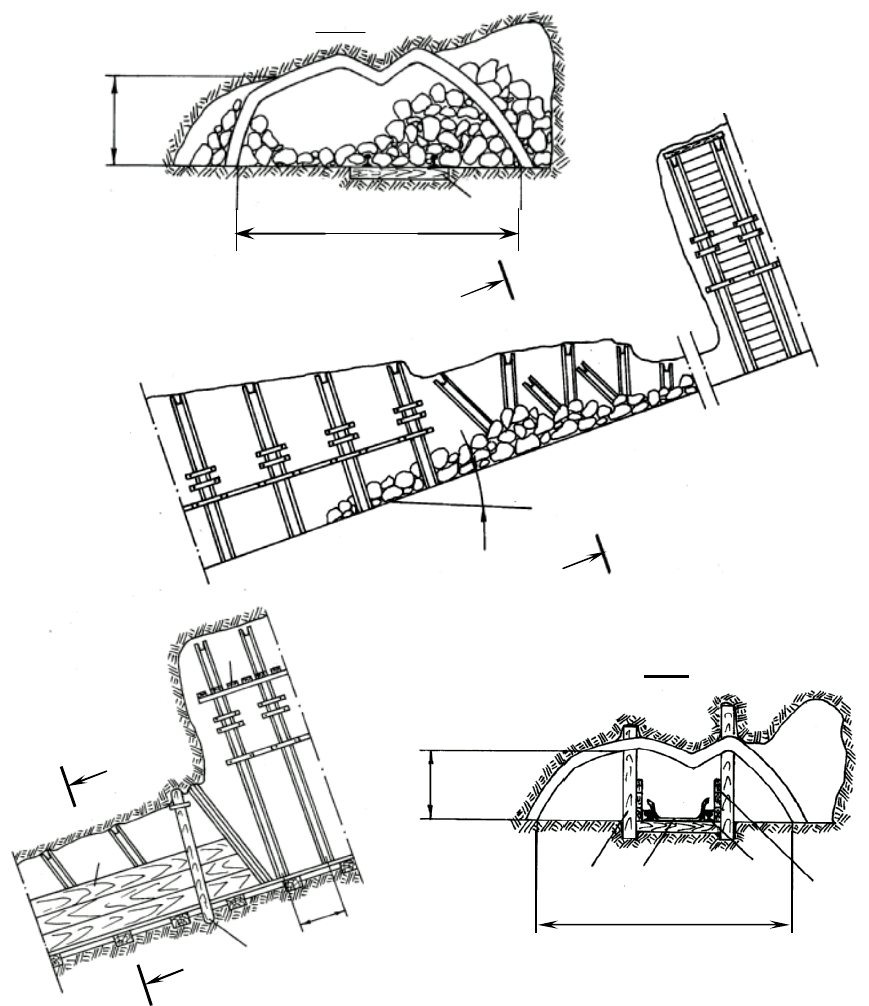

Рисунок 11.4 – Схема самопливного транспортування породи по

жолобу із забою перекріплення похилої виробки через її ремонтовану

ділянку: а і б – положення транспортного проходу відповідно до

збирання породи й після настилання металевого жолоба: 1 – дерев'яні

стояки діаметром 0,2 м; 2 – рейкова дорога; 3 – жолоб; 4 – обшивання

дощане; 5 – тимчасове висувне кріплення

0,7-1,2

2,8

I – I

а)

б)

0,5

2,8

0,7-

1,2

114

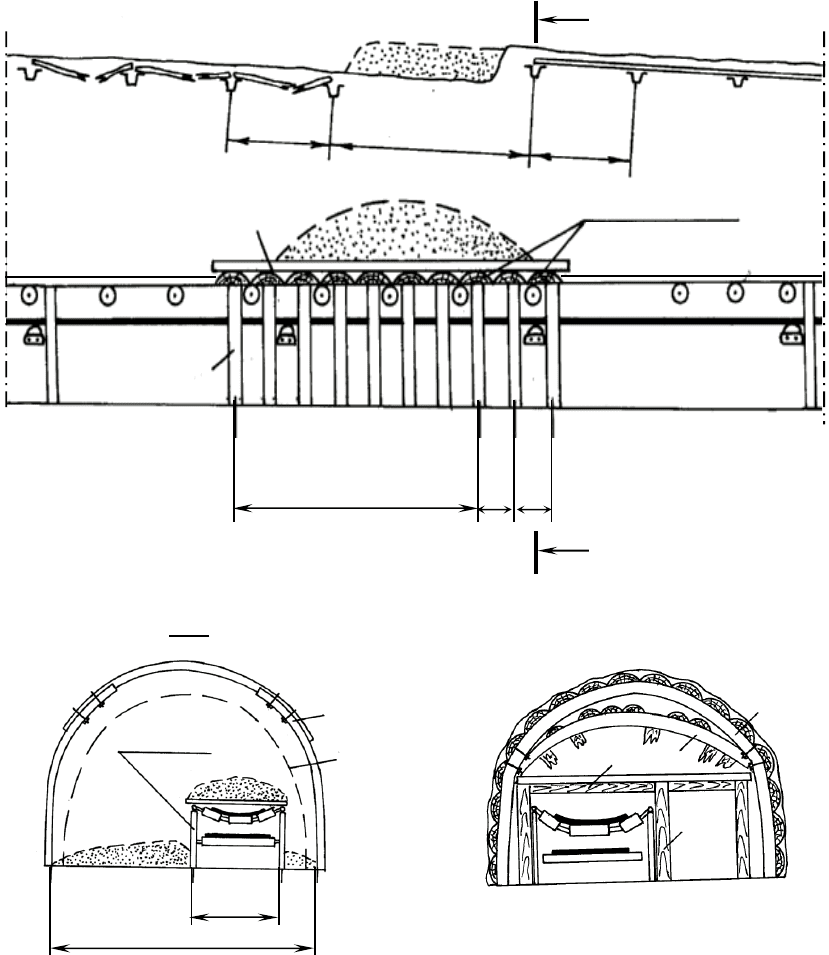

Рисунок 11.5 – Схеми споруд захисних помостів над стрічковим

конвеєром (а), у тому числі по всій ширині виробки (б):1 і 2 – контури

виробки відповідно до й після перекріплення; 3 – дерев'яні опорні

стояки; 4 – настил з дошок

1,0

2,0

1,0

Розпили

товшиною 6

см.

0,3

2,4

а)

4,2

1,4

Підпорки

б)

I-I

товщиною 6 см

115

За дрібнообрушених порід з метою зниження трудомісткості робіт

щодо їх збирання й навантаження на транспортні засоби

використовуються металеві підвісні спрямівні жолоби (рис. 11.6).

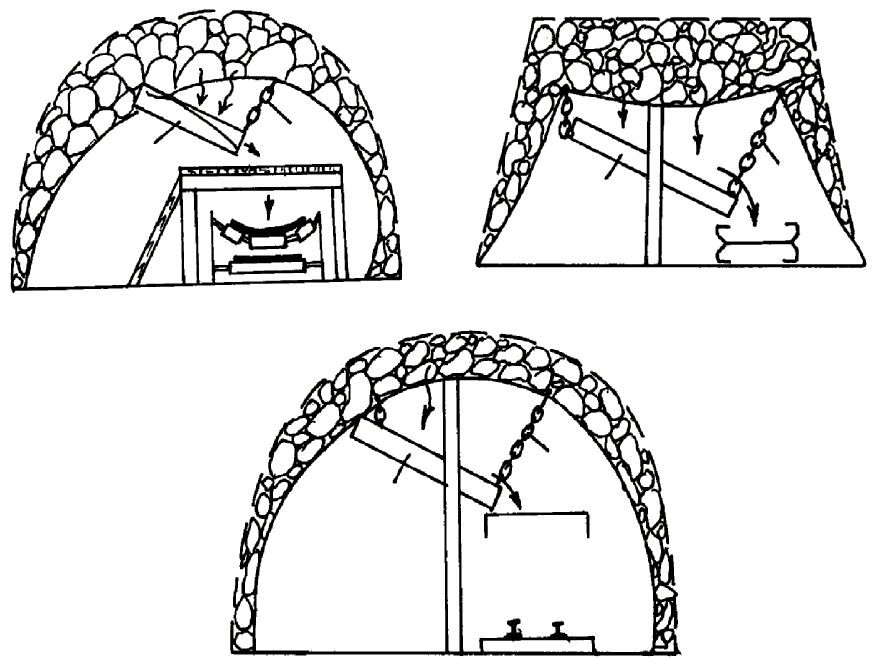

Рисунок 11.6 – Схеми підвішування металевих жолобів для

направлення частини дрібнообрушеної породи покрівлі на стрічковий

(а) і скребковий (б) конвеєри, у вагонетку (в): 1 – відрізки скребкового

ланцюга; 2 – спрямівний металевий жолоб

б)

а)

в)

116

11.2 Помости

Помости (робочі полиці) під час ремонту виробки

використовуються для розміщення кріпильників під час виконання

ними робочих операцій у забої на висоті, що перевищує 1,4 м. Вони

складаються з опорної частини й робочої площадки. Висота помосту

залежить від висоти виробки начорно під час її перекріплення. Розміри

його робочої площадки, довжина й ширина – відповідно від ширини

виробки й безстоякового простору. Помости за конструктивними

особливостями розрізняються: дерев'яні нерозбірні переносні з опорою

на каркас (рис. 11.7 а, б і 11.8); висувні з дерев'яним настилом з дошок з

опорою на прогони, що прикріплюються до стояків кріпильної рами

(рис. 11.7, в); підвісні з опорою настилу на розсувні поперечні трубчасті

балки, що підвішуються по кінцях на міжрамні стяжки (рис. 11.9, а, б);

накладні з опорою настилу на борти застопореної вагонетки (рис. 11.9, в);

напівпідвісні (для похилих виробок) з опорою настилу на дерев'яний

брус, покладений одним кінцем на підошву, іншим – на поперечну

трубчасту балку, що закріплена за допомогою хомутів із крайнім

стояком встановленої нової кріпильної рами; підвісні на ланцюгах з

опорою настилу на дві трубчасті балки (рис. 11.10).

Усі конструкції помостів повинні мати:

- високу надійність;

- стійкість від перекидання й переміщення по підошві виробки;

- міцність, що забезпечує необхідні навантаження на робочий

настил.

Крім цього, розбирання, складання й перенесення помостів

повинно бути малотрудомістким і безпечним.

117

Рисунок 11.7 – Конструкції помостів для ремонту

горизонтальних виробок: а і б – дерев'яні переносні, в– розбірні висувні

(за аналогією до висувного тимчасового кріплення): 1 – опорний

висувний прогін; 2 – робочий дерев'яний настил з дошок; 3 – хомут

По А

2,0

0,08

1,4

2,4

0,5

1,4

1,5

1,0

а)

2,0

0,8

0,06

2,2

б)

1,0

в)

118

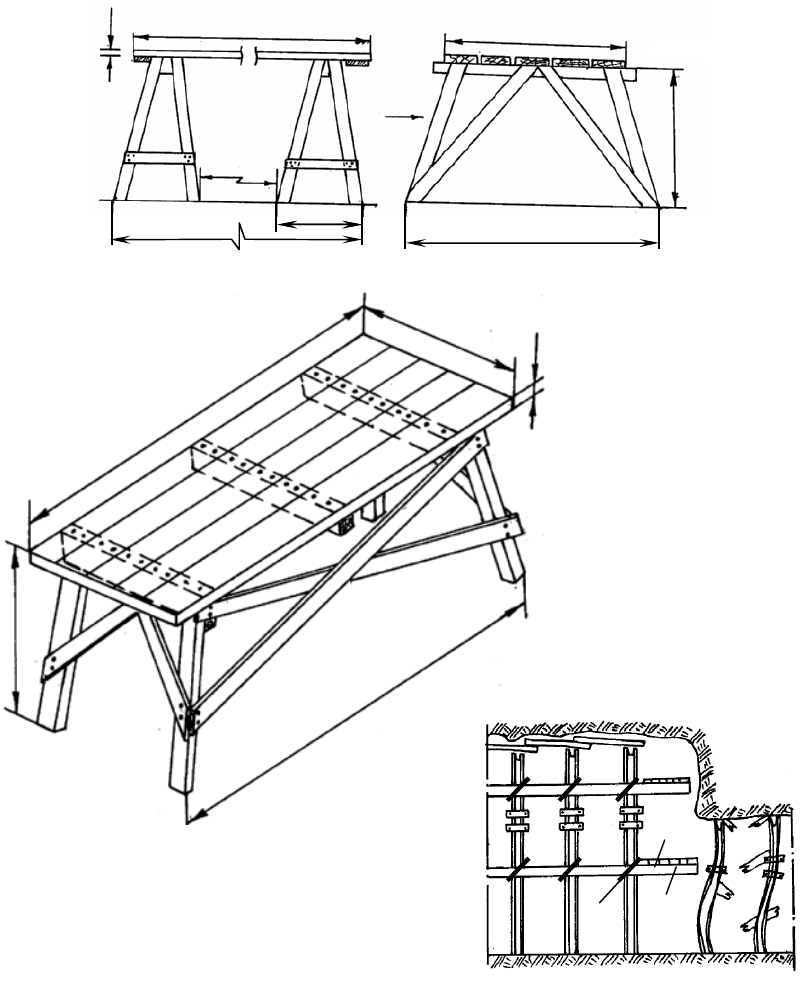

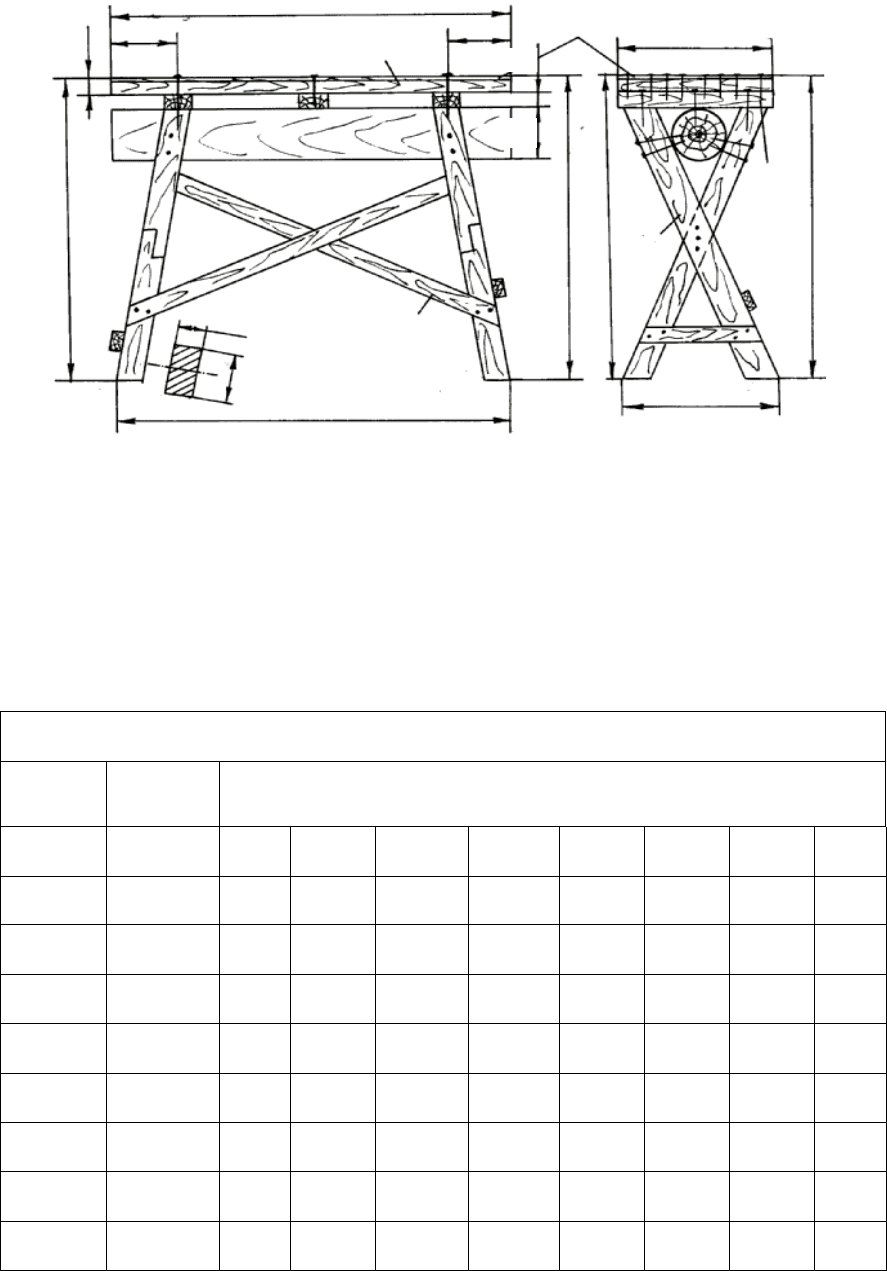

Рисунок 11.8 – Конструкція універсального дерев'яного помосту

(розміри в табл. 11.1): 1 – опорна частина (каркас); 2 – робоча

площадка; 3 – металевий лист.

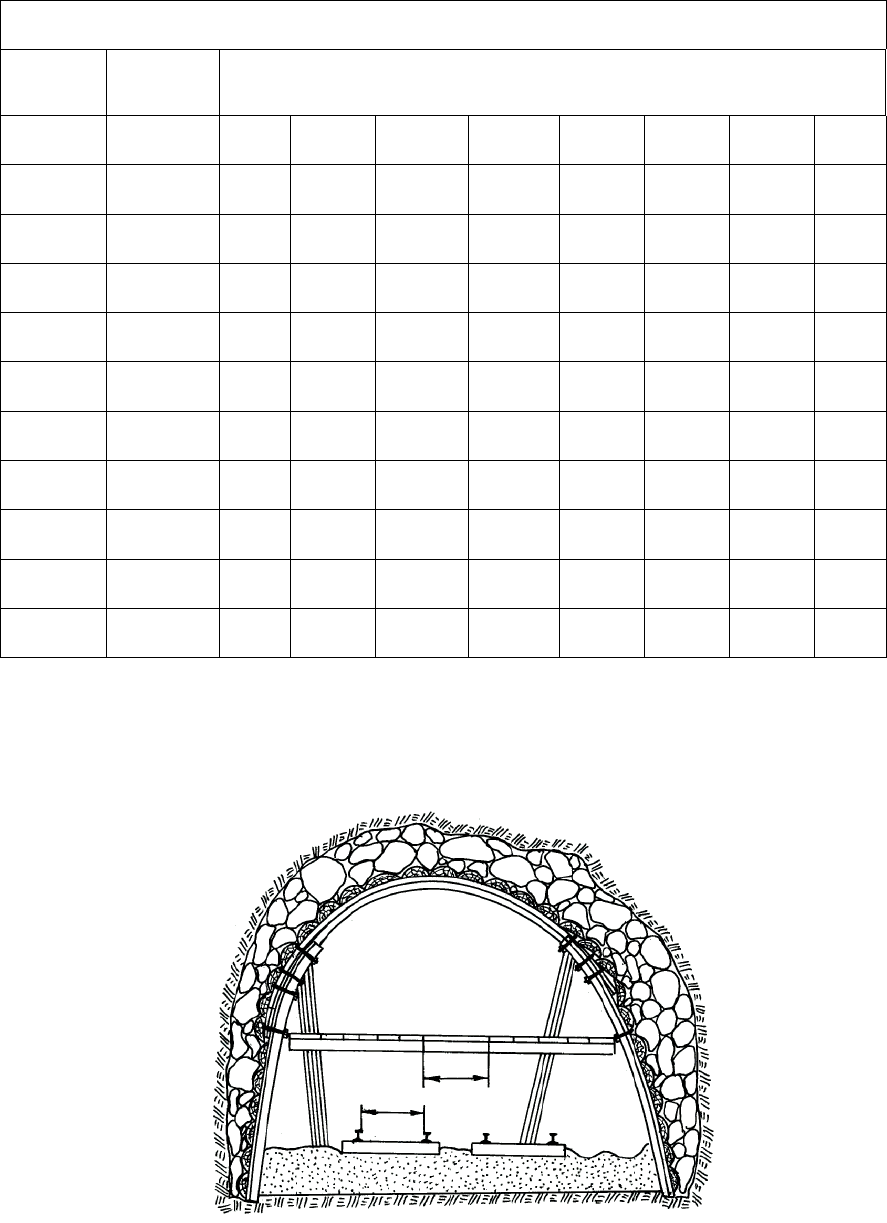

Таблиця 11.1 – Розміри дерев'яного помосту

Лінійні розміри помосту, м

дов-

жина

ширина

В-С за кута нахилу виробки, град

A D 8 10 12 14 16 18 20 22

0,5 0,5 0,07

0,09 0,11 0,12 0,14 0,16 0,18 0,20

0,6 0,6 0,08

0,11 0,13 0,15 0,17 0,20 0,22 0,24

0,7 0,7 0,10

0,12 0,15 0,18 0,20 0,23 0,25 0,28

0,8 0,8 0,11

0,14 0,17 0,20 0,23 0,26 0,29 0,32

0,9 0,9 0,13

0,16 0,19 0,22 0,26 0,29 0,33 0,36

1,0 1,0 0,14

0,18 0,21 0,25 0,29 0,33 0,36 0,40

1,1 1,1 0,16

0,19 0,23 0,27 0,32 0,36 0,40 0,44

1,2 1,2 0,17

0,21 0,26 0,30 0,35 0,39 0,44

E ≤ D

0,2

0,04

В C

0,0

0,04

119

Продовження таблиці 11.1

Лінійні розміри помосту, м

довжи

на

ширина

В-С за кута нахилу виробки, град

A D 8 10 12 14 16 18 20 22

1,3 1,3 0,18

0,23 0,28 0,32 0,37 0,42 0,47 0,53

1,4 1,4 0,20

0,25 0,30 0,35 0,40 0,46 0,51 0,57

1,5 1,5 0,21

0,26 0,32 0,37 0,43 0,49 0,55 0,61

1,6 - 0,22

0,28 0,34 0,40 0,46 0,52 0,58 0,65

1,8 - 0,25

0,32 0,38 0,46 0,52 0,69 0,66 0,73

2,0 - 0,28

0,35 0,43 0,50 0,57 0,65 0,73 0,81

2,3 - 0,32

0,41 0,49 0,57 0,66 0,75 0,84 0,93

2,6 - 0,37

0,46 0,55 0,65 0,75 0,85 0,95 1,05

3,0 - 0,42

0,53 0,64 0,75 0,86 0,98 1,10 1,21

3,5 - 0,49

0,62 0,75 0,82 1,00 1,14 1,27 1,41

В-С – різниця ніжок-підставок каркаса під час установлення

помосту поперек виробки

не

менш

0,7

а)

120

Продовження рисунку 11.9

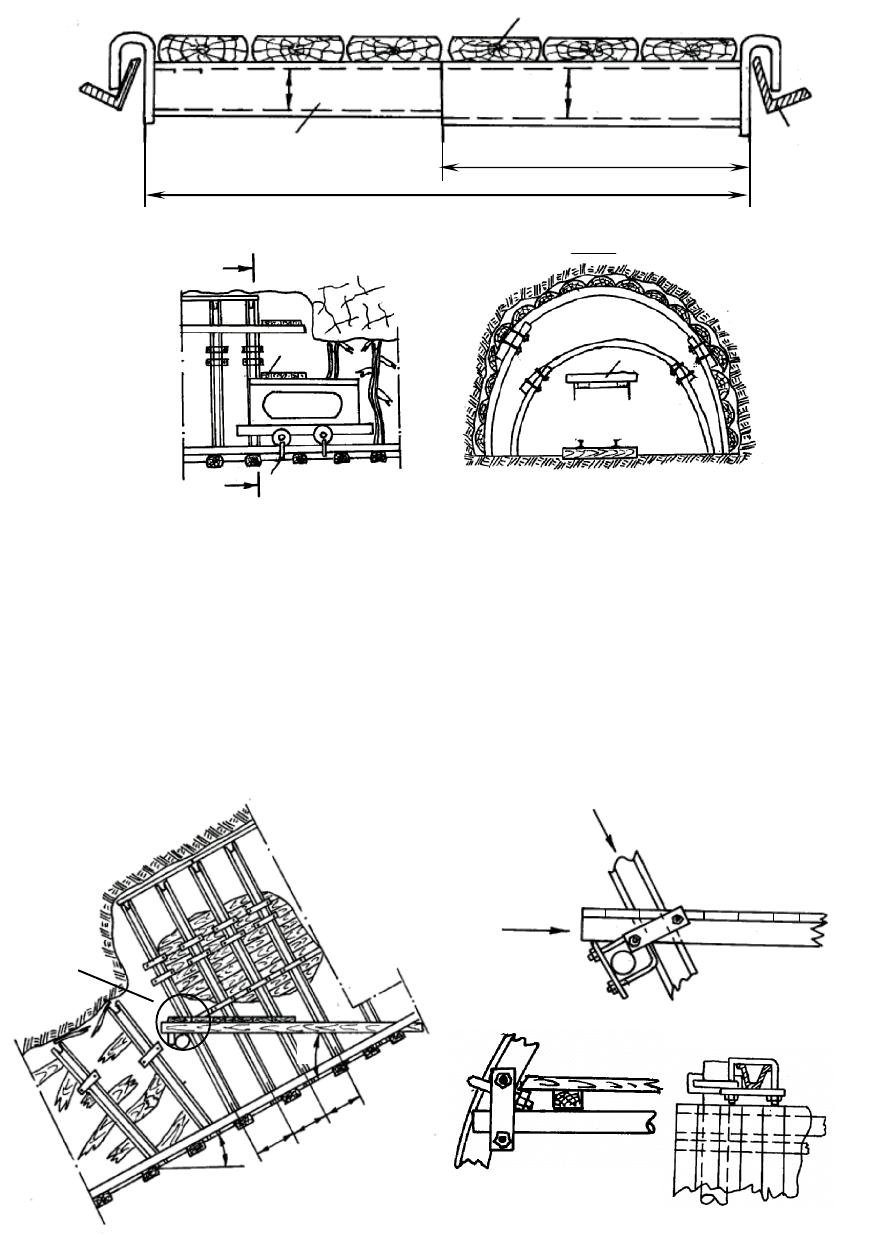

Рисунок 11.9 – Конструкції помостів для ремонту горизонтальних

виробок: а і б – з поперечними трубчастими розсувними опорними

балками; в – дерев'яний настил з опорою на борти застопореної

вагонетки: 1 – розсувна балка; 2 – міжрамна стяжка; 3 – стопорний

пристрій; 4 – робочий настил

до 2,3

до 2

0,125

0,1

б)

в)

–

500

Вузол А

По Б

По В

)
