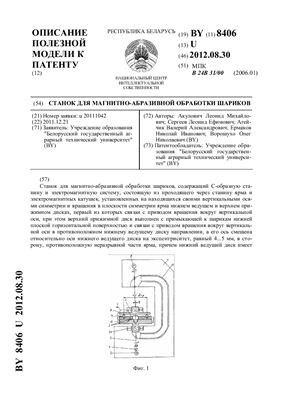

Акулович Л.М., Сергеев Л.Е., Агейчик В.А., Ермаков Н.Н., Ворошухо
О.Н.; заявитель и патентообладатель: Белорусский государственный
аграрный технический университет. – МПК: B 24B 31/00 (2006.01). – №
u 20111042; заявл. 21.12.2011; опубл. 30.08.2012 – Бюл. №4 – 5 с.
Формула полезной модели:
Станок для магнитно-абразивной обработки шариков, содержащий С-образную станину и электромагнитную систему, состоящую из проходящего через станину ярма и электромагнитных катушек, установленных на находящихся своими вертикальными осями симметрии и вращения в плоскости симметрии ярма нижнем ведущем и верхнем прижимном дисках, первый из которых связан с приводом вращения вокруг вертикальной оси, при этом верхний прижимной диск выполнен с примыкающей к шарикам нижней плоской горизонтальной поверхностью и связан с приводом вращения вокруг вертикальной оси в противоположном нижнему ведущему диску направлении, а его ось смещена относительно оси нижнего ведущего диска на эксцентриситет, равный 4.5 мм, в сторону противоположную неразрывной части ярма, причем нижний ведущий диск имеет в своей верхней части расположенный концентрично относительно его оси желоб глубиной 2/3 от радиусов r расположенных в нем шариков, отличающийся тем, что желоб имеет в проходящем через ось ведущего диска и центр шарика радиальном сечении форму симметричной относительно среднего радиуса желоба кривой верзиеры Аньези, описываемой при расположении центра Декартовой системы координат в верхней точке шарика O с направленной вниз вертикальной осью y, и направленной в сторону вертикальной оси нижнего ведущего диска горизонтальной осью x, уравнением:
y = 8r3/(x2 + 4r2),
где r - радиус шарика, а средний диаметр желоба нижнего ведущего диска с центром на оси его симметрии и вращения равен
Дср = (7,2.7,3) r.
Станок для магнитно-абразивной обработки шариков, содержащий С-образную станину и электромагнитную систему, состоящую из проходящего через станину ярма и электромагнитных катушек, установленных на находящихся своими вертикальными осями симметрии и вращения в плоскости симметрии ярма нижнем ведущем и верхнем прижимном дисках, первый из которых связан с приводом вращения вокруг вертикальной оси, при этом верхний прижимной диск выполнен с примыкающей к шарикам нижней плоской горизонтальной поверхностью и связан с приводом вращения вокруг вертикальной оси в противоположном нижнему ведущему диску направлении, а его ось смещена относительно оси нижнего ведущего диска на эксцентриситет, равный 4.5 мм, в сторону противоположную неразрывной части ярма, причем нижний ведущий диск имеет в своей верхней части расположенный концентрично относительно его оси желоб глубиной 2/3 от радиусов r расположенных в нем шариков, отличающийся тем, что желоб имеет в проходящем через ось ведущего диска и центр шарика радиальном сечении форму симметричной относительно среднего радиуса желоба кривой верзиеры Аньези, описываемой при расположении центра Декартовой системы координат в верхней точке шарика O с направленной вниз вертикальной осью y, и направленной в сторону вертикальной оси нижнего ведущего диска горизонтальной осью x, уравнением:
y = 8r3/(x2 + 4r2),
где r - радиус шарика, а средний диаметр желоба нижнего ведущего диска с центром на оси его симметрии и вращения равен
Дср = (7,2.7,3) r.
