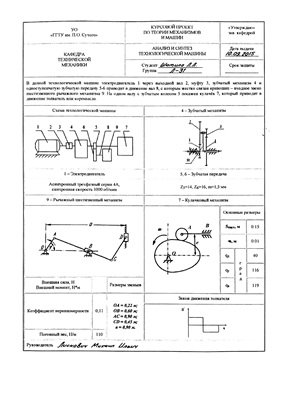

Анализ и синтез технологической машины

Шатило Л. Л.
ГГТУ им. П. О. Сухого, Гомель, Лискович М. И., 3 курс, 2015, 39 с.
Дисциплина - Теория механизмов и машин Структурный и кинематический анализ плоского рычажного механизма
Структурный анализ рычажного механизма
Кинематический анализ механизма методом планов скоростей и ускорений
Построение планов положений
Построение планов скоростей
Построение плана ускорений
Динамический анализ механизма
Построение динамической модели движения
Определение приведенного момента сил полезного сопротивления
Определение приведенного момента инерции
Силовой расчет плоского рычажного шестизвенного механизма
Построение картины силового нагружения механизма
Силовой расчет группы Ассура II (5,6)
Силовой расчет звена 3
Силовой расчет звена 4
Силовой расчет входного звена
Синтез зубчатой передачи
Геометрический расчет эвольвентной зубчатой передачи
Построение картины эвольвентного зацепления
Синтез и анализ планетарного механизма
Определение передаточного отношения
Синтез кулачкового механизма
Построение кинематических диаграмм
Определение основных размеров кулачкового механизма
Профилирование кулачка Лист 1 - Кинематический и силовой анализ плоского рычажного механизма (ф. А1)
Лист 2 - Синтез зубчатой передачи (ф. А1)
Лист 3 - Синтез кулачкового механизма (ф. А1) KOMPAS-3D V13
